Как подключить усилитель

Усилитель, как ясно из названия, - это устройство, которое повторяет или усиливает сигнал диммера или контроллера. Обычно контроллеры рассчитаны на подключение 5-10 м светодиодной ленты. Что делать, если этих метров больше? Учимся подключать усилитель в нашей статье!

Какие бывают усилители

Для подключения светодиодных лент применяются усилители. Усилитель не предназначен для увеличения яркости свечения. Он служит для усиления сигнала и увеличения общего количества светодиодной ленты, управляемой с одного контроллера.

Это оправдано в случаях, если мощности одного контроллера недостаточно для подключения большого количества светодиодной ленты.

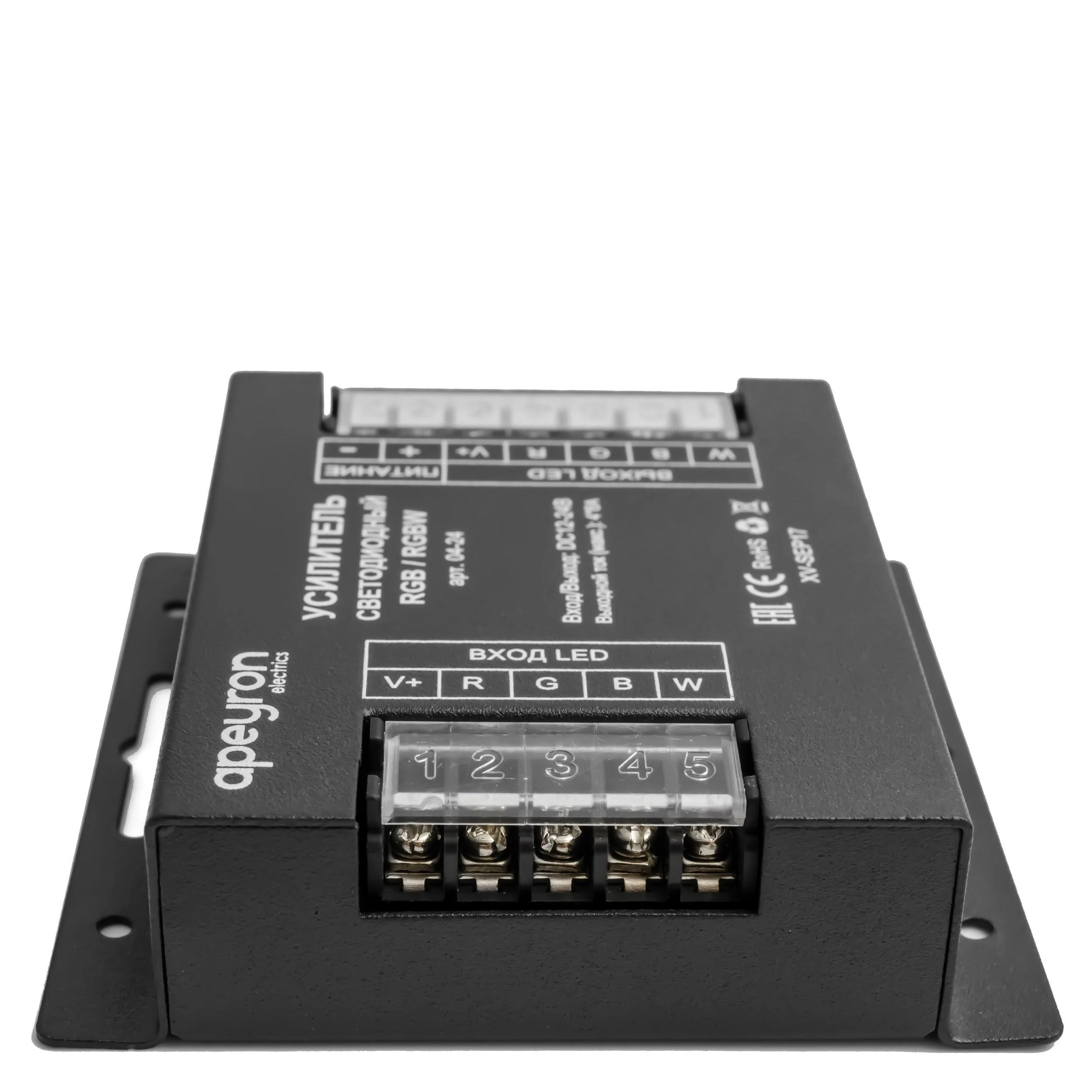

Как правило, усилители различаются по питающему напряжению 12В и 24В и потребляемой мощности. Выполнены в металлическом или пластмассовом корпусе.

Бывают даже усилители в миниатюрном исполнении, в виде платы, обтянутой термоусадкой.



Расчет потребляемой мощности усилителя

Расчет потребляемой мощности усилителя осуществляется так же, как и расчет контроллера (подробнее о расчете для контроллера см. в нашей статье здесь.

Усилитель RGB рассчитывается по следующей формуле:

Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность усилителя (Вт).


Для примера рассмотрим ленту на 12В с мощностью 14,4Вт/м.


При необходимости подключения такой светодиодной ленты длиной 20 метров нам понадобится:

  • контроллер мощностью 144Вт. 14,4Вт/м * 10м = 144Вт
  • и усилитель 14,4Вт/м * 10м = 144Вт – т.е. при подключении ленты 20 метров мы будем иметь возможность управления всей длиной с одного контроллера.

Светодиодную ленту 12В более 5 метров последовательно не подключают. Для подключения 10 метров используют параллельное подключение.

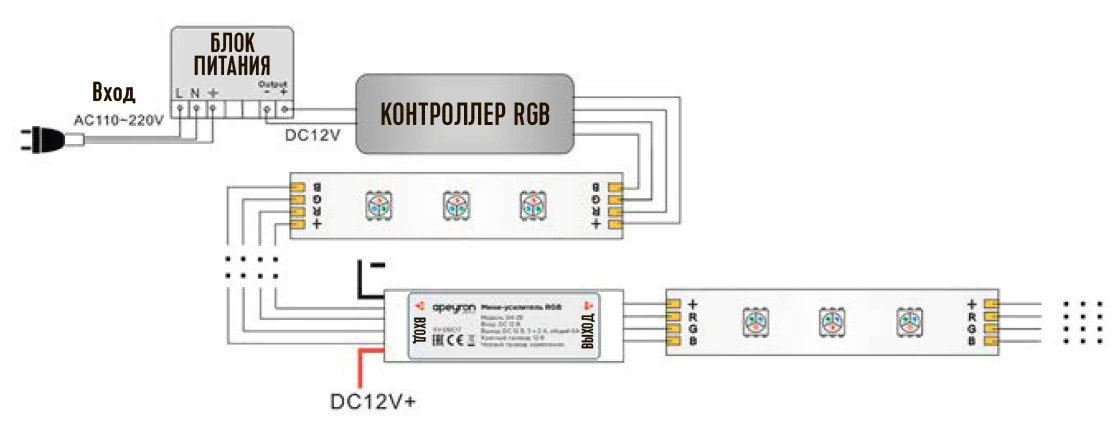

Подключение к блоку питания

Необходимо также подключить усилитель к блоку питания 12В, так как усилители, равно как и контролеры, запрещается подключать напрямую к сети 220В!



Расчет мощности блока питания для усилителя будет соответствовать расчету потребляемой мощности блока питания для нашей светодиодной ленты. Подробнее об этом читайте в нашей статье.

Для правильного выбора блока питания используют следующую формулу при расчете:
Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания.

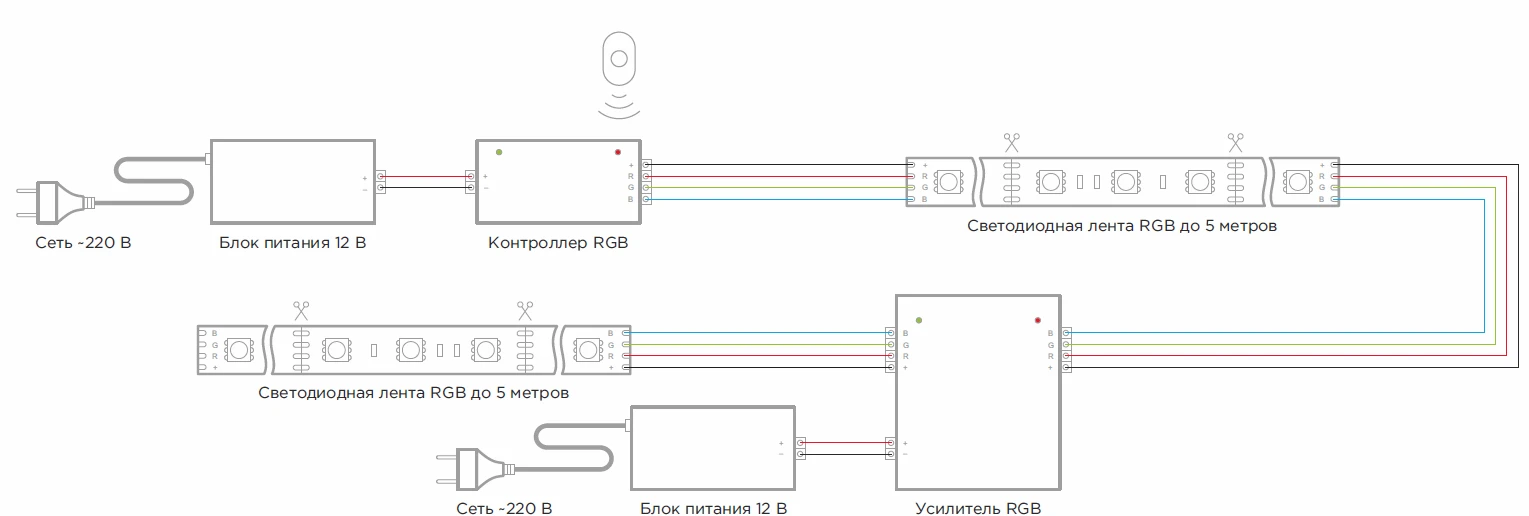

Подключение ленты к усилителю

Подключение светодиодной ленты к усилителю осуществляется со стороны выхода OUTPUT. Подключение светодиодной ленты осуществляется так же, как и при подключении контроллера.

На всем протяжении светодиодной ленты RGB указывается маркировка полярности контактов. «+» положительный контакт и R, G, B – три отрицательных контакта «-». Подключается положительный контакт ленты «+» к положительному выходу усилителя «V+».

На вход усилителя «V+» и «V-» подключаются выходные контакты «V+» и «V-» со стороны контроллера.

ВАЖНО:

1. Обращаем внимание, что на усилителях, так же как и на контроллерах, подключение напряжения питания осуществляется со стороны входа INPUT.
Т.е. на вход усилителя «V+» и «V-» подключаются выходные контакты «V+» и «V-» со стороны блока питания.

2. После окончания монтажа, перед включением, рекомендуется еще раз проверить правильность подключения, соблюдения полярности подключения, а также отсутствие возможности КЗ (аккуратность при монтаже).



Использование усилителей позволяет подключить большое количество светодиодной ленты, обеспечить равномерное управление, а также применить несколько маломощных, малогабаритных блоков питания, что часто бывает необходимо при монтаже.

Если вы подключаете не монохромную ленту, а ленту RGB, почитайте статью эксперта о правильном подключении, чтобы избежать ошибок и сделать "как надо" с первого раза.
