Как установить трековый светильник: правила и методы монтажа
14.11.2025
320
Сохранить статью:
Как установить трековый светильник? Для начала нужно разобраться в видах этой системы освещения, которых всего два - однофазная и трехфазная. Первый тип подключается только к одноклавишному выключателю, а второй - с 2-3 клавишами.
На что обратить внимание? Также есть разница в монтаже шинопроводов, которые бывают встраиваемыми, накладными и подвесными. Сами трековые светильники крепятся механически или с помощью магнитов.
Устройство трековой системы освещения

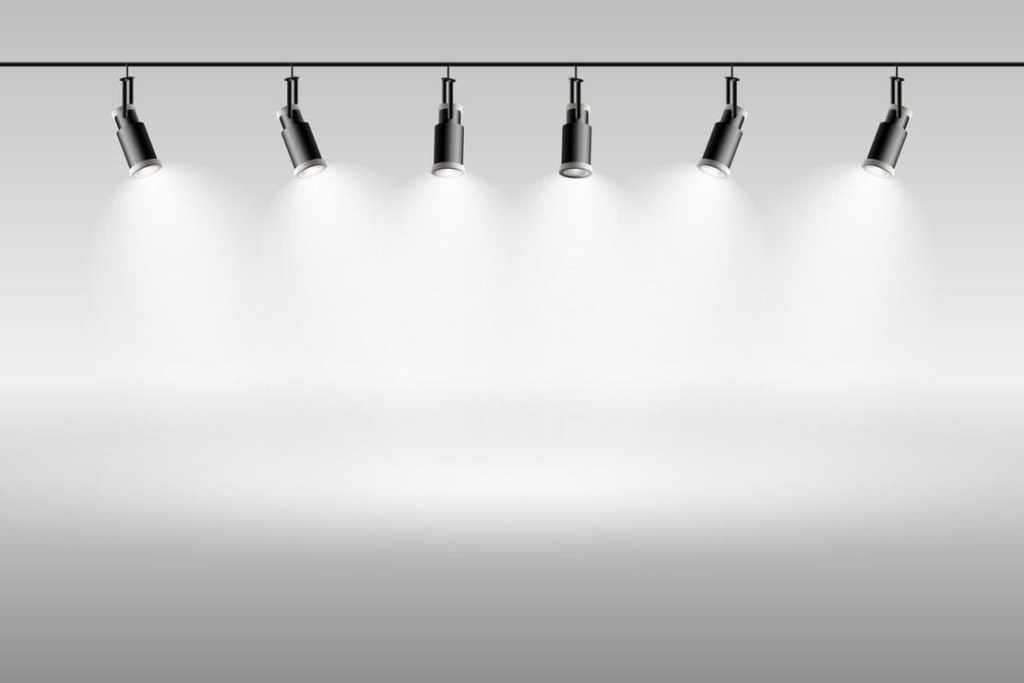

Современные трековые системы освещения представляют собой модульную конструкцию, в основе которой лежит шинопровод — алюминиевый профиль с токопроводящими дорожками внутри. На него устанавливаются отдельные источники света — споты или прожекторы, которые можно легко перемещать вдоль линии, менять угол наклона и направление светового потока.
Подобные системы гармонично вписываются в дизайн гостиных, спален и кухонь, а также отлично подходят для освещения коридоров и прихожих.
Перед тем как установить трековый светильник, стоит определиться с типом конструкции. Существуют два основных варианта трековых систем — механические и магнитные.
Механические системы бывают двух видов:
- Однофазные — содержат две жилы: фазу и ноль.
- Трехфазные — включают четыре жилы: ноль и три фазы.
Обе разновидности подключаются к стандартной сети 220 В. Разница заключается в управлении освещением: у однофазной системы все светильники работают синхронно от одного выключателя, а у трехфазной можно включать разные группы освещения по отдельности — при помощи выключателя с тремя клавишами.
Магнитные системы имеют похожий принцип устройства, однако их шинопроводы более глубокие. Светильники фиксируются не зажимами, а при помощи магнитного крепления — адаптер полностью входит в шину и надежно удерживается магнитом.
Перед тем как установить трековый светильник на шинопроводе такого типа, нужно учитывать, что он подключается к сети через понижающий трансформатор, который преобразует 220 В в 48 В. Это делает систему более безопасной и энергоэффективной.
К основным достоинствам трековых светильников относятся:
- Возможность зонировать пространство и направлять свет только туда, где это необходимо.
- Простое управление направлением светового потока без демонтажа элементов.
- Установка возможна на любой тип потолка: подвесной, натяжной, реечный или комбинированный.
- Монтаж занимает немного времени, а замена отдельных деталей не вызывает трудностей.
- Конструкция не требует сложного ухода, легко очищается от пыли.
- Гибкость при проектировании — шинопроводы можно соединять под углом, располагать по прямой линии или собирать из них замкнутые фигуры.
Методы монтажа трековых светильников
Монтаж трековых систем может выполняться разными способами — все зависит от конструкции шинопровода, особенностей крепления и уровня напряжения питания.
Виды шинопроводов по типу установки
Существует три способа монтажа шинопровода: встраиваемый, накладной и подвесной.
Встраиваемый шинопровод чаще всего используется там, где необходимо добиться скрытого монтажа. Его устанавливают в заранее подготовленные углубления — пазы гипсокартонных конструкций, штробы в бетонных потолках или промежутки между отделочными панелями. После установки все провода и кабели оказываются скрытыми внутри, а на поверхности остаются только аккуратные фиксаторы. Такой вариант оптимален, если стоит задача установить трековый светильник, не нарушая его внешний вид.
Накладной шинопровод фиксируется непосредственно на потолке или стене с помощью саморезов. При этом не нужно проводить сложные ремонтные работы — систему можно установить в любое время. Наружный корпус таких шин выполняет не только техническую, но и декоративную функцию.
Подвесной тип установки предполагает крепление шинопровода на тонких тросах, закрепленных к потолку. Такой способ особенно подходит для помещений с высокими или неровными потолками, где важно разместить светильники на определенной высоте.
Технология крепления светильников
По способу фиксации светильников трековые системы бывают механические и магнитные.
Механические треки: работают от стандартного напряжения 220 В. К ним светильники крепятся при помощи пружинных адаптеров, болтов или зажимов. Конструкция надежная и долговечная, однако, чтобы переместить прибор на другое место, нужно проделать дополнительные действия.
Магнитные системы: функционируют при низком напряжении — от 12 до 48 В и подключаются через понижающий трансформатор. Внутри шинопровода располагается токопроводящая пластина, к которой приборы притягиваются магнитом. Это дает возможность легко менять положение светильников — достаточно просто снять и переставить их на новое место. Если вы строите планы, как установить трековый светильник на шинопроводе, магнитная система обеспечит наибольшую гибкость и безопасность.
Как установить трековый светильник
Подготовительный этап
Монтаж трекового освещения не представляет сложной задачи, если заранее подготовить инструменты и материалы.
Для работы понадобятся:
- Набор монтажных инструментов: дрель или перфоратор, отвертка или шуруповерт.
- Материалы и компоненты монтажа: шинопровод, соединительные детали, кабели для подключения к электросети и крепежные элементы.
Перед тем, как установить трековый светильник, важно учитывать тип потолка или стены, на которые планируется монтаж. Например, при работе с бетонным основанием без перфоратора обойтись невозможно, а гипсокартон легко поддается сверлению обычной дрелью и шуруповертом. Если же вы планируете установить трековый светильник на натяжной потолок, без демонтажа части полотна и доработки основания монтаж выполнить невозможно.
Длина профиля также играет важную роль. Шинопровод из алюминия можно купить уже нужного размера или подрезать самостоятельно, используя болгарку, монтажную пилу или ручную ножовку по металлу. При этом важно заранее рассчитать количество светильников для равномерного освещения: обычно на один квадратный метр комнаты требуется примерно 200 люмен света.
Максимальная нагрузка трековой системы редко превышает 16 ампер, поэтому перегрузка светодиодными лампами практически недопустима, а вес всей конструкции не должен превышать десяти килограммов на метр.
Выбор места установки зависит от целей освещения. Чаще всего шинопровод монтируют на потолке, но возможны и другие варианты. Настенные накладные модели подходят для декоративной подсветки или акцентного света, например, над кроватью. Подвесные конструкции фиксируют на тросах в помещениях с высокими или многоуровневыми потолками. Встраиваемые модели утопляют в поверхность потолка, создавая эффект аккуратного, скрытого освещения.
Перед подключением к электросети обязательно убедитесь, что питание полностью отключено с помощью центрального рубильника и что вы знаете расположение существующих проводов, чтобы избежать случайного повреждения кабеля при сверлении. Только после выполнения этих подготовительных действий можно безопасно закрепить шинопровод и подключить светильники.
Монтаж шинопровода
Трековая система представляет собой конструктор, который можно собрать в самых разных конфигурациях. Шинопровод может идти прямой линией или извиваться по потолку в любом направлении. Для соединения отдельных частей и медных жил внутри трека используются специальные модули, которые бывают прямыми и угловыми, как внутренними, так и внешними.
Если вы планируете необычную схему, сначала стоит нарисовать предполагаемую конфигурацию на бумаге, рассчитать все комплектующие и заранее подготовить переходники и коннекторы. Не забудьте о заглушках, которые закрывают свободные концы трека, куда не подключаются светильники, чтобы система выглядела аккуратно и безопасно.
Для установки трека сначала размечают рабочую поверхность, будь то потолок или стена, и отмечают места фиксации шинопровода. Последовательность этих операций такова:
- В гипсокартоне и бетоне заранее делают отверстия под дюбели, тогда как в древесине или пластике сверление не требуется. В самом шинопроводе обычно делают два-три отверстия на погонный метр, если заводские отверстия отсутствуют.
- После разметки трек фиксируют к поверхности. В бетон и гипсокартон используют анкерные крепления, а в дерево и пластик — саморезы.
Подключение электричества происходит следующим образом:
- Устанавливают клеммную колодку на торец трека и фиксируют ее винтом.
- Снимают защитную крышку и подсоединяют провода к клеммам. В однофазных системах всего два контакта, а в двух- и трехфазных — три или четыре соответственно.
- Закрывают крышку и свободный торец с помощью заглушки.
Если планируется угол, вместо заглушки ставят угловой переходник, в который вставляется следующая часть трека, а уже после этого закрывают конец заглушкой. Для соединения двух отдельных шинопроводов используют стандартный коннектор, который обеспечивает непрерывность медных жил и превращает два профиля в единое целое.
Существуют различные типы соединителей и переходников:
- L-образный, который соединяет треки под прямым углом;
- T-образный, предназначенный для объединения трех секций;
- X-образный, позволяющий соединять четыре профиля;
- I-образный, используемый для последовательного соединения секций;
- гибкий коннектор, который можно устанавливать под произвольным углом.
Также есть центральные коннекторы с отверстием для подключения кабеля, что позволяет подводить питание не только к торцу трека, но и к его середине.
Монтаж осветительных приборов
После того как шинопровод закреплен и подключен к электросети, наступает этап установки светильников — самая наглядная часть работы. Здесь нет сложных инструкций, поскольку монтаж обычно занимает всего несколько минут.
Практически все трековые светильники для механических шинопроводов имеют стандартный крепежный механизм, состоящий из двух зажимов: контактной группы и опорной точки. Чтобы закрепить светильник на треке, зажимы переводят в нужное положение, вставляют основание прибора в шинопровод и аккуратно поворачивают ручки для фиксации.
Сначала фиксируется контактная часть, обеспечивающая электрическое соединение, затем опорная точка, если она присутствует. Вращать элементы крепления следует до упора, но осторожно, чтобы не повредить пластиковые детали.
На шинопровод можно устанавливать не только предназначенные для треков светильники, но и обычные потолочные лампы или люстры, используя специальные переходники. Они позволяют закрепить практически любой светильник на треке и превратить его в функциональную трековую систему. Основные ограничения касаются только мощности и веса оборудования: слишком тяжелые люстры, весом несколько десятков килограммов, устанавливать на шинопровод нельзя.
Часто задаваемые вопросы об установке трековых светильников
Насколько точной должна быть разметка?
Крепежные клипсы дают шинопроводу небольшую свободу перемещения, поэтому разметка до миллиметра не требуется. Тщательный расчет становится актуальным только в том случае, если необходимо установить трековый светильник напрямую на основание потолка без использования дополнительных соединительных элементов.
Какие нюансы есть при создании П-образного контура?
При организации П-образной схемы освещения достаточно разметить только одну линию. Остальные участки получаются ровными благодаря угловым коннекторам, которые обеспечивают точный угол. Два поворота через такие соединители формируют параллельные линии трека, упрощая процесс планирования системы.
Как зафиксировать систему для предварительной проверки?
Для первичного тестирования и визуальной проверки расположения светильников можно временно прикрепить их на двухсторонний скотч. Если результат устраивает, можно переходить к сверлению отверстий в шинопроводе и окончательной фиксации дюбелями. Такой подход позволяет выполнить точный монтаж даже в одиночку.
Эти рекомендации рассчитаны на пользователей, имеющих базовые знания о домашнем или офисном освещении, а также уверенно работающих с инструментом и электричеством. Если возникают сомнения в своих навыках или ранее не сталкивались с ремонтом, лучше обратиться к квалифицированным специалистам. Вы сможете контролировать их работу и при этом самостоятельно приобрести все необходимые комплектующие, чтобы понимать процесс установки и быть уверенными в результате.
