Как подключить светодиодную ленту к блоку питания? Правильность действия зависит от учета электрических параметров и соблюдения полярности соединений. Необходимо подобрать блок питания соответствующей мощности и правильно соединить контакты.
Какие шаги необходимо совершить? Сначала рассчитывают суммарную мощность ленты, затем подбирают блок с запасом энергомощности 20 – 30 %. Провода подключают к контактам одинаковой полярности, используя пайку или коннекторы, а для длинных отрезков применяют параллельное соединение.
Правила подбора блока питания для подключения светодиодной ленты
Чтобы правильно выбрать блок питания для светодиодной ленты, необходимо учесть несколько важных параметров. Ниже приведен алгоритм основных действий:
- Уточнение напряжения светодиодной ленты (как правило, 12 В либо 24 В).
- Выяснение удельной потребляемой мощности. Измеряется в ваттах на один метр. Значение обычно указано в технических характеристиках изделия. Так, если мощность ленты составляет 5 Вт/м, то при использовании 5 метров ленты суммарная мощность будет равна 25 Вт. Также следует учесть необходимое количество секций. В таком случае мощности каждого отрезка ленты надо дополнительно просуммировать.
- Определение запаса по мощности. Рекомендуется закладывать около 20–25 % от вычисленного значения. Это компенсирует возможные потери и предотвратит перегрузку блока питания. Так, при общей мощности 25 Вт лучше выбрать блок питания минимум на 30 Вт.
- Подбор оптимального блока питания. Руководствуются двумя величинами: напряжением и потребляемой мощностью светодиодной ленты. При этом нужно убедиться, что характеристики блока полностью удовлетворяют требованиям используемой системы освещения.
Рассмотрим пример:
- Имеется светодиодная лента на 12 В, мощностью 5 Вт/м и длиной 5 м.
- Вычислим значение суммарной мощности: 5 * 5 = 25 Вт.
- Подберем подходящий блок питания по параметрам: напряжение 12 В, мощность минимум 30 Вт.
Еще раз уточним, что подбор БП следует вести в соответствии с характеристиками светодиодной ленты для обеспечения надежной, стабильной и безопасной работы освещения.
Как подключить одноцветную светодиодную ленту к блоку питания напряжением 12 В/24 В
Проще всего подключать именно одноцветную ленту. Здесь присутствуют всего два контакта: плюс и минус. К ним припаяны два провода (обычно с двух концов). Чаще всего светлый провод обозначает «плюс», а темный — «минус», хотя бывает и наоборот. Это не критично: если перепутать полярность, лента не выйдет из строя. Она просто не загорится, пока не будет исправлено подключение.
Фото: apeyronled.ru

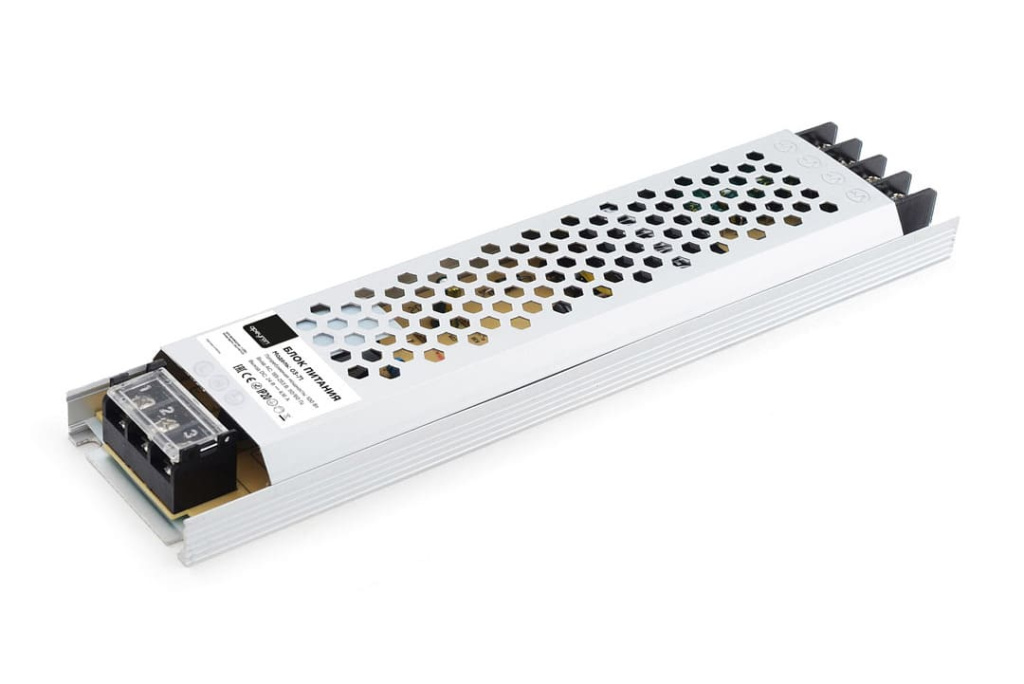

Перед тем как подключить светодиодную ленту, этот блок питания нужно правильно подобрать. Главные условия — соответствие по напряжению (12 В или 24 В), а также достаточная мощность. Последний параметр, как мы выяснили, определяется очень просто. Удельная мощность ленты (Вт/м) умножается на длину этой ленты, добавляется запас в 20 %.
Места подключения проводов определяют по обозначениям на клеммах самого БП. Используемое напряжение является абсолютно безопасным для человека, поэтому до оголенных контактов можно дотрагиваться без какого-либо риска. Опасность представляет напряжение в сети (220 В). Притрагиваться к оголенным проводам слева во время работы ни в коем случае нельзя.
Алгоритм подключения выглядит так:
- Ослабление винтов на всех клеммах БП без полного выкручивания. Если в используемой электросети заземление не предусмотрено, соответствующий разъем можно проигнорировать.
- Подсоединение проводов ленты («+» и «-») к предназначенным для них клеммам. Контакты прижимаются шайбами и надежно закрепляются винтами. Если после подачи питания оголенные жилы окажутся в контакте друг с другом, произойдет короткое замыкание и лента не включится. Тем не менее, к поломке изделия это не приведет. Достаточно устранить замыкание, и система заработает.
- Подключение питающего провода (не под напряжением) к клеммам, маркированным «L» и «N». Здесь особенно важно, чтобы зачищенные участки проводов не соприкасались. В противном случае может возникнуть искра с последующим срабатыванием автоматического выключателя в щитке. Во избежание этого необходимо убедиться, что вся оголенная часть провода полностью скрыта под прижимной шайбой и плотно зафиксирована винтом.
- При наличии заземления его можно подсоединить к соответствующей клемме, но на практике это часто не требуется.
- Только после завершения всех операций можно подключать блок питания к розетке 220 В и проверять работу ленты.
Если после подключения лента не загорается, выполняются действия, описанные ниже.
- Прежде всего проверяется индикатор на корпусе блока питания. Если он не светится, нужно отключить БП от сети, повторно зачистить провода к 220 В и подключить их заново. Если индикатор по-прежнему не горит, вероятнее всего, блок питания неисправен.
- Если же лампочка изначально светится, но сама лента остается выключенной, нужно поменять местами провода «+» и «-» на выходе 12 В / 24 В. Также желательно убедиться, что контакты подключены к соответствующим полюсам. Иногда помогает повторная зачистка концов и более плотная фиксация в клеммах. Стоит попробовать также использовать другие выходные клеммы на блоке — возможно, в нужной паре ослаб контакт.
- Бывает такое, что лента в целом работает, но отдельные группы из трех светодиодов не светятся. Скорее всего, это результат заводского брака, повреждения при транспортировке или ошибки при монтаже. Если неработающий участок находится в начале или конце, его можно просто отрезать. Если же он расположен посередине, следует аккуратно вырезать его с обеих сторон и заново подключить оставшиеся исправные отрезки. Будет утрачено около 5 см ленты, но основная ее часть останется работоспособной.
Как подключить светодиодную ленту RGB к блоку питания 12 В/24 В
В отличие от одноцветной, RGB-лента имеет больше контактных выводов. Обычно их четыре: общий «плюс» и три цветовых канала — R (красный), G (зеленый) и B (синий). У моделей с дополнительным белым или теплым белым светодиодом (RGB+W/WW) контактов уже пять — добавляется отдельный вывод для белого канала. Важно помнить, что порядок расположения проводов на ленте может отличаться от привычного — не всегда он идет строго по схеме «красный — зеленый — синий».
Для управления цветом и яркостью RGB-ленты обязательно требуется контроллер. Обычно в комплекте идут сам блок управления и пульт дистанционного управления. На блоке присутствуют вход (input) для подключения к блоку питания и выход (output) для подсоединения самой ленты. К выходному разъему контроллера подключаются провода ленты в соответствии с цветовой маркировкой: R к R, G к G, B к B (и W к W, если используется белый канал). Ко входу соответственно подводятся «плюс» и «минус» от трансформатора 12 В / 24 В.
Фото: apeyronled.ru
После всех проделанных манипуляций можно подключать блок питания к сети 220 В и проверять работу системы.
Если после сборки лента не работает, нужно действовать по представленному ниже алгоритму.
- Проверяется индикатор на блоке питания. Если он не светится, следует отключить питание, зачистить провода 220 В и подключить их повторно. Если индикатор так и не загорелся, вероятнее всего, БП неисправен.
- Если же с индикацией все в порядке, но лента не работает, нужно осмотреть контроллер: на нем тоже есть сигнальный светодиод (обычно рядом с надписью «Power»). При работающем индикаторе необходимо убедиться, что «плюс» и «минус» от блока питания правильно подключены к соответствующим клеммам на контроллере. Возможно, требуется лучше зачистить провода и повторно зажать их. Стоит попробовать также использовать другие клеммы на блоке питания — иногда контакт в конкретной паре бывает ненадежным. Если описанные меры не дают результата, остается проверить ленту, подключив ее с другой стороны. Возможно, поврежден первый сегмент.
- Как быть, когда RGB-лента функционирует лишь частично (то есть, не светятся отдельные сегменты из трех светодиодов)? Это, скорее всего, признак бракованного изделия либо результат повреждения при транспортировке или ошибки при монтаже. Как и в предыдущем случае, нерабочий участок в начале или конце можно просто отрезать. Если же он находится посередине, нужно аккуратно вырезать сегмент с обеих сторон и подключить оставшиеся исправные части отдельно.
- Бывает, что RGB-лента светится, но цвета не соответствуют выбранным на пульте: вместо синего горит красный, вместо фиолетового — оранжевый и т. д. В этом случае почти наверняка перепутаны провода цветовых каналов. Нужно свериться с маркировкой на контроллере и на ленте, поменять контакты местами и повторить подключение.
Для лент RGB+W или RGB+WW используется специальный контроллер с пятью выходными клеммами. Пятое гнездо предназначено для белого (W) или теплого белого (WW) канала. В остальном процесс подключения полностью аналогичен описанному выше.
Как подключить светодиодную ленту к 220v
Светодиодные ленты не рассчитаны на прямое подключение к сети 220 В. Для их питания обязательно требуется понижающий блок (трансформатор), который преобразует сетевое напряжение до безопасного уровня: 12 В или 24 В в зависимости от типа ленты. Ниже приведен пошаговый порядок подключения.
Потребуется следующее:
- Блок питания с выходным напряжением, соответствующим характеристикам ленты (12 В или 24 В).
- Штекер или кабель для подключения БП к розетке 220 В.

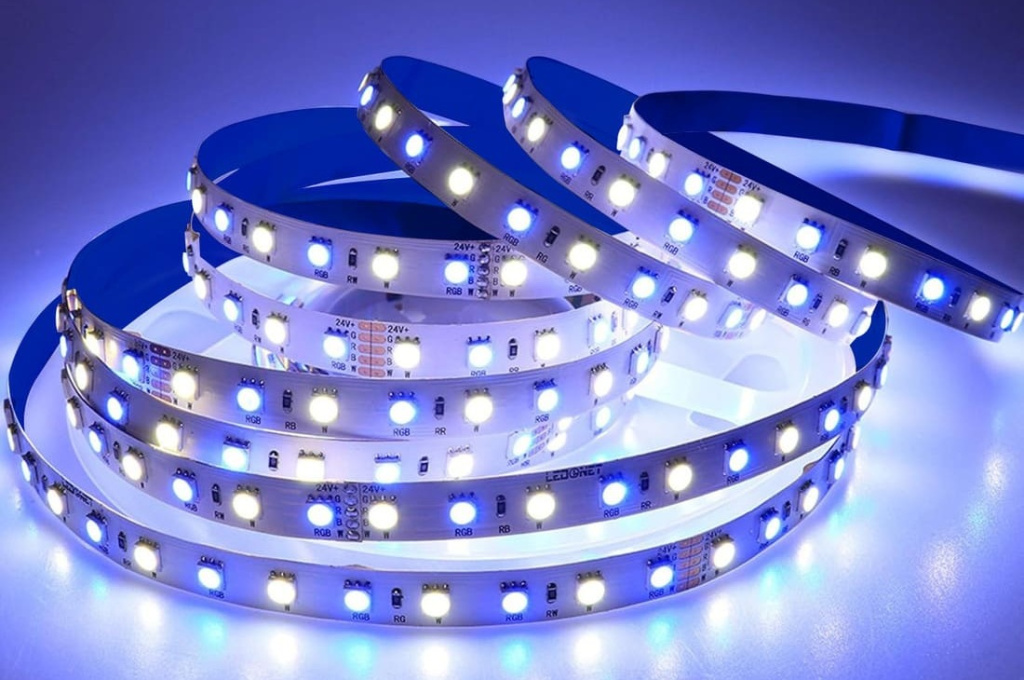

Фото: apeyronled.ru
Теперь распишем пошагово, как подключить светодиодную ленту к блоку питания и затем к сети.
- Подготовка ленты. Если изделие поставляется в бухте, его можно обрезать до нужной длины. Места реза обычно обозначены специальными линиями или значками. Резать следует строго в этих точках, чтобы не повредить электрические цепи.
- Выбор блока питания. Нужно убедиться, что выходное напряжение БП соответствует напряжению ленты, а мощность достаточна с учетом запаса в 20 %.
- Соединение ленты и блока питания. Провода подключаются к соответствующим клеммам на выходе БП: «плюс» к «плюсу», «минус» к «минусу». Как правило, красный контакт положительный, а черный — отрицательный, но ориентироваться лучше по маркировкам на самой ленте и блоке.
- Подключение к сети 220 В. Штекер блока питания вставляется непосредственно в розетку. БП также может подключаться к источнику питания через клеммы кабеля (L и N).
- Проверка работы. После включения в сеть лента должна загореться. Если этого не произошло, сперва следует проверить все соединения на предмет соблюдения полярности и надежности контактов.
Важно также соблюдать правила электробезопасности. Хотя низковольтная часть (12/24 В) безопасна, работа с сетевым напряжением 220 В требует внимательности. При отсутствии практического опыта в электромонтаже лучше доверить подключение специалисту. Отдельно нужно удостовериться, что блок питания установлен в сухом, хорошо вентилируемом месте, особенно если лента используется во влажной среде.
Часто задаваемые вопросы о подключении светодиодной ленты к блоку питания
Как правильно отрезать светодиодную ленту при подключении к блоку питания?
- Резать светодиодную ленту следует строго в специально отмеченных местах — они обычно обозначены ножницами или пунктирной линией. Эти точки соответствуют границам электрических сегментов, чаще всего состоящих из трех светодиодов.
- Для обрезки подойдут острые ножницы, канцелярский нож или специальный режущий инструмент.
- Важно не повредить токопроводящие дорожки и контактные площадки на краю отрезка — именно через них будет происходить подключение к блоку питания или соединительным элементам.
- Необходимо также соблюдать осторожность, чтобы не пораниться и не нарушить целостность компонентов ленты.
Как соединить светодиодную ленту без пайки?
При отсутствии паяльника можно воспользоваться удобными альтернативными методами. И здесь наибольшую популярность приобрели специальные коннекторы.
Перечислим основные разновидности.
- Соединительные разъемы. Бывают, в частности, прямые, угловые (L-образные) и Т-образные. Такие разъемы позволяют быстро состыковать два отрезка ленты или подключить провода без пайки.
- Клеммные соединители. Это компактные зажимные устройства, в которые вставляются зачищенные концы проводов или контактные площадки ленты.
- Выводные коннекторы. Оснащены проводами и фиксируются прямо на ленте с помощью защелки или винтового зажима.
Перед приобретением коннекторов любого типа нужно убедиться, что выбранный вариант совместим с шириной и типом используемой светодиодной ленты.
Как подключить светодиодную ленту по прямой и параллельной схеме?
Для стабильной работы светодиодной ленты используется блок питания (драйвер), преобразующий переменный ток 220 В в постоянный 12 В или 24 В. Он также стабилизирует напряжение и защищает ленту от перегрузок и коротких замыканий.
- Прямое (последовательное) подключение применяется, когда длина ленты не превышает 5 метров — стандартной длины, рекомендованной производителями. В этом случае изделие подключается напрямую к блоку питания: «плюс» к «плюсу», «минус» к «минусу». Нарушение полярности приведет к тому, что лента просто не загорится.
- Параллельное подключение необходимо при использовании отрезков длиннее 5 метров. Последовательное соединение нескольких пятиметровых участков вызовет просадку напряжения: дальние светодиоды будут светиться тусклее, а токопроводящие дорожки первой ленты при этом зачастую перегреваются. Чтобы этого избежать, каждый последующий отрезок подключают отдельным проводом непосредственно к блоку питания. Рекомендуется использовать отрезок с медной жилой сечением не менее 1,5 кв. мм, длина которого соответствует расстоянию до подключаемого участка. Если скрыть провода затруднительно, можно использовать несколько блоков питания — по одному на каждый сегмент.
Светодиодные ленты — это универсальное решение для декоративной и функциональной подсветки. Правильный подбор оборудования, соблюдение правил монтажа и аккуратное подключение обеспечат долгую и надежную работу освещения без сбоев и перегревов.
