Какие бывают светодиодные ленты: виды, маркировка, комплектующие

Какие бывают светодиодные ленты? Современный рынок предлагает десятки вариантов исполнения, различающихся по цвету свечения, типу диодов, мощности и степени защиты. Правильный выбор зависит от задач, будь то декоративная подсветка или основное освещение помещения.

Как выбрать? Важнейшими характеристиками являются плотность размещения диодов на метр, цветовая температура (для белых моделей), класс влагозащиты и напряжение питания. Отдельную категорию составляют многоцветные RGB-ленты, требующие специальных контроллеров для управления.

Виды светодиодных лент по цветовым параметрам

Монохромные (одноцветные) ленты

К ним относятся ленты, генерирующие свет только одного оттенка (белого, красного, синего, зеленого, желтого или розового). Белые еще различаются по температуре свечения — теплые, холодные и нейтральные варианты. Встречаются решения с инфракрасным или ультрафиолетовым потоком.

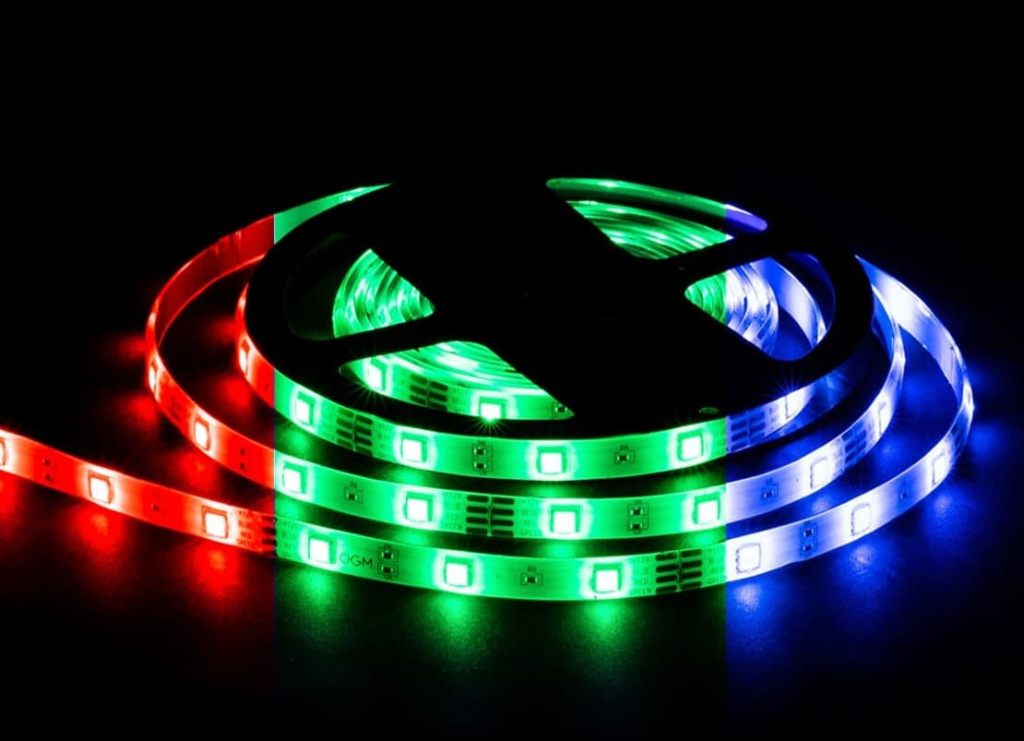

Многоцветные (RGB) ленты

Такие системы позволяют изменять цвет светового потока за счет комбинации трех базовых диодов — красного (R), зеленого (G) и синего (B). Их смешение обеспечивает широкий набор оттенков, что важно при подборе оборудования. Управление цветом осуществляется через контроллеры: простые версии поддерживают около 3 млн оттенков, а современные — до 16 млн. Тот же контроллер регулирует включение, яркость, режимы работы и другие настройки. Важно учитывать, какого напряжения бывают светодиодные ленты RGB-модели, потому что они требуют определенных драйверов.

Усовершенствованные LED-ленты (RGBW и другие)

Отдельный тип формируют RGBW-модели, в которых, помимо традиционных диодов R, G и B, добавлен белый светодиод холодного спектра (CW) с цветовой температурой около 6000 К. Этот дополнительный канал работает независимо или в сочетании с другими, делая цветовые переходы более мягкими.

Виды светодиодных лент по типу исполнения и расположению светодиодов

Классификация по степени защиты:

• Открытые (негерметичные) ленты: в таких моделях печатная плата со светодиодами и резисторами не имеет никакого защитного покрытия. Это делает их уязвимыми для влаги, пыли и механических воздействий. Их целесообразно использовать внутри сухих помещений для скрытой подсветки ниш, мебели или карнизов, а также при монтаже в защитные алюминиевые профили.
• Герметичные (закрытые) ленты: покрыты слоем силиконового герметика или заключены в ПВХ-трубку. Степень защиты (обозначаемая индексом IP) варьируется, что позволяет использовать их в ванных комнатах, на улице и даже для подводной подсветки (в бассейнах, аквариумах). Выбирая светодиодные ленты для освещения влажных зон, следует обращать внимание именно на герметичные модели с высоким IP-рейтингом.

Читайте также!

Светодиодная лента для кухни: правила подбора, расчеты, монтаж

Подробнее

Помимо защиты, важно понимать разницу в архитектуре самих лент. Стандартные модели имеют диоды на лицевой стороне, которые работают синхронно. Однако существуют и специализированные виды.

• Адресные ленты («Бегущий огонь»): в ленте каждый светодиод управляется индивидуально через встроенную микросхему, что позволяет создавать сложные динамические эффекты, волны и цветовые переходы. Но для этого нужно разобраться, какие бывают драйверы светодиодной ленты с поддержкой адресного протокола.
• Ленты с боковым свечением (Side-View): светодиоды цилиндрической формы установлены на торце гибкой платы. Это создает широкий угол рассеивания (около 120°) и позволяет организовать акцентную подсветку краев полок, ступеней или других элементов дизайна.

Ассортимент современных LED-лент весьма разнообразен. Зная, какие бывают виды светодиодных лент по исполнению, можно точно подобрать решение для любой технической задачи и дизайнерской идеи.

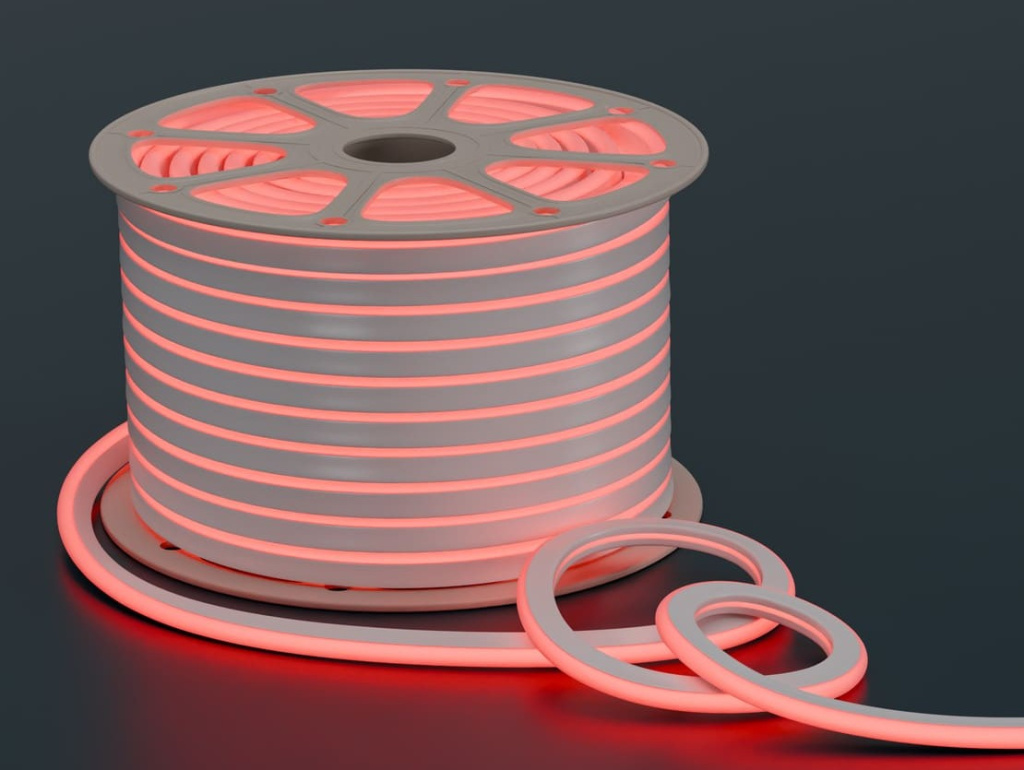

Какие бывают светодиодные ленты по мощности и яркости

Чтобы правильно выбрать осветительный прибор, необходимо понимать, какой мощности бывают светодиодные ленты и как это связано с яркостью свечения, которая зависит от количества, размера светодиодов и плотности их размещения. Вот самые популярные ленты:

• SMD 3528: световой поток одного диода составляет от 0,6 до 5 люменов. Такие ленты отличаются невысокой мощностью и создают мягкий свет, что делает их идеальными для декоративной подсветки интерьеров, ниш или мебели.
• RGB3528: выдают 0,3–1,6 люменов на диод. Свет получается спокойным и ненавязчивым, что делает ленты подходящими подсветки спальных зон.
• SMD 5050: в этих лентах более крупные диоды имеют световой поток до 15 люменов. Они значительно ярче, что позволяет использовать их в качестве дополнительного или даже локального основного освещения рабочих зон.

• RGB5050: создают поток 0,6–2,5 люменов. Несмотря на RGB-функциональность, они дают более мягкий свет и подходят для локальных акцентов.
• SMD 5630: одни из самых мощных и ярких диодов в сегменте, с потоком до 18 люменов на чип. Из-за сильного нагрева их часто монтируют на алюминиевый профиль-радиатор. Такие модели оптимальны для коммерческого и уличного освещения: витрин, фасадов, рекламных вывесок.

Важно! При выборе обращайте внимание на качество светодиодных кристаллов — именно они определяют стабильность свечения и срок службы. Хороший чип способен выдать более ровный поток.

Маркировка светодиодных лент

Узнать, какие бывают светодиодные ленты, можно с помощью таблицы их маркировки:

*От этого параметра и размера корпуса светодиода зависит, какой ширины бывают светодиодные ленты.

Пользуясь таблицей, расшифруем маркировку светодиодной ленты LED-WW-SMD-3528/30 IP00: Светодиодная лента белого теплого света, на безвыводных SMD-чипах размером 3,5x2,8 мм, с плотностью 30 диодов на метр, не имеющая защиты от пыли и влаги.

Понимание маркировки помогает не только выбрать саму ленту, но и правильно подобрать к ней совместимые коннекторы и блоки питания, соответствующие ее напряжению и мощности.

Читайте также!

Комплектующие для светодиодной ленты: виды и критерии выбора

Подробнее

Какие бывают блоки питания, контроллеры и коннекторы светодиодных лент

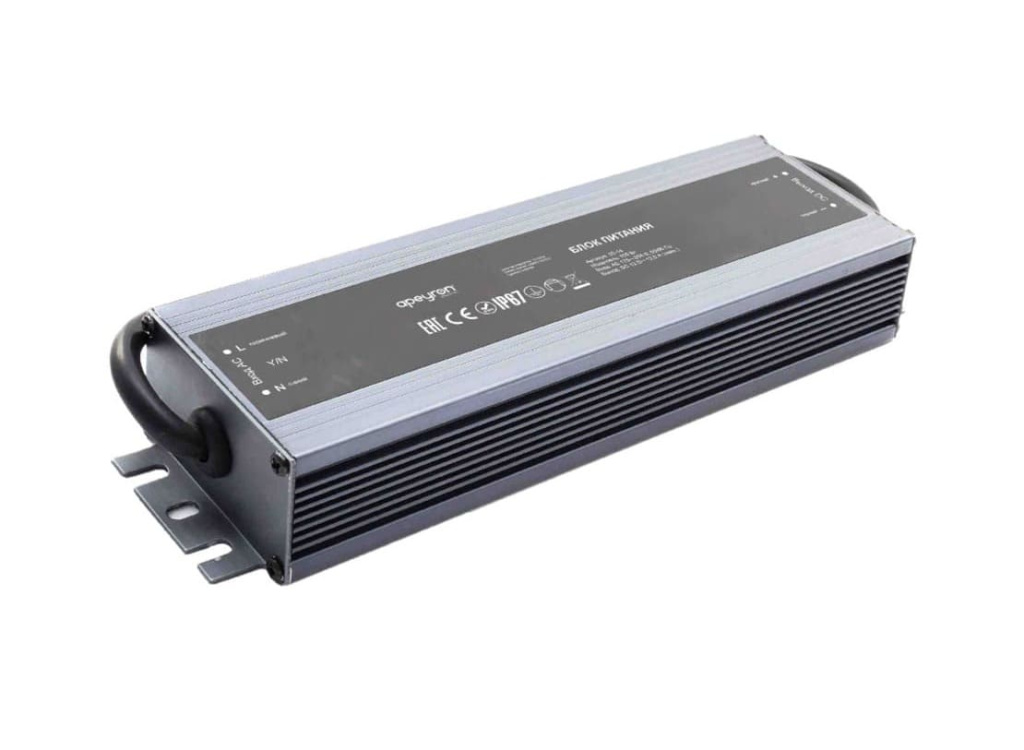

Блоки питания (драйверы) для светодиодных лент

Блок питания выполняет функцию преобразователя электрического тока в необходимое для светодиодов напряжение — чаще всего 12 В, 24 В или 220 В. При выборе устройства учитывают:

• Требуемое напряжение ленты: обозначается как U и должно точно совпадать с номиналом блока питания, чтобы избежать повреждения элементов.
• Необходимая мощность: иногда производитель сразу указывает ее в характеристиках. Если нет — рассчитайте по формуле:

PБП = L*PСД*Kз, где L — длина ленты в метрах, PСД — мощность на метр, Kз — запас мощности (обычно 10–20 %). Сравните полученное значение с возможностями выбранного блока.

• Степень защиты корпуса: для сухих помещений достаточно IP20. В помещениях с повышенной влажностью лучше выбирать IP65, для наружного применения — IP67.

Габариты устройства: чем выше мощность, тем крупнее блок. Крупные модели часто имеют вентиляторы для охлаждения, поэтому важно продумать место монтажа заранее.

Совет! Для безопасности и долговечности лучше устанавливать блок питания и сопутствующие элементы в электрических щитках.

Блоки питания LED-лент еще называют драйверами. Существуют линейные и импульсные модели. Импульсные устройства обладают более высоким КПД и точнее поддерживают стабильный ток, что продлевает срок службы ленты.

Коннекторы для монтажа светодиодных лент

Коннектор — компактный переходной элемент, который позволяет объединять несколько отрезков LED-лент без пайки. Такие мини-модули с контактными площадками значительно ускоряют монтаж и дают возможность наращивать ленту до нужной длины. Разбираясь в том, какие бывают коннекторы для светодиодной ленты, важно учитывать несколько классифицирующих признаков:

• Тип конфигурации: в продаже встречаются прямые, угловые, Т-формы и гибкие версии. Последние используются, когда требуется плавный поворот ленты или обход препятствия.
• Способ фиксации контактов: существуют модели с зажимным и прокалывающим контактом. В ряде конструкций предусмотрена защелка для устойчивости соединения.

• Количество линий контакта: доступны решения на 2, 4 или 5 контактов. Двухконтактные подходят для одноцветных лент, четырех- и пяти — для RGB и аналогичных лент.
• Ширина рабочей зоны: обычно это 8 или 10 мм. Выбор зависит от расстояния между контактами на конкретной ленте.
• Совместимость по напряжению: существуют версии под 12/24 В и под 220 В. Использовать их взаимозаменяемо нельзя — совместимость определяется напряжением ленты.

Важно! Кроме стандартных коннекторов есть переходники, обеспечивающие подключение как монохромных, так и многоцветных светодиодных лент непосредственно к блоку питания.

Контроллеры и драйверы для управления светодиодными лентами

Контроллер — это мозг системы, незаменимый при использовании многоцветных (RGB/RGBW) или адресных светодиодных лент. В то время как блок питания подает стабилизированное напряжение, контроллер управляет подачей тока на отдельные цветовые каналы, создавая нужные оттенки и эффекты. Для одноцветных лент это устройство, как правило, не требуется — их можно подключить напрямую к БП через диммер.

Выбирая, какие бывают драйверы светодиодной ленты для управления, следует ориентироваться на несколько критериев классификации:

• Способ установки: монтаж на DIN-рейку или крепление на саморезы.
• Уровень защиты: герметичные и открытые — для сухих помещений.
• Способ управления: контроль через мобильное приложение, кнопочный интерфейс на самом корпусе или управление с пульта дистанционного действия.

При выборе учитывают несколько факторов: состояние корпуса, совместимость с блоком питания, соответствие степени защиты условиям эксплуатации. Если одна система должна управлять подсветкой сразу в нескольких зонах, стоит выбирать многоканальный контроллер.

Читайте также!

Как приклеить светодиодную ленту: популярные способы и пошаговая инструкция

Подробнее

Часто задаваемые вопросы о видах светодиодных лент

Что собой представляют адресные светодиодные ленты?

В классических RGB-лентах все светодиоды реагируют на один общий сигнал от контроллера — они меняют оттенок и интенсивность синхронно. В адресных лентах схема работает иначе: каждый светодиод оснащен собственным идентификатором, который позволяет драйверу передавать ему индивидуальную команду.

Преимущество таких лент — управление каждым участком цепи по отдельности. Это достигается благодаря параллельной архитектуре цепочек, состоящей из диодов, конденсаторов и встроенных микросхем, которые принимают и передают управляющий сигнал дальше по линии. Как функционирует адресная лента:

• Контроллер формирует ШИМ-команду и подает ее на вход ленты.
• Сигнал передается на первый чип, где интерпретируется.
• Каждому последующему диоду поступает уже переработанная команда — в зависимости от заложенного светового сценария.

Для настройки таких лент часто используют электронный конструктор Arduino. Готовые анимации и эффекты доступны в библиотеках Adafruit NeoPixel и FastLED. В коде обязательно указывают порт передачи данных и точное количество светодиодов.

Ниже приведены основные типы адресных лент и их рабочие напряжения:

Какие бывают светодиодные ленты по шагу резки?

Шаг резки — это расстояние между специальными метками (часто обозначаются значком ножниц или медными контактными площадками), по которым ленту можно разрезать без потери ее работоспособности. МДС (Минимальная Длина Свечения) — это кратчайший отрезок, на который можно разрезать ленту. Основные типы светодиодных лент по шагу резки:

Размер сегментов резки напрямую связан с рабочим напряжением. Например, модели на 12 и 24 V допускают разрезку каждые несколько сантиметров, что удобно для точного монтажа. У лент, рассчитанных на питание 220 В, шаг значительно больше — около 30–60 см. Это объясняется тем, что такие изделия формируются из крупных последовательных групп светодиодов.

Как отличить дорогую светодиодную ленту от дешевой?

На рынке встречаются достойные модели и в недорогом сегменте, однако по стабильности работы и ресурсу они все же уступают решениям премиум-класса с характерными признаками:

• Плотная основа (подложка) с увеличенной толщиной медного токопроводящего слоя.
• Крупные светоизлучающие элементы (чипы), гарантирующие высокую световую отдачу.
• Защитное покрытие на контактных дорожках (золочение или серебрение) для улучшения проводимости и стойкости к окислению.
• Равномерное и качественное нанесение люминофора на кристаллы.
• Строгий контроль цветовой температуры соседних групп диодов на ленте.

Поскольку многие из этих особенностей скрыты от глаз, самый надежный способ проверки — включить изделие. Рекомендуется сравнить в работе несколько образцов, чтобы оценить равномерность свечения, отсутствие мерцания и заявленную яркость.

Широкий ассортимент светодиодных лент открывает возможности для множества применений: от основного освещения до художественной подсветки и динамических инсталляций.

Для достижения лучшего результата важно обращать внимание на базовые характеристики: вид и плотность диодов, цветовую температуру или цвет, класс защиты (IP), метод установки и вариант регулировки (диммирование). Осознанный выбор, учитывающий условия эксплуатации и поставленные задачи, позволит создать эффективную систему освещения на длительный срок.

Автор статьи Путятин Антон Владимирович Генеральный директор
