Светодиодный модуль: виды и подключение
27.02.2026
472
Сохранить статью:
О чем речь? Светодиодный модуль в эпоху стремительного развития технологий занимает особое место — объединяет в себе инженерную точность, эстетику и энергоэффективность. От миниатюрных индикаторов на бытовой технике до масштабных медиафасадов, от дизайнерских светильников до функциональных прототипов — светодиоды востребованы везде.
Что учесть? Популярность светодиодных модулей объясняется ярким и чистым светом, впечатляющим ресурсом работы, низким энергопотреблением и возможностями тонкой настройки. Главное – купить подходящий вид элемента освещения и правильно его подключить.

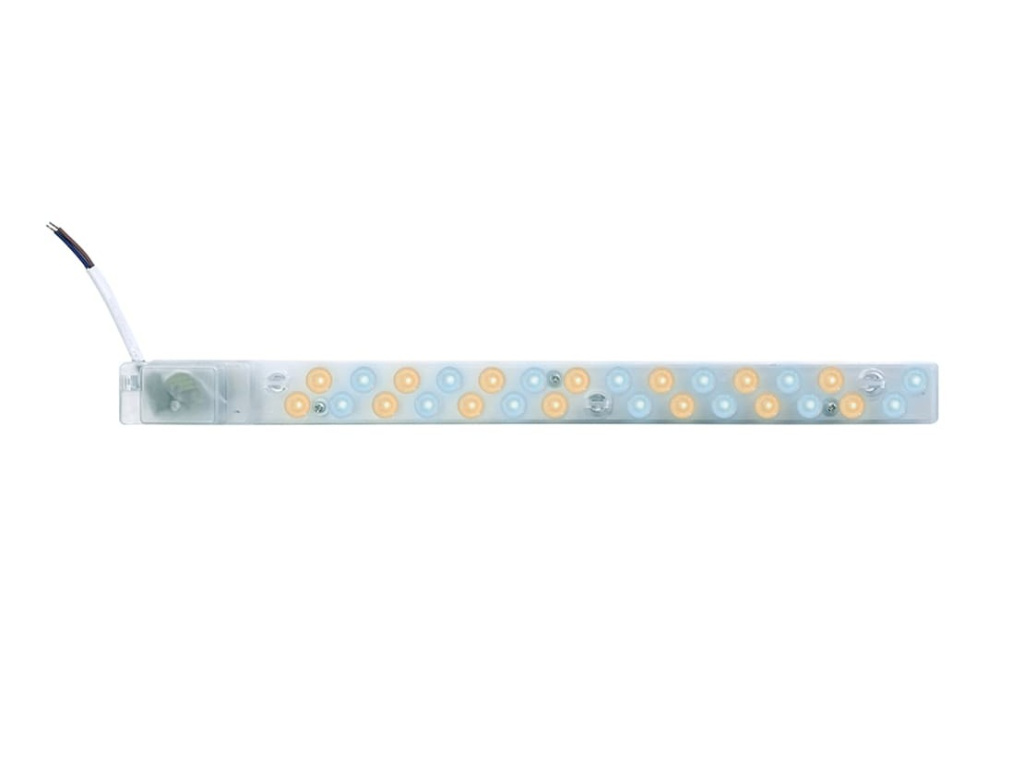

Что собой представляет светодиодный модуль
Светодиодный модуль — это готовый осветительный узел, в котором светодиоды размещены на плате и объединены в единое устройство. Этот базовый элемент системы освещения не требует сложной сборки. Светодиодный модуль широко применяется как самостоятельный источник света или как часть более сложных конструкций.
В зависимости от назначения светодиодный модуль может иметь различную геометрию: квадратную, круглую, линейную. Главное преимущество таких решений заключается в компонуемости: отдельные элементы можно сочетать между собой, формируя нужную яркость и конфигурацию освещения — от декоративной подсветки до полноценного общего света.
Параметры светодиодных модулей:
- Рабочее напряжение: 12 В или 24 В.
- Потребляемая мощность: обычно находится в диапазоне от 0,5 до 5 Вт.
- Световой поток: определяет яркость и составляет от 50 до 200 люмен.
- Степень пылевлагозащиты (IP): максимальная — IP67.
- Цветовая температура: от 3000 до 6500 К
Виды светодиодных модулей
Модули SMD (Surface Mounted Device): светодиоды в этих устройствах монтируются на плате с высокой плотностью размещения чипов. Идеальны для подсветки витрин, рекламных вывесок и бытовых помещений.
Модули COB (Chip on Board): плотное размещение на плате светодиодов, покрытых люминофором, обеспечивает равномерную световую плоскость без видимых точек, идеальную для акцентного и рабочего освещения. Благодаря высокой яркости и компактности, круглый модуль на базе COB часто используется в качестве потолочного светильника или встраиваемого светодиодного модуля в мебели.
Модули RGB: оснащены диодами красного, зеленого и синего цветов, что позволяет генерировать миллионы оттенков и создавать динамические сцены. Сфера применения — декоративная и архитектурная подсветка, сцена, реклама.
Если требуется повышенная яркость, применяются блоки светодиодных модулей на базе мощных чипов номиналом 1W, 3W или 5W с эффективным теплоотводом. Такие устройства востребованы в уличном освещении, фасадной подсветке и автомобильной оптике.

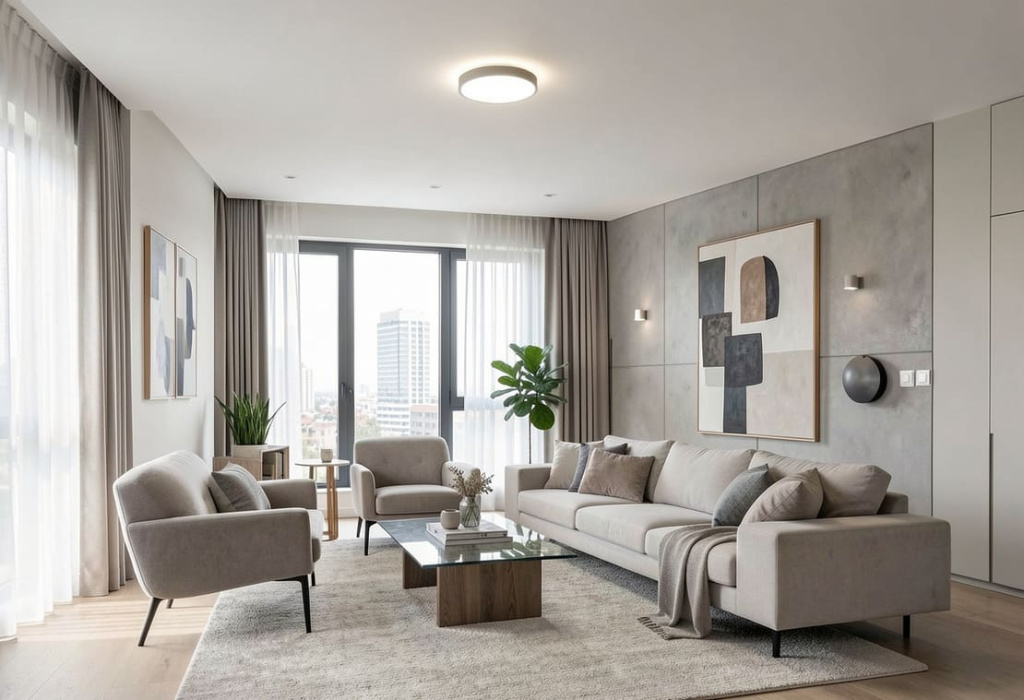

Сферы применения светодиодных модулей
Светодиодные модули благодаря компактным размерам и универсальности находят применение в самых разных областях:
- Фасадная подсветка: уличный светодиодный модуль служит для художественного освещения фасадов зданий, мостов, памятников и малых архитектурных форм. Он подчеркивает объемы и детали. Особенно удобны гибкие светодиодные модули, которые легко повторяют форму поверхностей.
- Световая реклама: модули устанавливают в световые короба, вывески и объемные буквы. Они обеспечивают равномерное яркое свечение при минимальном энергопотреблении.
- Освещение интерьеров: простота подключения светодиодных модулей обусловила их широкое применение как для общего, так и для декоративного освещения. Их размещают в мебели, потолках, нишах, используют для подсветки лестниц. RGB-модули позволяют менять цвет и его яркость, создавая уютную атмосферу.
Фото: freepik / freepik.com
- Автомобилестроение: модули нашли применение и в автомобилях, например, для подсветки салона, фар, стоп-сигналов и других элементов. Преимуществами выступают компактность и высокая яркость.
Критерии выбора светодиодного модуля
При подборе светодиодного модуля стоит обратить внимание на несколько характеристик.
- Мощность и световой поток: первый параметр указывает на уровень энергопотребления, второй — на фактическую яркость. Для локальной подсветки светодиодный модуль малой мощности будет достаточен, тогда как для основного освещения требуются более мощные модели.
- Цвет света: измеряется в кельвинах (К) и определяет визуальный оттенок освещения. Теплый белый свет (2700–3000 К) создает уют и комфорт, а холодный белый (5000–6500 К) подходит для рабочих зон. RGB-модули позволяют создавать динамическую подсветку.
- Конструктивное исполнение и защита: светодиодные модули делятся на гибкие (для криволинейных поверхностей) и жесткие (для монтажа в корпуса светильников). Критически важным является индекс защиты (IP). Для уличного светодиодного модуля или для влажных помещений требуется IP65 и выше.
- Функциональные особенности: для упрощения монтажа удобен готовый светодиодный модуль, в котором блок питания уже интегрирован. Если требуется регулировка яркости, необходим диммируемый светодиодный модуль. Для создания цветовых эффектов понадобится модуль с контроллером.
Подключение светодиодного модуля
Монтаж модулей зависит от их вида и условий эксплуатации. Гибкие модули фиксируются двусторонним скотчем или специальными клипсами, жесткие — винтами или клеем.
Подключение светодиодного модуля требует соблюдения полярности. Большинство моделей работают на постоянном токе с напряжением 12 В или 24 В, поэтому для подключения к стандартной сети 220 В необходим блок питания. Если используется несколько модулей, их соединяют последовательно или параллельно, исходя из схемы подключения.
При установке в условиях повышенной влажности или на улице рекомендуется использовать герметичные соединения. Для этого применяют влагозащищенные разъемы или герметики.
Процесс подключения можно сравнить со сборкой конструктора: каждый элемент имеет свое место. Для начала необходимо выбрать точку установки и подготовить инструменты: отвертки, плоскогубцы и тестер для проверки напряжения.
Этапы монтажа светодиодного модуля:
- Отключить питание электросети.
- Проверить соответствие напряжения модуля и источника питания.
- Подготовить место для крепления.
- Соединить провода согласно инструкции или схеме подключения.
- Зафиксировать соединения с помощью термоусадки или качественной изоляции.
- Проверить работу системы.
Как избежать ошибок при подключении светодиодного модуля
Наиболее распространенные неисправности и способы их устранения:
| Ситуация | Источник проблемы | Что предпринять |
|---|---|---|
| Пульсация света | Перепады напряжения | Применить стабилизатор |
| Разная яркость диодов | Ошибки в схеме соединений | Проверить подключения |
| Повышенная температура | Отсутствие нормального теплоотвода | Улучшить вентиляцию |
Корректно выполненное подключение светодиодного модуля влияет на долговечность всей системы, а регулярное обслуживание продлевает ресурс техники.

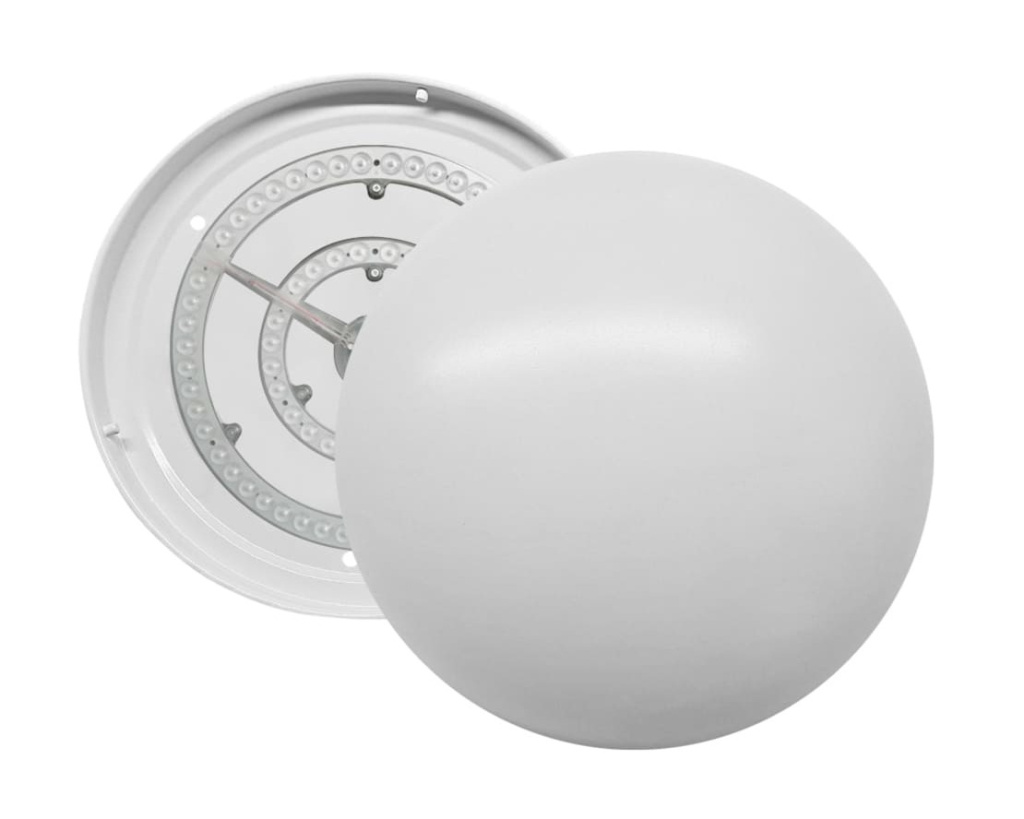

Преимущества светодиодных модулей
Распространение светодиодных модулей обусловлено сочетанием эксплуатационной эффективности и практичности. Одним из достоинств является минимальное энергопотребление: по сравнению с обычными источниками света такие решения расходуют до 80–90 % меньше электроэнергии. За счет этого они особенно выгодны при освещении масштабных пространств.
Не менее значимым преимуществом считается продолжительный ресурс работы. В среднем светодиодный модуль сохраняет работоспособность от 30 до 50 тысяч часов, что позволяет использовать его в течение многих лет без замены. Конструкции демонстрируют устойчивость к внешним воздействиям — они хорошо переносят вибрации, механические нагрузки и температурные скачки, поэтому подходят для эксплуатации в нестандартных условиях.
Отдельного внимания заслуживает гибкость в применении с точки зрения визуальных решений. Модули выпускаются с разными вариантами цветовой температуры — от мягкого теплого свечения до холодного белого света. Модели с поддержкой RGB-режимов расширяют дизайнерские возможности, позволяя реализовывать цветную динамичную подсветку.
Перспективы развития технологии
Развитие отрасли движется в сторону принципиально новых решений. Ученые сосредоточены на создании органических световых элементов OLED, позволяющих выпускать ультратонкие и гибкие модули. Активно развивается направление MicroLED, которое позволит существенно повысить показатели яркости, контрастности и цветопередачи.
Эксперты отмечают формирование тренда на «умное» освещение с модулями автоматической настройки интенсивности и спектра света с учетом времени суток и уровня внешнего света. Аналитики прогнозируют стремительный рост отрасли: по их мнению, в 2026 году объем рынка светодиодных модулей вырастет примерно в четыре раза по сравнению с текущими значениями.
Часто задаваемые вопросы о светодиодном модуле
Как долго служит качественный светодиодный модуль?
Ресурс современных модулей может достигать 45–50 тысяч часов. При этом фактическая продолжительность работы напрямую зависит от стабильности питания, температуры окружающей среды и эффективности отвода тепла.
Допускается ли замена отдельных светодиодов внутри модуля?
Конструктивно модуль представляет собой цельный неразборный узел. При выходе из строя одного или нескольких чипов требуется полная замена светодиодного модуля.
Насколько температура влияет на работу модуля?
При превышении допустимых значений, обычно выше 60 °C, происходит ускоренное снижение световой отдачи и деградация компонентов. Именно поэтому использование эффективных систем охлаждения является обязательным.
Каким образом осуществляется управление светом?
Для регулировки оттенков и динамических эффектов в модулях с многоцветным свечением применяются специальные RGB-контроллеры.
Светодиодные модули для светильников — это современное, экономичное и надежное решение для организации как основного, так и декоративного освещения. Правильный выбор светодиодного модуля обеспечит высокое качество света, долгий срок службы и значительную экономию электроэнергии.
