Как соединить светодиодную ленту между собой? На выбор два способа. Какому из них, коннекторам или более надежной классической пайке, отдать предпочтение, зависит от типа осветительного изделия, условий эксплуатации и требуемой долговечности соединения.
Что учесть? Благодаря правильному соединению отрезков светодиодной ленты получится создать цельную, равномерно светящуюся линию нужной длины, избегая перепадов яркости и перегрузки отдельных участков.
Как соединить светодиодную ленту между собой с помощью коннекторов
Коннекторами называют специальные устройства, предназначенные для соединения отрезков светодиодной ленты и подключения к ним питания. Конструкция этих элементов включает в себя пластиковый корпус с металлическими пружинными контактами внутри.
Существует три основных типа коннекторов:
- Коннекторы с проводами для подачи питания.

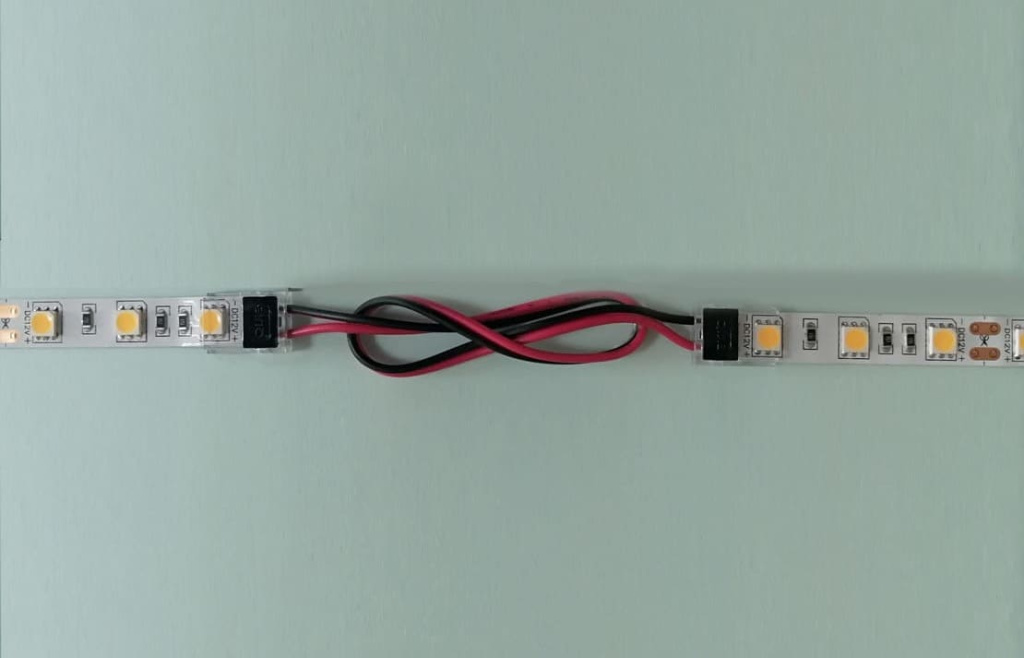

- Парные «поворотные» коннекторы, соединенные между собой гибким проводом (применяются для стыковки двух участков ленты под углом).
- Двусторонние коннекторы, предназначенные для прямого соединения отрезков ленты встык.
Последний вариант может использоваться совместно с плоскими шлейфами, что позволяет реализовать угловые или Т-образные соединения.
Процесс установки коннекторов прост и состоит из следующих шагов:
- Открыть крышку корпуса коннектора.
- Если лента имеет силиконовую защитную оболочку, аккуратно удалить защиту с контактных площадок.
- Зачистить подготовленные участки с использованием канцелярского ластика либо с помощью обыкновенной спички вплоть до появления характерного блеска меди.
- Вставить зачищенные контактные площадки ленты под пружинные контакты внутри коннектора.
- Закрыть пластиковую крышку до щелчка.
Перед тем как соединить светодиодную ленту между собой коннектором, нужно уделить внимание выбору этого элемента. Существуют два распространенных стандарта: 8 мм и 10 мм. Хотя коннекторы большей ширины могут физически подходить к более узким лентам, они не обеспечивают плотного прилегания контактов. Кроме того, форма и расположение контактных площадок иногда различается у изделий разных производителей. Неплотное прилегание вследствие этого снижает надежность соединения.
Несмотря на объективное удобство, использование коннекторов имеет ряд существенных недостатков. Есть три ситуации, когда от их применения лучше отказаться. Рассмотрим их ниже.
- При монтаже подсветки на улице или во влажных помещениях (кухня, баня). Разборные соединения склонны к окислению, если не обеспечить им дополнительную герметизацию (например, с помощью силиконового герметика или термоклея).
- При установке в труднодоступных местах, таких как подвесные потолки. В случае ослабления контактов или их окисления ремонт будет крайне затруднен.
- Со временем пружинные контакты теряют упругость, а на контактных площадках ленты остаются заметные вмятины. Это делает такое соединение недолговечным даже в идеальных условиях эксплуатации.

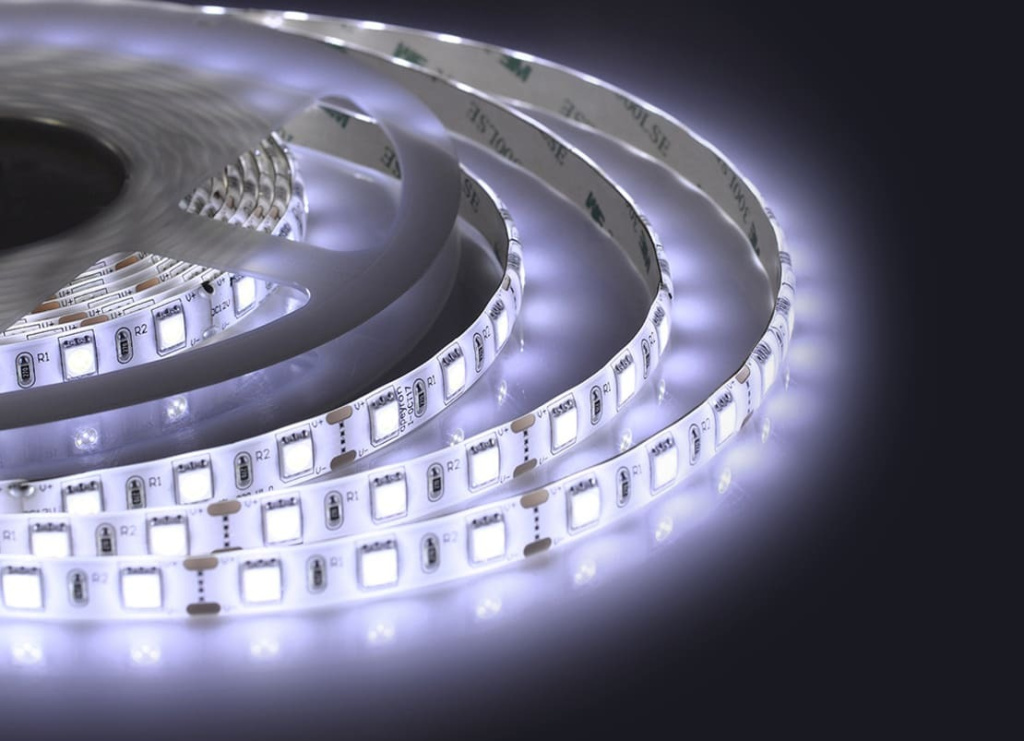

Как соединить светодиодную ленту между собой с помощью пайки
Пайка светодиодной ленты требует определенных навыков и тщательной подготовки. Для работы понадобятся специальные инструменты и материалы, которые обычно есть у профессионалов. Главным из них является паяльник. Специалисты подходят к его выбору особенно внимательно: слишком слабый прибор не обеспечит качественное соединение, а слишком мощный может повредить или даже расплавить контактные площадки.
Оптимальным решением считается паяльная станция, позволяющая точно регулировать температуру жала и подбирать нужное сечение наконечника. Такой инструмент дает контроль над процессом и минимизирует риск повреждения компонентов. Рекомендуемая мощность паяльника — от 20 до 40 Вт. Этого достаточно для создания надежного соединения без перегрева изделия.
В качестве припоя чаще всего используют оловянно-свинцовые сплавы или чистое олово. Для удобства фиксации деталей в процессе пайки применяют приспособление под названием «третья рука». Оно помогает удерживать ленту и провода в нужном положении.
Пайка — один из самых экономичных способов соединения LED-лент. Перед началом работ необходимо обнажить и зачистить контактные площадки на концах отрезков изделия.
Важно! Перед тем как соединить светодиодную ленту между собой, разрезанные части нужно очистить от защитного покрытия (в том числе силиконового, если оно есть). Делать это следует только на участке длиной около 5 мм. Перед соединением контакты обязательно залуживают. Это обеспечивает прочное и надежное сращивание.
При работе с RGB-лентами требуется соединить четыре отдельных контакта. Для этого предпочтительно использовать многожильный провод. Причем, каждую жилу выбирают по цвету изоляции, соответствующему определенному каналу.
В случае одноцветных лент применяют двужильный провод. Одна жила — для плюса, другая — для минуса. Цветовая маркировка изоляции помогает избежать ошибок при подключении и исключает переполюсовку.
LED-ленты имеют компактную печатную плату, на которой компоненты расположены очень близко друг к другу. Как токопроводящие дорожки, так и сами светодиоды крайне чувствительны к перегреву. Избыточная температура может привести к отслоению дорожек или снижению яркости диодов.
Если во время пайки произойдет перегрев, кристаллическая структура светодиодов может быть нарушена, что спровоцирует их быстрый выход из строя. Поэтому важно использовать паяльник с подходящей мощностью и не держать его горячим на контакте дольше 2 секунд.
Кроме того, специалисты рекомендуют не соединять последовательно более 5 метров ленты. При большей длине из-за малого сечения токопроводящих дорожек происходит значительное падение напряжения, из-за чего светодиоды на дальнем конце светятся заметно тусклее.
Два способа пайки светодиодной ленты между собой
Распространены два основных метода пайки светодиодных лент: без использования проводов и с их применением. Подробно разбираем оба варианта.
Пайка светодиодных лент без проводов
Этот метод особенно интересен начинающим мастерам, стремящимся освоить базовые навыки соединения лент напрямую. Процесс выполняется по следующему алгоритму:

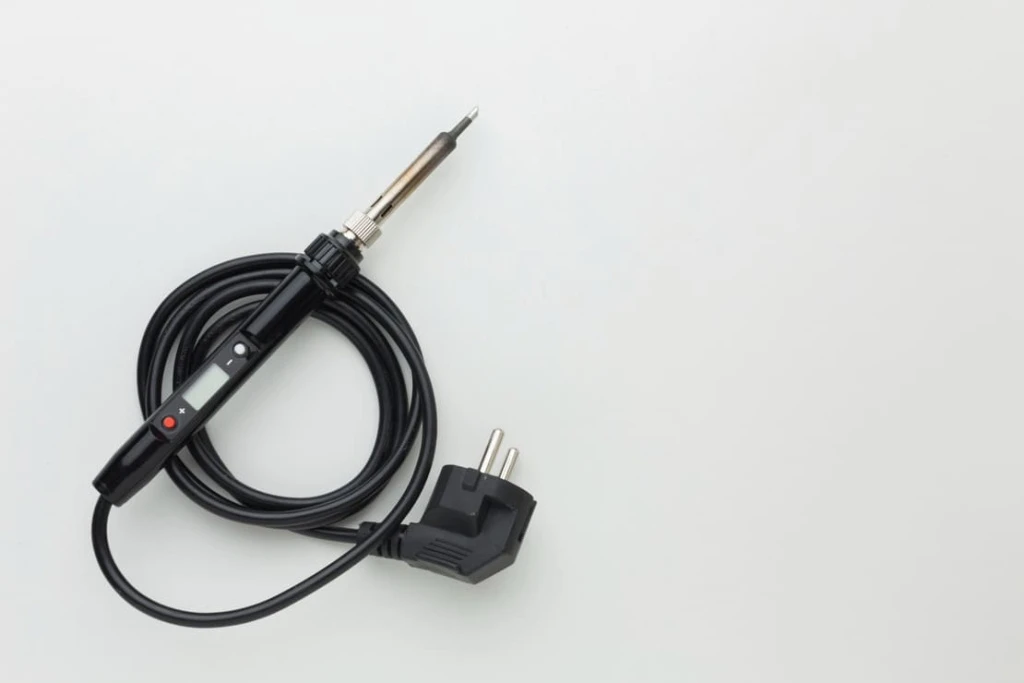

Шаг 1: Нагрев паяльника
Рекомендуется использовать паяльник с возможностью регулировки температуры разогрева в диапазоне 250–350 градусов Цельсия.
Фото: freepik / freepik.com
Шаг 2: Закрепление LED-ленты
Отрезки светодиодной ленты надежно закрепляют на ровной поверхности (например, с помощью двустороннего скотча или малярной ленты для исключения смещения фрагментов во время пайки).
Шаг 3: Подготовка концов ленты
Перед тем как соединить две светодиодные ленты между собой, нужно очистить их концы от защитной силиконовой оболочки. Защиту аккуратно удаляют с контактных площадок острым канцелярским ножом, обеспечивая доступ к токопроводящим участкам.
Шаг 4: Залуживание контактов
На оголенные контактные площадки наносят тонкий слой припоя, избегая образования излишков, которые могут вызвать замыкание.
Шаг 5: Соединение отрезков ленты
Два подготовленных конца ленты накладывают внахлест так, чтобы совпадали одноименные полюса («+» с «+», «–» с «–»). Затем места стыков прогревают паяльником до полного расплавления припоя. Важно обеспечить равномерный прогрев обеих сторон. В противном случае получится «холодная пайка», которая не создаст надежного электрического контакта.
На заметку! Некачественное соединение часто возникает, когда нагревается только одна из лент, а вторая остается холодной.
Шаг 6: Подключение к питанию
После полного остывания и высыхания соединения ленту подключают к источнику питания. Все светодиоды должны светиться равномерно. Если наблюдаются дым, искрение или неравномерное свечение, вероятно, была допущена ошибка (например, перекрестное соединение или короткое замыкание).
Соединение светодиодных лент проводами
Непосредственно перед пайкой светодиодную ленту аккуратно разрезают строго по линии, обозначенной символом ножниц. Дальнейший алгоритм действий таков:
Шаг 1: Подготовка контактных площадок
Контакты на концах отрезков ленты зачищают и покрывают тонким слоем припоя (залуживают), чтобы обеспечить качественное соединение.
Шаг 2: Подготовка медных проводов
С концов проводов снимают изоляцию, после чего оголенные жилы также залуживают. Длина провода может быть любой, но не менее 10 мм. Этого, как правило, достаточно для надежного монтажа.
Шаг 3: Припаивание проводов к первой ленте
Медные жилы припаивают к контактным площадкам первой ленты. Учитывая, что контакты на ленте часто объединены попарно, каждый провод одновременно фиксируется сразу к двум соседним площадкам. Для удобства концы проводки предварительно загибают под прямым углом.
Шаг 4: Присоединение второй ленты
Вторые концы тех же проводов аналогичным образом припаивают к контактам второго отрезка светодиодной ленты, соблюдая полярность и соответствие каналов (в случае RGB-ленты).
Шаг 5: Изоляция соединений
После завершения пайки все оголенные участки тщательно изолируют. Наиболее распространенный и надежный способ — использование термоусадочной трубки.
Если в процессе пайки применялась канифоль, ее часто оставляют на соединениях, так как она обладает диэлектрическими свойствами и дополнительно защищает контакты. В случае необходимости удалить канифольное покрытие используют обычный спирт.
Как соединить порванную светодиодную ленту между собой, чтобы дополнительно исключить повреждения места стыка? Такую возможность дает использование проводов. Преимущество такого соединения заключается в том, что после монтажа ленту можно свободно изгибать под любым углом и направлять в нужную сторону.
Часто задаваемые вопросы о соединении светодиодной ленты между собой
Когда необходимо соединять светодиодную ленту между собой?
Сращивание LED-лент требуется в нижеследующих ситуациях.
- При обустройстве освещения на большой площади или создании протяженного светового контура, где важно обеспечить непрерывность свечения.
- Для формирования равномерного фонового освещения без темных участков в помещениях с неоднородным уровнем света.
- Если лента должна проходить по изогнутым поверхностям или на поворотах, где простого изгиба недостаточно.
- Когда одной полосы не хватает для достижения требуемой яркости (в таких случаях несколько отрезков подключают параллельно).
- При организации многоцветной или динамической подсветки (например, RGB), где важно синхронизировать работу разных участков ленты.
- При монтаже в узких или сложных по форме пространствах, где лента должна точно повторять конфигурацию поверхности.
- В процессе ремонта (если вышел из строя определенный участок, его можно аккуратно удалить и заменить новым фрагментом).
Как соединить светодиодную ленту между собой под углом?
Светодиодные ленты выпускаются на гибкой основе, что позволяет их изгибать. Однако в некоторых случаях (например, при оформлении зеркала по периметру) одного лишь сгибания будет недостаточно. На каждом углу ленту нужно не только согнуть под 90 градусов, но и развернуть лицевой стороной наружу.
В таких ситуациях ленту разрезают на отдельные отрезки, а затем соединяют их в нужном положении с помощью пайки или специальных угловых коннекторов.
Какие можно выделить плюсы и минусы соединения светодиодной ленты между собой с помощью пайки?
Пайка считается предпочтительным методом у профессионалов благодаря следующим преимуществам:
- высокий уровень надежности электрического контакта;
- возможность свободно изгибать соединенные участки под любым углом после монтажа;
- незаметность стыка;
- отсутствие риска окисления контактов, характерного для разъемных соединений;
- экономичность (не требуется покупка дополнительных комплектующих).
Качественно выполнить пайку могут только опытные мастера, располагающие подходящим инструментом: паяльником с тонким жалом, тонким припоем и канифолью. Кроме того, нужно учесть, что спаянные участки плохо переносят экстремально высокие температуры.
Выбор способа соединения зависит от конкретных условий эксплуатации. Если важны долговечность и надежность, лучше использовать пайку. Если же приоритетом являются скорость и простота монтажа (особенно в бытовых условиях), целесообразнее применять коннекторы. Эти знания помогут как правильно соединить светодиодную ленту между собой, так и безопасно эксплуатировать ее в течение длительного времени.
