Как работает светодиодная лента: конструкция и принцип работы
18.02.2026
431
Сохранить статью:
Как работает светодиодная лента? Принцип работы основан на свойствах полупроводниковых элементов: при прохождении электрического тока через светодиод возникает излучение видимого света.
Что учесть? Конструктивно лента представляет собой гибкую печатную плату с равномерно расположенными светодиодами и балластными резисторами, которые ограничивают ток и защищают элементы от перегрузки. Для питания ленты требуется блок питания, преобразующий сетевое напряжение (обычно до 12 В или 24 В).

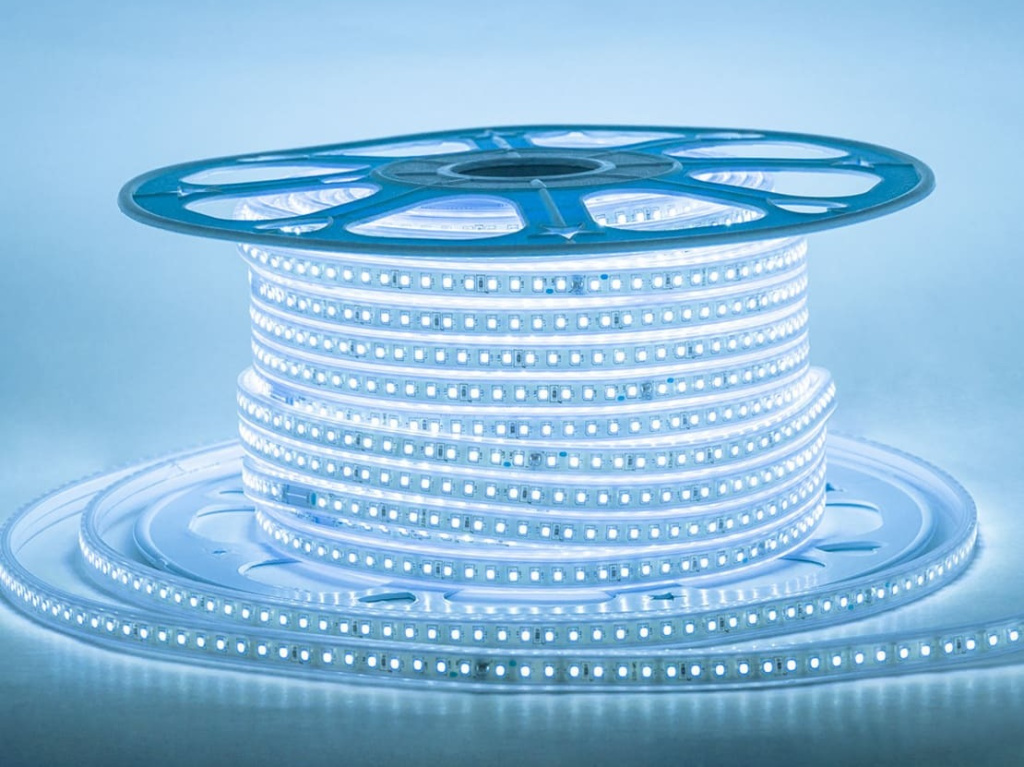

Устройство светодиодной ленты
Светодиодная лента представляет собой тонкую гибкую полосу, на которой установлены миниатюрные светодиоды и пассивные компоненты. Она применяется в роли источника света в самых разных задачах — от интерьерной подсветки до наружной рекламы. Благодаря малому энергопотреблению, устойчивости к износу и простой установке, такой вид освещения популярен среди домашних мастеров и профессиональных электромонтажников.
Основу конструкции составляет гибкий диэлектрический материал — обычно это полиимид или термостойкий силикон. Он обеспечивает необходимую прочность и при этом допускает изгиб под острым углом. Поверхность может быть герметизирована, что определяет класс защиты: IP67 или IP68 подойдут для влажных и запыленных сред, а открытые версии — исключительно для сухих помещений.
На самой плате размещены SMD-светодиоды — они бывают разной мощности и размера. Например, чипы SMD 3528 обеспечивают мягкий декоративный свет, SMD 5050 обладают большей яркостью и цветовой насыщенностью, а SMD 5630 выдают максимум светового потока при минимальном числе элементов. Чем больше диодов на погонный метр, тем выше яркость, при этом плотность может варьироваться от 60 до 240 штук.
Параллельно с диодами монтируются токоограничивающие резисторы, без которых цепь вышла бы из строя уже в первые часы работы. Эти элементы стабилизируют питание и защищают ленту от перегрева.
Разметка по всей длине позволяет точно отрезать нужный сегмент по заранее нанесенным линиям. Это удобно при подгонке под нестандартные размеры.
Для быстрого монтажа с обратной стороны предусмотрен самоклеящийся слой — обычно это акриловый термостойкий состав, который надежно фиксирует ленту на металле, пластике или дереве.

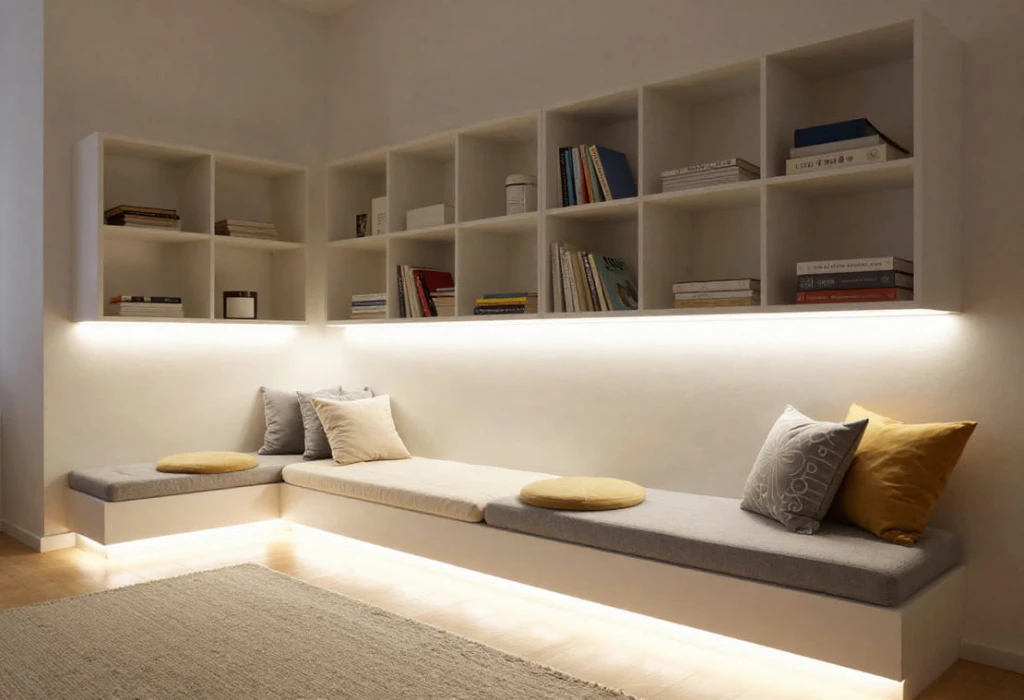

Как работает аналоговая светодиодная лента
Аналоговая светодиодная лента — это простейший тип ленты, в котором нет цифровых микросхем или адресной логики. Она светится целиком, без возможности управлять отдельными участками, и именно это делает ее наиболее доступным и понятным вариантом. Когда пользователи задаются вопросом, как работает светодиодная лента, чаще всего речь идет именно об аналоговом варианте.
Такие ленты продаются в стандартных катушках, как правило, по 5 метров. Они бывают как одноцветными, так и многоцветными. В одноцветных моделях используется только один тип диодов, и цвет свечения изначально задан: белый (холодный или теплый), синий, красный и так далее. Многоцветные, или RGB-ленты, работают за счет смешения трех базовых цветов — красного, зеленого и синего. Это достигается тем, что в каждом светоизлучающем элементе размещены три кристалла, каждый из которых может управляться независимо.
Конструктивно лента разбита на повторяющиеся участки — сегменты. Обычно в одном сегменте размещаются 3 или 6 светодиодов. Внутри сегмента диоды соединены последовательно, поэтому их напряжения складываются. Все сегменты подключаются между собой параллельно: это значит, что по всей длине ленты напряжение остается стабильным, но с ростом длины увеличивается потребляемый ток.
Фото: freepik / freepik.com
Управление аналоговой лентой построено на изменении общего питающего сигнала. Самый простой способ — регулировка подаваемого напряжения: при его увеличении яркость возрастает. Однако гораздо чаще применяется широтно-импульсная модуляция. Этот способ подразумевает очень быструю подачу и отключение напряжения. Частота остается за пределами восприятия глаза, но меняется длительность включенного состояния — именно она и определяет яркость свечения. Если сигнал активен большую часть времени, диоды кажутся яркими, если большую часть времени выключены — свет тускнеет.
В RGB-лентах каждый из трех каналов (R, G и B) управляется своей собственной ШИМ-схемой. Так достигается множество оттенков: например, при одновременной активации красного и зеленого кристаллов можно получить желтый цвет. Для управления используются диммеры, контроллеры, пульты дистанционного управления.
Аналоговые светодиодные ленты особенно удобны в тех случаях, где важно простое и равномерное освещение: в интерьерах, под столешницами, вдоль потолочных карнизов, за телевизорами или в витринах. Их можно нарезать по меткам, адаптируя под нужную длину, а плотность размещения светодиодов позволяет подобрать подходящий уровень яркости. Простота схемы, низкая цена и надежность сделали их популярным решением для бытового и декоративного освещения.

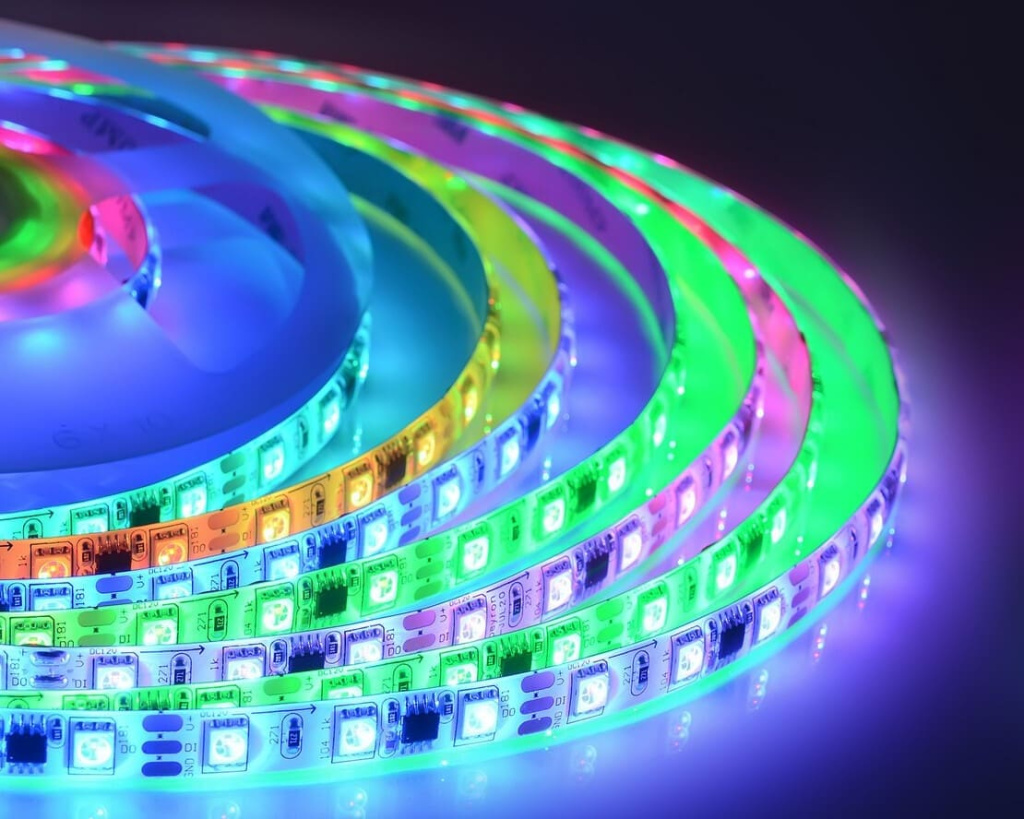

Как работает цифровая светодиодная лента
Цифровая светодиодная лента, которую также называют адресной, отличается тем, что каждый ее светодиод может управляться отдельно. В отличие от обычных (аналоговых) лент, где все диоды светятся одинаково, здесь каждый элемент способен менять цвет и яркость независимо от остальных. За счет этого становятся возможны сложные визуальные эффекты: бегущие огни, плавные переливы, анимация и динамичные световые рисунки.
Внутри такой ленты каждый светодиод подключен к собственной микросхеме. Эти чипы соединяются последовательно и получают сигналы от центрального контроллера — например, Arduino, Raspberry Pi или другого совместимого устройства. Управляющая плата формирует поток данных, в котором указано, каким должен быть цвет и уровень яркости у каждого светодиода. Микросхема считывает только свою часть команды, а остальную информацию передает дальше по цепочке.
Благодаря такому принципу, каждый диод становится «адресным» — он обрабатывает именно тот набор данных, который предназначен ему. В результате возможно полное индивидуальное управление. Именно поэтому, говоря о том, как работает адресная светодиодная лента, речь идет не просто о подаче питания, а о передаче и обработке цифровой информации.
Внешне лента похожа на аналоговую: она также выпускается в виде гибкой полосы с возможностью нарезки по меткам. Однако ее конструкция сложнее — в каждом сегменте находится встроенный драйвер или отдельный микроконтроллер. Распространенные типы: WS2812B, SK6812, APA102 и другие.
Управление цветом основано на RGB-смешении. Каждый канал — красный, зеленый и синий — настраивается независимо, благодаря чему можно создавать любые оттенки. Причем на одной и той же ленте одновременно могут отображаться десятки разных цветов.
Адресные ленты находят применение там, где важна гибкость светового дизайна: сцены, витрины, клубы, интерактивные инсталляции, наружная реклама и даже жилые помещения с системой «умный дом». Возможности ограничиваются лишь фантазией и техническими характеристиками контроллера.

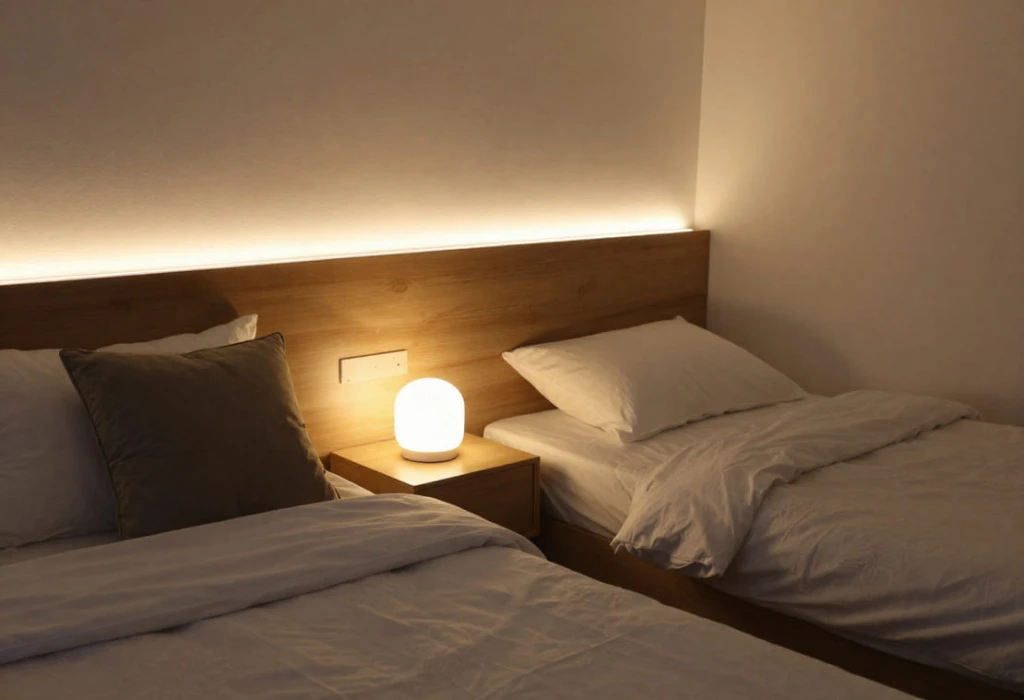

Параметры светодиодной ленты
Рабочее напряжение: основа совместимости
Светодиодные ленты работают от постоянного напряжения, и этот параметр — один из ключевых при подборе. Наиболее распространены модели на 12 В — они подходят для большинства бытовых задач и совместимы с широким ассортиментом блоков питания. Для более мощных систем применяются ленты на 24 В и 36 В. Их преимущество — стабильная яркость даже при длинных участках, а также меньшее падение напряжения на концах. Также существуют ленты, подключаемые напрямую к сети 220 В, но они обязательно содержат встроенные выпрямители и требуют осторожности в использовании. Без соответствующего опыта монтаж таких решений не рекомендуется.
Тип светодиодов: маркировка и светоотдача
Каждая лента комплектуется диодами определенного типа, которые обозначаются четырехзначным кодом: 2835, 3528, 5050, 5730 и так далее. Эти цифры указывают размеры корпуса в миллиметрах: первые две — длина, вторые — ширина. Например, SMD 3535 — это светодиод размером 3,5 × 3,5 мм. От размеров зависит мощность и тепловая нагрузка: крупные диоды обычно ярче, но и требуют лучшего охлаждения.
Плотность диодов: световой поток и равномерность
Плотность — это количество светодиодов на один метр. Наиболее часто встречаются ленты с 30, 60, 90, 120 или 240 диодами. Чем выше этот показатель, тем ярче и равномернее свет. Высокая плотность особенно важна при установке в нишах, стеклянных полках или на отражающих поверхностях. Однако плотность влияет и на энергопотребление, а значит, требует соответствующего блока питания и может увеличить бюджет проекта.
Фото: freepik / freepik.com
Цвет свечения: от одноцветных до RGBW
Ленты могут быть монохромными — с одним фиксированным цветом (белым, красным, синим и др.), или многоцветными — RGB и RGBW. Белый свет бывает теплым, нейтральным и холодным — его выбирают в зависимости от задач освещения. В RGB-моделях цвет формируется за счет смешения трех каналов. В RGBW добавляется четвертый — чисто-белый, что дает больше гибкости при работе с оттенками.
Цвет подложки: эстетика монтажа
Плата, на которую установлены диоды, может быть белой, серой или коричневой. Это влияет исключительно на внешний вид ленты в нерабочем состоянии. При открытом монтаже выбор подложки важен: белая лента незаметна на светлой мебели, темная — на темных фонах. В случае скрытого размещения этот параметр роли не играет.
Класс защиты: условия эксплуатации
Индекс IP определяет, насколько лента устойчива к влаге, пыли и механическим повреждениям. Для сухих помещений подойдет IP20 — это открытая лента, не герметизированная. Для влажных зон, улицы или промышленных помещений необходимы более защищенные модели: IP65, IP67 или IP68. Последняя выдерживает длительное погружение в воду и может использоваться, например, в бассейнах.
Возможность резки: строго по меткам
Ленты нельзя нарезать произвольно. Резка допускается только в специально обозначенных местах — обычно это значок ножниц на плате. Шаг резки зависит от схемы: от 5 до 10 см. Соблюдение этих границ критично: разрез вне метки приводит к потере работоспособности участка или всей ленты.
Дополнительное оборудование для работы светодиодной ленты
Светодиодная лента сама по себе не является полноценной осветительной системой — это лишь один из компонентов. Чтобы она функционировала корректно, требуется целый набор вспомогательного оборудования, начиная от источника питания и заканчивая управляющими устройствами. Подбор этих элементов зависит от типа ленты, ее длины, цветности и предполагаемых режимов работы.
Первое, без чего невозможен монтаж, — это коннекторы. Они обеспечивают соединение отдельных отрезков ленты между собой или с блоком питания. Представляют собой кабели с пластиковыми зажимами, которые фиксируются на токопроводящих дорожках платы без пайки. Это удобно, особенно при использовании в готовых интерьерах или при необходимости быстрой замены элементов.
Если речь идет о RGB-лентах, то необходим контроллер — устройство, управляющее цветами, яркостью и эффектами. Современные модели предлагают 20–35 встроенных режимов: от простого мигания до сложных динамических сцен. Большинство контроллеров поддерживает дистанционное управление. Именно такие модели и дают ответ на вопрос, как работает светодиодная лента с пультом: сигналы с пульта передаются на контроллер, который интерпретирует команды и передает управляющие импульсы каждому каналу. Пользователь может менять цвет, включать режим «бегущей волны», выставлять таймер или настраивать уровень яркости — все это без физического доступа к ленте.
Для монохромных решений чаще применяются диммеры — устройства, регулирующие яркость. Они могут быть как проводными (с кнопкой), так и дистанционными. Устанавливаются между блоком питания и лентой. В простых системах диммер — единственное управляющее устройство, в более сложных — работает в связке с датчиками освещенности или системой автоматизации.
При большой длине ленты (более 5 м) возникает необходимость в усилителе сигнала. Он устанавливается в линию после контроллера и помогает передавать управляющие импульсы на всю длину без потери синхронности. В некоторых случаях применяются дополнительные контроллеры вместо усилителей, но это усложняет систему: каждый участок требует отдельного пульта или настроек.
Центральным элементом любой светодиодной цепи остается блок питания. Он понижает напряжение с бытовых 220 В до нужных 12 или 24 В. Без него подключение к сети невозможно. Для стабилизации тока в некоторых случаях используют драйверы — особенно в цепях со светодиодными лампами, где важна постоянная сила тока. Они предотвращают пульсации и обеспечивают длительный срок службы светодиодов.
Часто задаваемые вопросы о работе светодиодной ленты
Как работает светодиодная лента в составе умного дома?
Для работы в составе умного дома все контроллеры должны поддерживать единый протокол управления — например, Wi-Fi или IP-подключение. Совместимость и однотипность оборудования критичны для синхронной работы.
Какие нюансы важны при установке ленты?
Светодиоды хоть и маломощные, но выделяют тепло, поэтому лента должна размещаться в алюминиевом профиле и не соприкасаться с источниками внешнего нагрева. Это улучшает теплоотвод и продлевает срок службы. Большинство профилей рассчитаны на ширину ленты 8–10 мм.
От чего зависит эффективность свечения?
Яркость и равномерность освещения определяются не только характеристиками диодов, но и плотностью их размещения, качеством покрытия, типом рассеивателя и внешними условиями: пыль и влажность снижают светоотдачу со временем.
Светодиодная лента — это универсальный и технологически продуманный источник света, сочетающий гибкость монтажа, энергоэффективность и широкие возможности управления. Понимание ее устройства, принципов работы и ключевых параметров позволяет осознанно подобрать решение под конкретную
