Как подключить светодиодную ленту: этапы монтажа и схемы
30.01.2026
432
Сохранить статью:
Как подключить светодиодную ленту? На первый взгляд процесс кажется элементарным, но он включает несколько важных технических нюансов: правильный выбор и расчет мощности блока питания, обеспечение качественного контакта, необходимость усилителей сигнала для длинных отрезков и использование контроллеров для RGB-лент.
Что учесть? При подключении используют одну из нескольких схем, которые зависят от цвета светодиодов и количества лент. Если их несколько, то для монтажа понадобится еще приобрести и диммер помимо блока управления. После завершения технических работ останется все настроить в приложении через телефон.
Особенности светодиодной ленты

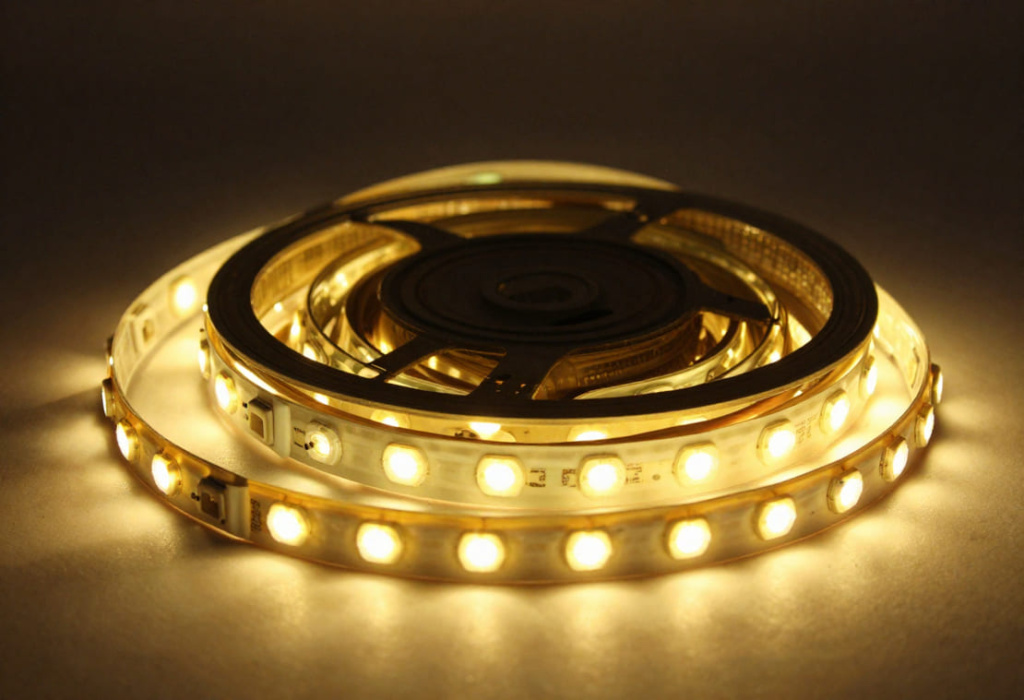

Светодиодная (LED-) лента — это гибкая полоска-плата, на одной стороне которой расположены источники лучей, а на другой нанесен клей для крепления к поверхности. Обычно диоды объединяются в небольшие группы — чаще всего по три штуки, но встречаются и другие варианты. Узнать границы такой части легко по контактным площадкам и специальным линиям, по которым полоску-плату можно разрезать.
Фото: freepik / freepik.com
Как подключить светодиодную ленту своими руками? Чтобы получить необходимую длину, нельзя резать плату, где попало — использовать нужно строго отмеченные линии. Если их нет, допускается разделение по длинным контактным площадкам или между короткими, но при этом важно сохранить контакты с обеих сторон. Полярность тоже играет роль: обозначения на самой ленте подскажут, какой из них за что отвечает. Обычно полоски продаются в катушках по пять метров, но могут реализовываться и по метрам.
Если лента будет работать на улице или во влажном помещении, стоит обратить внимание на степень ее защиты. Она обозначается кодом IP: первая цифра отвечает за охрану от пыли, вторая — от влаги. Чем выше значение, тем надежнее защита.
По типу светодиодов ленты делятся на SMD и DIP. Цифры в маркировке обозначают размер светодиодного чипа в десятых долях миллиметра. Например, SMD 3528 — это корпус 3,5×2,8 мм, а SMD 5050 — 5×5 мм. От размера и конструкции чипа зависят и световые характеристики.
Яркость LED-ленты измеряется по световому потоку. Косвенно о параметре можно судить и по тому, сколько диодов находится на одном метре. Чем их больше, тем свет сильнее.
По цвету свечения ленты бывают как однотонные, так и RGB. Последние способны смешивать красный, зеленый и синий каналы, создавая практически любой оттенок. Но у RGB-лент есть нюанс: они плохо подходят для белого.
Если вам нужен именно нейтральный яркий свет, лучше выбирать платы с белыми светодиодами. Они бывают теплые (WW), нейтральные (NW) и холодные (CW). Это важно для человека. Теплый оттенок создает уютную домашнюю атмосферу, а холодный больше подходит для трудовой зоны.
Что нужно для подключения светодиодной ленты
Как установить и подключить светодиодную ленту? Для начала нужно подготовить основные материалы и инструменты. Из обязательного — сама плата и блок питания, который будет подавать на нее напряжение, какое необходимо. Чтобы подключить светодиодную ленту к сети 220 В, используют провода. Чаще всего берут двухжильный ШВВП-М с сечением 2 × 0,75 мм². К такому проводу можно самостоятельно прикрутить вилку или взять уже готовый сетевой шнур, где с одной стороны она, а с другой — оголенные концы для подключения.
Из инструментов пригодятся:
- отвертка — для закрепления проводов в клеммах блока питания;
- специальный инструмент для снятия изоляции или, при аккуратной работе, обычный строительный нож;
- паяльник с припоем и паяльной пастой — если планируете припаивать провода к контактным площадкам ленты.
Если последний процесс настораживает, можно обойтись без пайки. Существуют специальные коннекторы для светодиодных лент. Они защелкиваются на контактных площадках и надежно фиксируют соединение. Работа с ними еще удобнее, если под рукой есть кримпер — инструмент для зачистки проводов и обжима наконечников. Это ускоряет процесс и делает соединения аккуратными и безопасными.

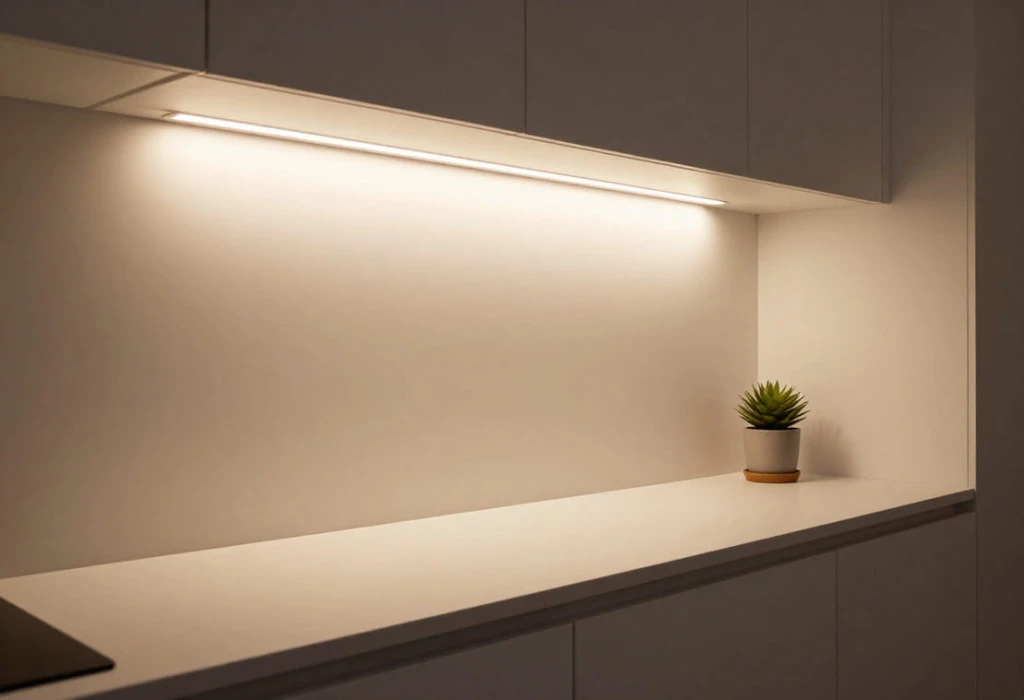

Как правильно подключить светодиодную ленту к 220 В
Подключают светодиодную ленту к сети 220 В исключительно через блок питания. Он понижает напряжение до безопасного для LED-платы уровня — как правило, это 12 или 24 В. Так как напрямую светодиодную ленту в розетку подключать нельзя, к ней идет дополнительно блок питания. Это – верная и безопасная технология.
Как подключить светодиодную ленту через блок питания? Потребуется:
- блок питания с выходным напряжением, подходящим под вашу ленту (12 В или 24 В);
- сетевой шнур или вилка для подключения его к розетке 220 В.
Как подключить светодиодную ленту к розетке:
- Подготовьте ленту. Если она идет в бухте, ее можно укоротить до требуемого размера. Резать нужно строго по отмеченным линиям — на них обычно нанесены контакты.
- Проверьте характеристики блока питания. Убедитесь, что его выходное напряжение совпадает с показателем ленты. Мощность блока питания должна быть не меньше суммарной мощности всей платы. Еще лучше — с запасом в 20–30 %.
- Подключите ленту к блоку питания. Соедините контакты с учетом полярности. Это плюс к плюсу, минус к минусу. Часто первый помечен как V+ или +12V, второй — как V- или GND. Если используются провода, красный обычно означает плюс, а черный — минус.
- Подключите блок питания к сети 220 В. Его соедините с вилкой или готовым сетевым шнуром и включите в розетку.
- Проверьте работу. После подачи питания лента должна загореться. Если этого не произошло, проверьте полярность и контакты.
Фото: freepik / freepik.com
Несколько важных моментов, как правильно подключить светодиодную ленту через выключатель:
- проводку необходимо выполнять аккуратно и надежно, избегая скруток;
- если опыта работы с электричеством нет, безопаснее доверить подключение специалисту;
- для улицы или ванной комнаты выбирайте оборудование с соответствующей степенью защиты.

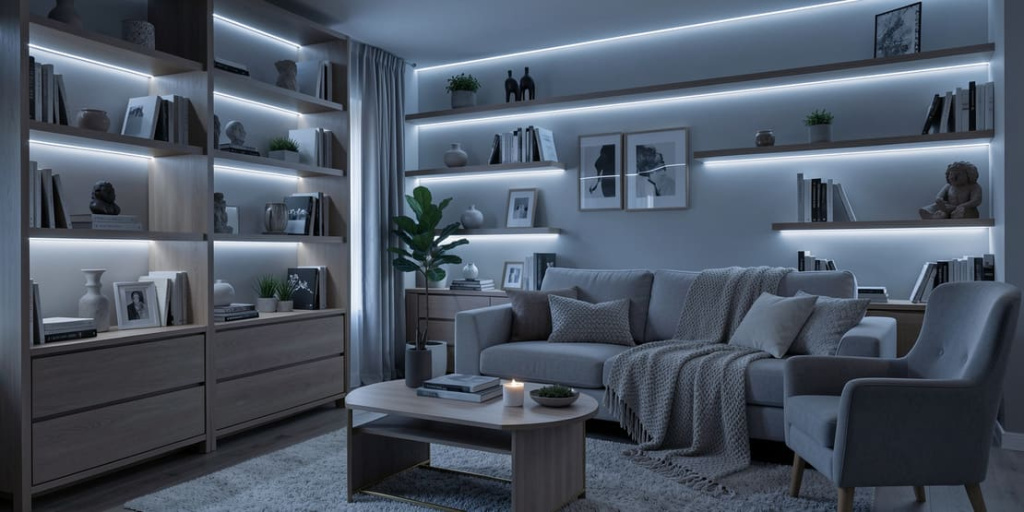

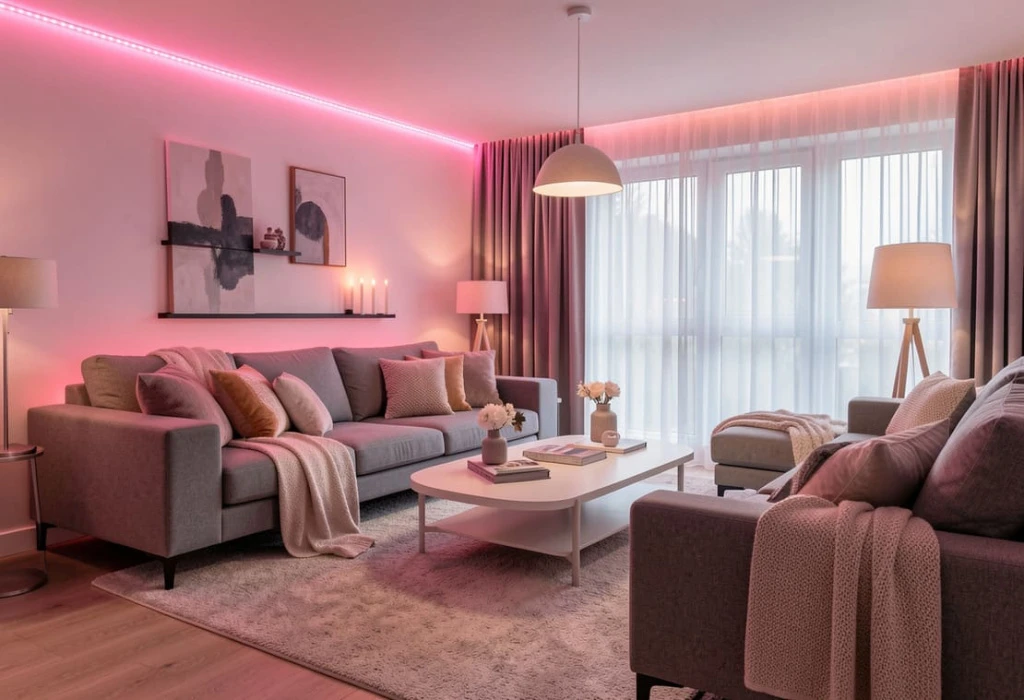

Схемы подключения светодиодной ленты
Подключение одной одноцветной светодиодной ленты
Такой вариант подходит в самых простых случаях. Это когда нужно запитать только одну ленту и менять ее яркость не планируется. Речь идет о платах с постоянным белым свечением или одноцветных вариантах — например, красных, синих, зеленых.
Фото: freepik / freepik.com
Этот способ используют, если включена только одна катушка ленты, а диммирование не требуется. Иногда можно заметить, что ближе к концу платы яркость снижается. Это связано с падением напряжения по длине проводника.
Подключение нескольких одноцветных светодиодных лент к одному блоку питания (БП)
Этот способ применяют, когда нужно подключить сразу несколько катушек ленты. Но запитывать их хочется от одного общего блока питания. Подходит в ситуациях, когда:
- используется несколько отрезков или катушек ленты;
- есть возможность установить один мощный блок питания;
- можно проложить провод достаточного сечения для напряжения 12/24 В;
- регулировать яркость не требуется;
- ленты имеют постоянное белое или одноцветное свечение.
Очень важно: подключать платы последовательно одна за другой в виде цепочки нельзя. В этом случае через первую ленту проходит ток, необходимый для питания всех последующих. Это приводит к ее перегреву, снижению ресурса и неравномерной яркости.
Если на конце длинного отрезка снова появляется заметное падение яркости — питание также можно подать с двух сторон. Это разгружает дорожки и помогает сохранить одинаковый уровень света по всей длине.
Подключение двух и более одноцветных светодиодных лент к нескольким БП
Этот вариант применяют тогда, когда нужно запитать сразу несколько плат, но установить один общий мощный блок питания невозможно. Например, если к месту монтажа подведено только сетевое напряжение 230 В, а подходящего места для большого БП просто нет.
Фото: freepik / freepik.com
Такое решение подходит, если выполняются следующие условия:
- используется несколько катушек ленты;
- к зоне монтажа выведено напряжение 230 В;
- разместить один большой блок питания невозможно;
- можно установить несколько БП рядом с каждой лентой;
- диммирование не требуется;
- используются одноцветные или белые платы с постоянным свечением.
В этой схеме каждая лента запитывается от своего отдельного БП. Обычно блок располагают максимально близко к плате. Это позволяет использовать короткий отрезок низковольтного кабеля, а значит — и провод меньшего сечения. На все блоки подается сетевое напряжение 230 В.
Подключение одной одноцветной светодиодной ленты с использованием диммера
Этот вариант выбирают, когда важна возможность регулировать яркость. Он применяется для одноцветных или белых лент, если подключается только одна катушка. Подходит в случаях, когда:
- используется одна лента;
- требуется регулировка яркости;
- цвет свечения постоянный.
Диммер устанавливается между блоком питания и LED-лентой. Он изменяет величину подаваемого напряжения или ширину импульсов питания, что и позволяет плавно менять яркость.
Подключение нескольких одноцветных светодиодных лент с использованием диммера
Такую схему выбирают, когда нужно управлять яркостью сразу нескольких плат. Она подходит при следующих условиях:
- используется несколько катушек;
- требуется регулировка яркости;
- ленты одноцветные или белого свечения.
Подключение нескольких одноцветных светодиодных лент с использованием диммера и усилителей
Этот вариант применяют тогда, когда общая мощность подключаемых плат превышает допустимую нагрузку на диммер. То есть один он просто не справится с суммарным током. Такая схема подходит, если:
- используется несколько катушек ленты;
- яркость нужно регулировать;
- мощность всей системы выше, чем может выдержать диммер;
- используются одноцветные или белые ленты.
Усилители подключаются после диммера и повторяют управляющий сигнал. Но питание на каждую группу лент подается уже от отдельных блоков питания. Благодаря этому можно использовать не один большой и сильно греющийся БП, а несколько более компактных. Это упрощает монтаж, снижает тепловую нагрузку. Еще это позволяет применять более тонкие провода на коротких участках между блоком и лентой.
По сути, диммер управляет только сигналом, а усилители берут на себя силовую часть.
Важное примечание для всех схем подключения: если потребляемая мощность ленты превышает 9,6 Вт на метр, ее необходимо устанавливать на алюминиевый профиль. Это делается для отвода тепла и продления срока службы диодов.

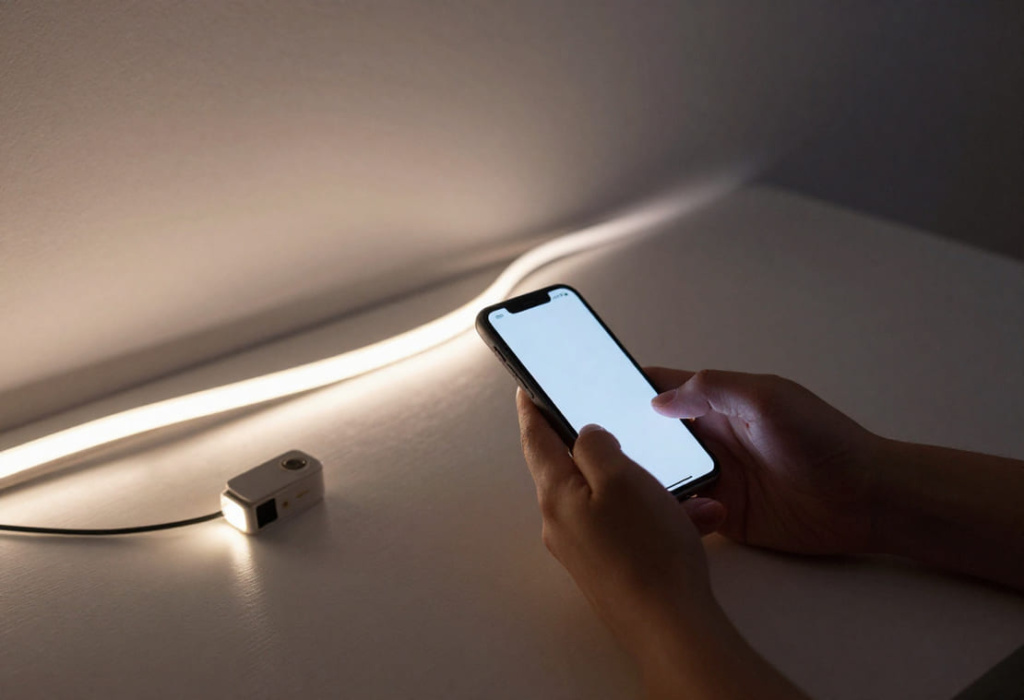

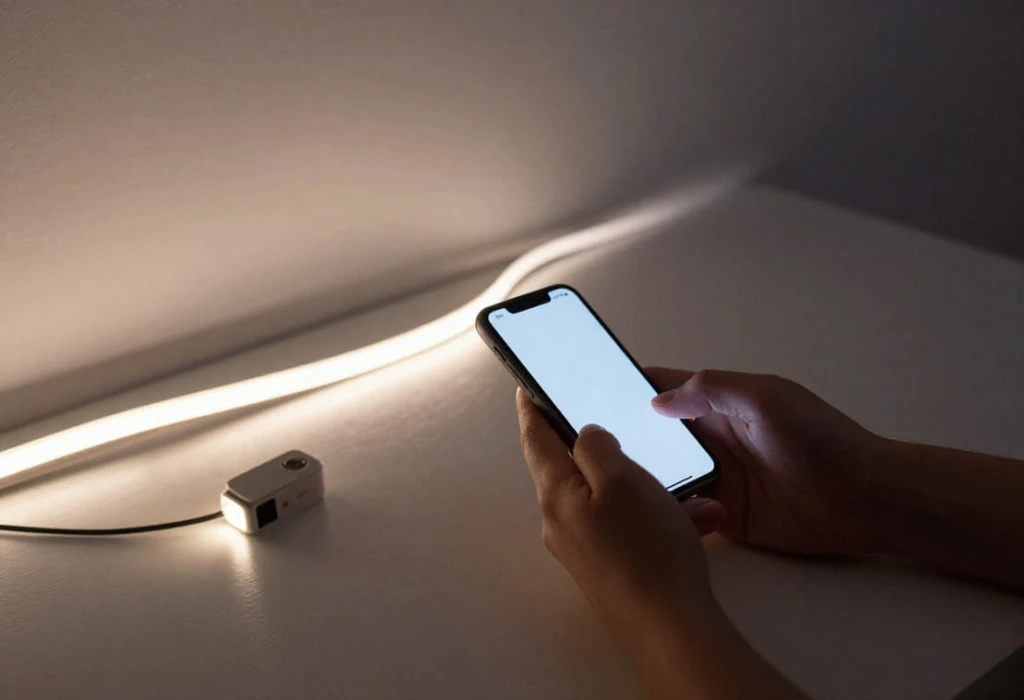

Как подключить светодиодную ленту к телефону
Как подключить светодиодную ленту без блока питания? Светодиодную ленту можно подключить к смартфону через Bluetooth или Wi-Fi. Все зависит от того, какой модуль встроен в контроллер, управляющий платой.
Подключение через Bluetooth
Перед тем, как подключать светодиодную ленту к блютус, убедитесь, что в ее контроллере есть Bluetooth-модуль. Процедура присоединения:
- Установите приложение производителя. Его можно найти в App Store или Google Play.
- Переведите контроллер в режим сопряжения. На корпусе есть кнопка Bluetooth. Ее нужно зажать и удерживать, пока индикатор не начнет часто мигать — это будет означать, что устройство готово к подключению.
- Откройте приложение и выполните поиск устройств. Программа просканирует доступные Bluetooth-устройства и отобразит вашу ленту в списке. Останется нажать «Подключить».
- Подтвердите соединение. После успешного подключения индикатор на контроллере перестанет мигать, а в приложении появится статус «Подключено».
Следует учитывать, что радиус работы Bluetooth ограничен. Обычно это не меньше 10 метров, но стены и перекрытия могут сокращать расстояние. Если вы уходите из зоны действия, дистанционное управление пропадает, но при возвращении оно восстанавливается.
Подключение через Wi-Fi
Этот способ как нельзя лучше подойдет для подключения светодиодных лент, к которым прикреплен Wi-Fi-контроллер. Он удобен тем, что управление возможно из любой точки квартиры, где есть покрытие сети. Основные шаги:
- Подготовьте данные сети. Нужно знать название Wi-Fi (SSID) и пароль. Иногда вход выполняется только в сеть 2,4 ГГц — это стоит учитывать.
- Установите приложение производителя. В нем интерфейс для настройки и управления.
- Подключите контроллер к питанию. Обычно это небольшой блок с разъемами для присоединения ленты. Включите его в розетку рядом с роутером.
Фото: freepik / freepik.com
- Переведите контроллер в режим настройки. Нужно нажать и удерживать кнопку несколько секунд, пока индикатор не начнёт быстро мигать.
- Следуйте инструкциям приложения. Подключите телефон к временной точке доступа контроллера, затем выберите домашнюю сеть Wi-Fi и введите пароль.
- Дождитесь завершения синхронизации. Когда соединение установлено, индикатор на контроллере начнет гореть.
Существует два основных режима подключения:
- ES (Easy Setup). Это когда контроллер автоматически находит сеть и подключается через приложение.
- AP (Access Point). Когда контроллер создает свою точку доступа, и вы вручную указываете сеть и пароль.
Часто задаваемые вопросы о подключении светодиодной ленты
Как подключить умную светодиодную ленту к Алисе?
Как ни печально, это возможно, только если плата поддерживает работу в экосистеме Яндекс «умный дом». Это указывается в инструкции или на упаковке. Если лента работает только с другими голосовыми ассистентами, подсоединить ее к Алисе напрямую не получится.
Как подключить светодиодную ленту к приложению от Яндекс:
- Подключите плату к розетке.
- Откройте приложение «Дом с Алисой» на смартфоне.
- Добавьте устройство. Если окно с предложением добавить новую технику не появилось автоматически, нажмите «+» в правом верхнем углу. Затем выберите пункт «Устройство умного дома», после этого — «Яндекс» и «Лента».
- Следуйте подсказкам на экране.
Обратите внимание: лента должна подключаться к сети Wi-Fi 2,4 ГГц. Если у роутера есть сеть 5 ГГц, выбирайте именно 2,4 ГГц.
После того, как вы подключите светодиодную ленту через телефон, она появится в списке устройств «умного дома». Теперь ей можно управлять голосом: включать/выключать, регулировать яркость и менять цвет, добавлять в сценарии вроде «Доброе утро» или «Киносеанс».
Если смарт-лента сделана не Яндекс, на коробке или в инструкции обязательно указывается, какое приложение использовать. Обычно это фирменное ПО бренда или совместимая платформа.
Как подключить светодиодную ленту через приложение:
- Установите ПО производителя.
- Вставьте ленту в розетку. При первом включении она замигает — это режим поиска сети.
- Добавьте устройство в приложении. Для этого выберите тип устройства. Подключите его к вашей сети Wi-Fi 2,4 ГГц.
- Авторизуйтесь — и устройство появится в экосистеме «умного дома».
Чаще всего лента определяется как осветительный прибор. Но ей можно задать любое удобное имя, чтобы конкретизировать команды.
Полезные советы:
- Если лента не подключается — проверьте, что телефон тоже подсоединён к сети 2,4 ГГц.
- Если она не мигает, выполните сброс (подать и снять питание несколько раз подряд).
- Не отключайте ленту из розетки, если хотите подавать команды голосом.
- Удобнее подсоединять ее через «умную розетку» — тогда можно управлять и питанием.
Как подключить RGB-ленту?
RGB-плата подсоединяется почти так же, как и одноцветная, но в цепь добавляется еще одно устройство — RGB-контроллер. Именно он распределяет сигнал по каждому цветному каналу и формирует нужный оттенок. Общая схема выглядит так: розетка — блок питания — RGB-контроллер — RGB-лента. От БП к контроллеру идут два провода: плюс и минус. От него к ленте — четыре: общий плюс и три минусовых канала для красного, зеленого и синего цветов. Контроллеры отличаются по мощности, наличию пульта или Wi-Fi-/Bluetooth-управления, программами эффектов. Но принцип работы всегда один: он регулирует интенсивность каждого цвета и тем самым смешивает оттенки.
Как подключить светодиодную ленту на кухне?
Для кухни обычно делают мягкую подсветку рабочей зоны — под навесными шкафами. Это удобно и красиво, а освещение не бьёт в глаза.
Основные рекомендации:
- Лучше выбирать ленты с влагозащитой и силиконовым покрытием.
- Для установки лучше использовать монтажные профили, скобы или прозрачные клипсы.
- Блок питания и контроллер оптимально размещать подальше от раковины и плиты.
Как подключить светодиодную ленту к пульту?
Чтобы управлять подсветкой с этого устройства, одной платы недостаточно. Нужен специальный контроллер, который принимает сигнал с пульта и передает команды ленте.
Общий порядок подключения:
- Отсоедините питание и убедитесь, что сети обесточены.
- Подготовьте кабели, инструмент и рабочее место.
- Проверьте, чтобы напряжение ленты, контроллера и блока питания совпадало.
- Подключите БП к контроллеру. Это делается по клеммам +V и -V.
- Подсоедините ленту к выходным клеммам контроллера. При коннекторах — вставить в разъем, при пайке — аккуратно залудить контакты и припаять.
- Убедитесь, что полярность не перепутана.
- Установите батарейки в пульт и выполните пробный запуск.
- После проверки зафиксируйте соединения и изолируйте их, например, термоусадкой.
Как подключить светодиодную ленту к диммеру?
Чтобы регулировать яркость светодиодной ленты, ее подключают через него. Схема простая: розетка или сеть 220 В — блок питания — диммер — светодиодная плата. Диммер ставится в разрыв цепи между БП и лентой. У него есть два входа (In) — сюда подключается выход блока питания. И присутствует два выхода (Out) — они идут на ленту. Важно соблюдать полярность: плюс к плюсу, минус к минусу. Если перепутать, лента работать не будет или выйдет из строя.
Как подключить светодиодную ленту в машине?
Если она устанавливается снаружи, нужна влагозащита не ниже IP65. В салоне можно использовать обычные модели, но с качественной изоляцией контактов. Как ни странно, подключить светодиодную ленту 12 вольт в автомобилях очень просто, так как они часто работают на том же напряжении.
Подсветку делают в разных местах: в бардачке, багажнике, под торпедо, под сиденьями, в ногах пассажиров. Как происходит подключение светодиодной ленты к выключателю? Это зависит от того, как именно она должна работать. Есть варианты: вместе с плафоном салона, при включении габаритов или всегда от отдельного выключателя.
Пример первого способа (к освещению салона):
- Найти провода, идущие к потолочному светильнику.
- Подключить плюс ленты к плюсовому проводу плафона. Подсоединить ее минус к одному из минусовых проводов.
- При желании установить трехпозиционный переключатель.
- Ленту закрепить на подготовленной поверхности: под панелью, на торпедо, под сиденьями. Для фиксации используют липкий слой, клей, стяжки или профиль.
Почему светодиодная лента — удобное решение? Эти платы экономичны, универсальны и просты в установке. В продаже есть модели разной длины, яркости и цвета. Главное — правильно подобрать блок питания по мощности, соблюдать полярность и использовать контроллер для RGB-подсветки.
