Как отрезать светодиодную ленту: определение длины, линии реза
16.01.2026
486
Сохранить статью:
Как отрезать светодиодную ленту? Чтобы сделать это ровно и ничего не повредить, нужно быть предельно аккуратным. Эта операция требует точности и понимания конструкции ленты, так как ошибка может вывести из строя целый сегмент. На изделии есть специальные метки, показывающие места для разреза.
Как правильно определить линию отреза? Нужно найти на ленте значок ножниц или вертикальную линию, расположенную между контактными площадками. Резать следует строго по центру этой зоны, используя острые ножницы для минимизации повреждений. После разреза зачищают контакты и наносят на них защитный лак перед подключением.

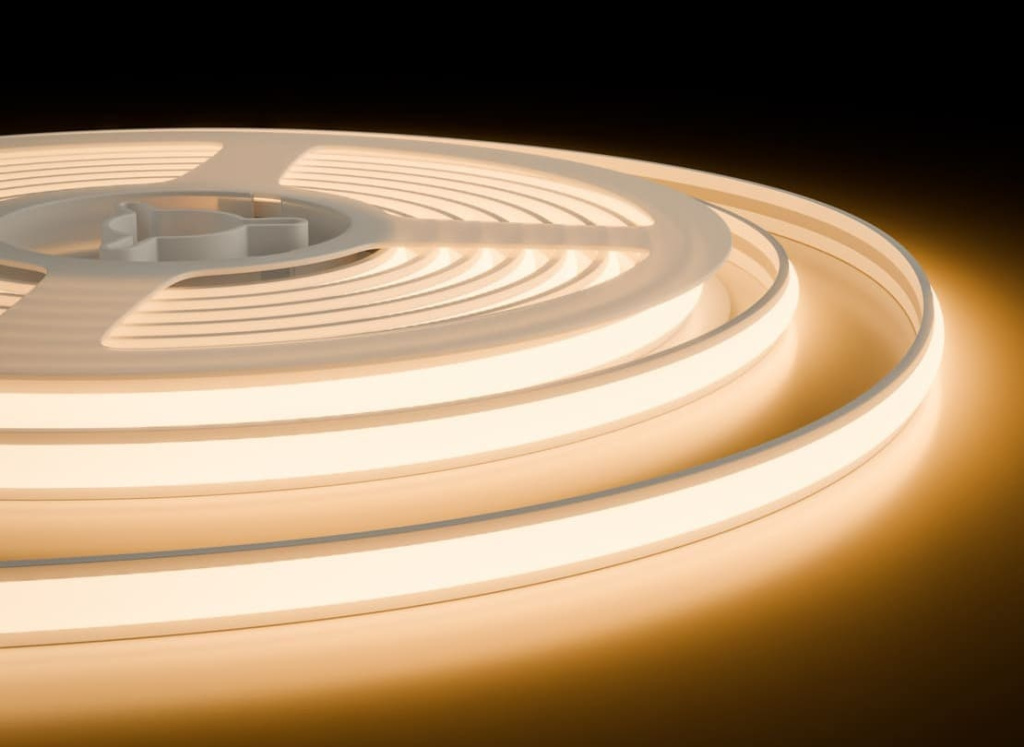

Как правильно отрезать светодиодную ленту
Стандартный размер светодиодной ленты – 5 м (12 В) или 10 м (24 В). Однако потребитель в реальности сталкивается с необходимостью монтировать ленту различной длины, в зависимости от задач.
Дополнительным ограничивающим фактором будет то, что ленту нельзя сгибать радиусом, меньшим пяти сантиметров. Иначе возникает опасность деформировать токоведущие дорожки, что приведёт впоследствии к ремонту конструкции.
Таким образом, понимание того, как можно отрезать светодиодную ленту, может потребоваться домашнему мастеру в самых разных ситуациях:
- при организации подсветки ниш, полок, пространства внутри шкафа;
- для создания светящихся надписей, фигур, окантовки периметра зданий;
- в процессе тюнинга интерьера автомашины (подсветка салона, приборной панели);
- для организации равномерного распределения освещения на длинных участках с помощью параллельного подключения LED-лент;
- с целью оформления динамических световых эффектов, когда меняется цвет или яркость светового потока;
- в ходе ремонтных работ;
- при зонировании помещений с помощью света;
- организуя независимое управление работой отдельных участков LED-ленты;
- для небольших проектов (подсветка картины, окна), когда имеются остатки светодиодной ленты.
Начнём с того, что LED-ленту резать можно. Однако делать это следует в определённых местах. Почему? Лента состоит из отдельных отрезков. Внутри отрезка элементы соединяются последовательно. Тогда как сами отрезки подключаются параллельно. Взгляните на светодиодную ленту на просвет и сами в этом убедитесь.
Надо понимать, что LED-лента – это печатная плата на гибкой основе. Внутри её идут 2 (в одноцветных моделях) или 4 (в RGB моделях) токопроводящие дорожки. Между дорожками монтируются светодиоды, количество которых зависит от расчётного напряжения.
Один светодиод потребляет 3 – 3,7 В. Соответственно, если лента рассчитана на 12 В, то в одном модуле устанавливают 3 светодиода. Соответственно, если на 24 В – тогда 6 диодов. Оставшееся напряжение остается на токоограничивающих резисторах. Число резисторов задаётся количеством светоизлучающих кристаллов в диоде.
Отсюда следует, что резать LED-ленту необходимо между светодиодными сегментами.
Обратите внимание: каждый такой элемент имеет контактную площадку. Между площадками идёт пунктирная линия либо напечатан знак «ножницы». Это и есть линия отреза. В случае отсутствия подобной разметки, режьте ленту примерно между площадками.
Принципиальных отличий между 12 В и 24 В светодиодными лентами в плане резки и соединения нет. Единственно, надо помнить, что светодиодный модуль в 12 В ленте содержит три диода, а в 24 В ленте таких светодиодов уже шесть.
Разные модели светодиодных лент на 12 В могут содержать места для резки на следующих расстояниях:
- если в ленте 30 диодов на 1 м, то через 10 см;
- если в ленте 60 диодов на 1 м, то через 5 см;
- если в ленте 120 диодов на 1 м, то через 2,5 см;
- если в ленте 240 диодов на 1 м, то через 1,25 - 1,5 см.
Как подключить отрезанную RGB светодиодную ленту? Главный нюанс – такое изделие содержит по 4 контактных площадки в конце элемента. Соединяя два фрагмента RGB-ленты, проконтролируйте, чтобы каждый цветовой канал был соединен с соответствующей площадкой. Тогда LED-светильник будет функционировать корректно.

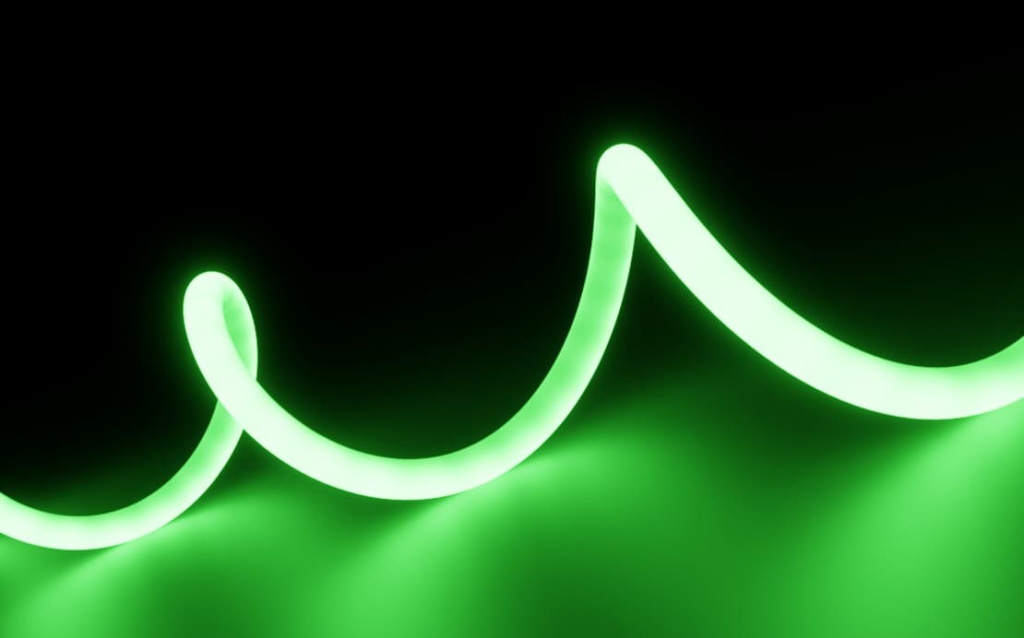

Какие светодиодные ленты можно резать
Почти все гибкие линейные LED-ленты можно резать, а именно:
- Одноцветные модели (SMD3528, SMD5050, SMD2835). Здесь место реза нанесено с кратностью 5 см или 10 см. Проконтролируйте, чтобы фрагмент ленты, отрезанный от основного изделия, имел контактную площадку, группу диодов и резисторы.
- Многоцветные RGB-модели. Маркировка соответствует одноцветным светодиодным лентам.
- Адресные модели (WS 2812B, WS 2811). Каждый светодиод управляется своим контроллером. Поэтому отрезать придётся по одному диоду. Отдельная статья нашего блога будет посвящена вопросам подключения адресной LED-ленты и способам управления ею.
- Влагозащитные модели (IP65, IP67, IP68). Элементы имеют водонепроницаемую оболочку (силиконовую либо эпоксидную). Резать ленту можно так же, как и обычное изделие. Чтобы отрезанный фрагмент был защищен от проникновения влаги, используйте специальные коннекторы или герметик.
Как отрезать светодиодную ленту с питанием 220 В? Такие LED-светильники оснащаются более толстой изоляцией и имеют конструктивные особенности, связанные со сложными схемами преобразования напряжения. Поэтому резать их, чаще всего, запрещается. В том случае, когда производитель допускает разрезание ленты, место реза имеет чёткую маркировку.

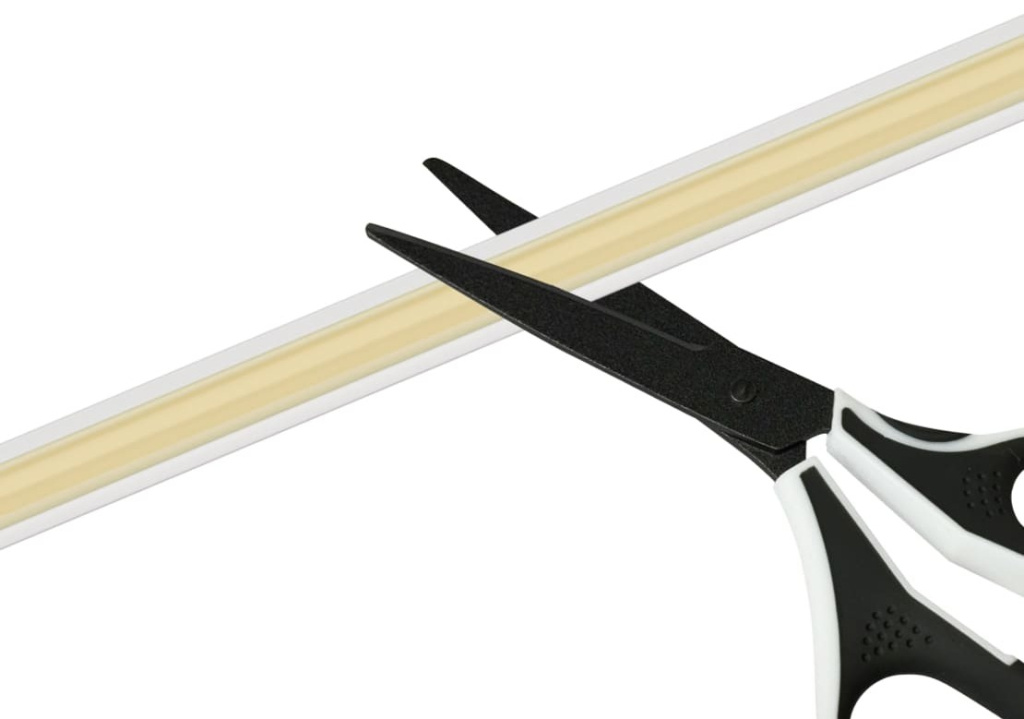

Что учесть при отрезании участка светодиодной ленты
Предположим, перед вами встала задача – как отрезать лишнее от светодиодной ленты? На первый взгляд, ничего сложного здесь нет. Тем не менее, надо понимать, что ошибка может вывести светильник из строя. Держите в голове следующие рекомендации.
Определите место разреза
Производитель, чаще всего, позаботится о том, чтобы облегчить жизнь мастеру. Ищите тонкую линию и по две металлических точки по её сторонам. Это место для пайки. На линии нанесён значок «ножницы». Именно здесь и можно резать светодиодную ленту. Расстояние между метками разреза зависит от конкретной модели LED-светильника.
Выберите светодиодную ленту
Имейте в виду, что не все ленты можно резать. Так, LED-ленты, управляемые отдельными микросхемами, известные ещё как «умные» светодиодные ленты, отрезать не получится. В качестве иллюстрации, RGB-светильник резать можно, а вот модель RGBIC – нет, так как она содержит микросхемы после каждой группы светодиодов. Микросхема управляет «своими» диодами, благодаря чему каждый элемент может отображать разные цвета вдоль светодиодных полос. Разрезав же эти полосы, вы повредите схему всего участка.
Что делать, если вы не уверены в типе ленты? Внимательно рассмотрите изделие. Есть знак «ножницы»? Значит, микросхемы отсутствуют, и в указанном месте допускается разрезание светильника. Маркировки не имеется? Ленту резать нельзя.
Подготовьте инструмент
Формально, для разрезания LED-ленты достаточно острого лезвия или ножниц. Однако не всё так просто. Если линия разреза проходит по цепи, она будет мешать освещению полосы. Поэтому профессионалы рекомендуют использовать специальный резак для светодиодной ленты. Инструмент сделан в форме ножниц с изогнутыми лезвиями из нержавеющей стали. Лезвия помогают ровно обрезать полосы, уменьшая риск неправильного разреза.
Часто задаваемые вопросы об отрезании светодиодной ленты
В какой последовательности отрезать светодиодную ленту?
Предлагаем придерживаться следующего алгоритма:
- Произведите тщательный замер пространства, где планируется разместить светильник. Решите, достаточно будет катушки длиной пять метров, или стоит взять модель в 24 В, длиной десять метров.
- Посмотрите, какая длина одного фрагмента выбранной LED-ленты (зона, которую резать нельзя). Это поможет вам оптимально спроектировать монтаж освещения «по месту».
- Нарежьте светодиодную ленту, исходя из вашего проекта и заводской маркировки.
- Предварительно изучите вопрос, как и чем правильно отрезать профиль для светодиодной ленты. После чего смонтируйте основу и соедините фрагменты LED-светильника с помощью паяльника / коннекторов. Перед установкой изделия проконтролируйте работу изделия.
Как отрезать светодиодную ленту с гидроизоляцией?
Лента с силиконовой защитой от попадания влаги (это модели IP54 и IP67, IP68) режется с соблюдением ряда правил. Важно учитывать способ герметизации изделия:
- Светодиодная лента, залитая силиконом. Резка осуществляется так же, как и обычной LED-ленты, поскольку все конструктивные элементы плотно покрыты изолирующим материалом. Отдельное внимание стоит уделить герметизации контактных площадок.
- LED-светильник в силиконовой трубке. Имейте в виду, что покрытие достаточно прочное. Трубку лучше резать острым лезвием. Это поможет избежать деформации покрытия. После чего саму ленту режем резаком или ножницами.
Как соединять отдельные отрезки светодиодной ленты?
Как соединить отрезанную светодиодную ленту с другим фрагментом? Есть 2 главных способа соединения элементов LED-ленты:
- С помощью коннекторов
Проще и быстрее всего воспользоваться специальными зажимами. Важно правильно выбрать коннекторы, исходя из модели светодиодной ленты. На что следует обратить внимание при покупке зажимов? На ширину и тип ленты, которая может быть одноцветной, RGB, RGBW, адресной. Соответственно и зажимы могут быть шириной 8, 10 или 12 мм, с 2, 4 или 5 контактами.
Подложка может быть оборудована защитным покрытием. В этом случае удалите его с контактных площадок в месте соединения. После чего откройте зажим, вставьте концы лент, проверьте, чтобы все точки контакта совпали и закройте коннектор.
- С помощью пайки
Данный способ трудоемкий, зато соединение выйдет более надёжным. Как подключить отрезанную часть светодиодной ленты при помощи пайки? Начните с зачистки места контакта от защитного покрытия и грязи. Далее туда наносится небольшое количество флюса. Потом включенным жалом паяльника прогреваются контактные площадки. После чего залуженные контакты двух фрагментов светодиодной ленты соединяются друг с другом.
Место пайки зафиксируйте на некоторое время держателем / пинцетом. Затем контактную зону прогреть паяльником, добавить немного припоя, чтобы усилить прочность соединения. Когда место пайки остынет, изолируйте соединение термоусадочной трубкой либо изолентой.
Какие ошибки часто допускают при отрезании светодиодной ленты?
Пресловутый «человеческий фактор» зачастую становится причиной того, что светильник выходит из строя. Перечислим наиболее распространенные ошибки:
- Несоблюдение техники безопасности, в частности, отказ от использования защитных средств.
- Отрезание произвольного фрагмента LED-ленты без учёта маркировки.
- Халатное отношение к изоляции контактов и мест соединения лент.
- Работа с электроприборами без отключения напряжения.
Резать LED-ленту несложно, если соблюдать несколько нехитрых правил. Во-первых, выбирайте правильное место для реза. Обычно производитель размещает на изделии линии и значок «ножницы». Во-вторых, используйте инструменты с острыми лезвиями. В-третьих, тщательно размечайте место будущего монтажа. Так вы сможете избежать лишних затрат времени и материалов.
