Как переделать люминесцентный светильник под светодиодные лампы
03.03.2026
422
Сохранить статью:
Зачем переделывать? Современные люминесцентные светильники потребляют в 2-3 раза больше электроэнергии по сравнению со светодиодными аналогами, что существенно увеличивает ваши расходы на освещение. При этом срок службы светодиодных ламп достигает 50 000 часов против 8 000 у люминесцентных ламп.
Сложно ли сделать? Переделка люминесцентного светильника под светодиодные лампы — это доступная задача даже для начинающего мастера, которая не требует специального образования или дорогостоящих инструментов. Весь процесс занимает 30-60 минут и окупается уже через 6-12 месяцев за счет экономии электроэнергии.
Модернизация освещения позволяет не только снизить энергопотребление на 60-70%, но и улучшить качество света, устранить мерцание и шум от дросселей. Светодиодные лампы обеспечивают равномерное освещение без периода разогрева и не содержат ртути, что делает их экологически безопасными.
На специализированных сайтах можно найти подробные контакты производителей светодиодных ламп и получить консультацию по выбору подходящих светильников. Следуя нашему руководству, вы получите современное энергоэффективное освещение с минимальными затратами времени и средств.
Преимущества замены люминесцентных ламп на светодиодные
Переход на светодиодное освещение открывает целый спектр возможностей для оптимизации расходов и повышения качества жизни. Современные LED-технологии демонстрируют впечатляющие показатели эффективности, которые кардинально меняют подход к организации освещения в жилых и коммерческих помещениях.
Экономия электроэнергии: конкретные цифры
Замена стандартной люминесцентной лампы мощностью 36 Вт на светодиодный аналог мощностью 18 Вт при сохранении того же светового потока обеспечивает экономию 50% электроэнергии. При работе 8 часов в день это составляет 52,5 кВт·ч в год на одну лампу. При стоимости электроэнергии 5 рублей за кВт·ч годовая экономия достигает 262 рублей с каждого светильника.
Для офиса с 20 светильниками экономия составит 5240 рублей в год, что полностью окупает затраты на переделку за 8-12 месяцев. В производственных помещениях с круглосуточным освещением экономический эффект возрастает в три раза. При этом светодиодные лампы потребляют на 70-80% меньше электроэнергии по сравнению с лампами накаливания аналогичной яркости.
Долговечность и надежность
Срок службы качественных светодиодных источников освещения достигает 50 тысяч часов против 8-10 тысяч часов у люминесцентных аналогов. Это означает, что одна LED-лампа заменит 5-6 люминесцентных за весь период эксплуатации. При этом светодиодные лампы сохраняют стабильную яркость на протяжении всего срока службы, тогда как люминесцентные источники света теряют до 30% светового потока к концу эксплуатации.
Особенно важна надежность светодиодных источников в промышленных условиях, где замена ламп в высоких пролетах связана с остановкой производства и привлечением спецтехники. Светодиодные промышленные лампы выдерживают вибрации, перепады температур и повышенную влажность значительно лучше люминесцентных аналогов.
Качество освещения и комфорт
Светодиодные лампы обеспечивают мгновенное включение без периода разогрева, характерного для люминесцентных источников. Отсутствие мерцания с частотой 50 Гц снижает утомляемость глаз и повышает концентрацию внимания. Современные LED-лампы предлагают широкий диапазон цветовых температур от теплого белого (3000К) до холодного дневного света (6500К).
Качественные светодиодные лампы обеспечивают равномерное распределение света без темных зон и резких теней. В отличие от люминесцентных ламп, которые могут создавать неприятные блики, светодиодные источники формируют комфортное для глаз освещение. Современные лампы LED-типа поддерживают диммирование, что позволяет регулировать яркость в зависимости от задач и времени суток.
Экологические преимущества
Светодиодные лампы не содержат ртути и других токсичных веществ, что упрощает их утилизацию и снижает экологические риски. Меньшее энергопотребление означает сокращение выбросов CO₂ на электростанциях. Одна замененная лампа предотвращает выброс около 200 кг углекислого газа за год эксплуатации.
Длительный срок службы светодиодов сокращает количество отходов и частоту замен, что особенно важно для труднодоступных светильников в высоких помещениях. При массовой замене люминесцентных ламп на светодиодные аналоги в масштабах города экологический эффект становится значительным – снижается нагрузка на полигоны отходов и уменьшается потребность в производстве новых ламп.
Фото: freepik / freepik.com
Специализированные решения
Современный рынок предлагает светодиодные лампы для любых задач: от миниатюрных декоративных до мощных промышленных прожекторов. Филаментные светодиодные лампы имитируют классические лампы накаливания, сохраняя их эстетику при современной эффективности. Умные светодиодные лампы интегрируются с системами "умного дома", позволяя управлять освещением удаленно и программировать сценарии работы.
Подготовка к переделке светильника
Правильная подготовка — основа безопасной и успешной переделки. Пренебрежение этим этапом может привести к поражению электрическим током или повреждению оборудования, поэтому каждый шаг требует тщательного выполнения.
Обеспечение электробезопасности
Первым и самым важным шагом является полное отключение питания светильника в распределительном щитке. Недостаточно просто выключить настенный выключатель — необходимо отключить соответствующий автоматический выключатель. После отключения обязательно проверьте отсутствие напряжения с помощью индикаторной отвертки или мультиметра, прикоснувшись к контактам патронов и проводам.
Для дополнительной безопасности наклейте предупреждающую табличку на автомат в щитке, чтобы никто случайно не включил питание во время работы. Убедитесь, что руки сухие, а рабочее место хорошо освещено дополнительным источником света. Контроль источника питания особенно важен при работе с несколькими светильниками, подключенными к одной линии питания.

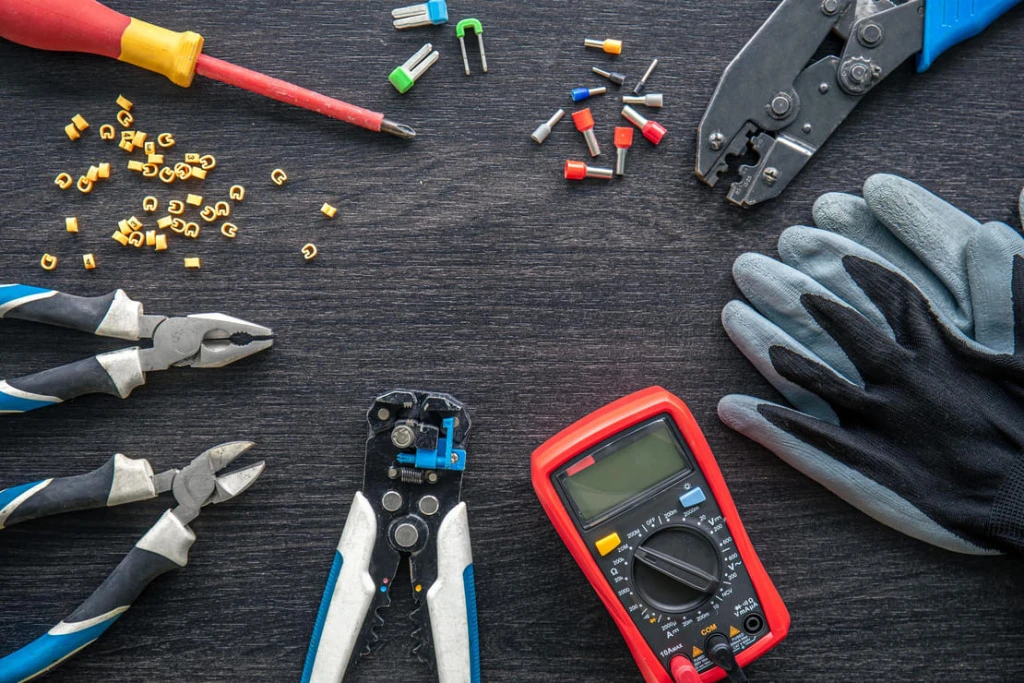

Необходимые инструменты и материалы
Для переделки люминесцентного светильника потребуется стандартный набор электромонтажных инструментов. Подготовьте отвертки с изолированными ручками (крестовую и плоскую), пассатижи, кусачки для обрезки проводов, индикаторную отвертку или мультиметр для проверки напряжения.
Из материалов понадобятся соединительные клеммы или изолента для надежного соединения проводов, маркер для обозначения проводов, а также светодиодные лампы с цоколем G13. Приготовьте небольшую емкость для складирования снятых деталей — болтов, гаек и других мелких элементов крепления. Качественные светодиодные лампы требуют правильного хранения до момента установки, поэтому подготовьте чистое место для их размещения.
Фото: pvproductions / freepik.com
Анализ существующей конструкции
Внимательно осмотрите люминесцентный светильник и определите тип установленных ламп. Большинство стандартных светильников используют лампы T8 с цоколем G13, которые легко узнать по двум штырькам на каждом конце, расположенным на расстоянии 13 мм друг от друга. Запишите мощность старых ламп — эта информация указана на корпусе лампы и понадобится для выбора светодиодных аналогов.
Изучите схему подключения, которая обычно нанесена на корпус светильника или пускорегулирующий аппарат. Стандартная схема включает электромагнитный дроссель (тяжелый металлический блок), стартеры (небольшие цилиндрические элементы) и компенсирующий конденсатор. Электрическая схема люминесцентных светильников может отличаться в зависимости от производителя, поэтому важно сфотографировать исходное подключение перед демонтажем.
Особенности работы с различными типами люминесцентных светильников
Люминесцентные светильники различаются по конструкции и способу управления. Встречаются модели с электромагнитным балластом (ЭмПРА) и электронным пускорегулирующим аппаратом (ЭПРА). Схема подключения люминесцентных ламп с ЭмПРА включает дроссель и стартеры, тогда как ЭПРА представляет собой единый электронный блок. Светодиодные лампы совместимы с обеими системами после соответствующей модификации проводки.
Выбор светодиодных ламп
При выборе LED-ламп ориентируйтесь на мощность люминесцентных предшественников, но помните о коэффициенте энергоэффективности. Светодиодная лампа мощностью 18 Вт заменит люминесцентную на 36 Вт, обеспечив такую же яркость освещения.
Обязательно проверьте длину ламп — стандартные размеры составляют 600 мм, 900 мм, 1200 мм и 1500 мм. Выбирайте лампы с цоколем G13, совместимые с существующими патронами. Для офисных помещений рекомендуется цветовая температура 4000-5000К, для жилых зон — 2700-3000К.
Качественные светодиодные лампы имеют встроенный драйвер, что позволяет подключать их напрямую к сети 220В после удаления балластных элементов. Это существенно упрощает схему подключения и повышает надежность всей системы освещения. Современные светодиодные лампы T8 выпускаются в двух вариантах: с односторонним и двусторонним подключением, что влияет на финальную схему монтажа.
Пошаговая инструкция по переделке
Теперь приступаем к основному этапу работы — непосредственной переделке светильника. Этот процесс требует методичного подхода и строгого соблюдения последовательности действий. Каждый шаг выполняется только после завершения предыдущего, что гарантирует безопасность и качественный результат.
Демонтаж старых компонентов
Начните с аккуратного извлечения люминесцентных ламп. Поверните каждую трубку на 90 градусов и потяните вниз — лампы должны легко выйти из патронов G13. Если лампы застряли, не применяйте силу — слегка покачайте их из стороны в сторону. Люминесцентные лампы требуют осторожного обращения из-за содержания ртути.
Фото: freepik / freepik.com
После снятия люминесцентных ламп демонтируйте сам светильник. Открутите крепёжные винты и осторожно опустите корпус, не повреждая провода. Теперь получите доступ к внутренним компонентам — дросселю, стартерам и конденсатору.
Дроссель представляет собой массивный блок с обмотками, обычно закреплённый двумя-четырьмя болтами. Отсоедините все провода, идущие к дросселю, предварительно сфотографировав схему подключения. Конденсатор выглядит как цилиндрический элемент и также требует отсоединения проводов. Стартеры извлекаются поворотом против часовой стрелки.
Подготовка проводки и безопасность
Перед модификацией электрической схемы обязательно проверьте состояние всех проводов в светильнике. Старые провода могут иметь повреждённую изоляцию, что создаёт риск короткого замыкания. При обнаружении дефектов замените повреждённые участки новыми проводами соответствующего сечения.
Используйте мультиметр для проверки целостности проводов и отсутствия пробоев на корпус. Особое внимание уделите проводам, которые находились рядом с дросселем — они могли перегреваться в процессе эксплуатации люминесцентных ламп.
Модификация электрической схемы
Теперь необходимо создать прямое подключение к сети 220В, минуя балластную схему. В стандартном патроне G13 есть два контакта с каждой стороны. Для светодиодных ламп используется только один контакт с каждой стороны — тот, который ближе к центру светильника.
Возьмите фазный провод (обычно коричневый или чёрный) и подключите его к левому контакту первого патрона. От правого контакта этого же патрона протяните перемычку к левому контакту второго патрона. Нулевой провод (синий) подключается к правому контакту второго патрона, а от левого контакта делается перемычка к правому контакту первого патрона.
При работе с проводами используйте качественные соединения. Лучший вариант — клеммные колодки WAGO или пайка с последующей изоляцией термоусадочной трубкой. Скрутки с изолентой менее надёжны и могут привести к нагреву контактов. Убедитесь, что все соединения проводов надёжно изолированы и исключают возможность случайного прикосновения.
Проверка напряжения и установка
Перед установкой светодиодных ламп ещё раз проверьте правильность подключения мультиметром. Между контактами, к которым будут подключаться лампы, должно быть напряжение 220В. Измерьте напряжение на каждой паре контактов — это гарантирует, что все LED-лампы получат необходимое питание.
Вставьте светодиодные лампы в патроны, совместив штырьки с контактами и повернув на 90 градусов для фиксации. Убедитесь, что лампы плотно сидят в патронах — люфт недопустим. Качественные LED-лампы должны иметь маркировку о совместимости с напряжением 220В.
Закрепите светильник на место и подайте питание. При правильном подключении лампы загорятся мгновенно, без характерного мерцания люминесцентных ламп. Если одна из ламп не горит, проверьте качество контакта в патроне и правильность установки.
Решение возможных проблем
Мерцание светодиодных ламп указывает на проблемы с драйвером лампы или нестабильное напряжение в сети. Попробуйте заменить лампы на другие. Если проблема сохраняется, установите сетевой фильтр.
Неравномерное свечение ламп может быть связано с разным качеством LED-элементов. Это не влияет на работоспособность, но при желании можно заменить лампы на более качественные.
Полное отсутствие свечения требует проверки всей цепи мультиметром. Начните с входного напряжения и последовательно проверьте каждое соединение до патронов. Особое внимание уделите качеству контактов в местах соединения проводов — именно здесь чаще всего возникают проблемы.
Типы светодиодных ламп для замены
Современный рынок предлагает несколько типов светодиодных источников света для замены люминесцентных трубок. Каждый тип имеет свои особенности подключения и эксплуатационные характеристики, которые напрямую влияют на сложность монтажа и дальнейшее обслуживание светодиодных систем освещения.
Лампы прямого включения 220В
Светодиодные трубки с прямым подключением к сети 220В представляют собой наиболее простое решение для модернизации. Эти лампы вместо люминесцентных имеют встроенный драйвер, что позволяет подключать их напрямую к сетевому напряжению после демонтажа балласта.
Фото: freepik / freepik.com
Основные преимущества включают простоту установки, отсутствие необходимости в дополнительных блоках питания и высокую надёжность благодаря интегрированной схеме управления. К недостаткам относится более высокая стоимость и ограниченные возможности диммирования таких светодиодных ламп.
Лампы с внешними драйверами
Второй тип использует внешние драйверы для преобразования сетевого напряжения в постоянный ток. Такие светодиодные системы обеспечивают более стабильную работу и позволяют реализовать продвинутые функции управления освещением.
Преимущества данного решения заключаются в возможности замены только драйвера при поломке, лучшем теплоотводе и более точной регулировке параметров. Недостатки включают усложнённый монтаж и необходимость размещения дополнительного оборудования для обеспечения стабильного питания светодиодных ламп.
Особенности систем питания LED-трубок
Качественные системы питания светодиодных ламп играют ключевую роль в обеспечении долговечности и стабильной работы. Встроенные драйверы в лампах прямого включения имеют компактные размеры, но ограниченные возможности настройки параметров питания. Внешние блоки питания обеспечивают более гибкое управление током и напряжением, что особенно важно для профессиональных светодиодных установок.
Критерии выбора по характеристикам
При выборе мощности ориентируйтесь на соотношение 1:2,5 — светодиодная лампа 18Вт заменяет люминесцентную 45Вт. Цветовая температура определяет комфортность освещения: 4000-5000К подходит для офисов, 2700-3000К — для жилых помещений, 6000К — для производственных зон.
Световой поток измеряется в люменах и должен соответствовать заменяемой лампе. Стандартная люминесцентная трубка T8 36Вт даёт около 3000 лм, поэтому выбирайте LED-аналог с аналогичными показателями. При замене люминесцентных источников важно учитывать не только световой поток, но и распределение света по всей длине лампы.
Рекомендации по применению
Для офисных помещений оптимальны светодиодные лампы дневного света 4000К мощностью 18-22Вт с высоким индексом цветопередачи Ra>80. Домашнее использование предполагает тёплый свет 3000К и возможность диммирования. Производственные объекты требуют холодного света 5000-6000К с повышенной защитой от пыли и влаги.
При замене люминесцентных ламп в медицинских учреждениях следует выбирать светодиодные модели с минимальным коэффициентом пульсации и высокой точностью цветопередачи. Для торговых помещений подходят лампы с индексом цветопередачи Ra>90, обеспечивающие правильное восприятие цветов товаров.
Совместимость с патронами G13
Критически важным фактором является совместимость с существующими патронами G13. Большинство современных LED-трубок используют стандартные цоколи, однако некоторые модели требуют модификации схемы подключения. Обязательно проверяйте спецификации производителя перед покупкой, чтобы избежать несовместимости с вашим светильником.
Качественные светодиодные лампы с цоколем G13 обеспечивают надёжное соединение и длительную эксплуатацию без ослабления контакта. При установке новых ламп взамен люминесцентных важно проверить состояние патронов и при необходимости заменить их на совместимые с выбранным типом светодиодных источников света.
FAQ
Безопасно ли самостоятельно переделывать светильники?
Переделка люминесцентных светильников под светодиодные лампы абсолютно безопасна при соблюдении элементарных правил электробезопасности. Главное условие — полное отключение питания на щитке и проверка отсутствия напряжения индикаторной отверткой. При работе с низковольтными LED-лампами риск поражения током минимален, а современные светодиодные источники имеют встроенную защиту от перегрева и короткого замыкания. Дополнительно рекомендуется проверить стабильность питания в сети — светодиодные лампы чувствительны к скачкам напряжения.
Сколько времени займет весь процесс переделки?
Опытный мастер справится с переделкой одного двухлампового светильника за 15-20 минут, новичку потребуется около часа на первый светильник. Основное время уходит на аккуратный демонтаж балласта и правильное подключение проводов. После переделки 2-3 светильников процесс становится автоматическим, и скорость работы значительно увеличивается. При модернизации нескольких люминесцентных светильников одновременно можно сэкономить время на подготовительных работах.
Можно ли вернуть светильник к первоначальному виду?
Да, переделка полностью обратима, если сохранить демонтированные компоненты. Балласт, стартеры и дроссель можно установить обратно, восстановив заводскую схему подключения. Однако на практике возврат к люминесцентным лампам нецелесообразен из-за их высокого энергопотребления и частых поломок. Современные светодиодные светильники настолько превосходят старые люминесцентные по всем параметрам, что обратная модернизация не имеет смысла.
Какие инструменты минимально необходимы для работы?
Базовый набор включает индикаторную отвертку для проверки напряжения, крестовую и плоскую отвертки, кусачки и изоленту. Дополнительно пригодятся клеммные колодки WAGO для надежного соединения проводов без скруток. Профессиональный мультиметр упростит диагностику, но не является обязательным для простой переделки. При работе со светодиодными лампами высокой мощности может потребоваться тестер для проверки параметров питания.
Что делать, если после переделки лампы мигают?
Мигание светодиодных ламп указывает на проблемы с драйвером или неправильное подключение. Проверьте надежность всех соединений и убедитесь, что удалены все элементы старой схемы. Некачественные LED-лампы могут мигать из-за нестабильности встроенного драйвера — в этом случае поможет только замена на более качественные модели с гарантией производителя. Также мигание может возникать при нестабильном питании или использовании диммеров, несовместимых со светодиодными лампами.
Нужно ли менять проводку при переделке?
Существующая проводка в 99% случаев подходит для светодиодных ламп, поскольку они потребляют в разы меньше тока. Замена проводов требуется только при их физическом повреждении или если сечение меньше 1,5 мм². Как переделать люминесцентный светильник под светодиодные лампы без замены проводки — используйте лампы прямого включения 220В, которые подключаются к существующим проводам.
Особенности выбора светодиодных ламп для разных типов светильников
При модернизации офисных люминесцентных светильников рекомендуется выбирать светодиодные лампы с цветовой температурой 4000-5000К для комфортной работы. Для домашних светильников подойдут более теплые светодиодные лампы 2700-3000К. Важно учитывать мощность блока питания — современные LED-лампы потребляют в 2-3 раза меньше энергии, чем люминесцентные аналоги, что позволяет использовать существующие линии питания без перегрузки.
