Монтаж светодиодной ленты: подготовка, рекомендации, установка
28.01.2026
453
Сохранить статью:
О чем речь? Монтаж светодиодной ленты требует понимания технических особенностей и подготовки основания. Эта работа состоит из нескольких этапов: от выбора трассы прокладки до подключения к блоку питания и контроллеру.
Что учесть? Поверхность для крепления должна быть сухой, чистой и обезжиренной. При длине провода более пяти метров используют параллельное подключение отрезков к источнику питания. Для отвода тепла мощных лент обязательно применяют алюминиевый профиль.

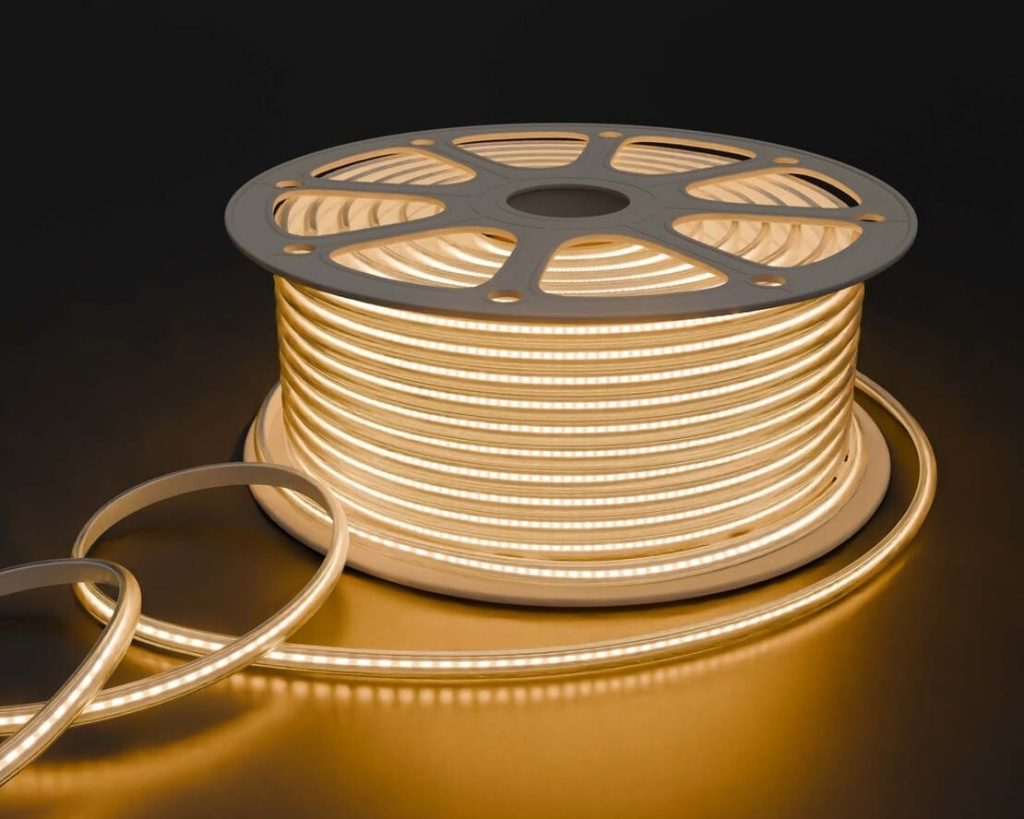

Подготовка к безопасному монтажу светодиодной ленты
Планируя произвести монтаж светодиодной ленты, первым делом нужно чётко определиться со схемой размещения светильника. После чего начать установку оборудования, придерживаясь рекомендаций, приведённых ниже.
Обезопасьте себя от угрозы короткого замыкания
В силу того, что изделие использует ток, напряжением 220 В, важно соблюдать несложные требования техники безопасности, особенно, если планируется монтаж уличной светодиодной ленты:
- Обесточьте сеть.
- Не повредите целостность LED-ленты в процессе монтажа.
- Проверяя работоспособность установленного светильника, не дотрагивайтесь голыми руками токопроводящих участков.
Не забудьте, места, где светодиодная лента касается поверхностей, находящихся под напряжением, должны быть надёжно изолированы.
Соблюдайте правила работы с электропроводкой
При монтаже и подключении светодиодной ленты большое значение имеет правильный подбор сечения проводов. Слишком тонкий провод ведёт к потере напряжения и перегреву в точках контакта. Результатом этого может стать выход светильника из строя, и даже пожар.
Для облегчения монтажных работ используют изоляцию для различных полюсов. Не перепутайте полярность, подключая контакты, иначе произойдёт короткое замыкание.
Не допускайте перегрева светильника
Особенно это актуально при скрытом монтаже светодиодной ленты. Нормальная температура LED-ленты – не более 45° C. Для профилактики перегрева светильника в процессе эксплуатации следует:
- соблюдать нормативную величину мощности;
- организовать отведение тепла посредством радиаторов, алюминиевых профилей и прочих методов;
- обеспечить необходимую вентиляцию – не блокировать доступ воздуха к LED-светильнику плотными материалами.
Помните, что мощность блока питания должна соответствовать параметрам осветительного устройства. Яркость регулируйте до 80 %.

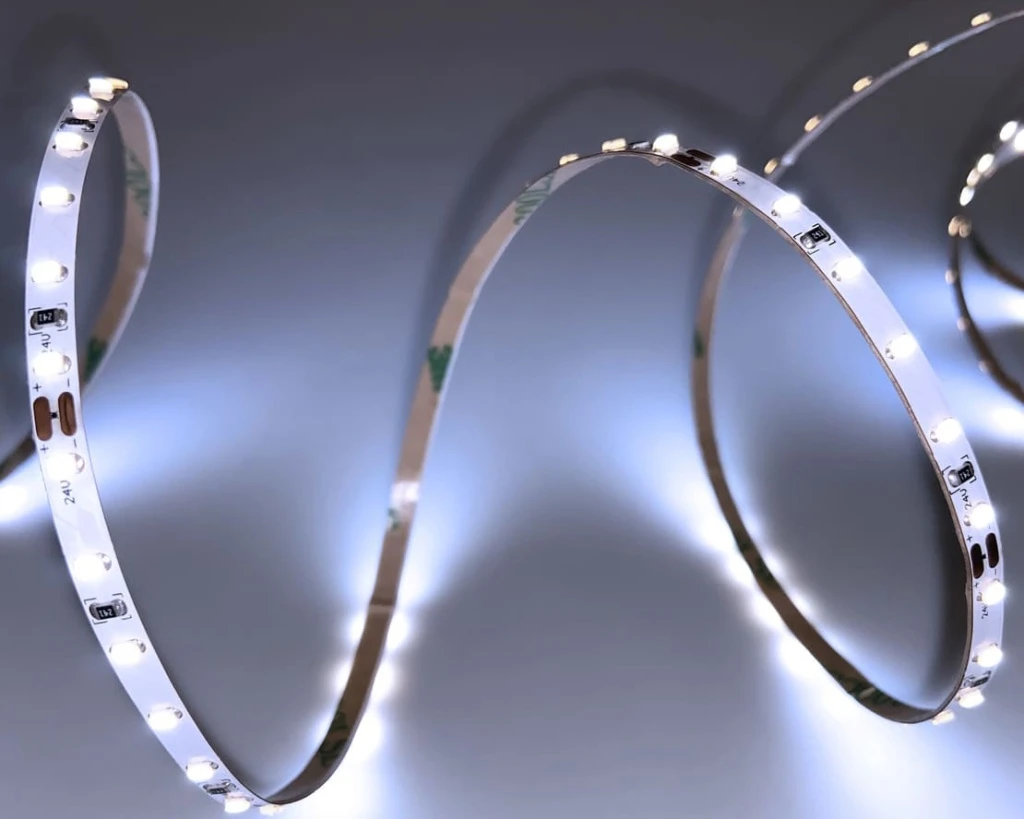

Подготовка компонентов для монтажа светодиодной ленты
Соберите необходимое оборудование
Измерив длину будущего светильника, выберите источник питания, подходящий по мощностным характеристикам. Далее вам потребуются диммеры для организации контроля яркости свечения одноцветных светодиодных лент либо при подключении многоцветной RGB-ленты, а также усилители сигнала RGB.
Установите «питающую шину» (для монтажа светодиодной ленты длиной свыше 5 м к одному блоку питания либо диммеру / контроллеру / усилителю)
«Питающей шиной» называется кабель большого сечения, установленный параллельно LED-ленте. Кабель должен выдерживать нагрузку, идущую к блоку питания, а также не допускать падение напряжения на концах провода свыше 5 %. Выбор «питающей шины» подробно рассмотрен в другой статье. Если кратко, сечение провода может быть от 1,5 мм2 и выше. Кабель нужен при подключении к одному источнику питания при длине светодиодной ленты более пяти метров, а также для подключения усилителей сигнала от контроллера или диммера.
Важно! Не допускается соединение фрагментов LED-ленты, если итоговая величина изделия превысит 5 м. Иначе светильник раньше времени перегорит. Если у вас длина светодиодной ленты более 5 м – не забудьте про «питающую шину».
Монтаж светодиодной ленты: от реза до крепления

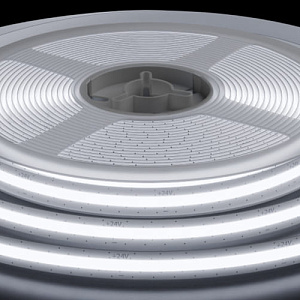

Как отрезать светодиодную ленту?
При монтаже светодиодной ленты от целого блока может возникнуть необходимость отрезать часть. Делается это так:
- На ленте производитель обычно указывает места, где разрешено производить обрезку. Выглядит это как полоска, идущая поперёк ленты с нанесенным символом «ножницы».
- Существуют специальные резаки для работы со светодиодными лентами. Однако можно отрезать фрагмент ленты острым ножом или ножницами.
- Произведите обрезку.
- Не повредите целостность контактов, светодиодов и проводов, а также не нанесите себе травму.
Важно, чтобы контактные площадки на конце ленты не были повреждены.
Соблюдайте указанные производителем места для реза светодиодной ленты, а также технические характеристики устройства. Это позволит обеспечить надёжную и безопасную работу светильника.
Как соединить светодиодную ленту между собой?
При монтаже светодиодной ленты на кухне или в иных жилых помещениях придётся столкнуться с необходимостью соединять LED-ленты между собой, чтобы обеспечить подсветку в нужных частях квартиры.
Предлагаем вашему вниманию несколько вариантов соединения светодиодных лент:
- Соединительными кабелями. Ряд моделей светодиодных лент предлагаются в комплекте со специальными соединительными кабелями, имеющими разъемы на обоих концах, куда вставляются контакты секций ленты.
- Соединительными коннекторами. Разработаны специальные соединительные разъемы для светодиодных лент. Там контактные площадки разных фрагментов ленты специальными зажимами присоединяются друг к другу. Причём выпускаются коннекторы любой формы, включая T-образные и L-образные, что значительно упрощает процесс монтажа.
- Пайкой светодиодной ленты. Если вас не пугает необходимость применять паяльник, олово и припой, то это замечательный способ надёжно соединить фрагменты светодиодных лент.
При монтаже светодиодной ленты для организации подсветки у себя дома, обязательно проконтролируйте, что:
- соблюдено соотношение положительных и отрицательных проводов;
- выдержана полярность при подключении к блоку питания;
- обеспечена надёжность и безопасность всех контактов.
Соблюдайте требование инструкций, выпущенных производителями осветительных приборов, особенно в части допустимых нагрузок. Это обеспечит длительный срок эксплуатации изделия и предотвратит опасность возникновения пожаров.
Как соединить светодиодную ленту без пайки?
Имеется ряд способов избежать пайки при соединении фрагментов LED-лент. Один из наиболее популярных методов – использование соединительных коннекторов.

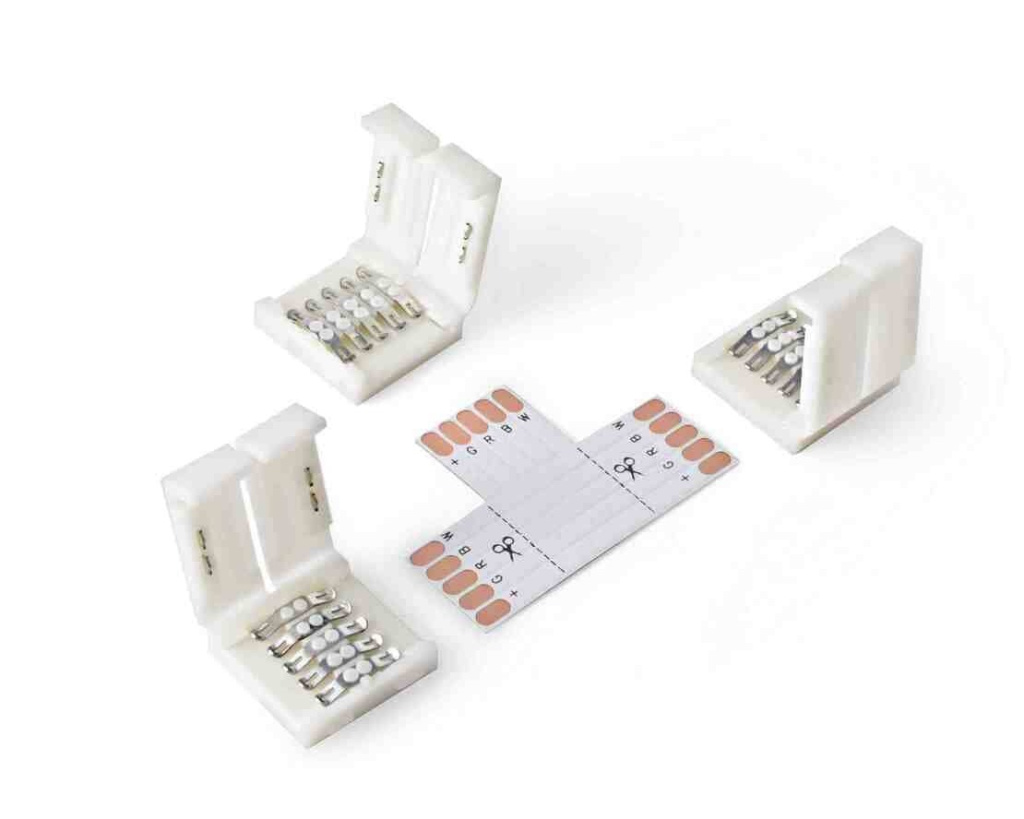

Типы коннекторов:
- Соединительные разъемы. Производители предлагают массу моделей соединительных разъемов для LED-лент, в том числе T-образные и L-образные. С их помощью можно соединять ленты без использования паяльника.
- Специальные клеммные соединители. Такие клеммы дают возможность собирать светильники из нескольких фрагментов светодиодных лент. Монтаж при этом отличается простотой и надёжностью – вставьте концы ленты в клеммы и зафиксируйте их.
- Выводные коннекторы. Устройство оснащается проводами, которые следует закрепить на ленте. Пайка не требуется.
Приобретая себе соединители, вне зависимости от модели и типа, проконтролируйте, чтобы их технические характеристики соответствовали вашему осветительному оборудованию.
Как крепить светодиодную ленту?
Очевидно, что монтаж светодиодной ленты на потолок, на стену или в качестве уличного светильника потребует от вас различных подходов для обеспечения надёжности крепления LED-ленты «по месту».
Предлагаем несколько вариантов:
- Установка светильника на двусторонний скотч. Имеется в виду скотч, предназначенный именно для светодиодных лент. Технология проста – снимите защитную пленку и прикрепите осветительное устройство к выбранной поверхности.
- Монтаж светодиодной ленты в алюминиевый профиль. Используйте только специальные профили / каналы для LED-светильников. Металл в данном случае не только будет защищать оборудование, но ещё и сыграет роль радиатора, став частью системы отвода тепла.
- Крепёж на монтажные клипсы. В продаже есть специальные клипсы, предназначенные для подобных работ.
Выбирая метод крепления светильника, исходите не только из удобства монтажа, но ещё и типа поверхности и условий эксплуатации. Важно также обеспечить безопасность пользования оборудованием.
Соединение светодиодной ленты с другими компонентами системы
Купив всё необходимое оборудование, важно не допустить ошибок в подключении компонентов в единое устройство. Внимание! Соблюдайте полярность электрической цепи при подключении ленты. Далее будет изложен алгоритм действий. Имейте в виду, что блок питания подключается к сети 220 В только после установки LED-лент. Если у вас отсутствует опыт работ с электрическими приборами, возможно, стоит пригласить специалиста. Некоторое увеличение стоимости монтажа светодиодной ленты в данном случае окупится.
Подключение проводки к блокам питания
Блок питания оснащён несколькими контактными группами. Первая группа (L, N) необходима для подключения к сети переменного тока 220 В. Вторая группа (+V, -V) обеспечивает питание светодиодных лент, контроллеров, диммеров и / или усилителей сигнала. Одноцветная LED-лента подключается так: провода +V и –V крепятся к соответствующим контактам на блоке питания (+V и -V). RGB-лента без использования контроллера подключается следующим образом: провода +V и –V к соответствующим контактам на блоке питания (+V и -V), и любой из трех проводов (R, G, B) на ленте – к разъему (-V) на блоке питания. Выбранный провод в данном случае определяет цвет светопотока ленты (красный, зеленый, синий, желтый, фиолетовый, светло-синий, белый).

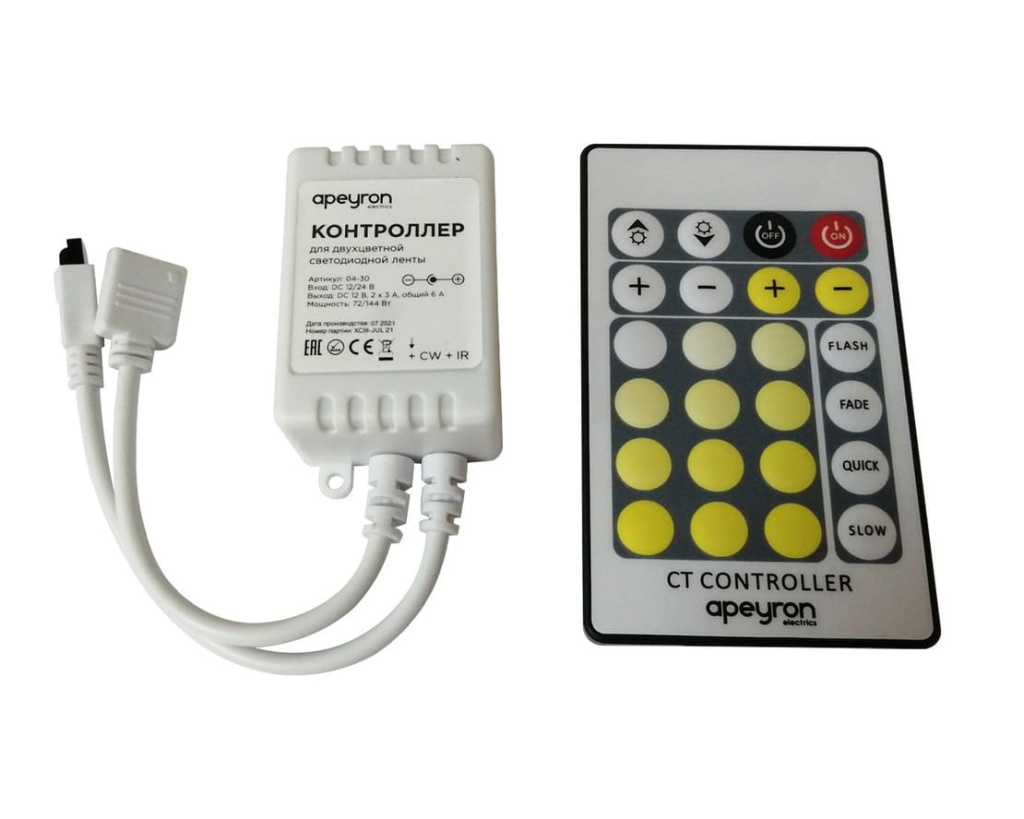

Подключение контроллера RGB или диммера
Контроллер RGB и диммер оборудованы 2 группами контактов. Первая группа (+V, -V) позволит подключить контроллер или диммер к блоку питания. Вторая группа (+V, R, G, B) на контроллере и (+V, -V) на диммере, отвечает за цвет свечения RGB-ленты или яркостью светового потока, если лента одноцветная. Ко второй группе контактов ленту монтируют или напрямую, или посредством «питающей шины» (если светодиодная лента превышает 5 м в длину). Подключают ленту к контроллеру либо диммеру четырьмя проводами на ленте, промаркированными на токопроводящей дорожке (+V, R, G, B), в соответствующий разъем на контроллере для RGB-лент. Для одноцветной ленты – двумя проводами (+V, -V), в соответствующий разъем на диммере.
Подключение усилителя сигнала RGB
Данное устройство оборудовано тремя контактными группами. Первая группа (+V, -V) проводит питание от блока питания. Вторая группа (+V, R, G, B) принимает сигнал RGB от контроллера, диммера или предыдущего усилителя. Третья группа (+V, R, G, B) нужна для подключения LED-ленты напрямую, или через «питающую шину» (если длина ленты более 5 м). Одноцветную ленту следует подключать следующим образом: контакт ленты (-V) к одному, двум или трем контактам (R, G, B). Это определяется параметром совокупного энергопотребления устройства. Усилитель сигнала RGB принимает и передает сигнал далее. Подключение LED-ленты к усилителю RGB происходит таким же образом, как к контроллеру.
Подключение к «питающей шине»
Кабель обеспечивает током все устройствам в сети и не даёт выйти из строя раньше срока отдельным светодиодным лентам. Внимание! Каждое соединение проводов должно иметь одинаковую полярность, чтобы отельные провода стали «единым» целым.
Часто задаваемые вопросы о монтаже светодиодной ленты
Как согнуть светодиодную ленту без повреждения?
Осветительное устройство производится на гибкой основе. Однако перегибать LED-ленту нельзя. При монтаже светодиодной ленты, например, на кухне под шкафами, может потребоваться подстроиться под форму объекта. В этом случае придётся резать ленту и отдельные её элементы соединять под различными углами. Здесь на помощь придут угловые коннекторы.
Оптимально заранее предусмотреть подобные операции на стадии монтажа.
Как наклеить светодиодную ленту на неровную или сложную поверхность?
Если для монтажа светодиодной ленты использовать профиль не планируется, тогда особое внимание надо уделить покрытию – очистить от грязи и обезжирить поверхности. Штукатурку на стенах выровняйте, при необходимости используйте шпаклёвку. После высыхания поверхность обработайте наждачной бумагой. Это повысит адгезию при установке LED-светильника.
Если поверхность покрыта деревом, рекомендуем обработать её краской / лаком. Так можно получить ровную основу и повысить площадь сцепления. На стеклянную основу предварительно нанесите праймер.
Как замаскировать светодиодную ленту для эстетики монтажа?
Возможно, что цветовое оформление помещения не сочетается со светильником. Достаточно просто можно сделать светодиодную ленту малозаметной, или вообще невидимой. Предлагаем следующие решения:
- укрыть за плинтусом либо молдингами;
- поместить за оконные карнизы;
- установить оборудование за мебелью либо под полками;
- замаскировать крышкой или рассеивателем.
Выбирая то или иное решение, исходите из особенностей комнаты и параметров осветительного устройства. Это сделает работу светильника безопасной, обеспечив длительный срок эксплуатации изделия.
Какие ошибки допускают при монтаже светодиодной ленты?
Нехватка знаний и опыта в электромонтажных работах могут стать источником ряда ошибок:
- Применение строительного степлера для крепежа ленты может стать причиной короткого замыкания и поражения током.
- Использование слишком толстого слоя термоклея для фиксирования ленты ведёт к перегреву светильника, поскольку клей в этом случае не отводит тепло.
- Перепутанная полярность подключения не позволит устройству функционировать.
- Ошибка подключения контактов («вход» и «выход») у блока питания, при включении осветительного прибора в сеть приведёт к взрыву модуля и короткому замыканию.
- Выбор излишне мощного блока питания снизит яркость свечения LED-ленты.
- Не эстетично уложенные светодиодные ленты негативно скажутся на внешнем виде интерьеров.
LED-светильник – не просто осветительный прибор. Это ещё и способ привнести в ваш дом уют и тепло, сделав жизнь комфортнее. При этом следует понимать, что электроприборы должны быть безопасны в использовании. Надеемся, что наша статья по монтажу светодиодной ленты своими руками сможет стать «пошаговой инструкцией» для домашних мастеров.
