Как проверить светодиодную ленту мультиметром: пошаговая инструкция
18.03.2026
254
Лента не светится? Не спешите покупать новую — в 70% случаев светодиодную ленту можно отремонтировать самостоятельно после правильной диагностики. Научившись проверять LED-подсветку мультиметром, вы сэкономите на вызове электрика и замене оборудования.
Зачем это знать? Умение диагностировать неисправности светодиодной ленты поможет быстро определить причину поломки — от простого обрыва контакта до выхода из строя отдельных сегментов. Вы сможете точно локализовать проблему и принять обоснованное решение о ремонте или замене.
Основные способы проверки светодиодной ленты
Проверить светодиодную ленту на работоспособность можно несколькими способами, но использование мультиметра дает наиболее точные результаты. Этот универсальный прибор позволяет прозванивать светодиодную ленту, измерять напряжение и сопротивление, выявляя скрытые дефекты.
Следуя нашим пошаговым инструкциям, вы научитесь профессионально диагностировать LED-освещение и устранять большинство неисправностей своими руками.
Перед использованием сложных измерительных приборов стоит применить простые методы диагностики, которые помогут быстро выявить очевидные неисправности. Базовые способы проверки не требуют специальных знаний и позволяют определить состояние ленты за несколько минут.

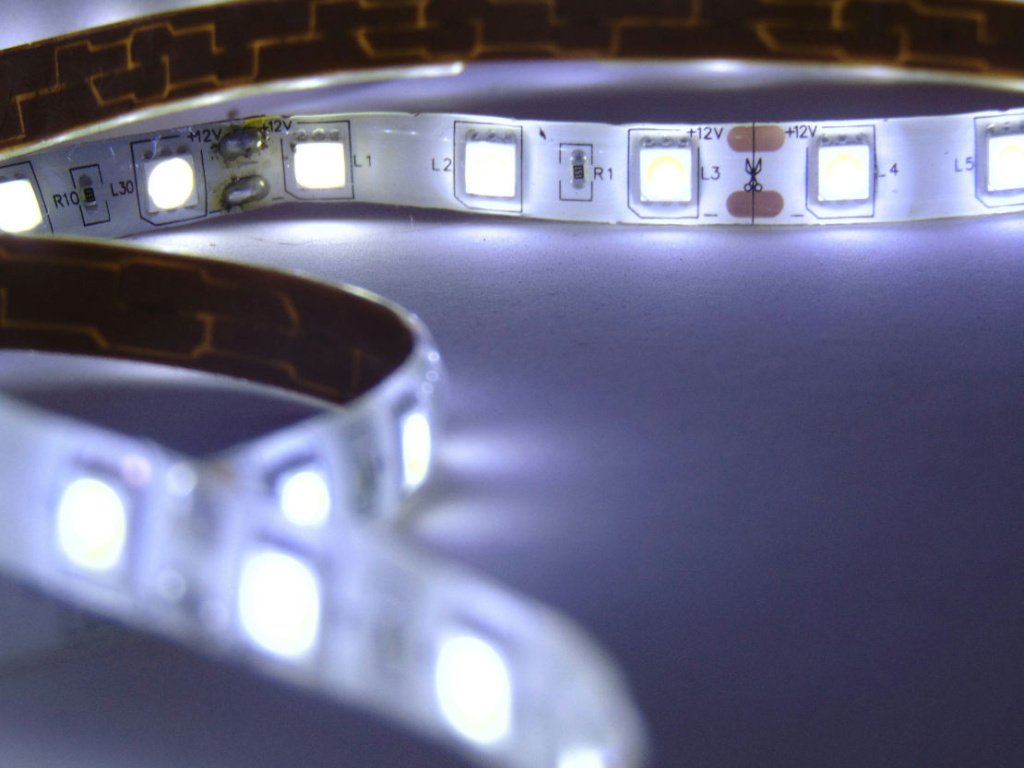

Визуальный осмотр — первый шаг диагностики
Начните проверку с внимательного осмотра всей длины ленты. Ищите видимые повреждения: трещины в защитном покрытии, потемневшие или обгоревшие участки, отслоившиеся контакты. Особое внимание уделите местам пайки и соединений — здесь чаще всего возникают обрывы.
Фото: Leandro Braz / unsplash.com
Проверьте состояние светодиодов: потемневшие или изменившие цвет кристаллы указывают на перегорание. У RGB-лент осмотрите каждый цветовой канал отдельно — один цвет может работать, а другие нет. Согласно статистике производителей, 40% неисправностей LED-лент связаны с механическими повреждениями, которые можно обнаружить визуально.
Проверка с блоком питания
Самый надежный способ — подключить ленту к исправному блоку питания с соответствующими характеристиками. Обязательно соблюдайте полярность: красный провод к «+», черный или синий к «-». Неправильное подключение может окончательно вывести ленту из строя.
Для проверки отдельных сегментов отрежьте ленту по специальным линиям разреза (обычно отмечены символом ножниц). Каждый сегмент содержит 3-6 светодиодов и может работать автономно. Подключайте сегменты поочередно, чтобы локализовать неисправный участок.
Важно: Используйте блок питания с напряжением, точно соответствующим ленте. Для 12V-лент недопустимо применение 24V-источников даже кратковременно.
Тестирование батарейкой — экстренный метод
Для быстрой проверки можно использовать батарейку типа «Крона» (9V) или две пальчиковые батарейки (3V). Этот метод подходит для низковольтных лент и отдельных сегментов. Приложите контакты батарейки к соответствующим проводам ленты, соблюдая полярность.
Светодиоды должны загореться, хотя и с меньшей яркостью из-за пониженного напряжения. Если свечения нет — проблема в данном участке. Помните: этот способ дает только ориентировочную оценку и не подходит для мощных лент.
Принципы работы и особенности подключения
Светодиодная лента состоит из последовательно соединенных групп светодиодов с токоограничивающими резисторами. Каждая группа рассчитана на определенное напряжение питания. При выходе из строя одного светодиода в группе перестает работать весь сегмент.
Современные ленты имеют защиту от обратной полярности, но кратковременную. Длительное неправильное подключение приводит к выходу из строя управляющих элементов. Всегда проверяйте маркировку на ленте перед подключением к источнику питания.
Диагностика различных типов светодиодов
Различные типы светодиодов требуют особого подхода при диагностике. SMD 2835 и SMD 5050 имеют разную структуру кристалла — первые содержат один чип, вторые могут иметь до трех. При проверке RGB-светодиодов типа 5050 можно использовать отдельное тестирование каждого цветового канала.
Высокомощные светодиоды COB требуют более аккуратного обращения при диагностике. Их можно легко повредить статическим электричеством, поэтому перед проверкой используйте антистатический браслет или коснитесь заземленной поверхности.
Проверка целостности токопроводящих дорожек
Внимательно осмотрите медные дорожки на гибкой подложке. Трещины или обрывы часто возникают в местах изгибов. Аккуратно прощупайте ленту пальцами — иногда обрыв скрыт под защитным покрытием, но ощущается как неровность.
При обнаружении повреждения дорожки можно восстановить соединение тонким проводом, припаяв его параллельно поврежденному участку. Используйте паяльник мощностью не более 25W, чтобы не повредить светодиоды.
Меры безопасности при проверке
Всегда отключайте питание перед подключением или отключением ленты. Работайте в сухих условиях — влага может привести к короткому замыканию. При работе с лентами напряжением выше 12V используйте диэлектрические перчатки.
Фото: ededchechine / freepik.com
Не превышайте номинальное напряжение питания даже на короткое время. Избегайте изгибов ленты радиусом менее 2 см — это может повредить внутренние соединения. Храните ленту в свернутом виде диаметром не менее 5 см.
Проверка светодиодной ленты мультиметром
Мультиметр — универсальный диагностический инструмент, который позволяет точно определить состояние каждого элемента светодиодной ленты. Правильная настройка прибора и соблюдение последовательности измерений гарантируют безопасную и эффективную проверку LED-подсветки.
Подготовка мультиметра к работе
Перед началом диагностики убедитесь, что батарея тестера заряжена — разряженный прибор может показывать неточные результаты. Вставьте красный щуп в гнездо «VΩmA», черный — в «COM». Включите мультиметр и дайте ему несколько секунд для инициализации.
Проверьте работоспособность прибора, замкнув щупы между собой — на дисплее должен появиться ноль или значение, близкое к нулю. Если показания превышают 2-3 Ома, очистите контакты щупов или замените их.
Настройка режимов измерения
Для проверки светодиодной ленты потребуется три основных режима мультиметра. Режим проверки диодов обозначается символом диода или стрелкой с вертикальной чертой. В этом режиме прибор подает небольшое напряжение (обычно 2-3 В) для открытия p-n перехода светодиода.
Режим измерения сопротивления (Ω) необходим для проверки целостности токопроводящих дорожек. Установите предел измерения 200 Ом или режим автоматического выбора диапазона. Режим измерения постоянного напряжения (DCV) используйте для контроля питающего напряжения — выберите предел 20В для лент 12В или 50В для лент 24В.
Проверка отдельных светодиодов
Как прозванивать светодиодную ленту начинающему мастеру? Начните с проверки отдельных LED-элементов в режиме прозвонки диодов. Приложите красный щуп к аноду светодиода (обычно больший контакт), черный — к катоду. Исправный светодиод должен показать падение напряжения 1,8-3,2В в зависимости от типа.
При обратном подключении щупов исправный диод покажет «1» или «OL» (обрыв). Если в обоих направлениях прибор показывает обрыв — светодиод перегорел. Показания близкие к нулю в обе стороны указывают на пробой кристалла диода.
Белые и синие светодиоды имеют падение напряжения 3,0-3,2В, красные и желтые — 1,8-2,2В, зеленые — 2,0-2,4В. Отклонение более чем на 0,3В от нормы свидетельствует о деградации светодиода.
Измерение сопротивления токопроводящих дорожек
Переключите мультиметр в режим измерения сопротивления. Проверьте целостность медных дорожек между контактными площадками соседних сегментов. Сопротивление исправной дорожки должно составлять 0,1-0,5 Ом на сантиметр длины.
Фото: freepik / freepik.com
Показание «1» или «OL» указывает на обрыв токопроводящей дорожки — частая причина отказа участков ленты. Обрыв может произойти в местах сгиба, пайки или механических повреждений. Сопротивление более 10 Ом на коротком участке свидетельствует о частичном повреждении проводника.
Проверка питающего напряжения
Как проверить светодиодную ленту мультиметром на предмет правильности питания? Установите режим измерения постоянного напряжения и подключите щупы к входным контактам ленты, соблюдая полярность. Напряжение должно соответствовать номинальному с отклонением не более ±5%.
Для ленты 12В нормальными считаются значения 11,4-12,6В, для 24В — 22,8-25,2В. Пониженное напряжение указывает на проблемы с блоком питания или высокое сопротивление соединительных проводов. Повышенное напряжение может привести к перегреву и выходу из строя светодиодов.
Особенности диагностики RGB-лент
RGB-ленты имеют четыре контакта: общий плюс и три минуса для каждого цвета. Как прозвонить светодиодную ленту такого типа? Проверяйте каждый цветовой канал отдельно, подключая красный щуп к общему плюсу, черный — к соответствующему цветовому минусу.
Исправный канал должен показать падение напряжения 1,8-2,2В для красного, 3,0-3,2В для синего и зеленого каналов. Неисправность одного канала не влияет на работу остальных, что упрощает локализацию проблемы.
При проверке RGB-контроллера измерьте напряжение на каждом выходном канале при включении соответствующего цвета. Напряжение должно соответствовать напряжению питания ±0,2В.
Диагностика последовательно соединенных светодиодов
В современных лентах светодиоды часто соединяются последовательно группами по 3-6 элементов. При выходе из строя одного диода в цепи перестает работать вся группа. Для диагностики таких участков прозвоните каждый светодиод отдельно, начиная с первого в цепи.
Если один из светодиодов в последовательной группе неисправен, остальные элементы цепи также не будут светиться, хотя сами могут быть исправными. В этом случае замените неисправный элемент или установите перемычку вместо сгоревшего диода, учитывая изменение общего сопротивления участка.
Интерпретация показаний прибора
Нормальные показания при проверке помощью мультиметра: падение напряжения на светодиоде в прямом направлении соответствует типу LED, в обратном — обрыв; сопротивление дорожек менее 1 Ома на участок; напряжение питания в пределах номинала ±5%.
Признаки неисправности: отсутствие падения напряжения на светодиоде в прямом направлении, низкое сопротивление в обратном направлении диода (менее 100 кОм), высокое сопротивление токопроводящих дорожек, отклонение напряжения питания от номинала более чем на 10%.

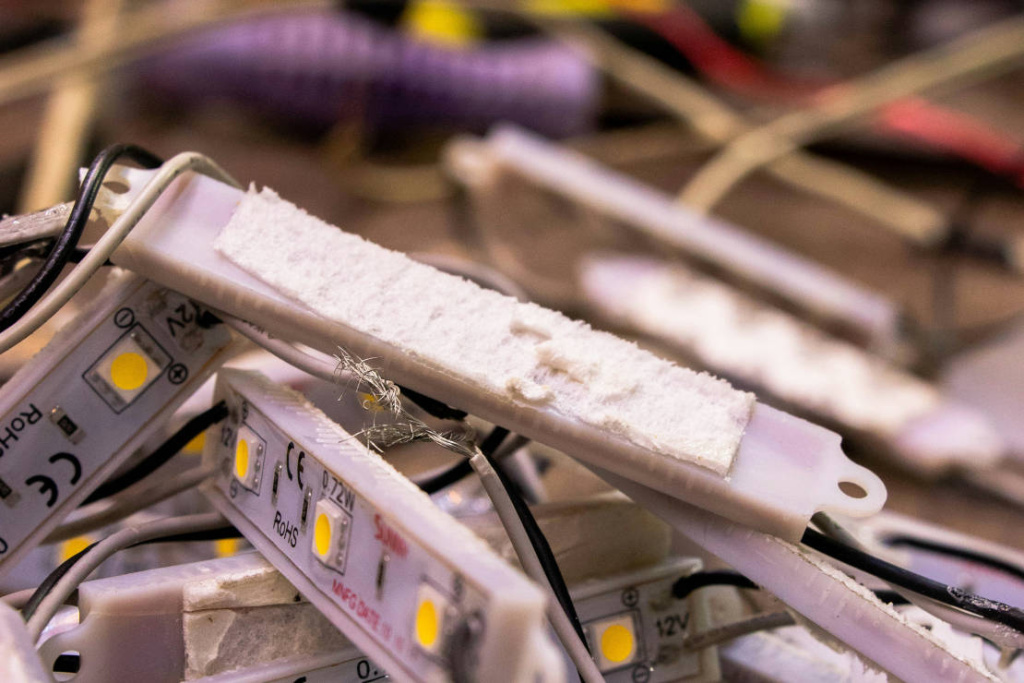

Диагностика типичных неисправностей
Правильная диагностика светодиодной ленты начинается с систематического анализа симптомов неисправности. Каждый тип проблемы имеет характерные признаки и требует определённого подхода к выявлению причин. Понимание связи между симптомами и возможными неисправностями позволяет быстро локализовать проблему и выбрать эффективный способ ремонта.
Статистика показывает, что 65% обращений в сервисные центры связаны с четырьмя основными типами неисправностей LED-лент. Знание характерных признаков каждой проблемы поможет вам как проверить светодиодную ленту на работоспособность, так и определить точную причину неисправности без лишних затрат времени.
Полное отсутствие свечения
Когда светодиодная лента не горит совсем, причины неисправности чаще всего кроются в цепи питания или управления. Начните диагностику с проверки напряжения на входе ленты — если напряжение отсутствует, проблема в блоке питания или проводке.
Основные причины полного выхода из строя:
- Неисправность блока питания (40% случаев)
- Обрыв питающих проводов или плохой контакт в разъёмах
- Выход из строя контроллера или диммера
- Срабатывание защиты от перегрузки
- Механическое повреждение ленты в месте подключения питания
Фото: Elahe Motamedi / unsplash.com
Для диагностики измерьте напряжение мультиметром на выходе блока питания без подключённой ленты. Если напряжение соответствует номинальному, подключите ленту и повторите измерение — падение напряжения укажет на перегрузку или короткое замыкание.
Частичное свечение сегментов
Проблема частичного свечения указывает на локальные повреждения в определённых участках светодиодной ленты. Светодиодные системы состоят из сегментов по 3-6 диодов, соединённых последовательно, поэтому выход из строя одного элемента приводит к отключению всего сегмента.
Типичные причины частичного свечения:
- Перегорание отдельных светодиодов из-за перегрева
- Обрыв токопроводящих дорожек при изгибе ленты
- Окисление контактов во влажной среде
- Механические повреждения при монтаже
- Заводской брак отдельных компонентов
Для локализации неисправного сегмента используйте режим прозвонки мультиметра, проверяя сопротивление между контактными площадками каждого участка. Нормальное сопротивление сегмента составляет 20-100 Ом в зависимости от типа светодиодной ленты.
Тусклое свечение и мерцание
Снижение яркости свечения или мерцание светодиодной ленты свидетельствует о проблемах с питанием или перегреве элементов. Эти симптомы часто развиваются постепенно и указывают на деградацию компонентов системы.
Основные причины снижения яркости:
- Недостаточная мощность блока питания для данной длины светодиодной ленты
- Падение напряжения на длинных участках проводки
- Перегрев светодиодов из-за плохого теплоотвода
- Деградация люминофора в белых светодиодах
- Неисправность ШИМ-контроллера
Измерьте напряжение непосредственно на светодиодной ленте во время работы — отклонение от номинального значения более чем на 10% указывает на проблемы в цепи питания. При нормальном напряжении проверьте температуру ленты — перегрев выше 60°C приводит к снижению световой отдачи.

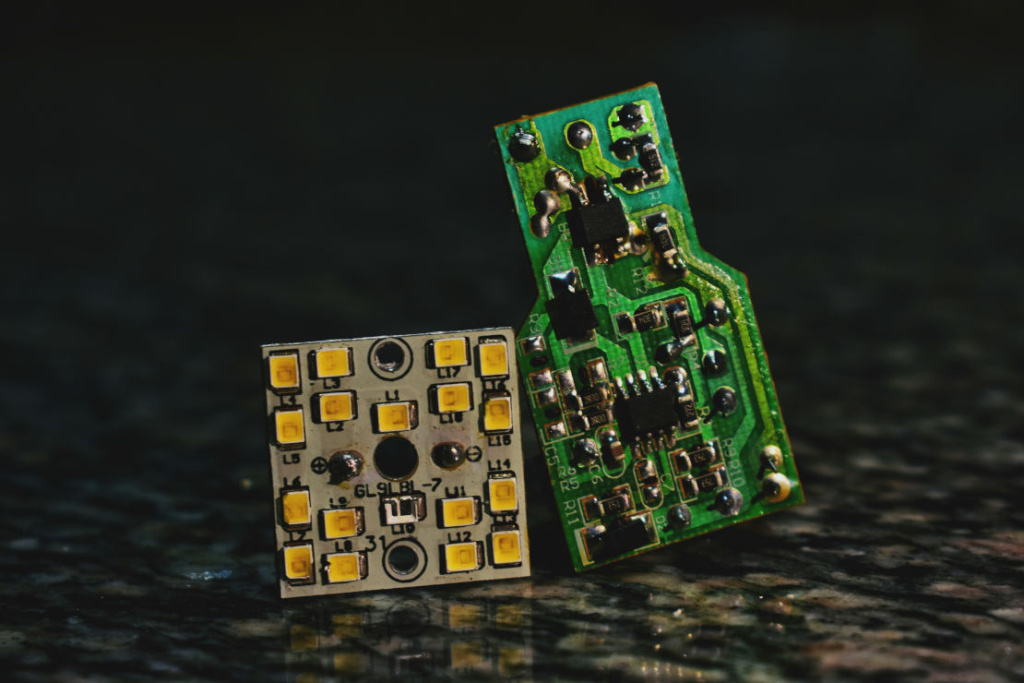

Диагностика блока питания
Блок питания — наиболее частая причина неисправности светодиодных систем, на его долю приходится до 50% всех поломок. Проверка начинается с измерения выходного напряжения без нагрузки, затем под нагрузкой.
Признаки неисправности блока питания:
- Отсутствие выходного напряжения при наличии сетевого питания
- Значительное падение напряжения под нагрузкой
- Нестабильность выходных параметров
- Перегрев корпуса блока питания
- Посторонние звуки при работе

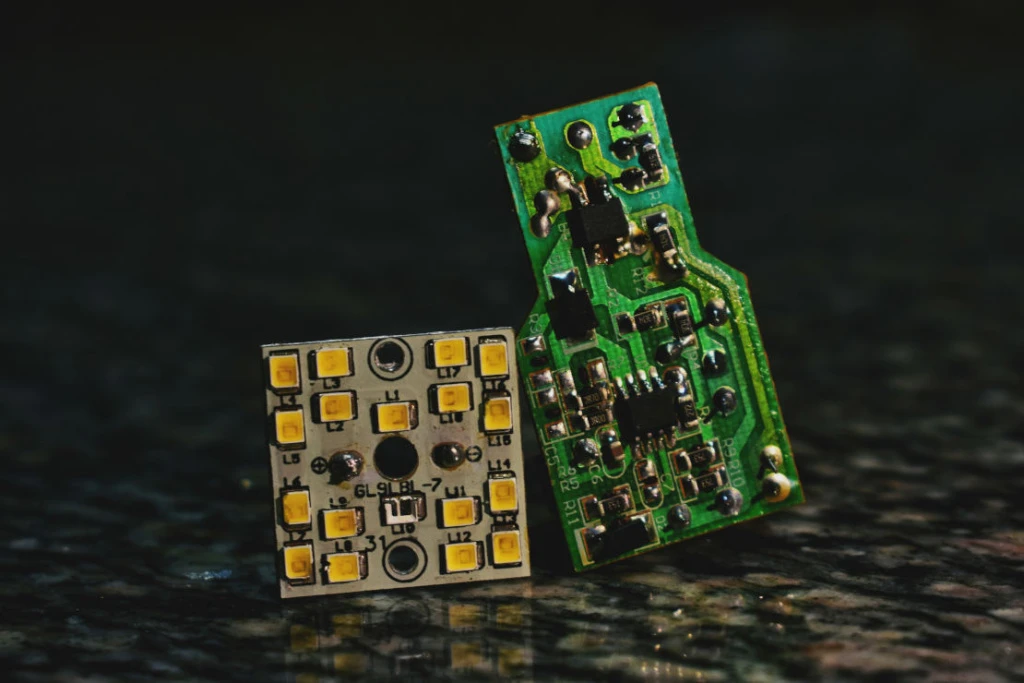

Фото: Sandip Kalal / unsplash.com
Используйте мультиметр для измерения напряжения на выходных клеммах. Исправный блок питания должен выдавать стабильное напряжение с отклонением не более 5% от номинального значения как без нагрузки, так и при подключённой светодиодной ленте.
Проверка контроллера и диммера
Неисправности в системе управления проявляются нестабильной работой светодиодной ленты, невозможностью регулировки яркости или изменения цвета. Контроллеры чувствительны к перегрузкам и статическому электричеству.
Для диагностики контроллера подключите светодиодную ленту напрямую к блоку питания, минуя систему управления. Если лента работает нормально, проблема в контроллере. Проверьте целостность соединительных проводов и качество контактов в разъёмах — окисление или ослабление контактов часто вызывает нестабильную работу системы управления.
Особенности диагностики RGB и многоцветных лент
Светодиодные RGB-ленты требуют особого подхода к диагностике из-за наличия нескольких каналов управления. При неисправности одного из цветовых каналов светодиодная лента может светиться, но неправильными цветами или с искажённой цветопередачей.
Проверка многоцветных светодиодных систем включает:
- Тестирование каждого цветового канала отдельно
- Проверку правильности подключения проводов к соответствующим контактам
- Диагностику целостности токопроводящих дорожек для каждого цвета
- Контроль работы RGB-контроллера на всех каналах
Неисправность в одном из каналов может быть связана с повреждением определённой группы светодиодов или обрывом соответствующей токоведущей дорожки. Используйте мультиметр для проверки сопротивления между общим катодом и каждым из анодов цветовых каналов.
Альтернативные способы проверки без мультиметра
Отсутствие мультиметра не означает невозможность диагностики — существует несколько проверенных альтернативных методов, которые помогут определить исправность светодиодной ленты подручными средствами. Эти способы особенно актуальны для экстренных ситуаций или когда профессиональный прибор временно недоступен.
Проверка с помощью пальчиковых батареек
Обычные AA батарейки (1,5В каждая) можно использовать для создания простейшего источника питания. Соедините две батарейки последовательно, получив 3В — достаточное напряжение для проверки отдельных светодиодов.
Аккуратно прикоснитесь проводами к контактам ленты, соблюдая полярность: плюс к плюсу, минус к минусу. Исправный светодиод должен слабо загореться.
Для удобства подключения рекомендуется зачистить концы проводов на 5-7 мм и скрутить их в плотные жгуты. Это обеспечит надёжный контакт с площадками светодиодов и исключит искрение при тестировании.
Важные ограничения: метод подходит только для низковольтных лент (3-5В). Никогда не используйте батарейки для проверки лент 12В или 24В — это может повредить светодиоды из-за недостаточного напряжения.
Диагностика старым зарядным устройством от телефона
Зарядные устройства от мобильных телефонов выдают стабильные 5В, что идеально подходит для тестирования соответствующих лент. Отрежьте USB-кабель, зачистите провода и подключите к контактам ленты. Красный провод — плюс, чёрный — минус. Этот метод позволяет проверить целые участки ленты, а не отдельные светодиоды.
При работе с зарядным устройством важно правильно подготовить провода для подключения. Зачистите изоляцию на 8-10 мм, скрутите медные жилы и при необходимости залудите паяльником для лучшего контакта. Качественное соединение проводов с контактными площадками ленты гарантирует точность диагностики.
Преимущества: стабильное напряжение, возможность длительного тестирования, безопасность для электроники.
Недостатки: подходит только для 5-вольтовых лент, требует необратимой модификации кабеля.
Создание простейшего самодельного тестера
Соберите базовый тестер из батарейки «Крона» (9В), резистора 470-1000 Ом и двух проводов с зажимами. Резистор защитит светодиоды от избыточного тока. Подключите резистор последовательно с плюсовым проводом, а минусовой провод соедините напрямую с минусом батарейки.
Такая схема позволяет безопасно проверять светодиоды с рабочим напряжением до 3,5В. Яркость свечения укажет на состояние элемента: тусклое свечение может означать деградацию кристалла, отсутствие света — полный выход из строя.
Особенности тестирования различных типов светодиодов
RGB-светодиоды требуют индивидуального подхода при диагностике. Каждый цветовой канал (красный, зелёный, синий) нужно проверять отдельно, поочерёдно подавая напряжение на соответствующие контакты. Белые светодиоды проще в тестировании — достаточно одного подключения к основным контактам питания.

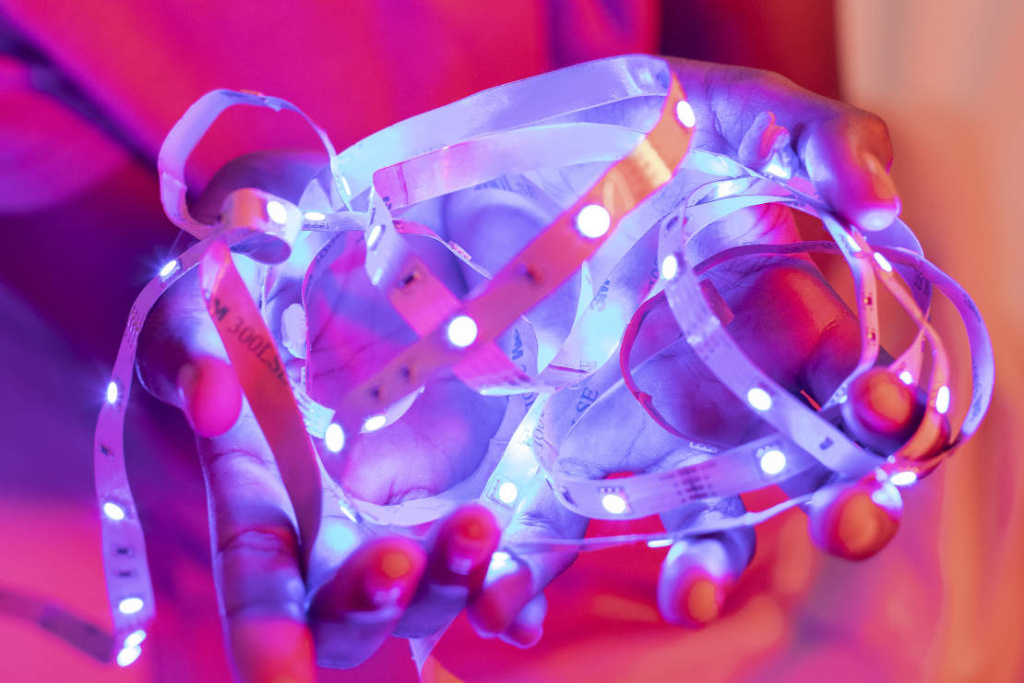

Принципы безопасности при альтернативных методах
Всегда соблюдайте полярность подключения — неправильное подключение может окончательно повредить светодиоды. Не превышайте номинальное напряжение ленты: для 12В лент используйте источники не более 12В, для 24В — соответственно 24В. При работе с самодельными тестерами обязательно используйте токоограничивающие резисторы.
Проверяйте контакты на отсутствие окисления и загрязнений перед подключением. Избегайте длительного воздействия тока на светодиоды при тестировании — достаточно кратковременного касания для оценки работоспособности.
Фото: freepik / freepik.com
Помните: альтернативные методы дают приблизительную оценку состояния ленты. Для точной диагностики и измерения параметров всё же потребуется профессиональный мультиметр, но в большинстве бытовых ситуаций описанных способов достаточно для определения основных неисправностей.
FAQ
Можно ли проверить ленту без специальных приборов?
Да, существует несколько альтернативных способов диагностики. Батарейка типа «Крона» (9В) позволяет проверить исправность отдельных сегментов — просто приложите её контакты к соответствующим выводам ленты. Источник питания от старого роутера или зарядного устройства с подходящим напряжением также поможет определить работоспособность участков подсветки.
Что делать если мультиметр показывает сопротивление, но лента не светится?
Это указывает на частичную неисправность светодиодов в цепи. Один или несколько LED-элементов могут иметь внутренние повреждения, пропускающие ток, но не излучающие свет. Проверьте каждый сегмент отдельно, используя режим прозвонки — исправные участки должны издавать звуковой сигнал и слабо светиться.
Как понять что именно сломалось в ленте — светодиоды или резисторы?
Измерьте сопротивление подозрительного сегмента в режиме омметра. Нормальное значение для трёхсветодиодного участка составляет 150-300 Ом. Если показания значительно выше нормы — вероятно, перегорел резистор. При коротком замыкании (близко к нулю) неисправен один из светодиодов.
Безопасно ли прозванивать светодиодную ленту под напряжением?
Категорически нет! Как проверить светодиодную ленту мультиметром безопасно — только при полностью отключённом питании. Измерения под напряжением могут повредить мультиметр и привести к поражению электрическим током. Всегда отключайте блок питания и дождитесь разрядки конденсаторов перед началом диагностики.
Почему мультиметр показывает разные значения сопротивления для одинаковых сегментов?
Это нормально для светодиодных лент разных производителей или партий. Допустимые отклонения составляют ±20% от номинального значения. Как проверить исправность светодиодной ленты точно — сравнивайте показания с заведомо исправными участками той же ленты, а не с табличными значениями.
Можно ли отремонтировать ленту самостоятельно после диагностики?
Да, в большинстве случаев ремонт возможен. Как прозванивать светодиодную ленту мультиметром для определения точного места повреждения — проверяйте каждый сегмент между линиями разреза. Неисправные участки можно вырезать и соединить исправные части пайкой или специальными коннекторами.
Как часто нужно проверять светодиодную ленту на работоспособность?
Профилактическая диагностика рекомендуется раз в 6-12 месяцев для интенсивно используемых систем освещения. Как проверить светодиодную ленту на работоспособность мультиметром регулярно — измеряйте общее сопротивление и сравнивайте с первоначальными показаниями для выявления деградации элементов.
Какие типы повреждений светодиодов встречаются чаще всего?
Наиболее распространены тепловые повреждения кристалла, которые возникают при превышении номинального тока или недостаточном охлаждении. Деградация люминофора также влияет на качество свечения светодиодов, вызывая изменение цветовой температуры или снижение яркости.
