Как подключить светодиод к 220 В: правила, схемы подключения
16.03.2026
366
Сохранить статью:
Как подключить светодиод к 220 В? Прямое подключение к сети переменного тока невозможно — для этого требуются понижение напряжения и преобразование. Такая задача решается с помощью дополнительных радиодеталей или готовых модулей.
Какие схемы наиболее безопасны? Основными вариантами являются драйвер на основе гасящего конденсатора с выпрямительным мостом или использование готового импульсного блока питания. Ключевыми требованиями являются расчет и подбор компонентов, обеспечивающих стабильный рабочий ток светодиода, не превышающий его номинального значения.
Принципы подключения светодиода к 220 В
Светодиод – это устройство на основе полупроводника, преобразующее электрический ток в свет. Особенность данного прибора состоит в том, что для его нормального функционирования требуется низкое напряжение – 1,8-3,5 В (зависит от цвета).
Если светодиод подключить к сети 220 В, он сразу же перегорит. Устройство требует дополнительных приспособлений для защиты от чрезмерного тока. Такое ограничение компенсируется высоким КПД светодиодов (до 90 %), что намного превышает потенциал обычных ламп накаливания.
Закономерен вопрос, как подключить светодиод к сети, имеющей напряжение 220 В? Важно учитывать ряд моментов:
- Во-первых, это фактор амплитудного значения напряжения – для сети 220 В оно составляет порядка 310 В. Иначе говоря, каждый полупериод напряжения будет воздействовать на светодиод дважды за период.
- Во-вторых, полярность подключения. В силу того, что светодиод – это односторонний проводник, при нарушении полярности подключения устройство функционировать не будет.
Важно! На данный момент осветительные приборы большей частью оснащены драйверами, позволяющими безопасно подключать устройства к сети с номинальным напряжением от 110 В до 220 В. Если встроенный драйвер отсутствует, не забудьте приобрести выпрямитель напряжения.
Известно несколько вариантов подключения светодиода к сети 220 В. Каждый способ имеет свои плюсы и минусы. Допустим, применение резистора позволяет сделать все быстро, но энергоэффективность подобного метода достаточно низкая.
В то время как диодный мост и стабилизатор, при большей сложности монтажных работ, обеспечат стабильность и надежность конструкции. Кроме того, свои требования накладывают имеющийся бюджет и будущие условия эксплуатации.
Далее мы расскажем о самых распространенных схемах, как подключить светодиод к сети с напряжением 220 В. Однако перед этим хочется заострить ваше внимание на технике безопасности при электромонтажных работах.
Имейте в виду, что все элементы конструкции находятся под высоким напряжением. Используйте только качественные комплектующие, чьи параметры соответствуют технологическим требованиям. Важно, чтобы все места контактов и соединений имели надежную изоляцию.
Правила безопасного подключения светодиода к 220 В
Соблюдение основных правил работы с электроприборами позволит избежать вреда для здоровья и предотвратить короткое замыкание, выход из строя светильников.
Фото: freepik / freepik.com
Меры безопасности при монтаже осветительных приборов:
- Лампочки на основе светодиодов запрещается подключать напрямую в сеть с переменным током, поскольку им требуется постоянный электрический ток. Использование резистора либо драйвера позволит нивелировать колебания тока в сети, что обеспечит лампе длительный период эксплуатации.
- Подключение нескольких светодиодных светильников параллельно к одному источнику питания может привести к ряду негативных последствий. Во-первых, интенсивность светового потока будет различной. Во-вторых, выход из строя одного устройства может вызвать поломку всех остальных из-за скачка нагрузки.
- Последовательное соединение нескольких светодиодов, рассчитанных на разную силу тока, приведет к тому, что одни приборы станут светить слишком тускло, а другие быстрее перегорят.
- Один из способов, как можно подключить светодиод к сети 220 В – через резистор. Здесь важен корректный выбор резистора в зависимости от параметров сопротивления и мощности. Иначе, вследствие перегрева кристалла, прибор выйдет из строя.
- Место расположения светильника имеет значение. Источники тепла, находящиеся рядом (обогреватели, батареи центрального отопления, кухонные плиты), отрицательно сказываются на работе осветительных устройств. В частности, уменьшается интенсивность светового излучения.
Соблюдение данных требований даст вам возможность длительное время безопасно пользоваться светодиодными светильниками
Основные схемы подключения светодиодов к 220 В
Подключить несколько светодиодов к источнику тока можно последовательно либо параллельно.
Последовательное подключение
Представляет собой цепь полупроводников, где катод первого прибора припаян к аноду следующего и так далее. Ток одного значения идет через все светодиоды, а при падении напряжения показатели суммируются. Величина мощности блока питания должна равняться или превосходить суммарную мощность всех элементов цепи.
Недостатки данного метода:
- Необходимость использования мощного блока питания, если количество LED-диодов в цепи большое.
- Выход из строя устройства в целом, если перегорит один элемент цепи.
Светодиодная лента на 60 – 70 элементов для стабильной работы в сети 220 В требует выпрямителя, поскольку здесь на каждый диод напряжение падает на 3 В.
Параллельное подключение
Преимуществом такого способа соединения будет то, что напряжение на всех LED-диодах равное, суммироваться будут токи каждого элемента цепи. Проблема заключается в разнице между характеристиками светодиодов, выпущенных даже в одной партии. Отсюда установка единого резистора приведет к тому, что на устройства придет ток разного значения.

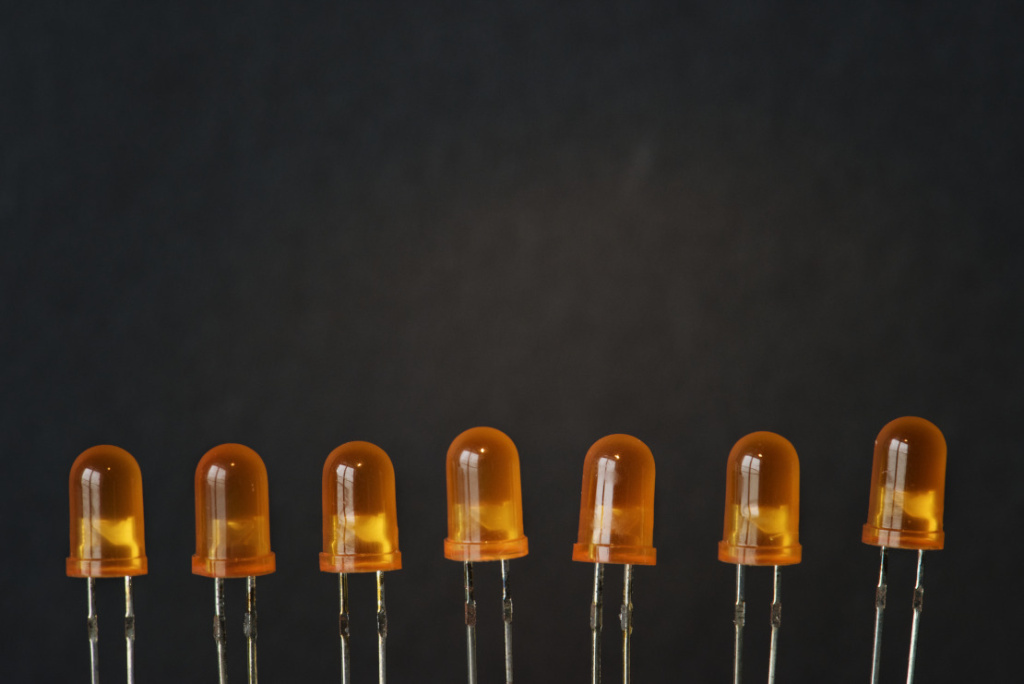

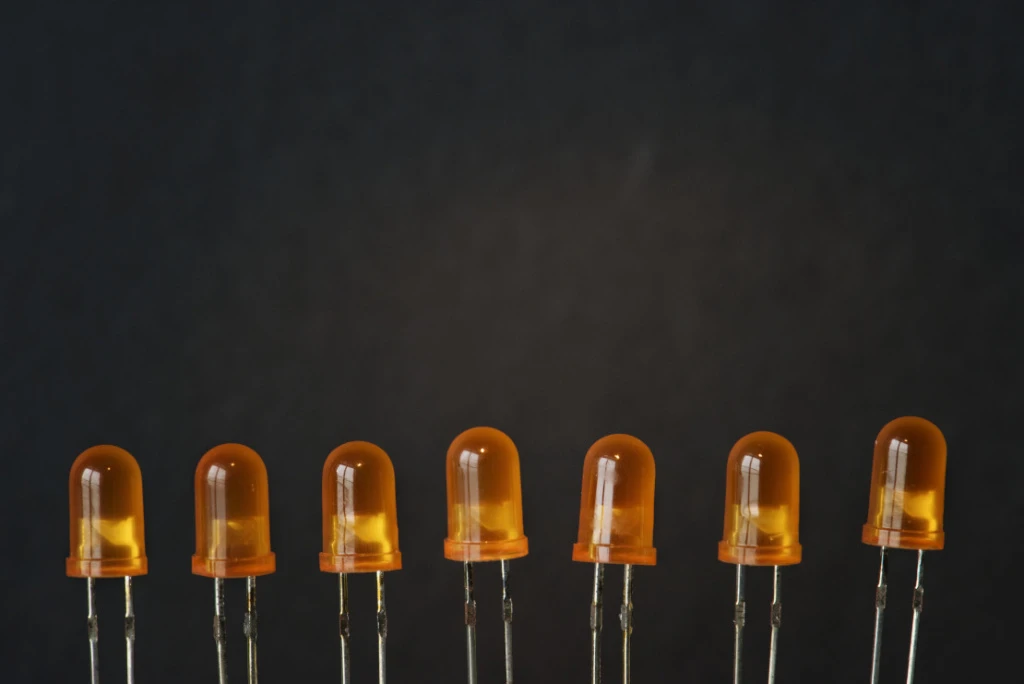

Фото: rawpixel.com / freepik.com
Проще говоря, одни диоды станут светить сильнее, чем другие. Выходом является подключение своего резистора к каждому светодиоду.
Недостатки данного метода:
- Усложнение монтажа из-за необходимости подключения к каждому LED-элементу резистора.
- Возрастание нагрузки при использовании общего резистора большой мощности, если перестает функционировать один диод.
Смешанное
Пожалуй, оптимальная схема, позволяющая в некоторой степени нивелировать минусы последовательного и параллельного соединений. Здесь параллельно подключаются цепи последовательно собранных светодиодов. Подобная практика нашла применение в елочных гирляндах. Главное достоинство данного решения: неисправность даже нескольких цепочек LED-диодов не влияет на работу устройства в целом.
Как подключить светодиод к 220 В через резистор
Отвечая на вопрос, как подключить светодиод к сети 220 В, рассмотрим наиболее простой метод – посредством резистора. Способ к тому же бюджетный, благодаря низкой стоимости комплектующих.
Для начала выясните технические характеристики светодиода, а именно – величину рабочего тока (чаще всего в интервале от 10 до 20 мА) и падение напряжения (обычно от 1,8 до 3,5 В). Конкретные параметры ищите на упаковке либо в сопроводительных документах.
Далее по формуле рассчитывается сопротивление резистора:
R = (Uсети — Uсветодиода) / Iсветодиода.
С учетом того, что диод функционирует исключительно на положительной полуволне переменного тока, реальная величина напряжения будет в √2 раз меньше амплитудного значения. Допустим, светодиоду красного цвета, имеющий напряжение 2 В и ток 10 мА необходим резистор: R = (220 / √2 — 2) / 0,01 ≈ 15 кОм. Мощность резистора определяем по формуле:
P = I² × R
в нашем примере это будет порядка 0,15 Вт.
После этого собираем схему. Вам потребуются последовательно соединенные светодиоды, резистор и диод. Диод обеспечит защиту от обратного напряжения во время отрицательной полуволны. Анод защитного диода подключается к одному из контактов светодиода, а катод диода – к резистору. Второй выход резистора идет к фазному проводу сети. Катод светодиода присоединяется к нулевому проводу.
| Элемент | Номинал | Функция |
|---|---|---|
| Светодиод | 2 В - 3,5В | Индикация |
| Резистор | 15 кОм | Ограничение тока |
| Диод | 1 N 4007 | Защита от обратного напряжения |
У собранного таким образом устройства частота излучения LED-диода составит 50 Гц. Для человеческого зрения это комфортная частота. Минус данной конструкции в высоких энергопотерях, уходящих через резистор в виде тепла. Также во время скачка напряжения меняется интенсивность светового потока.
Другие способы подключения светодиода к 220 В
Использованием резистора не ограничиваются варианты, как подключить светодиод к сети 220 В. Имеется еще 3 схемы: с использованием конденсатора, диодного моста либо драйверов. Все они имеют свои сильные и слабые стороны. Разберем подробнее каждый способ.
Гасящий конденсатор позволяет собрать весьма энергоэффективное устройство (сравнительно с резистором), поскольку конденсатор может ограничить силу тока благодаря реактивному сопротивлению, и не терять энергии в виде тепла. Рассчитать емкость конденсатора можно по формуле:
C = I/(2πfU)
где I — ток, идущий через LED-диод, f — частота сети, U — напряжение сети. Так, для силы тока 10 мА результат будет C ≈ 0,33 мкФ. Имейте в виду, потребуется дополнительный резистор, чтобы было можно разрядить конденсатор после того, как устройство будет обесточено.
Диодный мост даст возможность подать питание светодиоду как на положительной, так и на отрицательной полуволне переменного тока, что повысит частоту мерцания в два раза (до 100 Гц) и делает его фактически неразличимым человеческим глазом.
Данная схема предполагает подключать LED-диод к выходу диодного моста через токоограничивающий резистор. Достоинство схемы — светильник обеспечивает более равномерный световой поток и формируется хорошая защита от обратного напряжения. Минусом устройства станет увеличение составляющих элементов, что повысит расходы на монтаж.
Часто возникают вопросы, как подключить светодиоды к сети 220 В без блока? Оптимальным решением станет использование специализированных микросхем-драйверов (BP1617 либо HV9910). Данные приборы подведут к светодиоду стабильный ток вне зависимости от скачков напряжения в сети, а также у них есть интегрированная защита от перегрузок.
Обратной стороной станет цена устройства. Впрочем, надежность и долговечность эксплуатации светодиодного светильника, особенно в профессиональных устройствах, перекрывает этот минус.
| Схема | Уровень сложности | Степень эффективности | Затраты | Надежность |
|---|---|---|---|---|
| Резистор | Низкий | Низкая | Минимальные | Достаточная |
| Конденсатор | Средний | Высокая | Низкие | Хорошая |
| Диодный мост | Средний | Средняя | Средние | Хорошая |
| Драйвер | Высокий | Очень высокая | Высокие | Отличная |
Исходя из вышесказанного, проблему подключения каждый мастер решает сам, опираясь на свои возможности и задачи. Для бытовых нужд подойдет резистор либо конденсатор. Дорогостоящее профессиональное оборудование выдвигает иной уровень требований, удовлетворить которые поможет использование диодного моста либо микросхем-драйверов.
Часто задаваемые вопросы о подключении светодиода к 220 В
Что учесть при подключении светодиодов к 220 В?
Специалисты советуют:
- начните электромонтажные работы с изучения технических параметров устройств;
- не перепутайте катод (-) и анод (+) у LED-диода (обычно длинный контакт – «плюс», а короткий – «минус»);
- правильно рассчитайте схему подключения светодиода к сети в 220 В с учетом напряжения;
- подберите блок питания либо микросхему-драйвер оптимальной мощности под ваше устройство, тогда прибор будет работать эффективно;
- определите полярность светодиода перед тем, как подключать осветительное устройство в сеть;
- разделите резисторы на 2 части, так вы уменьшите опасность поражения током;
- протестируйте собранную конструкцию, включив и замерив уровень потребляемого тока.
Какие ошибки часто допускают при подключении светодиодов к 220 В?
Перечислим наиболее распространенные ошибки:
- плохая изоляция и низкое качество компонентов;
- использование резисторов или конденсаторов с недостаточным рабочим напряжением, что создает риск их пробоя и короткого замыкания;
- неправильно выбранный класс безопасности используемых компонентов — для сети 220 В используйте устройства, промаркированные X2 или Y2.
К чему могут привести ошибки подключения светодиода к 220 В?
Помните, что электромонтажные работы относятся к числу опасных из-за риска поражения током и возникновения пожаров. Неплотные контакты, некачественная пайка, нарушенная изоляция станут причиной искрения, перегрева приборов и возгорания.
Особенно это актуально, если схема индикации собирается внутри корпуса электрического оборудования. Требуется обеспечить защиту от возможных контактов с токоведущими элементами и надежно зафиксировать все части схемы.
Подключение LED-диода к сети с напряжением 220 В невозможно без применения дополнительных устройств, позволяющих стабилизировать напряжение и ограничить силу тока. В противном случае светодиод мгновенно перегорит, а также может возникнуть опасная ситуация. Оптимальным решением можно считать использование специализированных микросхем-драйверов либо низковольтных блоков питания.
