Как подключить светодиодный светильник: инструменты, особенности, ошибки
25.03.2026
489
Сохранить статью:
Как подключить светодиодный светильник? Для начала нужно подготовить инструменты: кусачки, отвертку с изолированной рукоятью и индикатором, клеммные разъемы и стриппер для зачистки проводов.
На что обратить внимание? Дальнейшие действия зависят от количества светильников, типа выключателей, рабочего напряжения ламп и необходимости делать заземление. Также на объем работы влияет и вид приборов.

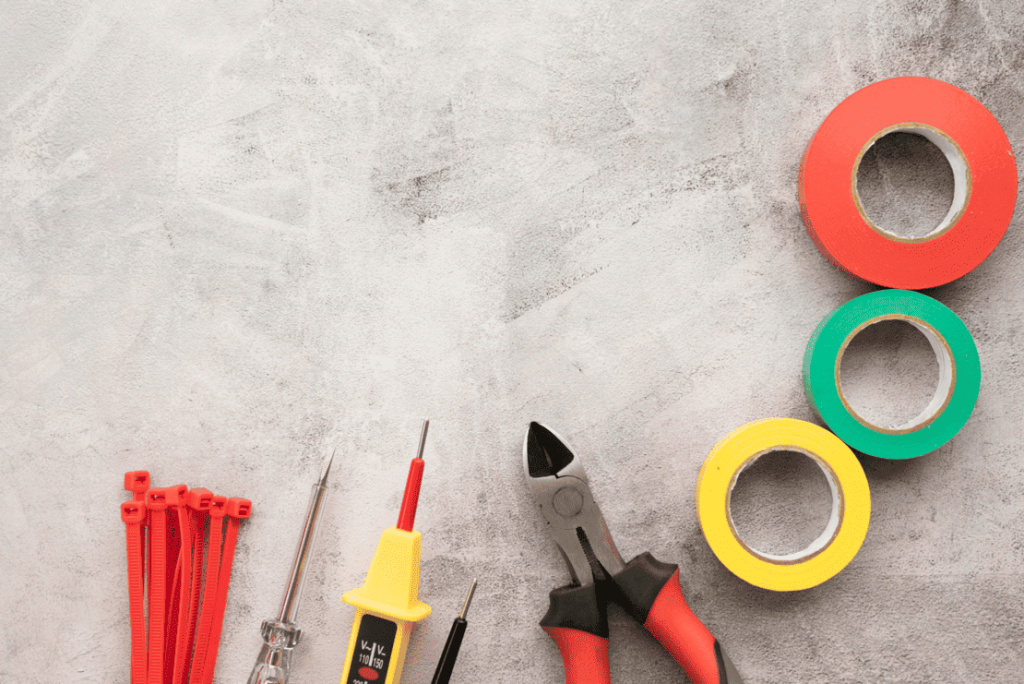

Инструменты и правила подключения светодиодных светильников
Как подсоединить LED-свет? Начнем с того, что домашнему мастеру в этом случае не обойтись без инструментов и оборудования:
- Плоскогубцы/кусачки, чтобы нарезать электрический кабель по необходимому размеру.
- Отвертка (крестовая или плоская), а также еще одна с индикатором (ручка должна быть изолированная). Первая пригодится для монтажных работ, а без второй не проверить качество подключения прибора.
- Клеммы зажимного типа. Они обеспечат надежное соединение элементов светильника.
- Изолента. Нужда в ней появится, если придется снять часть изоляции с электрокабеля.
- Стриппер/щипцы, использующиеся для зачистки проводов.
Фото: freepik / freepik.com
Профессионалы-электрики обязательно включат в содержимое кейса с инструментами еще и мультиметр. Им можно прозвонить собранную цепь. Заранее изучите фронт предстоящих работ. Возможно, возникнет нужда в коробе для наружной прокладки кабеля, чтобы убрать провода, идущие от светильника к выключателю.
Затруднений с тем, как подключить потолочный либо настенный светодиодный светильник, не возникнет при наличии у человека минимального опыта электромонтажных работ. Но технику безопасности надо соблюдать. Подключаться придется к сети с напряжением 220 В, а это может чревато травмами.
Базовые правила безопасности при работах с электрическим током:
- Удостоверьтесь, что помещение, в котором будут проводиться работы, обесточено. Для этого должны быть отключены соответствующие рубильники на распределительном щитке. Если свет не горит и электроприборы, включенные в розетку, не функционируют – тока в сети нет.
- На всякий случай используйте специальный индикатор. Дотронувшись им до проводки, вы увидите – при отсутствии электрического тока его свет не горит.
- Начиная монтажные работы, осмотрите прибор. Он не должен иметь повреждений и нарушений изоляции.
- Задействуйте только исправные стремянки. Не пытайтесь устанавливать электроприборы, балансируя на стуле или столе.
- Проконтролируйте верность подключения до момента подачи электрического тока в сеть. Это позволит вам минимизировать риск случайного короткого замыкания.
Как подключить светодиодный светильник

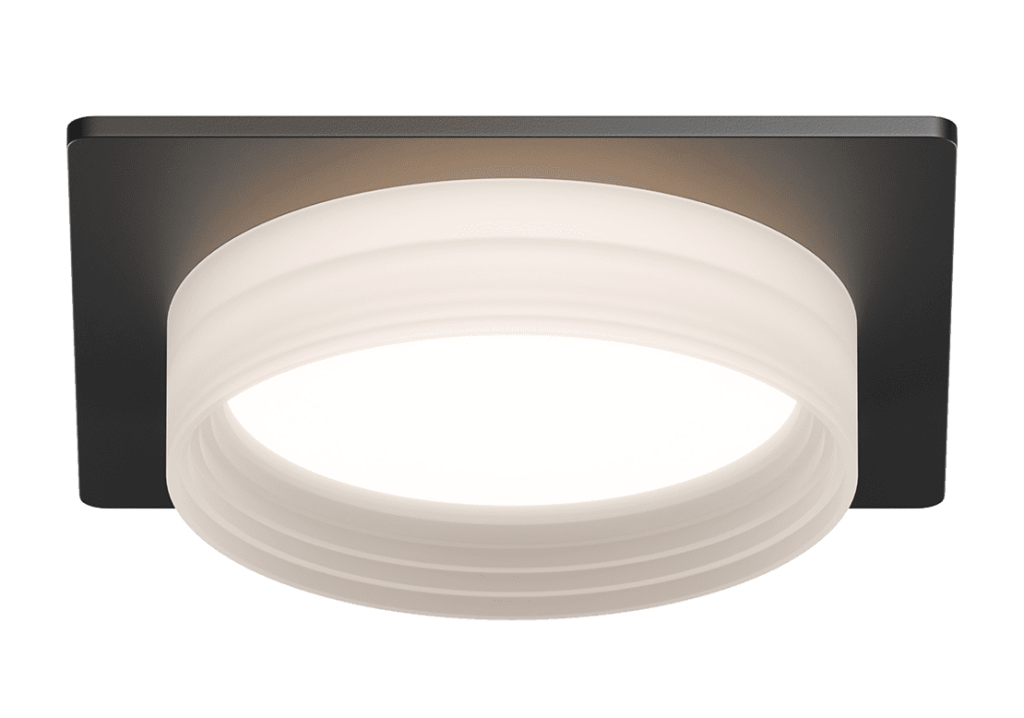

Давайте в качестве примера рассмотрим обычный светильник, встраиваемый в подвесной потолок. Можно увидеть компактный преобразователь и два провода, которые подключают прибор к сети. Электронный «мозг» этого блока займется выпрямлением, стабилизацией и снижением входного напряжения переменного тока до требуемых параметров.
Подсоединение посредством двух или трех проводов, без заземления / с ним
Как подключить светодиодный светильник с двумя или тремя проводами? Для начала отметим: в большинстве жилых или офисных помещений разводка сети выполнена двумя кабелями, где ноль обозначен синим цветом, а фаза коричневым либо красным. Третий провод (заземление желто-зеленого оттенка) обычно не применяется.
Как подключить светодиодный светильник с двумя проводами? Рассмотрите корпус блока питания прибора. Там расположены входные контакты. Они промаркированы производителем: L – фаза, N – ноль.
Если кабель имеет три жилы, то стандартные контакты подключаете так, как описано выше. Заземляющий провод присоединяйте к специально сделанному выводу на корпусе светильника.
Подключение двух, трех и более осветительных приборов
Достаточно часто появляется необходимость запитать два и более светильника от общего выключателя. Существует три главных варианта разводки электрокабеля:
- Последовательная схема. Провод фаза идет сначала к первому осветительному прибору, далее от него ко второму и так далее. Кабель ноль напрямую подсоединяется к последнему источнику в цепи. Данный линейный способ подключения светодиодных светильников имеет как плюсы, так и минусы. Достоинства варианта: монтаж идет быстро и требуется минимальное количество кабеля. Недостатки: чем больше в цепи устройств, тем меньше их яркость свечения, а поломка одного прибора ведет к тому, что гаснут все.
- Параллельная схема. Каждое осветительное устройство имеет свой отдельный провод. Недостаток: требуется значительная длина электрокабеля. Достоинства: количество включенных одновременно светильников не снижает их яркость, а выход из строя одного прибора не прекращает функционирование оставшихся.
- Лучевая схема. Разновидность параллельного варианта. Выбирают с целью экономии кабеля. Сначала ведут проводку до точки, равноудаленной от установленных LED-приборов. Там ставится распределительная коробка. После чего от нее прокладывают короткие линии к осветительным устройствам.
Выключатели с одной и двумя клавишами
Разберем особенности данных устройств:
- одноклавишные выключатели – могут управлять одним LED-устройством либо группой светильников, имеют дну пару контактов;
- двухклавишные способны оперировать двумя светодиодными аппаратами (либо двумя их группами) по отдельности, имеют две пары коннектов.
Контакты выключателя соединяют с проводом фаза. Коммутирование осуществляется в зависимости от местоположения нажимной клавиши. Проводник ноль соединяют со светильником прямо из распределительной коробки. То есть проводится без коммутации.
Нюансы подключения разных типов светильников
Технология монтажа устройства зависит от вида светильника

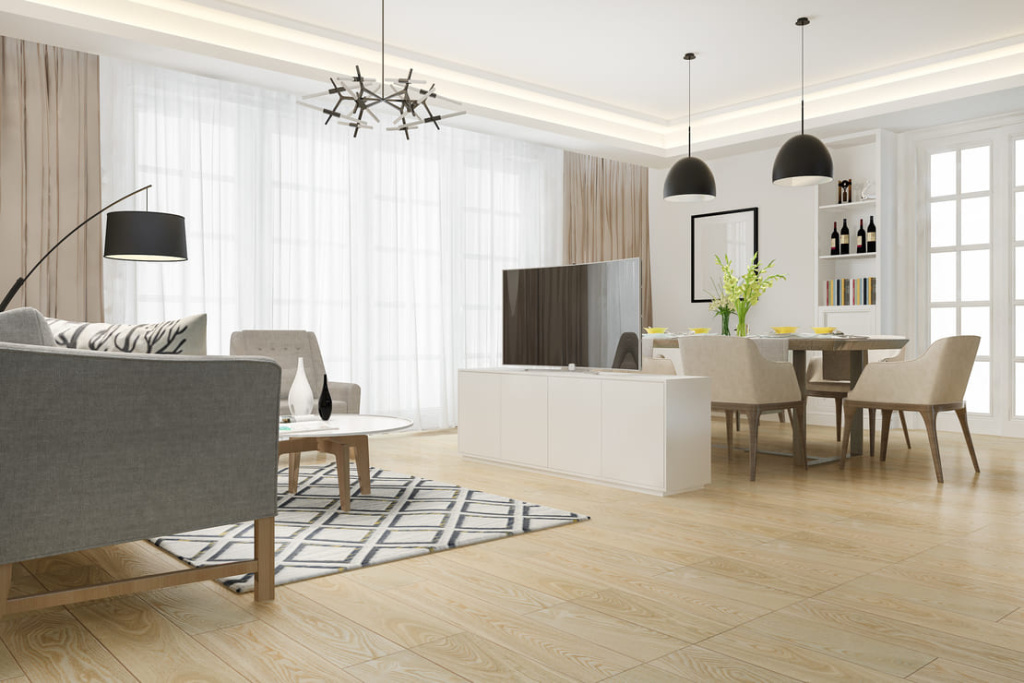

Подвесной светодиодный
Фото: dit26978 / freepik.com
Первый шаг – установите крепежи. Далее монтируйте светильник. Проконтролируйте, насколько он устойчив. После чего с помощью клеммников подключайте светильник к проводке.
Потолочный LED-прибор
Если натяжное полотно отсутствует, то как подключить светодиодный светильник на потолок? Основной проблемой здесь будет невозможность скрыть в межпотолочном пространстве драйвер. Блоки управления придется спрятать внутри LED-устройства либо за верхним плинтусом, удлинив проводку. Монтируя драйверы, не забудьте про необходимость соблюдения полярности приборов, иначе светильник выйдет из строя.

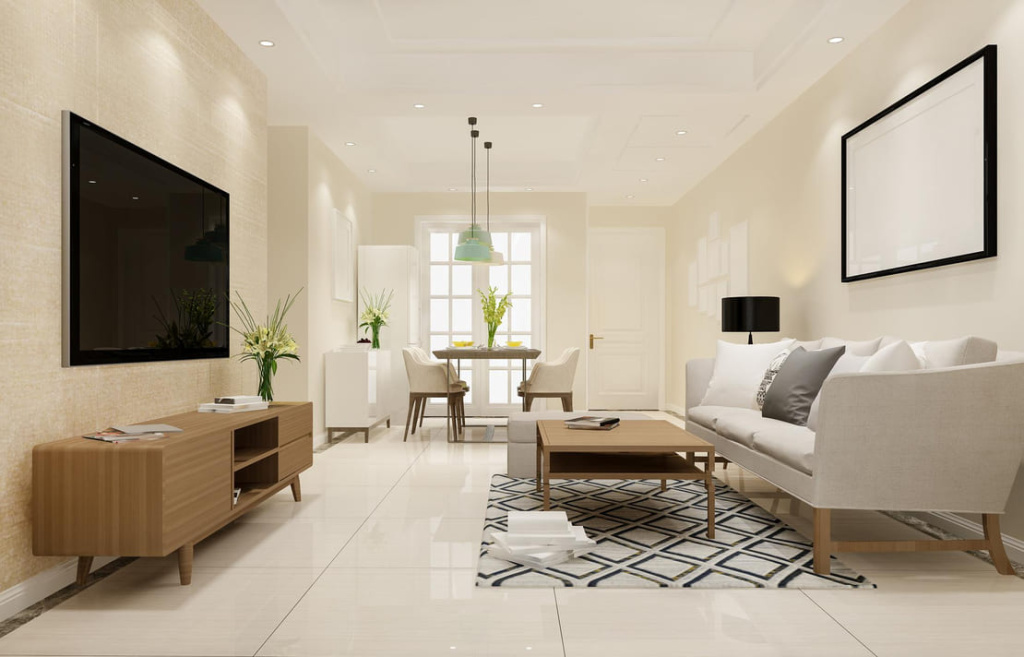

Точечный прибор (спот)
Фото: dit26978 / freepik.com
Данный тип LED-светильников обычно подключается по параллельной схеме с применением кабеля ВВГнг-LS 2 х 0,75. Монтажные работы идут на натяжных или гипсокартонных потолках.
Светодиодная лента
Необходимы специальные двух- или четырехпроводные коннекторы, которые обеспечивают быстрый и безопасный монтаж лент с блоком питания и друг с другом.
Ошибки в подключении светодиодных светильников
| Ошибка | Суть проблемы | Способ решения |
|---|---|---|
| Фаза и ноль перепутаны между собой | Прибор находится под напряжением. Есть опасность получить удар током | Понадобится мультиметр либо индикаторная отвертка, чтобы определить проводник с фазой. Далее его подключить через выключатель, а ноль непосредственно к осветительному устройству |
| Подключен блок питания с несоответствующими параметрами | Светильник, предназначенный для низковольтного питания (12 В, 24 В) подключен напрямую к сети с напряжением 220 В | Как правильно подключить светодиодный светильник к сети? Приобретите соответствующий блок питания, с необходимыми параметрами мощности, напряжения и силы тока |
| Проводка соединена скруткой без клеммных зажимов | В зоне контакта может произойти перегрев и короткое замыкание | Откажитесь от скрутки в пользу клеммных колодок, контактов WAGO или соединения методом пайки с использованием термоусадочной трубки |
| Нет заземления, хотя в светильнике оно предусмотрено | Достаточно велик риск получить удар током, особенно при повышении влажности воздуха | Сделайте заземление к соответствующему контакту в электрическом щитке либо подключите УЗО |
| В одной цепи установлено слишком много светильников | Осветительные устройства тускло горят либо не включаются | Смените схему на параллельное подключение, тогда каждый светильник получит необходимое напряжение |
| Используется провод неподходящего сечения | Кабель недостаточного сечения при использовании нагревается, что создает опасность возгорания | Возьмите провод ВВГнг-LS 2 × 1,5 мм² или аналогичный, с учетом предполагаемых нагрузок |
| Светильник смонтирован вблизи источника тепла | Постоянное воздействие высоких температур сокращает время эксплуатации LED-светильника | Перенесите осветительные устройства на необходимое расстояние от тепловых приборов |
| Осветительный прибор установлен на натяжном потолке без термозащиты | Существует риск провисания потолка либо повреждения его вследствие перегрева | Обязательно монтируйте светильники в натяжном потолке с использованием термоколец и платформ |
| LED-светильник не работает | Причин несколько: лампа перегорела, ослабли контакты, выключатель вышел из строя | Смените лампу, подтяните контакты, установите новый выключатель |
| Осветительное устройство мерцает или продолжает светиться после выключения | Источник проблем в утечке тока либо в выключателе с подсветкой | Смонтируйте конденсатор – поглотитель (0,1 мкФ, 400 В) между фазой и нулем, а также поставьте выключатель без подсветки |
Часто задаваемые вопросы о подключении светодиодного светильника
Как правильно выбрать электрокабель?
Определитесь сначала с планируемой мощностью ваших осветительных приборов и имеющимся напряжением. Для этого используйте специальные таблицы. Их обычно можно найти на упаковке приборов. Помните: провода слишком маленького сечения будут перегреваться, это может привести к возгоранию.
В чем особенность подключения лампочек на 12 В?
Самое важное – требуется трансформатор, который напряжение понижает и выпрямляет, делая из переменного постоянным. Выбирая прибор, имейте в виду: надо учесть не только общую мощность всех подключаемых осветительных устройств, но и необходимый буфер.
Как подключить уличный светодиодный светильник, чтобы исключить риск пожара?
Приборы, стоящие вне здания, подвергаются систематическому воздействию природных факторов (колебания температуры, осадки, солнечное излучение). Это обусловливает особые требования к установке и подключению подобных светильников. Ключевой критерий – обеспечить уровень защиты IP65 и выше для всех контактов, включая распределительные коробки и кабельные муфты. Для защиты от попадания влаги и последующего окисления контактов следует применять специальные клеммы и герметизирующие составы.
Если LED-светильник подключен с соблюдением всех правил и требований, он будет работать долго и безопасно. Предварительно перед началом монтажных работ определитесь с оптимальным вариантом способа подсоединения приборов (последовательный, параллельный или лучевой). Избегайте применять некачественные материалы.
