Как подбирать блок питания для светодиодной ленты
16.12.2025
450
Сохранить статью:
Как подбирать блок питания для LED-ленты? Аббревиатура означает сокращение от Light Emitting Diode (светоизлучающий диод). Первым делом определяют суммарную мощность полоски с ними с 20–30 % запасом, затем учитывают класс влагозащиты для места установки. Наружные модели требуют степени IP67 (Это означает, что пыленепроницаемый корпус выдерживает кратковременное погружение под воду на глубину до одного метра на 30 минут. IP — это международная система, которая описывает уровень защиты корпуса от пыли, влаги и твёрдых частиц), а для закрытых ниш подойдут компактные блоки с пассивным охлаждением.
Что учесть? Чтобы освещение работало стабильно и долго, необходимо принять во внимание определенные параметры блока питания. Правильный выбор преобразователя напряжения определяет яркость излучения и пожарную безопасность всей системы.

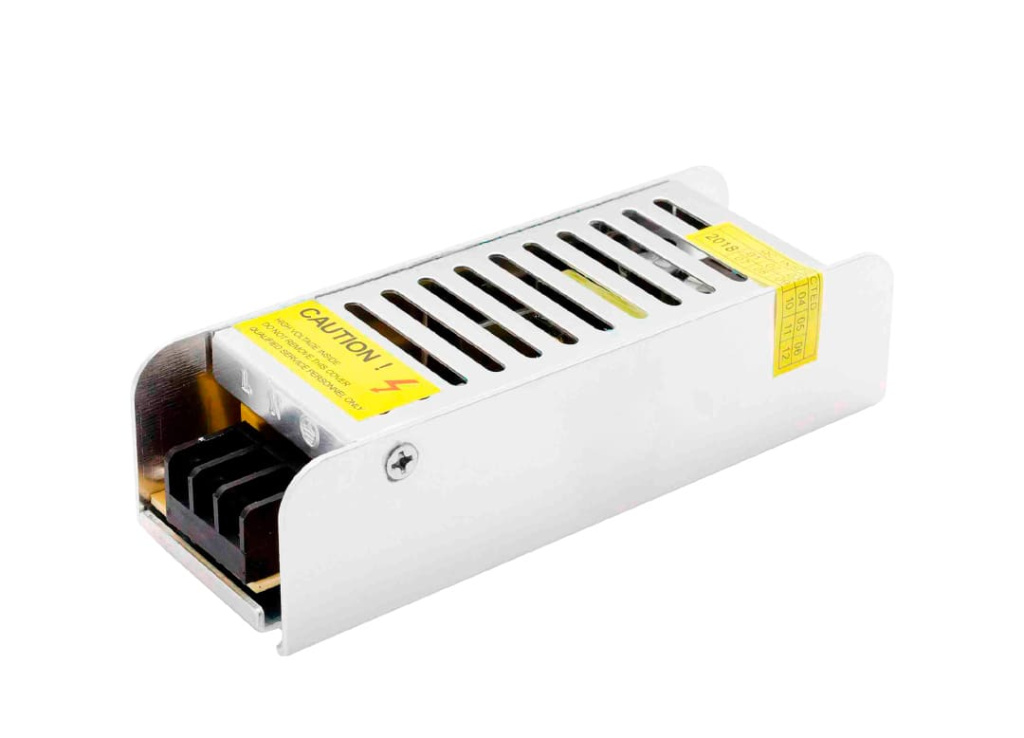

Критерии подбора блока питания для светодиодной ленты
Конструкция
Принято выделять два варианта. Блоки питания отличаются конструктивными особенностями и внешним видом.
Стандартные варианты имеют железный, алюминиевый или другой металлический корпус. У них имеются разъемы для подключения. Зачищенный ленточный кабель и вилка вставляются в соответствующие пазы и крепятся винтом. У некоторых моделей есть провода, позволяющие запитать контакты с помощью клемм. К мощным блокам питания можно подключить LED-ленты разной длины.
Сетевые адаптеры — это всем известные зарядные устройства от мобильных телефонов и других гаджетов. У них пластиковый корпус. Сетевой адаптер имеет разъем 5,5 х 2,1 мм. Подключение LED-ленты осуществляется с помощью переходника. Иногда он идет с ней в комплекте. Сетевые адаптеры являются универсальными блоками питания, так как их можно использовать и с другими устройствами. Главное ― правильно подобрать напряжение и мощность подключаемого оборудования.

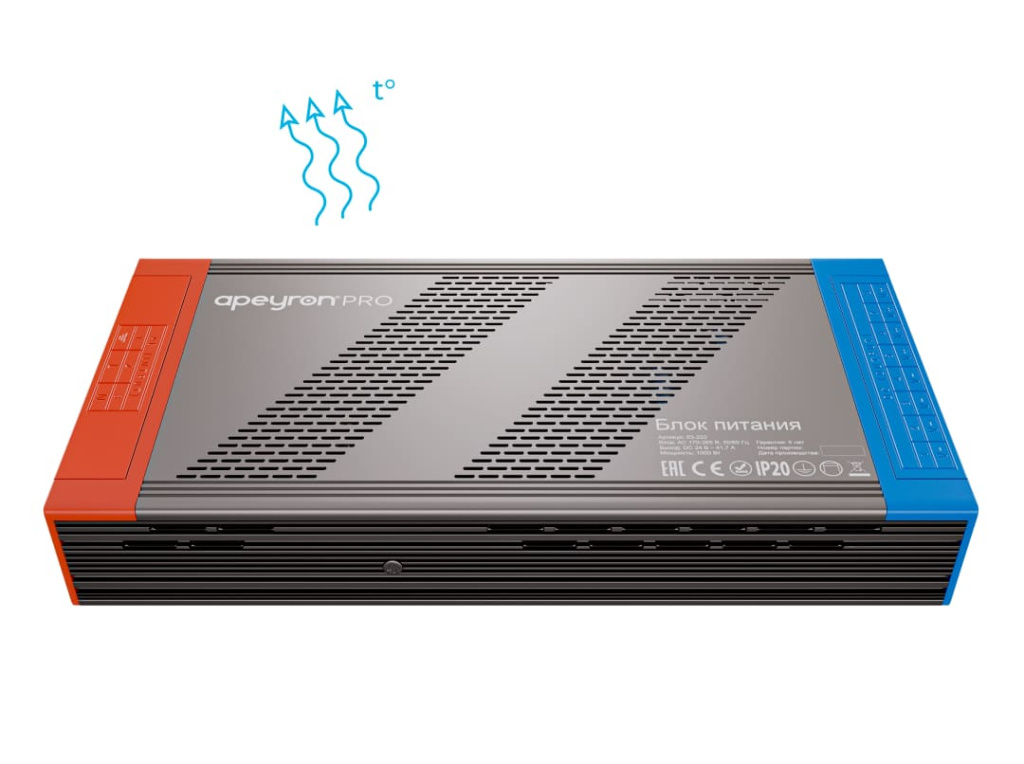

Входное напряжение
Это диапазон, в котором блок питания может работать от сети. Напряжения блока и светодиодной ленты должны совпадать. В основном модели работают на 12 или 24 вольта. Менее распространены варианты на пять и 220 В.
В основном пятивольтовое используется для подключения через USB, а 220 вольт — для подключения в розетку с помощью переходника. Электрическое напряжение — это то, что мы берём из электросети, обеспечивающей питание блока. Стандартно это 220 В. Универсальные блоки питания функционируют в диапазоне 110–220 вольт.
Параметр выходного тока — это величина, которая указывает предельную его силу на каждый канал. Ее используют, если производитель не указал мощность блока питания. Для конкретного варианта её можно вычислить путем умножения тока на напряжение.
Модели большой мощности имеют встроенный вентилятор, который шумит. Можно использовать набор из нескольких блоков послабее. Они суммарно будут давать такую же мощность. Это позволит снизить шумовой фон.
Степень защиты
Это класс IP. Как уже говорилось, он определяет уровень защиты устройства от воздействия внешних факторов: влаги, пыли, твердых предметов. Он должен соответствовать классу IP светодиодной ленты. Первая цифра в этой маркировке ― защита от попадания твердых частиц. Вторая ― от попадания влаги. Например, класс IP20 означает, что конструкция защищена от попадания твердых предметов диаметром более 12 мм и без водоустойчивости.
Большинство устройств рассчитаны на использование в сухих помещениях (спальня, гостиная). В корпусе таких моделей имеются отверстия. Поэтому защита от внешнего воздействия минимальная.
Оборудование, маркированное классом IP67, представляет собой герметичные блоки питания. Они защищены от попадания влаги и пыли. Электрическая схема залита водонепроницаемым компаундом. Такие блоки питания можно использовать в помещениях с высокой влажностью (кухня, ванная комната). Минусы тоже есть. Герметичные устройства долго охлаждаются. Поэтому нужно устанавливать блок в подходящее место.
Дополнительные параметры
Один из важных критериев в вопросе, как подбирать блок питания для светодиодной ленты, ― наличие встроенной технологии защиты от перегрузки, перенапряжения, короткого замыкания и перегрева. Это снижает риск выхода её из строя и обеспечивает длительный срок службы устройства. О критериях ее выбора мы рассказали в данной статье.
Блок питания для светодиодной ленты может перегреваться во время работы на максимальной мощности. Это негативно сказывается на сроке его службы. Это распространенная проблема, если блок питания выбран без учета запаса по мощности.
При наличии технологий защиты подача питания отключается. Составляющие блока питания охлаждаются. О том, что защита сработала, говорит периодическое моргание LED-элементов.

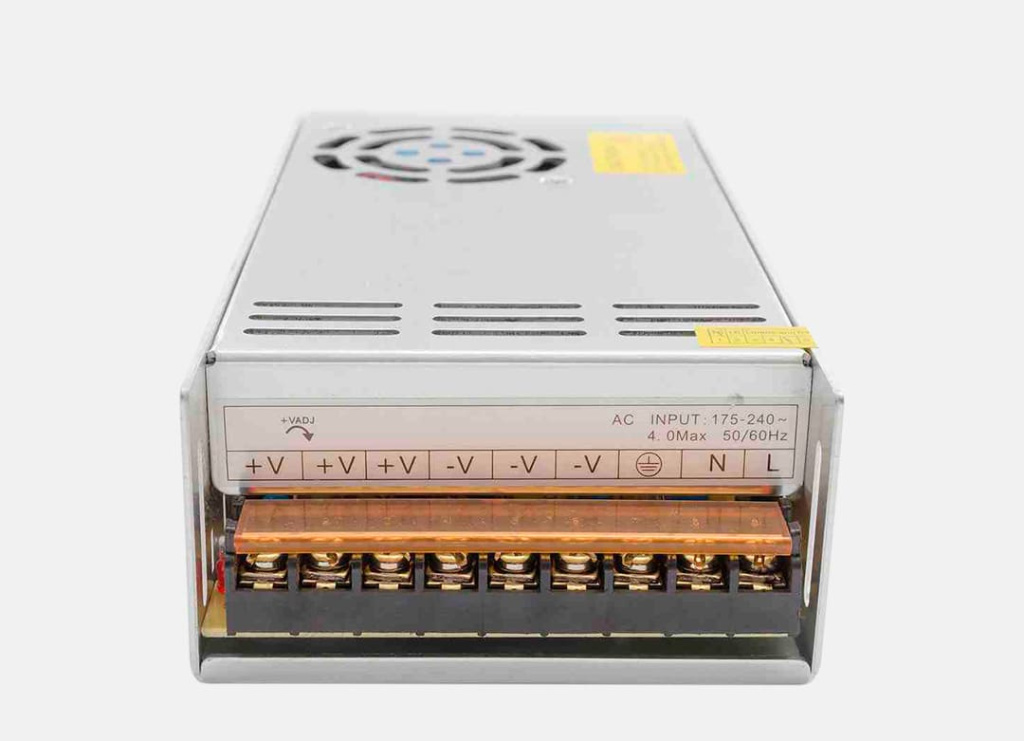

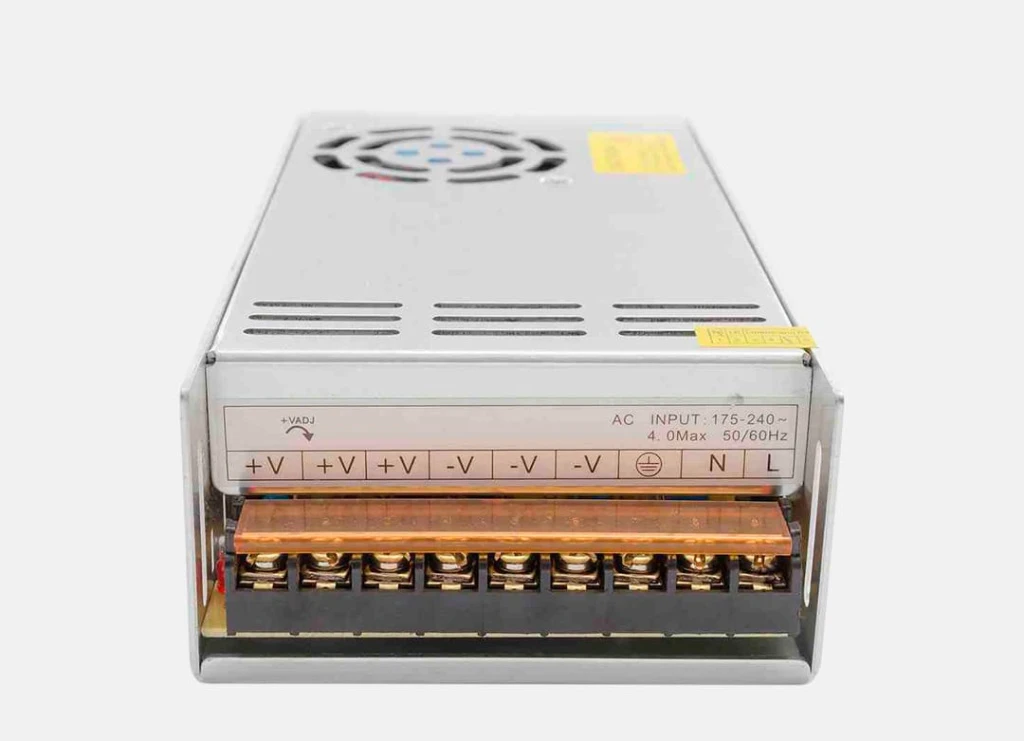

Подбор мощности блока питания для светодиодной ленты
Подойдет устройство на 12 или 24 вольта. Конкретные параметры зависят от LED-ленты. Если у блока питания недостаточная мощность, то она будет работать нестабильно, тускло или вообще не загорится.
Как же определить необходимые параметры? В расчете мощности блока питания для подключения ленты нужно отталкиваться от того, сколько она потребляет электроэнергии на длину в один метр. Эта величина обычно указывается на упаковке или в технической документации. Так вы сможете подобрать блок питания с учетом конкретной длины ленты.
В их современных моделях используются разные типы светодиодов. Наиболее распространены маломощные, например SMD 3528. 60 таких светодиодов потребляют всего 4,8 Вт. Исходя из этого можно подобрать блок питания для светодиодной ленты, в которой 120 или 240 элементов. Нагрузка составит порядка 9,6 или, соответственно, 19,2 ватта.
Мощные светодиоды потребляют больше энергии. Например, для SMD 5050 требуемая величина составляет 7,2 Вт на 10 элементов.
Можно легко подсчитать, сколько нужно электроэнергии на один метр LED-ленты. Сначала определяем тип светодиодов и их мощность. Далее подсчитывается число светодиодов в одном метре ленты.
Теперь ключевой момент в выборе блока питания. Вычисляем, какая мощность требуется для ленты нужной длины. Не забываем учитывать запас из расчета не менее 20–30 % от полученных цифр.
Таким образом, подбираем блок питания для светодиодной ленты по следующему алгоритму:
- Определяем общую её длину в метрах.
- Находим значение мощности LED-ленты на 1 м.
- Перемножаем эти значения.
- К данному параметру добавляем запас «прочности» блока питания (минимум 20 %).
Это позволит защитить его от перегрузки при непрерывной работе LED-ленты или при перепадах напряжения в электрической сети.
Рассчитаем на конкретном примере.
- На одном метре LED-ленты установлено 30 светодиодов типа SMD 5050. Они потребляют 7,2 Вт на 10 элементов. В данном случае для подключения одного метра LED-ленты нужен блок питания мощностью в 30 Вт. Естественно, с запасом.
- Для подключения LED-ленты длиной 10 метров нужен блок питания мощностью не менее 270 Вт. Это с учетом коэффициента запаса.
Также можно рассчитать, сколько энергии потребляет LED-лента. Например, при длине 10 метров за три часа непрерывной работы лента потребит не более 0,3 кВт.
Мощные блоки питания оснащаются вентилятором. Он издает шум. В качестве альтернативы можно рассмотреть вариант использования нескольких маломощных блоков питания, которые дадут необходимую суммарную мощность.
Часто задаваемые вопросы о подборе блока питания для светодиодной ленты
Какой подобрать: герметичный или открытый?
Рассмотрим возможные варианты.
- Компактный блок питания в герметичном корпусе из пластика
Негабаритный, легкий, имеется защита от влаги. Мощность невысокая ― не более 75 Вт. Для питания двух LED-лент понадобится два блока питания по 50 Вт. Подходит для бытового использования, например подсветки комнат. Блок питания можно легко спрятать благодаря его компактным габаритам.
- Блок питания в герметичном корпусе из алюминия
Мощность составляет 100 Вт. Им можно осветить сразу две LED-ленты. Это габаритный блок питания весом более килограмма. Он подходит для использования на улице, например в подсветке вывесок. Блок питания отличается надежностью. Он имеет высокую степень защиты от факторов внешней среды.
- Открытый блок питания
Мощность составляет 100 Вт. Это самая габаритная модель. Такие блоки питания не подходят для подсветки потолков или стен. Из-за габаритных размеров его не получится спрятать в нишу. Он используется для питания аппаратуры и устанавливается в специальные отсеки. Среди плюсов ― бюджетная стоимость.
Что выбрать: один блок питания большой мощности или несколько малой мощности?
В этом вопросе имеется практическая разница.
- Несколько блоков питания малой мощности
Данный вариант подходит для подключения длинных и прожорливых LED-лент в обычных комнатах, где нужна изоляция от шума. Например, спальня. Это компактные блоки, которые получится легко разместить в маленьких помещениях. Их конструкция не предполагает использование вентиляторов. Для хорошего отвода выделяемого тепла нужно предусмотреть дополнительное свободное пространство вокруг устройства по 20 см со всех сторон.
- Один блок питания высокой мощности
Данный вариант также подходит для подключения длинных LED-лент, потребляющих много энергии. Например, на 100 Вт. Такие блоки питания используют в помещениях, где есть свободное пространство для установки габаритных устройств и присутствует высокий общий шумовой фон. Например, в торговых точках, офисах.
Для теплоотвода в конструкции имеется либо встроенный вентилятор (кулер), либо внешний. Это может доставить определенные неудобства при использовании в тихих комнатах, например в спальне.
Что учесть при установке блока питания для светодиодной ленты?
Нужно иметь в виду его конструктивные и габаритные характеристики. Например, форма корпуса. Бывает стандартный, плоский и широкий, или длинный и тонкий.
Также нужно предусмотреть вентиляцию, соответствие условиям пожарной безопасности, возможность доступа и ограничить возможность случайного контакта детей с устройством.
Не рекомендуется размещать блоки питания рядом с батареями и устройствами, вырабатывающим тепло. Нельзя ставить их друг на друга. Минимальное расстояние между ними должно составлять 20 см и выше.
Если учесть данные рекомендации, блоки питания для LED-лент прослужат долго.
Таким образом, подбирать такое устройство нужно с учетом его типа. Затем нужно посмотреть, какую мощность потребляет один метр. Полученное значение следует умножить на длину ленты. Учесть коэффициент запаса. Полученный результат ― мощность блока питания. Можно подбирать подходящую модель из имеющегося в магазинах ассортимента.
