Как мультиметром проверить светодиод: порядок действий и частые ошибки
22.01.2026
453
Сохранить статью:
Как мультиметром проверить светодиод на исправность? Вначале необходимо настроить прибор и убедиться в его работоспособности. Для этого переключают мультиметр на сопротивление в 200 Ом, фиксируют значение на экране и скрещивают щупы между собой. Если показания 1 и 0 соответственно, то прибор исправен.
На что обратить внимание? Дальнейший порядок действий зависит от условий проверки: находится ли светодиод в приборе или доступен отдельно. В первом случае также оценивают возможность выпаивания.
Причины неисправности светодиодов
Светодиодная технология активно применяется в различных сферах. LED-устройства (сокращенно от англ. Light Emitting Diodes) преобразуют электроэнергию в видимый свет. Светодиоды отличаются долговечностью и надежностью. Технические сбои случаются редко.
Фото: zinkevych / freepik.com
Самые распространенные причины неисправностей:
- резкие перепады сетевого напряжения;
- снижение уровня напряжения в электрической сети или неисправности в проводке, что приводит к резкому увеличению обратного тока через p-n-границу;
- перегрев из-за недостаточной вентиляции. Внешние признаки: деформация элементов корпуса, обгорание покрытия, оплавление кристалла;
- повреждение контактов, что приводит к прерыванию подачи напряжения на светодиоды;
- неисправность контроллера;
- механические повреждения от падения, сжатия и т.д.;
- неисправности в блоке питания;
- электрическое перенапряжение;
- воздействие влаги (если отсутствует защита от воды);
- истечение ресурса LED-устройства, что приводит к снижению яркости свечения. После 1000 часов эксплуатации яркость снижается примерно на 10 %;
- низкое качество комплектующих.
Как мультиметром проверить светодиод на исправность
Первым делом нужно проверить исправность измерительного прибора. Обратите внимание на плотность закрытия крышки батарейного отсека, состояние проводов и зажимов. Для изоляции можно использовать изоленту или термоусадочную трубку. Если на щупах имеются сколы, то их тоже нужно обмотать.

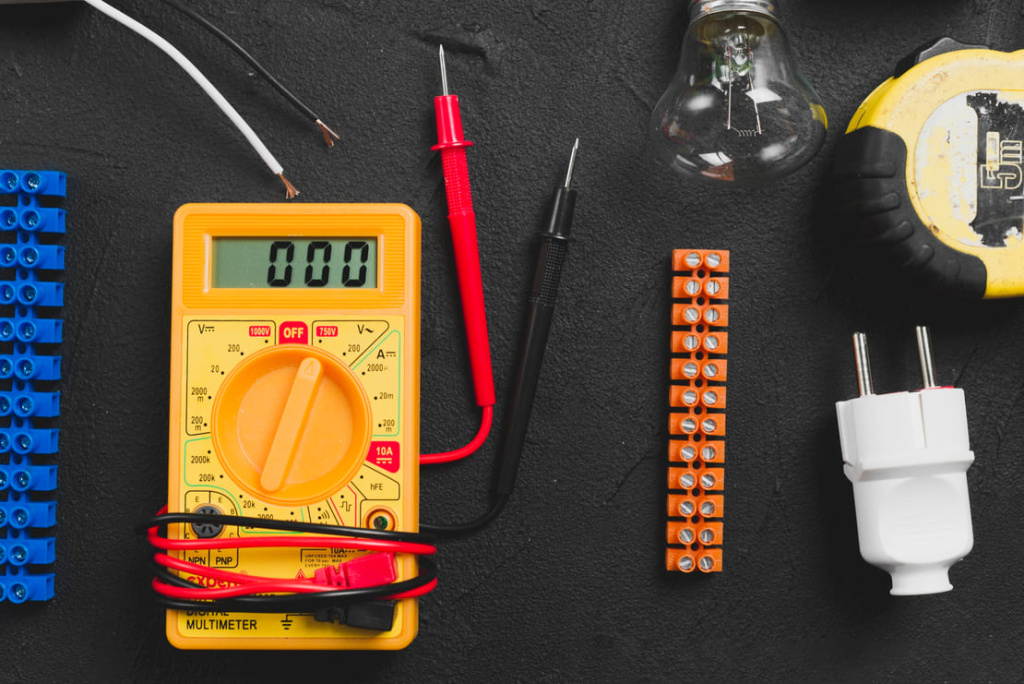

Сначала поверните переключатель на сопротивление 200 Ом. Подключите щупы, используя соответствующие гнезда на приборе: черный в «Com», красный ― к измеряемым величинам. На экране мультиметра должна появиться 1. Если высвечивается другое показание, то тестер неисправен. Затем скрестите щупы. На экране мультиметра должен появиться 0.
Фото: freepik / freepik.com
Если тестирование прибора показало, что он исправен, можно начать проверку светодиодов. Случается, что показания на экране тестера моргают или очень бледные. Скорее всего садятся батарейки. Для проверки светодиода на исправность мультиметром нужно повернуть переключатель на режим «поиск обрыва». Он обозначен пиктограммой чипа.
Светодиоды требуют небольшого напряжения от блоков питания. К ним сложно подключиться. Один из элементов конструкции ― p-n переход, который излучает свет при пропускании тока в прямом направлении. Лампочка загорается при достаточной силе тока.
Для проверки нужно выбрать режим прозвонки диодов. Алгоритм проверки мультиметром исправности светодиода в лампе:
- Подключите щупы к участку полупроводника, который нужно протестировать.
- Приложите красный щуп с положительным зарядом к аноду.
- Приложите черный щуп с отрицательным зарядом к катоду.
- На экране мультиметра появятся показания падения напряжения после перехода p-n-границы.
- Переставьте щупы. Если падение напряжения отсутствует, то светодиод исправен.
Если на приборе отсутствует режим «Прозвон», установите переключатель на 1 Ом.
Проверка мультиметром исправности отдельных элементов
Это один из самых простых способов диагностики исправности LED-устройства. Стандартно у светодиода есть два длинных контакта: анод и катод. При рассмотрении на просвет электрод внутри корпуса катода немного длиннее, как и его ножка. Алгоритм проверки светодиода:
- установите переключатель на режим Hfe (тестирование транзисторов);
- найдите гнезда с обозначениями PNP и NPN;
- вставьте анод в слот С зоны PNP, а катод — в слот Е зоны NPN.
Фото: freepik / freepik.com
Эти электроды являются выводами тока, имеющими разный электрический заряд и напряжение. Они заставляют светодиод светиться. Если он не светится, то элемент неисправен или может быть перепутана полярность. Перед тем как проверить светодиод мультиметром, важно найти, где у него анод и катод.
Конструкция и параметры приборов различаются. Поэтому встречается несколько типов гнезд для тестирования транзисторов.
Часто неисправный светодиод можно увидеть без прибора: на нем будет темное пятно, свидетельствующее о том, что он сгорел.
Если визуальных признаков нет, то найти неисправный элемент поможет тестер. Проще всего проверить диод по свечению. Первым делом нужно выбрать режим проверки диодов.
Обратите внимание, что на многих приборах режим проверки диодов совмещен с режимом прозвонки. Если на мультиметре нет данных режимов, то можно выбрать 1 Ом. Черный щуп нужно приложить к катоду (минус), а красный ― к аноду (плюс). Если светодиод исправен, то он начнет светиться.
В противном случае нужно переставить щупы и проверить, не перепутана ли полярность. Данный способ тестирования можно использовать только для проверки отдельных светодиодов. Перед этим потребуется осуществить выпаивание элемента из общей сети.
При корректном подключении на дисплее прибора отобразится падение напряжения. Рабочий элемент начнет светиться. Если перепутать полярности, на экране высветится 1. Есть прибор имеет функцию звукового сопровождения, то при корректном подключении щупов он издаст характерный писк. Не переживайте, если свечение диода слабое. Это связано с недостаточным напряжением.
Есть приборы, оснащенные специальным разъемом, который подходит для тестирования светодиодов. Он обозначен аббревиатурой PNP. Анод прикладывается к слоту «С», а катод к «Е». На приборе выбирается режим прозвонки. Метод определения исправности LED остается таким же.
Тестирование светодиодов без выпаивания
Чтобы присоединить щупы прибора, их нужно соединить с помощью пайки с маленьким металлическим предметом, например, скрепкой. Разместите между ними пластину из текстолита, обернутую в изоленту. Такая несложная конструкция подходит для безопасной фиксации щупов. С ее помощью можно протестировать отдельный светодиод без выпаивания из схемы.
Тестирование светодиодов в фонаре
Чтобы найти неисправность, нужно достать батарейку из фонарика. Разберите изделие и достаньте плату из текстолита, к которой прикреплен тестируемый светодиод. Присоедините к мультиметру щупы через PNP-разъем. Не требуется выпаивание диода из сети, так как тестирование производятся на плате. Устройство загорится только при прямом включении!
При параллельном соединении светодиодов измерьте сопротивление всей цепи. Близкий к нулю показатель будет свидетельствовать о неисправности одного из проводников. Выяснить, какой, можно, проверив каждый светодиод отдельно.
Ошибки в проверке светодиодов мультиметром
Даже специалисты иногда ошибаются при тестировании исправности светодиодов. Самые распространенные проблемы и варианты их устранения:
Проблема 1: Некорректное определение полярности
- Выход: Обращайте внимание на обозначения. Используйте лупу при необходимости.
- Рекомендация: Определив анод и катод, поставьте метки маркером. Так вы в дальнейшем не перепутаете полярность.
Проблема 2: Превышение допустимых значений тока
- Выход: Удостоверьтесь, что на приборе выбран режим проверки диодов.
- Рекомендация: Для защиты от перегрева мощных LED-устройств есть токоограничивающие резисторы.
Проблема 3: Неверная трактовка показаний прибора
- Выход: Ознакомьтесь с техническими характеристиками тестируемого светодиода.
- Рекомендация: Вносите данные измерений в таблицу и сравнивайте показатели.
Многие мастера не учитывают температурный режим. Измерение холодного светодиода может дать некорректные данные. Поэтому проверять мультиметром исправность светодиода лучше при комнатной температуре +20…+25°C.
Альтернативные способы проверки светодиода
Батарейка и провода
Если у вас нет мультиметра, то проверить исправность светодиода можно с помощью трехвольтовой или двух полуторавольтовых батареек и нескольких проводов. Алгоритм:
- Коснитесь анодом элемента с положительным выводом батарейки.
- Коснитесь катодом элемента с отрицательным выводом батарейки.
- Если светодиод исправен, он загорится.
Отметим, что для проверки исправности красных или желтых светодиодов с помощью новых батареек может понадобиться токоограничивающий резистор, имеющий сопротивление 60-70 Ом. Включите его последовательно со светодиодом. Белым, синим и зеленым светодиодам необходимо больше тока. Для их проверки не понадобится резистор. Если вы используете разряженную батарейку, то можно не использовать резистор.
Старое зарядное устройство для телефона
Помимо батареек, можно использовать старое зарядное устройство от смартфона. Правда, вы его не сможете в дальнейшем использовать по назначению:
- Подготовьте зарядное устройство: отрежьте штекер и зачистите провода.
- Подключите светодиод: прижмите красный провод к аноду светодиода, а черный — к катоду.
- Исправный светодиод загорится.
Если у вас есть старое зарядное устройство с обычным штекером под Nokia, то его можно не отрезать. Вставьте анод внутрь штекера, а ко внешнему контакту присоедините катод.
Специализированные LED-тестеры
С помощью таких приборов можно проверить исправность светодиодов безопасным током. Они имеют расширенный функционал: можно проверять как отдельные элементы, так и целые сборки в ленте. Купить такой тестер не получится, но его можно собрать.
Фото: freepik / freepik.com
Стандартно конструкция состоит из литиевой батареи, стабилизатора тока и повышающего преобразователя, дающего достаточное напряжение. Можно собрать продвинутый тестер с двумя режимами проверки: на 20 мА и 350 мА. Это необходимо для тестирования светодиодов с разными характеристиками.
Еще один вариант — лабораторный блок питания. Он подходит для проверки любого светодиода или LED-ленты. С его помощью можно регулировать напряжение и силу тока. Лабораторный блок питания стоит дорого. Имеются универсальные тестеры, которые проверяют исправность элементов и измеряют их характеристики.
Визуальная диагностика состояния светодиода
Перегоревший элемент часто имеет темное пятно или точку на рабочей поверхности. Это говорит о том, что кристалл в месте соединения анода и катода неисправен и не проводит ток.
Часто задаваемые вопросы о проверке светодиода на исправность мультиметром
Можно ли прикасаться к щупам или диодам в процессе тестирования?
В момент проверки нельзя трогать металлические элементы щупов или контакты, так как это повлияет на результаты. Будет измеряться сопротивление тела человека.
Как протестировать инфракрасный светодиод?
Диоды такого типа не излучают видимый свет. Протестировать их исправность можно с помощью камеры телефона или фотоаппарата. ИК-диоды будут видны как фиолетовое свечение на дисплее при активации. Такие полупроводниковые элементы часто используются в пультах дистанционного управления. Они преобразуют команды пользователя в невидимые человеку инфракрасные световые сигналы.
Как проверить диод в гнездах NPN?
При проверке исправности светодиода мультиметром, в котором предусмотрены разъемы для транзисторов NPN, измените полярность. Вставьте катод в «Е» гнездо, а анод – в «С». Такой вариант проверки подходит для тестирования элементов, которые имеют чистые и длинные контакты. При этом неважно, какой режим установлен на тестере.
Есть несколько способов проверки исправности светодиодов. Можно обойтись без специальных приборов. Если приобрести LED-устройства надежных производителей, то такая необходимость вовсе не появится, пока не выйдет срок годности.
