Комплектующие для светодиодной ленты: виды и критерии выбора
30.12.2025
453
Сохранить статью:
О чем речь? Комплектующие для светодиодной ленты – профиль, блок питания, коннекторы, контроллеры, диммер и устройство управления. Часть из них необходимы для работы освещения, другие – в зависимости от условий эксплуатации оборудования.
На что обратить внимание? Например, если светодиодная лента используется в различных сценариях освещения с переменой интенсивностью свечения и цвета, то для управления нужны специальный диммер и пульт.

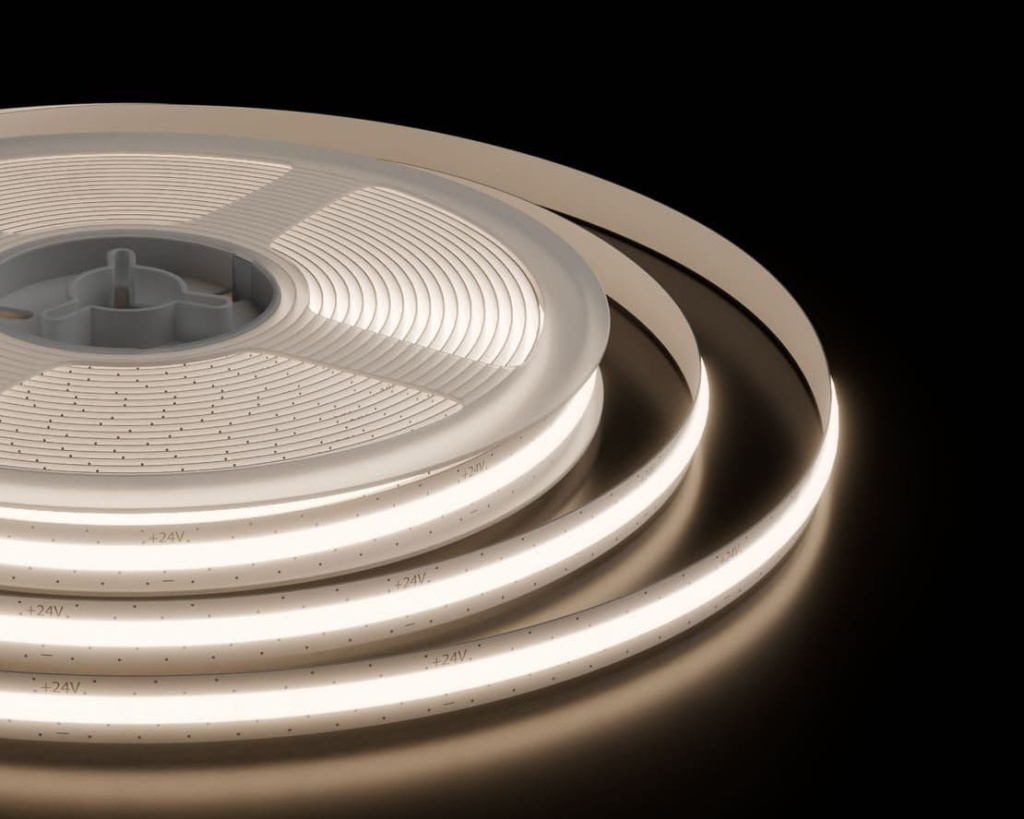

Устройство светодиодной ленты
Светодиодная лента используется для контурного освещения и представляет собой закрепленный на гибкой печатной плате светодиодный модуль, который свернут в виде катушки. Лента позволяет воплощать оригинальные решения по освещению и креативные идеи, пользуется популярностью у дизайнеров и обычных потребителей.
Светодиодные ленты и комплектующие для них выпускают достаточно много производителей, например, Philips, Gauss, Osram, Foton, Luna. Катушка может содержать 5 или 10 метров ленты, но всю длину использовать полностью не обязательно. Обычно ленту можно разрезать там, где нанесен знак «ножницы» (как правило, через каждые 10 светодиодов).
При выборе светодиодной ленты нужно учитывать следующие параметры:
- Цветовая температура белого света. Выпускаются ленты с тепло-белым («WW»), холодно-белым («CW») и нейтрально-белым («NW») цветом света. Оттенки белого обычно находятся в пределах 2700-6500 К (Кельвинов). Производители выпускают изделия с разной цветовой температурой и указывают ее на упаковке. Также существуют светодиодные ленты с синим, желтым, красным, зеленым, оранжевым светом. Если вы любите цветные эффекты, обратите внимание на RGB-ленты, позволяющие создать разные оттенки при смешивании зеленого, красного и синего цветов. Учтите, что качественный белый свет с помощью RGB-ленты получить нельзя, поскольку в нем будут присутствовать оттенки других цветов. Для обычного белого света нужно использовать белые светодиоды.
- Напряжение, необходимое для работы ленты — 12 В либо 24 В. Как определить светоотдачу: например, на каждом метре пятиметровой ленты LS 2835 60 led/m CW luna (60903) расположено 20 светодиодов, каждый из которых имеет светоотдачу примерно 12 люмен. Тогда на метр получается 800 люмен, а на всю катушку — 4000 люмен.
- Потребляемая мощность — для пятиметровой катушки требуется 60-90 Вт. Поскольку лента используется не для функционального освещения, а для декоративных и визуальных эффектов, для нее характерен широкий угол светодиодов (1200).
Светодиоды в среднем работают до 50 000 часов (у разных изделий и производителей этот показатель может отличаться). То есть, при круглосуточной работе лента будет гореть в течение пяти лет, а при восьмичасовой ежедневной эксплуатации — 15-17 лет.
Иногда потребители жалуются, что светодиоды перегорают раньше времени. Такое может быть при использовании некачественных или дешевых комплектующих для светодиодной ленты, из-за поломки контроллера или блока питания, а также низкого качества сборки. Кроме того, срок службы укорачивается, если не используется теплоотвод и светодиоды перегреваются.
Светодиодную ленту можно применять и на улице, и в помещении, поэтому важно учитывать степень защиты (IP): для использования внутри дома подходит IP20, может работать под дождем IP44 (не боится влажности), погружение в воду не страшно для IP68. Существуют термостойкие модели: их можно использовать в саунах в условиях высоких температур. Ленты с защитой от влаги имеют силиконовый слой и стабильно работают в присутствии воды.
Светодиодные ленты применяются для самых разных целей: контурная подсветка элементов архитектуры и декоративных деталей, ниш, подиумов, плинтусов, закарнизная подсветка и т.д.

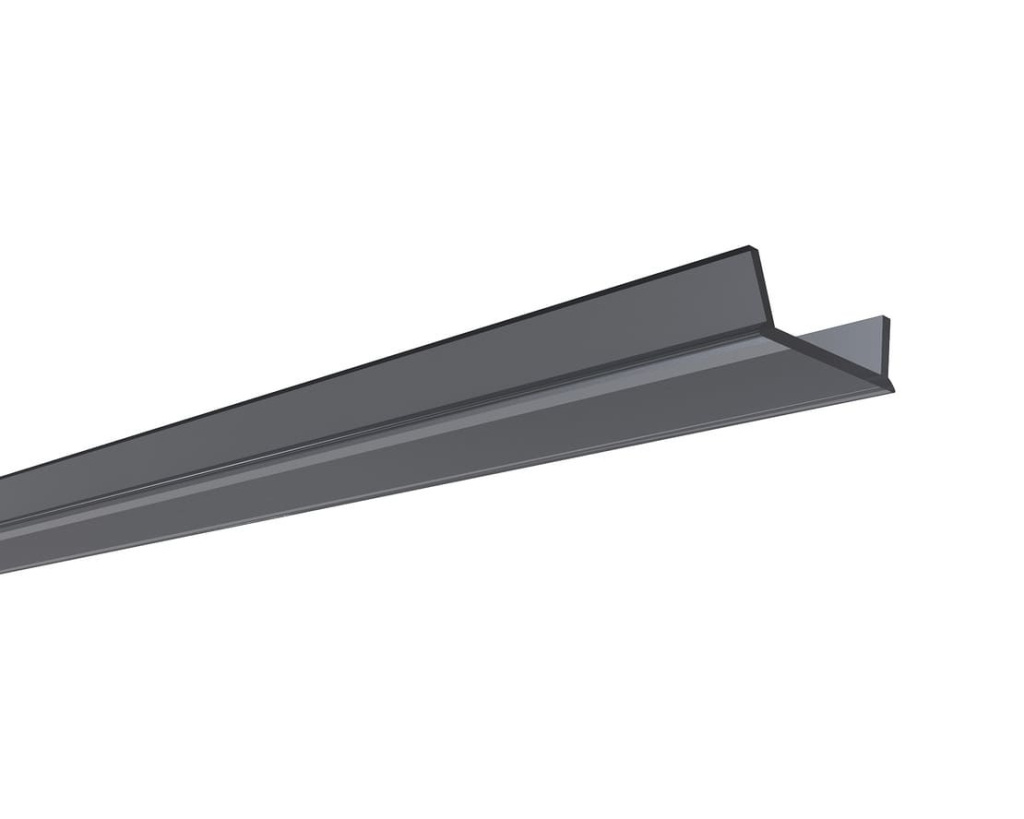

Профиль светодиодной ленты
Какие возможности дает профиль для светодиодной ленты:
- создает завершенное аккуратное освещение помещения;
- не нарушает стилистику интерьера, отлично вписывается в дизайн стен, потолка и обстановки, подчеркивает общую идею;
- позволяет изготавливать подвесные светильники разных размеров и форм;
- защищает светодиоды от влаги, пыли и других внешних факторов.
Функции, которые выполняет профиль ленты (влияют на выбор изделия):
- Монтажная. Если к ленте нет никаких особых требований и ее нужно просто скрыть при установке, подойдет любой профиль с требуемыми техническими параметрами.
- Дизайнерская. В этом случае нужно выбирать специальные алюминиевые профили. Они бывают стандартными, а также цветными или похожими на натуральные материалы. Декоративные изделия хорошо выполняют свою функцию, но, как правило, имеют более высокую цену.
Каждый профиль комплектуется заглушками, чтобы конструкция получилась гармоничной и завершенной.
Изделия классифицируются по виду монтажа на:
- врезные;
- в угол;
- накладные;
- подвесные.
Выбор зависит от того, где будет использоваться изделие. Врезные модели подходят для мебели, подсветки пола, стен и потолков.
Накладные подойдут там, где врезные профили применять нельзя или их использование нецелесообразно. К поверхности они крепятся посредством монтажной планки или клипс открытой или скрытой конструкции.
Угловые профили используются, когда нужно получить освещение угловой формы. Подвесные светильники подсоединяются к потолку с помощью фиксированных монтажных креплений и специальных тросов.
Профили делаются из стали, алюминия или пластмассы. Чаще всего применяются алюминиевые профили. Они не только выполняют свою основную функцию, но и играют роль радиатора. У пластмассовых и стальных изделий теплопроводность ниже.
Профиль для светодиодной ленты дополняется матовым либо прозрачным экраном, от типа которого зависит степень рассеивания света и его интенсивность. Матовый экран позволяет получить мягкое равномерное освещение. Для создания направленного света используются специальные экраны с оптической линзой.
Ширина профиля должна соответствовать ширине ленты. Идеальный вариант — когда профиль не более чем в 1,5 раза превышает ленту по ширине. Если взять профиль слишком большой ширины, по бокам ленты возникнут тени.
Внимательно нужно относиться к мощности, то есть, способности материала рассеивать тепло. Данный показатель должен превышать мощность светодиодов. Единица измерения — Вт.
Светильник должен излучать равномерный рассеянный свет без точек. На равномерность свечения влияют:
- интервал между светодиодами;
- рассеивающая способность экрана.
Светодиоды должны находиться друг от друга на расстоянии, меньшем, чем глубина профиля примерно в 1,5 раза, или равном ей. При несоблюдении этого правила свечение, скорее всего, будет иметь точки. Выпускаются ленты, дающие рассеянный свет, даже если диоды очень близко находятся к экрану, однако они дорого стоят. Как правило, невозможно получить равномерное свечение, если между лентой и экраном расстояние не превышает 10 мм.
Светодиодную подсветку с помощью профиля можно делать для помещений, а также для мебели, элементов архитектуры, карнизов и не бояться при этом, что фасад оплавится или загорится.

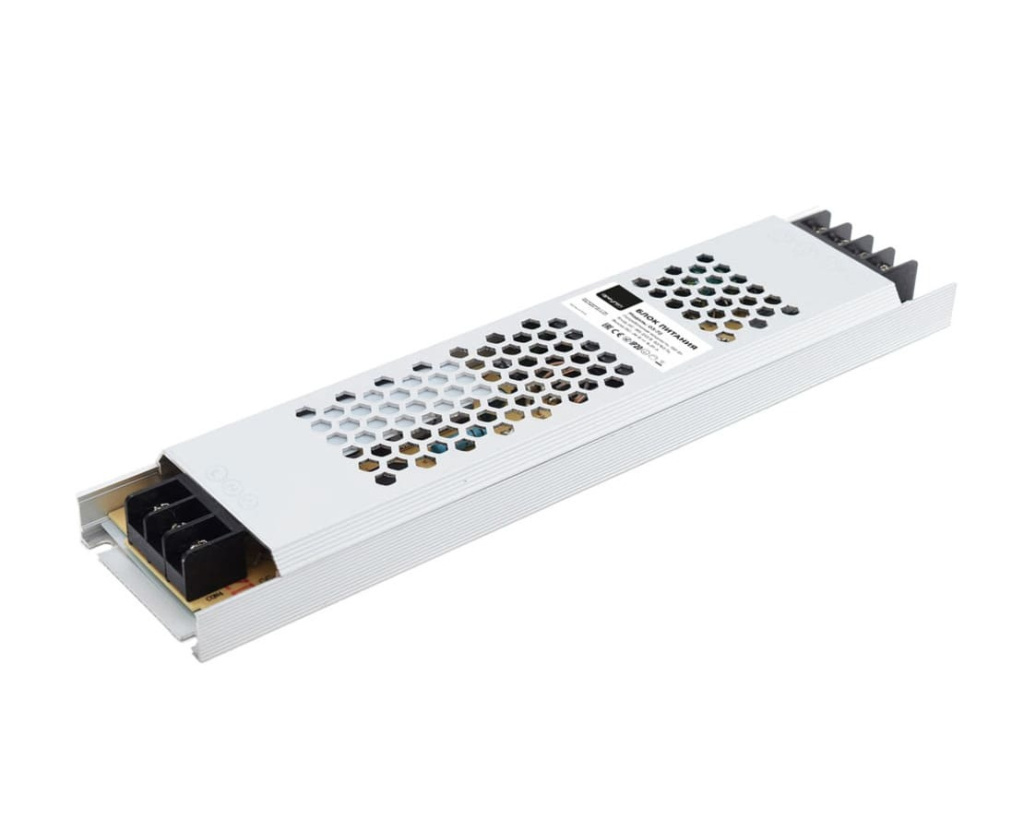

Блок питания для светодиодной ленты
Среди комплектующих для светодиодной ленты, необходимых для ее подключения, нужно обязательно назвать специальный блок питания. Его выбирают в зависимости от мощности, вида и напряжения.
Открытые блоки
Они очень широко распространены, используются внутри помещений и не имеют защиты от пыли и влаги, поэтому в условиях повышенной влажности и при большом количестве пыли их применять не рекомендуется.
Для эффективного отвода тепла такие блоки имеют перфорированный корпус из металла. Они бывают как компактными, так и достаточно большими. К достоинствам можно отнести доступную цену и широкое разнообразие моделей.
Открытые блоки, мощность которых превышает 250 Ватт, обычно имеют кулер, который шумит во время работы. Чтобы этого избежать, один мощный блок заменяют на несколько источников питания с меньшей мощностью, которым вентиляторы не нужны.
Подключение осуществляется с помощью клемм, которые находятся на концах корпуса с двух сторон: с одной — входной клеммник на 220 В (ноль N, фаза L), с другой — 1-4 низковольтных выхода на 12, 24, 48 Вольт (полярность + и -).
Закрытые (герметичные) блоки
Это более герметичные блоки, поэтому они могут использоваться на улице или в помещениях с высокой влажностью. Чтобы защитить плату с электронными элементами от воздействия факторов внешней среды, ее заливают компаундом.
Отличаются тем, что при диммировании, то есть, изменении яркости ленты, не издают писк. Он исходит от дросселей и трансформаторов и хорошо слышен в открытых блоках питания, а в закрытых благодаря герметичности корпуса не заметен.
Типы корпусов БП:
- Пластиковый — компактные легкие изделия мощностью до 100 Ватт. Имеют класс защиты IP67. Обладают вытянутой формой, благодаря которой отлично подходят для создания скрытой светодиодной подсветки.
- Металлический — мощность таких моделей от 10 до 800 Ватт. Могут использоваться на улице благодаря классу защиты IP67-68. Блоки с мощностью выше 100 Ватт тяжелые, большие и дорогие. Модели с мощностью ниже 50 Ватт имеют вытянутую форму и компактные размеры, поэтому могут применяться внутри помещений (их можно, например, скрыть внутри ниши).
Также существуют ультратонкие блоки питания, невысокие, узкие, но длинные. Благодаря этому их можно помещать внутрь алюминиевого профиля, который используется для монтажа ленты. Имеют металлические либо пластиковые корпуса, применяются в производстве линейных светодиодных светильников.
Еще один вид: компактные блоки в компактном форм-факторе. Они включаются в электророзетку с помощью штепсельной вилки, имеют ограничения по мощности и не позволяют создавать яркую подсветку.
Выходное напряжение блока и напряжение, которое запроектировано для LED-ленты, должны совпадать. Номинал напряжения можно посмотреть на упаковке изделия либо на печатной плате. Существуют универсальные БП на 12/24 В, но их не много.
Стандартные номиналы напряжения:
- 12 В, 24 В — для многих типов светодиодных лент;
- 48 В — для стабилизированной ленты, которая используется для монтажа шлейфов до 50 метров длиной.
Суммарная длина шлейфа, собранного из ленты, может составлять от нескольких сантиметров до нескольких десятков метров, поэтому потребляемая мощность будет отличаться. Это значит, что при выборе источника электропитания нужно учитывать, какую нагрузку к нему планируется подключить.
Чтобы узнать мощность LED-ленты, нужно обратиться к ее описанию. Там указано, сколько Ватт требуется для одного погонного метра изделия. Умножьте эту величину на длину шлейфа и получите общую мощность.
Расчет мощности блока питания ленты выполняется по формуле:
P = L х W
- P – расчетная мощность нагрузки;
- L – общая длина ленты;
- W – мощность погонного метра.
К результату вычисления нужно прибавить 15-20 %. Это технологический запас, который необходим для долгой работы блока питания.
Например:
- Нам нужно подключить десятиметровую ленту, которая потребляет 9,6 Вт/м.
- Суммарное потребление составит: 10 м х 9,6 Вт = 96 Вт.
- Технологический запас равен: 96 Вт х 0,2 = 19,2 Вт. Тогда: 96 Вт + 19,2 Вт = 115,2 Вт (результат + запас).
- Требуется блок питания с мощностью как минимум 115 Ватт.
- Нужно выбрать БП с приближенными параметрами мощности в сторону увеличения.
- Подходит блок на 120 Ватт. Устройство большей мощности тоже подойдет, но оно будет более дорогим и габаритным, поэтому при выборе рекомендуется опираться на результаты расчетов.
Обычно выбирают один блок вместо 2-3 менее мощных. Исключения делаются в следующих случаях:
- блок нужен для скрытного размещения, поэтому есть ограничения по габаритам;
- требуемая мощность блока составляет более 250 Вт, поэтому придется покупать устройство с шумным кулером.
Коннекторы и контроллеры для светодиодной ленты

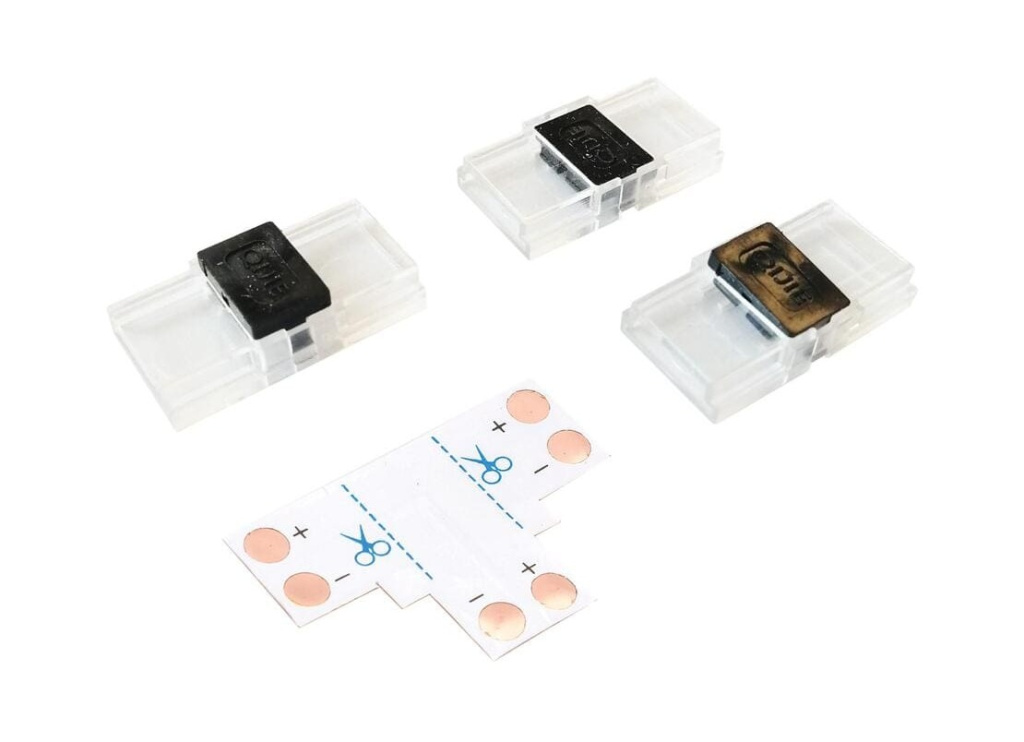

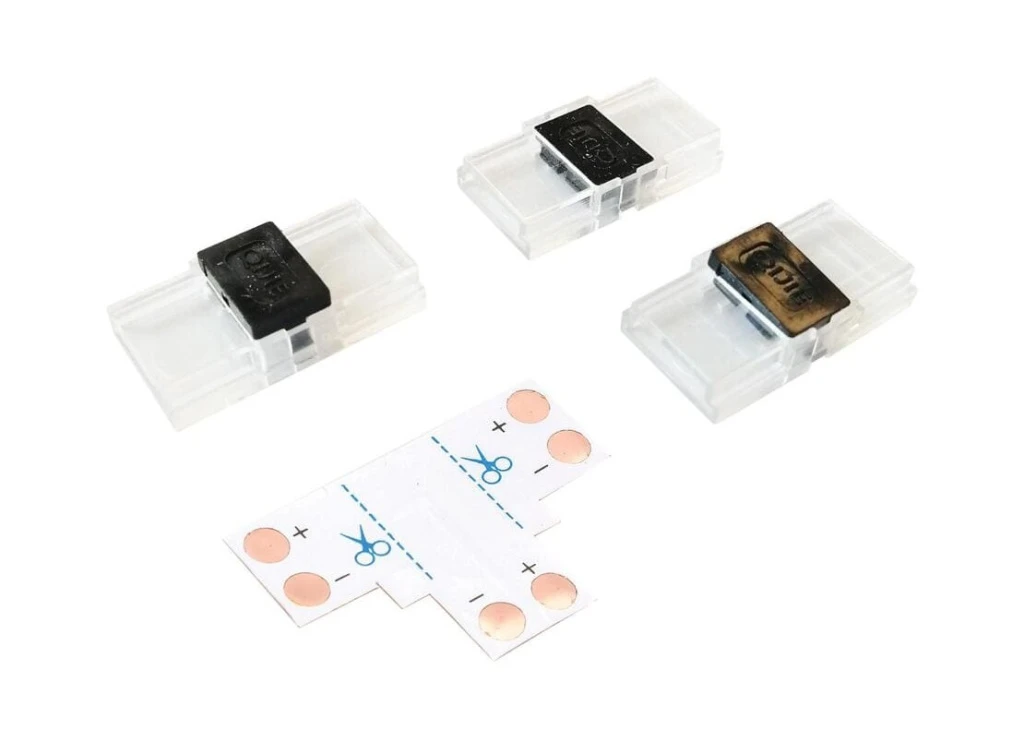

Коннекторы
Чтобы подсветка работала, ленту нужно подключить к источнику питания и выключателю (либо контроллеру). Кроме того, отрезки ленты должны быть соединены между собой. Надежнее всего скрепить их с помощью пайки, однако не всегда есть такая возможность. Поэтому для соединения участков светодиодных лент используют еще один вид комплектующих — коннекторы. Они позволяют получить надежный контакт.
Коннекторы различаются между собой по следующим признакам:
- Количество контактов. Для монохромных лент используются двухконтактные устройства, а для RGB- и RGBW-лент нужны четырех- и пятиконтактные коннекторы.
- Ширина рабочей зоны. Чаще всего используются устройства шириной 8 или 10 миллиметров.
- Рабочее напряжение. Есть коннекторы, рассчитанные на переменный ток (220 В) и постоянный ток (12-24 В).
- Способ коммутации. Различают прокалывающие и зажимные коннекторы, а также коннекторы с защелкивающейся крышкой.
- Угол соединения. По этому признаку коннекторы делят на: прямые — угол между участками ленты не меняется; прямоугольные — отрезки ленты соединяются под углом 90 градусов; крестообразные, тройные, гибкие (контактные площадки связаны гибким проводом).
В отдельную группу выделяют еще один вид данных комплектующих для светодиодной ленты — это специальные коннекторы, которые позволяют подключить блок питания, имеющий штекер 5,5 мм. Они, по сути, представляют собой ответную часть штекера, провода к которой подсоединяются посредством клеммной колодки.
Чтобы соединить участки светодиодной ленты коннектором, нужен только монтажный нож, а если нет и его, подойдут простые ножницы.
Контроллеры
Контроллер нужен только в том случае, если используется RGB-лента (для монохромных светодиодов он не требуется). Позволяет делать свечение более или менее ярким, создавать разнообразные световые эффекты, задавать последовательность переключения цветов. Диммер представляет собой трехканальное устройство, в котором каждый канал управляет определенным цветом:
- первый канал регулирует красный цвет;
- второй канал регулирует зеленый цвет;
- третий канал регулирует синий цвет.
Для создания промежуточных оттенков контроллер включает основные цвета в одно и то же время. Существуют специальные программы, позволяющие осуществлять полноценное управление светодиодами: задавать порядок смены цветов, настраивать разные оттенки.
Какие существуют виды контроллеров для светодиодной ленты:
- Инфракрасные — управление осуществляется за счет излучения ИК-спектра. Позволяют регулировать яркость свечения и выбирать цвет, имеют невысокую стоимость.
- Радиоканальные — для управления используется пульт, посылающий радиосигналы. Благодаря таким сигналам расстояние между пультом и приемником становится больше, кроме того, возможна передача сигналов вне зоны непосредственной видимости.
- Wi-Fi — управление подсветкой осуществляется непосредственно с планшета или смартфона с помощью приложения Magic Color.
- DMX — это контроллеры профессионального уровня, с помощью которых можно одновременно подключить до 170 участков LED-ленты. Применяются в основном в ресторанах, развлекательных центрах, ночных клубах.
При выборе контроллера нужно обращать внимание на следующие параметры:
- Напряжение — должно соответствовать рабочему напряжению БП ленты.
- Сила тока — зависит от суммарной длины светодиодной ленты, а также от ампеража БП.
- Мощность — для расчета минимального значения нужно умножить мощность, которую потребляет один метр ленты, на ее суммарную длину.
- Корпус — в зависимости от того, где будет использоваться подсветка (на улице, в помещении, при какой влажности), исполнение корпуса будет разным.
Диммер для светодиодной ленты
Диммер (светорегулятор) представляет собой электрическое устройство, с помощью которого можно увеличивать или уменьшать яркость свечения ленты за счет регулировки мощности. Используется не только в цепях с LED-лентами, но и с лампами накаливания. Самые простые диммеры — это подстрочные резисторы с непостоянным сопротивлением. Когда колесо управления поворачивается, сопротивление меняется, в результате чего свечение становится более ярким или, наоборот, ослабевает. Такие комплектующие для светодиодной ленты обладают невысоким КПД и не способны справиться с ШИМ сигналом, что приводит к сильному мерцанию светильника.
Более совершенные модели оснащаются выравнивателями: поворачивайте ручку в нужном направлении и степень освещения будет меняться.
Диммеры не только делают использование светодиодных устройств более удобным, но и увеличивают их срок эксплуатации, поскольку LED-светильники чаще всего выходят из строя из-за перегрева.
Для выбора диммера нужно учитывать вольтаж блока питания: если у вас БП на 12 Вольт, то диммер на 6, 24 или 26 Вольт применять нельзя, показатель должен совпадать с блоком питания.
По типу управления выделяют следующие виды диммеров:
- Поворотные — самые надежные и простые. Удобны в применении, управляются ручкой, не нуждаются в расчетах и тонкой настройке, не требуют привыкания. Выбрать нужную конфигурацию помогает специальная шкала, находящаяся рядом с колесом. Она есть у всех современных регуляторов.
- Поворотно-нажимные — оснащены поворотным механизмом и кнопкой.
- Кнопочные — похожи на традиционные выключатели. Свет включается и включается нажатием, а яркость зависит от степени нажима.
- Сенсорные — управление осуществляется нажимом.
- Звуковые — имеют встроенный датчик, который воспринимает акустические волны определенной длины. Обычно они запрограммированы на некоторую величину децибел, и когда звук преодолевает это значение, электрическая цепь запускается. Это также надежные диммеры, но не очень практичные, поскольку датчик может отреагировать даже на громкий разговор.
Все диммеры делятся на механические и электронные. Механические имеют построечный резистор, конденсатор, тиристор и резистор. Это простая и очень надежная схема, устройства очень редко ломаются, могут работать при высоких нагрузках (производитель указывает допустимые пределы). Электронные отличаются в основном не механизмом, а подходом к управлению. Более интересно и современно выглядят, при этом надежность и практичность таких комплектующих для светодиодной ленты не уступает механике.
Диммеры делятся не только по типу управления. Различают:
- Минидиммер — регулятор небольшого размера, устанавливаемый наружным способом. Благодаря миниатюрности легко прячется за детали интерьера, и его практически не видно. Предусматривает разные типы управления (поворотное, кнопочное, дистанционное, сенсорное), легко подсоединяется в клеммники, имеет невысокую стоимость.
- RGB-аудиоконтроллер (с аудиовходом) — используется для танцев и вечеринок. Оснащен специальным датчиком, позволяющим создавать разнообразные эффекты светомузыки.
- RGB-контроллер — используется для многоцветных лент, которые гораздо сложнее подключить, чем одноцветные. Каждым цветом можно управлять отдельно, если включить в схему три контроллера. Если все подключить через одно устройство, яркость цветов будет одинаковой. Контроллеры для RGB-лент позволяют по-отдельности использовать каждый цвет за счет того, что имеют три отдельных механизма управления. Более сложные версии предусматривают программирование и широкий функционал, что позволяет заранее создать программу мигания. Такие устройства открывают интересные возможности, но это отражается на стоимости — они достаточно дорогие.

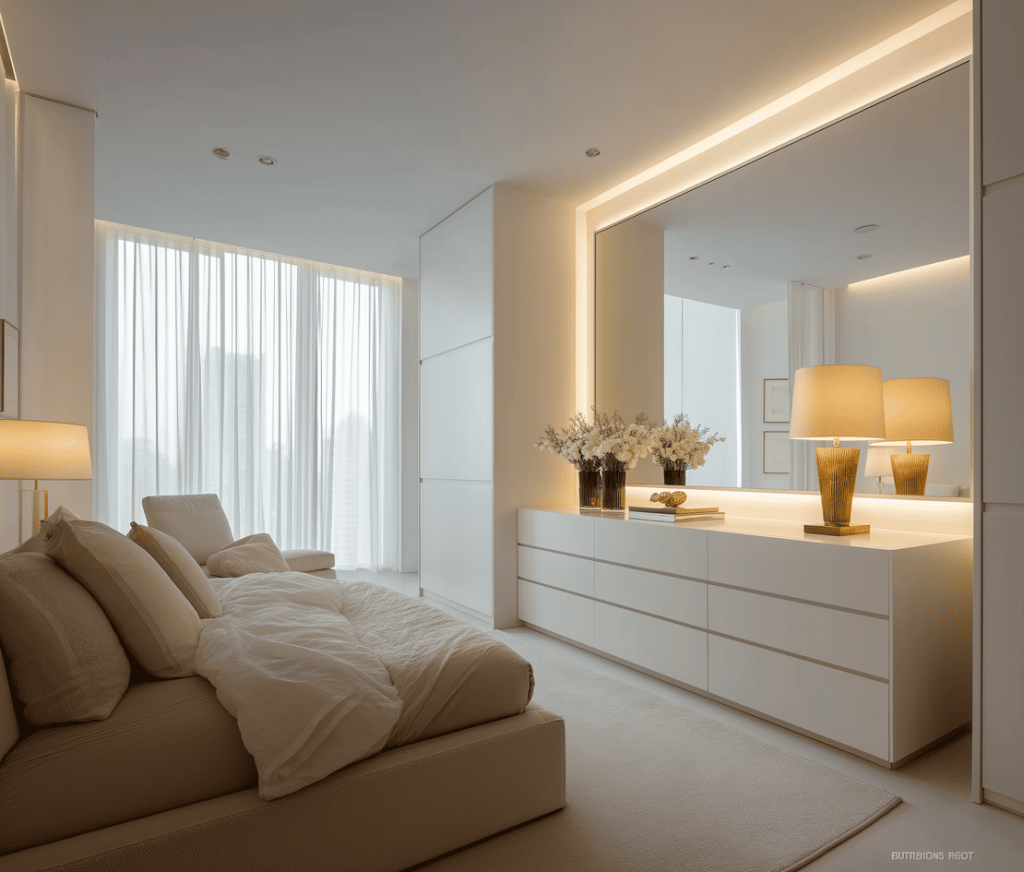

Системы управления светодиодной лентой
Особенности монтажа ленты и ее эксплуатационные свойства зависят от того, какой вариант управления планируется использовать.
Кнопочные или цепочные выключатели
Это традиционный вариант управления системой освещения, для которого не нужно покупать никаких дополнительных комплектующих для светодиодной ленты. Необходимо только в удобном месте установить цепочный или кнопочный выключатель. Этот метод и сейчас популярен, поскольку он надежный и простой, хотя и считается устаревшим.
Бесконтактные датчики
Они позволяют включать и выключать подсветку в помещении при помощи какого-либо движения: датчики можно настроить так, чтобы они реагировали на взмах руки, хлопок и т. д. На первый взгляд этот вариант кажется удобным, но есть особенности.
Датчик должен располагаться так, чтобы свет включался или выключался только тогда, когда это необходимо, чего добиться достаточно сложно. Поэтому, если вы выбираете этот метод, учтите, что свет может внезапно вспыхнуть или погаснуть в самый неподходящий момент.
Кроме того, можно встроить компактный диммер, реагирующий на касания к металлической поверхности. Такой метод не может считаться на сто процентов бесконтактным, поскольку требует наличия сенсорных выключателей.
Пульт дистанционного управления
Дистанционное управление — это удобный и практичный способ, который подойдет, если вы не теряете пульты. Этот вариант требует дополнительной установки приемника, который будет принимать сигнал с пульта и преобразовывать его в действие. Такое устройство, как правило, уже есть в комплекте.
Комбинированный
Если вы в качестве основного способа выбрали дистанционное управление подсветкой, то для подстраховки можете поставить и простой выключатель. Особое внимание этому стоит уделить тем, кто постоянно теряет пульты. Кроме того, данный способ выручит, если приемник сигнала выйдет из строя или в пульте сядут батарейки.
Часто задаваемые вопросы о комплектующих для светодиодной ленты
Можно ли воспользоваться обычным диммером?
Нельзя, так как он не позволяет плавно регулировать освещение и может привести к мерцанию. Поэтому нужно использовать специальное устройство, предназначенное для LED-продукции.
Что можно использовать вместо коннекторов?
Те, кто имеет навык пайки, могут не покупать дорогие зажимы, сэкономить деньги и зафиксировать основные провода с помощью паяльника. Светодиодные линейки на основе из алюминия позволяют надежно зафиксировать места соединения таким способом, в дальнейшем эти участки не ослабляются.
Когда требуется профиль?
Крепить LED-ленту с помощью алюминиевого профиля необходимо в следующих случаях:
- на бетонной поверхности — при использовании клея вы не получите хорошего сцепления;
- на обоях — профиль в этой ситуации позволяет отводить тепло, поэтому использовать его необходимо;
- на любых поверхностях, если нужно закрепить ленту с высокой мощностью.
Итак, мы рассказали о комплектующих для светодиодных лент, чтобы вы не только могли подобрать само осветительное устройство, но и знали, какие элементы необходимы для монтажа, и сделали правильный выбор.
