Как проверить люминесцентную лампу мультиметром? Для полноценной диагностики прибором замеряют электроды, стартер и дроссель. Только так можно точно установить, где проблема в лампе и что делать дальше.
На что обратить внимание? Сам процесс проверки не сложен, но в нем многие допускают досадные ошибки, сокращающие срок службы лампы. Конечно, можно приложить некоторые усилия для его продления, но гораздо продуктивней отказаться от старого светильника в пользу современного аналога.
Устройство люминесцентной лампы
В данной статье мы расскажем, как проверить люминесцентную лампу мультиметром, но сначала разберемся, как она устроена. Лампа представлена трубкой с парами ртути и инертным газом внутри. Ее стенки имеют люминофоровое покрытие, а на концах находятся электроды. Поступающий ток приводит к возникновению на них дугового разряда, в результате чего возникает излучение УФ-спектра. При его соприкосновении с внутренним слоем люминофора (специального вещества) появляется свет.
Изделия могут иметь разную форму и длину.
Различают лампы:
- спиральные — имеют 3-4 трубки;
- F-образные;
- U-образные;
- кольцевые.
Они классифицируются по величине внутреннего давления и используются для разных целей. Например, приборы с высоким давлением применяются для уличного освещения.
Фото: upklyak / freepik.com
Все люминесцентные лампы работают по одному принципу. В настоящее время выпускаются приборы с ЭПРА (электронной пускорегулирующей аппаратурой). Это новое поколение источников света, в котором нет стартеров, а работать они могут, даже если перегорит спираль. Кроме того, они дольше служат, чем обычные лампы, однако являются более дорогими и сложными в обслуживании.
На упаковке и корпусе прибора указывается вся необходимая информация: производитель, цоколь, мощность, оттенок света, срок работы, ширина, длина и т.д.
В первой букве обычно зашифрован вид лампы: Л, что означает «люминесцентная». Вторая буква — это маркировка. Третья — оттенок света: Тб — тепло-белый, ЕБ — естественный белый, ХБ — холодный белый, Б — белый, Д — дневной, Ж — желтый. Следующая буква указывает на конструктивные особенности. Цифры обозначают свечение (в Кельвинах). Мощность ламп находится в диапазоне 18-80 Вт.

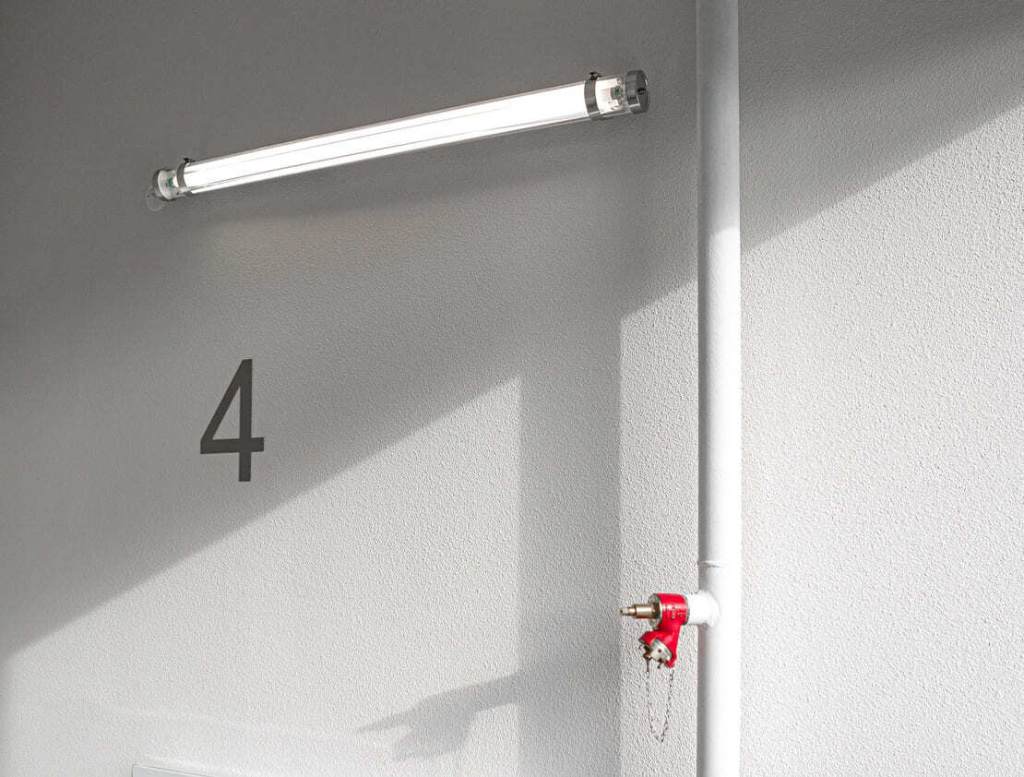

Когда требуется проверка люминесцентной лампы
Для изготовления электродов лампы используются вольфрамовые нити. Когда происходит разряд, они очень сильно нагреваются, поэтому служат недолго (перегорают). Для увеличения срока нить покрывают слоем металла с щелочными свойствами. Благодаря этому тлеющий разряд между электродами стабилизируется, что позволяет избежать перегрева и надолго сохранить целостность электрода.
При включении и выключении лампы покрытие постепенно разрушается и осыпается, разряд идет через оголенную часть спирали, возникает точечный нагрев и нить перегорает. Такая лампа не загорится при использовании стандартной схемы подключения, включающей дроссель и стартер. Чтобы лампа не сгорела раньше времени, трубчатый корпус должен быть целым, без повреждений.
Светильники такого типа имеют сложное устройство и могут перестать работать из-за неисправности любого элемента.
Фото: valentinlacoste / freepik.com
Могут возникать следующие проблемы:
- лампа не включается;
- перед включением происходят короткие мерцания;
- лампа долго мерцает, но не включается;
- мерцания происходят, когда лампа горит.
Чтобы проверить элементы лампы на наличие неисправностей, можно воспользоваться домашним индикаторным тестером или мультиметром.

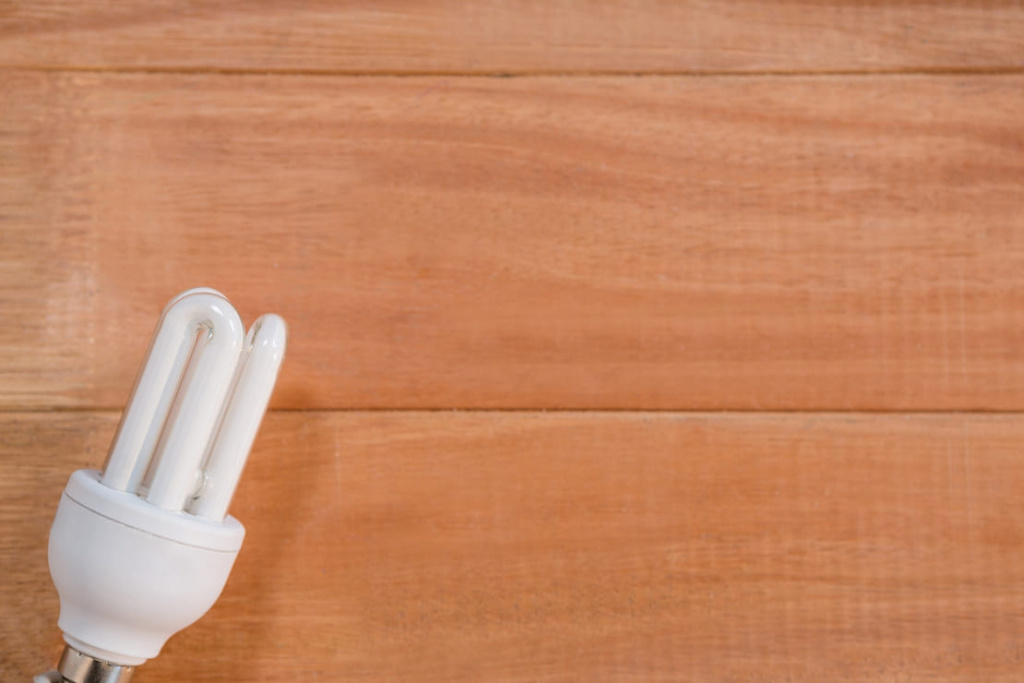

Как проверить люминесцентную лампу мультиметром
Проверка спиралей-электродов
Неполадки часто возникают из-за электродов, которые играют роль нитей накаливания. Они расположены внутри заполненной газом трубки, а концами спаяны с контактными ножками цоколя, которые выведены наружу. Для проверки целостности спиралей мультиметр подсоединяется к выводам, которые находятся на одном конце колбы.
Фото: awesomecontent / freepik.com
Установите на мультиметре режим прозвонки (режим измерения сопротивления с наименьшим пределом). Спирали нужно проверять на обоих концах по очереди. Если они рабочие, вы услышите звуковой сигнал зуммера и увидите, что горит контрольная лампа. Сопротивление на экране будет 5-10 Ом.
Если ни светового, ни звукового сигнала нет, а сопротивление на экране выглядит как знак бесконечности, скорее всего, одна из спиралей разорвана, поэтому лампа не работоспособна и подлежит замене.
Проверка дросселя
Если предыдущий этап ничего не показал, нужно протестировать дроссель, так как он является более устойчивым элементом и реже выходит из строя. Но все же и он может сломаться.
Дроссель представляет собой обычную индукционную катушку, содержащую внутри ферромагнитный сердечник, который обладает большой магнитной проницаемостью. Он является составной частью ЭмПРА и наряду со стартером принимает участие в разогреве катодов и образовании высоковольтного импульса, когда лампа включается. Благодаря ЭДС самоиндукции внутри стеклянной трубки возникает тлеющий разряд.
Когда стартер отключается, собственное индуктивное сопротивление позволяет дросселю поддерживать нужный уровень электрического разряда, за счет чего обеспечивается стабильная ионизация ртутно-газовой смеси. Благодаря индукции и сопротивлению дросселя электроды не перегреваются и не перегорают под влиянием переменного тока.
Дроссель может выйти из строя из-за обрыва или перегорания обмотки, либо если нарушается межвитковая изоляция. И ту, и другую неисправность определяют мультиметром: его настраивают на замер сопротивления и подключают к выводам дросселя. Знак бесконечности на дисплее говорит о том, что обмотка перегорела или оборвалась. Указывать на скорое перегорание может неприятный запах, который возникает при работе дросселя.
Если прибор показывает низкое сопротивление, скорее всего, имеет место нарушение изоляции проводников, из-за которого происходит замыкание обмотки с сердечником либо межвитковое замыкание.
Проверка работоспособности стартера
Исправность стартера нужно тоже проверять. При неполадках вскрывается корпус светильника, чтобы осмотреть пространство внутри колбы. Участки почернения говорят, что есть проблемы и нужно проверить лампу, включая сам стартер.
Очень часто ломается именно этот элемент, поскольку на него непрерывно воздействует механическая нагрузка и многократные температурные перепады. Разобрав корпус стартера, осмотрите внутреннюю схему. Если конденсатор разрушен или имеет вздутия, он неисправен. Если визуально повреждения не видны, протестируйте конденсатор мультиметром.
Для этого его нужно настроить на режим омметра, выставить максимальный предел замеров сопротивления и подключить прибор к выводам конденсатора. Если элемент находится в рабочем состоянии, вы увидите знак бесконечности. Если на экране появляется значение 2 Мом или меньше, это может говорить о недопустимой величине тока утечки в конденсаторе. Вышедший из строя стартер необходимо заменить.

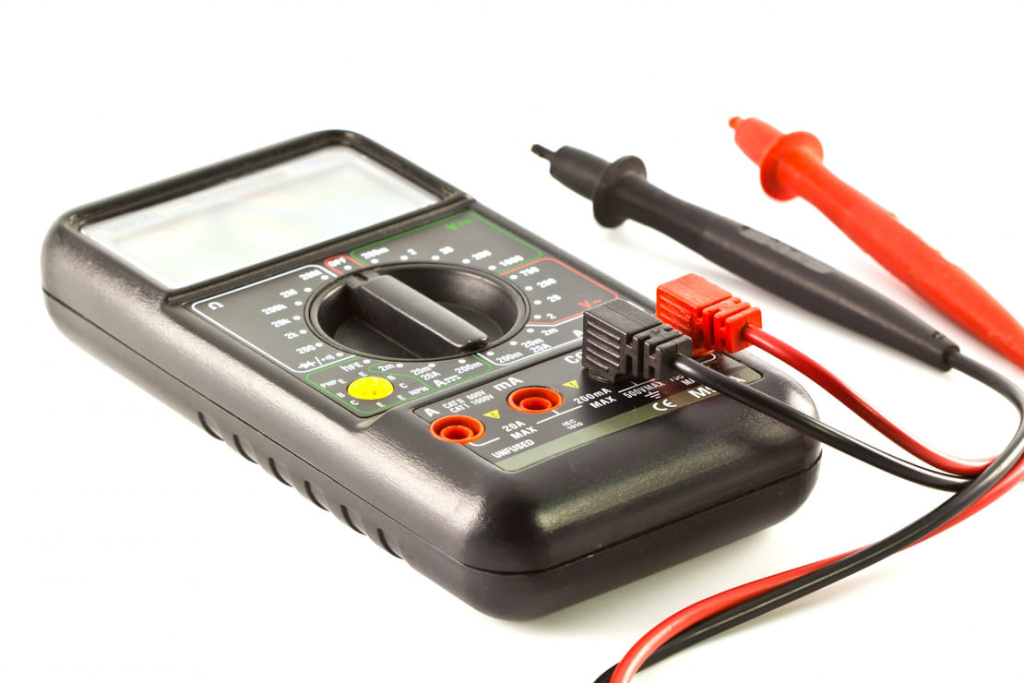

Ошибки в проверке люминесцентной лампы мультиметром
Даже профессионалы, знающие, как проверить люминесцентную лампу мультиметром, иногда неверно диагностируют поломку, что приводит к неоправданным расходам.
Самые частые ошибки связаны с тем, что неправильно выбирается диапазон измерений. Почти половина пользователей (примерно 45 %) устанавливают слишком широкие границы, из-за чего полученные показатели оказываются неточными.
Фото: jannoon028 / freepik.com
Нередко встречается и еще одна проблема: при проверке не обращают внимания на температурные условия. Если температура не превышает +150С, сопротивление рабочих электродов может увеличиться до 20-25 Ом и в результате делается ошибочный вывод об их неисправности.
Некоторые люди проверяют лампы, не отключив электрический ток — это неправильно. Мало того, что это очень опасно, так еще и может привести к поломке мультиметра.
Еще одна распространенная ошибка: проверка лампы проводится сразу после ее выключения. В этом случае показания будут искажены из-за того, что электроды горячие. Чтобы этого не было, нужно подождать как минимум 15 минут.
Бывает и так, что пользователи перед измерением не очищают контакты от загрязнений и продуктов окисления, из-за чего дополнительная погрешность может достигать 30 %.
Необходимо очень внимательно отнестись к подсоединению щупов. Если контакт будет недостаточно плотным, показания будут меняться, что можно ошибочно расценить, как признак поломки лампы.
Есть мнение, что проверять можно только один электрод. Однако это не так, поскольку примерно в 20 % случаях повреждается именно второй электрод и если его не проверять, то проблема останется невыясненной. Поэтому, если вы задумались, как правильно проверить люминесцентную лампу мультиметром, выполните следующие шаги:
- удостоверьтесь, что сам мультиметр находится в рабочем состоянии;
- убедитесь, что лампа полностью остыла;
- удалите загрязнения и окислы с контактных поверхностей с помощью специального средства;
- установите оптимальные пределы измерений;
- выполните повторные измерения для всех контрольных точек.
Современная замена люминесцентной лампы
Люминесцентные лампы очень долго были популярны, но сейчас лидируют светодиодные устройства, которые позволяют значительно экономить электроэнергию и стоят дешевле. LED-лампы приносят в помещение максимум комфорта и света.
Покупатели, рассказывая о своих впечатлениях от светодиодных источников, всегда говорят, что при небольшой мощности они заменяют другие светильники, являющиеся более мощными. Также многие отмечают долгий срок службы и доступную стоимость LED-светильников.
Кроме очевидных преимуществ, названных покупателями, светодиодные лампы имеют следующие достоинства:
- потребляют мало электроэнергии;
- обладают высокой светоотдачей (до 200 Лм/Вт);
- работают до 100 000 часов;
- не имеют эффекта мерцания;
- позволяют выбирать любую тональность цветового спектра;
- не рассеивают поток света, а фокусируют его вниз под углом 120 градусов;
- мгновенно выдают полную яркость;
- не требуют использования пускорегулирующего устройства;
- легко утилизируются;
- срок службы не зависит от количества циклов включения/выключения;
- отсутствует УФ-излучение.
Таким образом, светодиодные источники имеют очевидные преимущества, которые подтверждаются многими пользователями. Производство таких светильников растет, появляются новые технологии, благодаря чему качество изделий повышается, а стоимость становится ниже. В перспективе цена LED-ламп будет меньше, чем цена традиционных ламп накаливания.
Часто задаваемые вопросы о проверке люминесцентной лампы мультиметром
С какой периодичностью рекомендуется проверять светильники?
Профилактический осмотр нужно делать один раз в 6 месяцев, особенно, если светильники используются в промышленных помещениях.
Можно ли проводить проверку обычным тестером?
Можно, но более точные результаты дает цифровой мультиметр.
Сколько времени требуется для проверки?
Обычно на диагностику одного светильника уходит 15-20 минут.
Итак, теперь вы знаете, как проверить люминесцентную лампу мультиметром. Для этого не нужны какие-то особенные навыки или сложные приборы. Однако можно поступить по-другому: использовать современные светодиодные светильники, которые не требуют проверок и ремонта, служат десятки лет и позволяют избежать многих проблем.
