Что такое светодиод? Это полупроводниковый прибор, преобразующий электрический ток в световое излучение. В его основе – кристалл, который с помощью P-N-перехода излучает свет. Также в конструкцию входят катод, анод, рассеиватель.
На что обратить внимание? Несмотря на единый принцип действия, различают SMD, COB, COG, DIP и OLED светодиоды. Для выбора подходящего необходимо разобраться в их характеристиках и маркировке.
Что такое светодиод
Светодиод — это полупроводниковый элемент с электронно-дырочным переходом, который при прохождении тока в прямом направлении излучает свет в видимом спектре. В отличие от традиционных ламп накаливания или люминесцентных ламп, светодиод генерирует свет в узком диапазоне, близком к спектру, воспринимаемому человеческим глазом. Для формирования нужного цвета свечения применяются специальные полупроводниковые материалы и люминофор с уникальным химическим составом.
Несмотря на разнообразие типов светодиодов, изготовленных по различным технологиям, их принцип работы остается единым. Свет образуется в полупроводниковом кристалле, где происходит преобразование электронного потока в световой. Полупроводниковый материал с n-типа проводимостью получают путем введения электронов, а материал с p-типа — за счет создания дырок. Благодаря этому формируются смежные слои с разными носителями заряда.
Когда на светодиод подается прямое напряжение — положительный потенциал на анод, а отрицательный на катод — через P-N переход начинают перемещаться заряженные частицы. В этом процессе происходит рекомбинация электронов с «дырками» в области перехода, что приводит к выделению энергии в форме фотонов. Одновременно с этим выделяется небольшое количество тепла. Таким образом, светодиод излучает свет благодаря преобразованию электрической энергии в световую в зоне P-N перехода.
Фото: vecstock / freepik.com
Практически любой полупроводниковый диод при работе излучает фотоны, однако чаще всего их спектр находится за пределами видимого для человеческого глаза диапазона. Чтобы добиться свечения светодиодов именно в области 400–700 нм, ученым пришлось провести множество опытов. В ходе этих исследований были разработаны новые полупроводниковые материалы, такие как арсенид галлия, фосфид галлия и другие сложные соединения, благодаря которым светодиоды получили возможность излучать свет в видимом спектре.
При работе P-N перехода выделяется значительное количество тепловой энергии, поэтому в мощных светодиодах крайне важно наличие качественной системы охлаждения. Без эффективного отвода тепла устройство может перегреваться, что негативно сказывается на его производительности и сроке службы. Именно поэтому конструкции таких светодиодов предусматривают специальные элементы для рассеивания тепла, обеспечивающие стабильную работу и и предотвращающие перегрев.

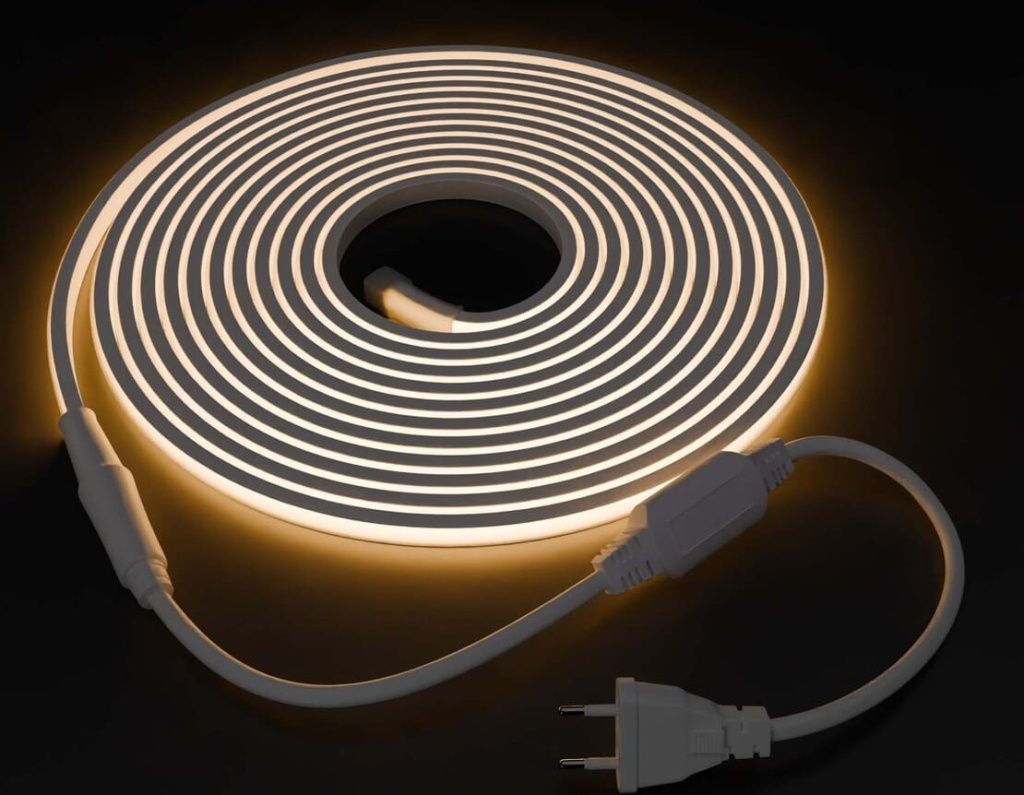

Виды светодиодов
Светодиоды DIP
Светодиоды с корпусом типа DIP (Dual In-line Package) представляют собой устройства, в которых полупроводниковый кристалл заключен в стеклянную или прозрачную пластиковую колбу. Снаружи к ним подключены две параллельные металлические ножки. Именно такие светодиоды стали первыми, появившимися на рынке. Эта технология отличается относительно низкой стоимостью и получила широкое распространение в XX веке. Несмотря на появление новых видов, DIP-светодиоды остаются востребованными и сегодня благодаря своей простоте и надежности.
Основной минус светодиодов DIP заключается в их громоздкости: для формирования одного цветного пикселя необходимо размещать три отдельных светодиода разных оттенков в специально подготовленные отверстия на плате.
Светодиоды SMD
В свою очередь, светодиоды SMD (Surface Mount Device) представляют собой более современный вариант, предназначенный для монтажа непосредственно на поверхность печатных плат. Их компактные размеры делают их оптимальным решением для устройств с ограниченным пространством и малогабаритной электроники.
Благодаря компактным размерам, SMD-светодиоды можно размещать на плате с высокой плотностью, что способствует увеличению их яркости и общей эффективности. Они обеспечивают более прочное электрическое соединение с платой, устраняя проблемы плохого контакта, часто встречающиеся у DIP-светодиодов. Кроме того, SMD-светодиоды легко монтируются автоматически с помощью современного оборудования для поверхностного монтажа (SMT), что значительно упрощает и ускоряет производственный процесс.
Светодиоды СОВ
Светодиоды COB (Chip on Board) представляют собой технологию, при которой несколько светодиодных кристаллов размещаются непосредственно на компактной керамической или алюминиевой подложке. Это обеспечивает значительное увеличение светового потока и улучшение общей эффективности за счет минимизации потерь света и высокой плотности элементов. Кроме того, такая конструкция способствует отличному отводу тепла, что помогает поддерживать стабильную работу и продлевает срок службы устройства. Благодаря этим качествам COB-светодиоды широко применяются в современных осветительных решениях.
Светодиоды COG
Светодиоды COG (Chip on Glass) представляют собой инновационную технологию, где множество маленьких светодиодных элементов размещены на прозрачной подложке из специального стекла или искусственного сапфира. Поверх них наносится слой люминофора, что обеспечивает равномерное распределение яркости света во всех направлениях. Такая конструкция позволяет обходиться без сложных оптических компонентов, которые обычно снижают интенсивность светового потока. Благодаря этому светодиоды COG широко применяются для освещения и подсветки.
Особенность данного устройства заключается в том, что при высокой яркости свет остается мягким и не вызывает дискомфорта для глаз. Такие светодиоды находят применение в филаментных лампах, которые визуально напоминают традиционные лампы накаливания. Вместо привычной вольфрамовой нити в них используются COG-светодиодные «нити».
Органические светодиоды, OLED
OLED-светодиоды (органические светодиоды) представляют собой устройства, в которых применяются тонкие органические слои, способные светиться при прохождении электрического тока. В их составе находятся органические полупроводники, включая полимерные или молекулярные вещества. Главное преимущество OLED-технологии заключается в том, что для них не нужна отдельная подсветка. Каждый пиксель излучает свет самостоятельно, что обеспечивает высокую контрастность и насыщенный черный цвет на изображении.
Благодаря способности OLED-пикселей самостоятельно излучать свет без необходимости в подсветке, их можно создавать очень тонкими и гибкими. Это открывает производителям новые возможности для разработки устройств с необычными формами, например, изогнутых смартфонов или складных экранов. Вместе с тем, органические материалы, используемые в OLED, со временем деградируют, что приводит к постепенному снижению яркости и появлению эффекта выгорания, особенно заметному при длительном отображении неподвижных изображений или интерфейсных элементов.

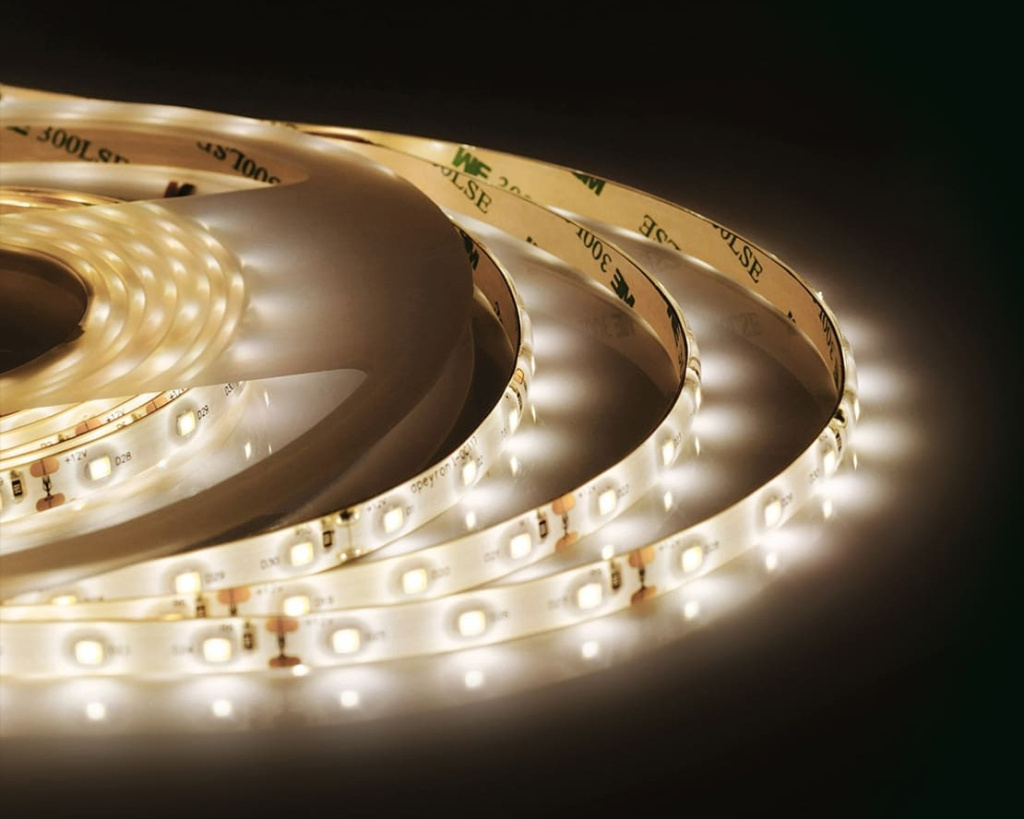

Характеристики светодиодов
При выборе светодиодов важно учитывать ключевые характеристики самих светоизлучающих элементов. Одним из главных параметров является рабочий ток.
Ток
Для однокристальных светодиодов средний ток обычно составляет около 200 мА, а у многокристальных чипов этот показатель значительно выше. Если источник питания или драйвер не обеспечивает стабильное значение тока, это негативно сказывается на яркости и долговечности светодиодов. Кроме того, повышение тока приводит к изменению оттенка света и росту цветовой температуры светодиодного чипа.
Напряжение
Для светодиодов применяются специальные драйверы, которые поддерживают постоянный ток, обеспечивая их стабильную работу. Значение напряжения зависит от конкретной модели светодиода. Светодиодные ленты обычно подключают к источнику с фиксированным напряжением. Что касается мощности, этот параметр важен для правильного расчета нагрузки и выбора подходящего блока питания.
| Цвет | Напряжение | Длина волны |
|---|---|---|
| Инфракрасный | до 1.9 В | от 769 нм |
| Красный | от 1.6 до 2.03 В | 610-760 нм |
| Оранжевый | от 2.03 до 2.1 В | 590-610 нм |
| Желтый | от 2.1 до 2.2 В | 570-590 нм |
| Зеленый | от 2.2 до 3.5 В | 500-570 нм |
| Синий | от 2.5 до 3.7 В | 450-500 нм |
| Фиолетовый | от 2.8 до 4 В | 400-450 нм |
| УльтраФиолетовый | от 3.1 до 4.4 В | до 400 нм |
| Белый | от 3 до 3.7 В | широкий спектр |
Мощность
Мощность светодиода рассчитывается по простой формуле, что помогает определить необходимую энергию для корректной работы устройства.
Формула мощности светодиода определяется как P = U × I.
По мощности светодиоды делятся на три категории: маломощные — до 0,5 Вт, средние — от 0,5 до 3 Вт и мощные — свыше 3 Вт.
Световой поток
Световой поток создается светодиодами с углом рассеивания около 100–120 градусов. Для улучшения направленности света применяются специальные купольные линзы.
Цветовая температура
Важным фактором комфортного освещения является цветовая температура. Сегодня доступны светодиоды с разными оттенками белого света, что позволяет выбрать оптимальный вариант для различных условий.
Температурные режимы светодиодов делятся на три категории: теплый свет с температурой 2700–3500 К, нейтральный или дневной свет в диапазоне 3500–5000 К и холодный свет свыше 5000 К.
Габариты
Размеры светодиодов варьируются, и чтобы точно определить модель SMD, нужно измерить их длину и ширину.
Количество кристаллов
Однокристальные светодиоды содержат один монохромный кристалл и отличаются мощностью и яркостью. Маломощные версии работают при токе до 20 мА с яркостью от 5 до 2000 мКд, а более мощные, потребляющие от 50 мА до 1 А, требуют эффективного охлаждения и имеют линзы разной формы — сферические или плоские.
Многокристальные светодиоды могут включать разное число кристаллов, что позволяет регулировать их яркость и разнообразие цветовых оттенков. Напряжение работы варьируется и определяется производителем.
Цвет свечения
Светодиоды делятся на два типа в зависимости от способа формирования цвета:
- Одноцветные — изготовлены на базе одного кристалла, излучающего свет белого, желтого или других базовых цветов.
- Мультицветные светодиоды состоят из трех кристаллов, светящихся основными цветами: красным, зеленым и синим. Благодаря их сочетанию можно получить множество различных оттенков. Свет от каждого из трех элементов объединяется в один луч с помощью оптики или путем пространственного наложения. Для управления яркостью и цветовой гаммой применяется RGB-контроллер, который обеспечивает гибкую настройку светового потока.
Типоразмер
Размеры SMD-светодиодов обозначаются четырехзначным кодом, который отражает их габаритные параметры.
- SMD3528. Эта модель характеризуется малой мощностью и невысокой энергоэффективностью, что делает ее бюджетным вариантом. Такие светодиоды часто применяются в светодиодных лентах с умеренной яркостью. Корпус устройства имеет прямоугольную форму и размеры 3,5×2,8×1,4 мм.
- SMD5050 представляет собой светодиодный модуль, включающий три отдельных кристалла 3528 с красным, зеленым и синим свечением. Благодаря этому комбинированию общая яркость увеличена в три раза. Корпус устройства имеет квадратную форму с шестью контактами и габариты 5,0×5,0×1,6 мм.
- Модель SMD2835 оснащена одним кристаллом и отличается низким энергопотреблением при высокой световой мощности. Расширенные контактные площадки обеспечивают эффективное рассеивание тепла, а дополнительный слой люминофорного покрытия способствует усилению светового потока. Размеры данного светодиода составляют 2,8×3,5×0,8 мм.
- SMD5630 представляет собой мощный светодиод с высокой яркостью и четырьмя контактами. Его размеры составляют 5,6×3,0×0,77 мм.
- Модель SMD5730 является близким аналогом SMD5630, при этом существуют версии 5730−05 и 5730−1.
- SMD3014 отличается высокой световой отдачей — от 9 до 11 люмен. Он выпускается с разным количеством кристаллов и оснащен увеличенной теплоотводящей подложкой, что способствует эффективному рассеиванию тепла.
SMD-светодиоды с размерами 3030, 7020, 8520 встречаются довольно редко. Производители периодически представляют новые варианты светодиодов с иными габаритами, которые значительно отличаются по своим характеристикам. Такие обновления расширяют ассортимент и предоставляют более разнообразные технические параметры для различных применений.
Часто задаваемые вопросы о светодиоде
Как выбрать SMD-светодиод?
При выборе SMD-светодиода важно учитывать несколько основных факторов.
Во-первых, размеры светодиодного кристалла напрямую влияют на максимальный ток и яркость свечения.
Во-вторых, материал, из которого выполнены проводящие контакты между кристаллом и источником питания, играет значительную роль: в дорогих моделях обычно применяют золото, тогда как в более доступных вариантах используют медь.
Наконец, стоит обратить внимание на основание светодиода — оптимальны сплавы с содержанием меди, так как они прочнее алюминиевых конструкций.
Как определить светодиод по внешнему виду?
Для идентификации типа светодиода по внешнему виду стоит измерить его корпус. Размеры длины и ширины удобно замерять с помощью штангенциркуля или обычной линейки. После этого полученные параметры следует сверить со справочными материалами, где приведены характеристики различных LED-элементов.
Как определить полярность?
У современных светодиодов ножки обычно отличаются по длине: длинная соответствует аноду (плюсу), а короткая — катоду (минусу). Такая особенность помогает быстро определить правильное подключение.
В корпусах SMD визуально определить полярность сложно, однако производители предусмотрели специальные обозначения. Метка в виде срезанного угла указывает на катод (минус), а противоположная сторона соответствует аноду (плюс). На задней части корпуса теплоотвод смещен в сторону анода. Кроме того, для обозначения катода служат выступающие элементы в форме букв «П» и «Т», а также вершина треугольника, направленные в сторону минусового вывода.
Говорят, если бы светодиоды не изобрели специалисты по освещению, их обязательно создали бы дизайнеры. Ведь LED-технология позволяет экспериментировать с цветами, создавать уникальные световые акценты и динамичные эффекты. К тому же такие диоды стабильны при различных температурах и долго служат без необходимости замены. Их возможности открывают новые горизонты для визуального оформления и функционального применения света.
