Как подключить трекинговый светильник: нюансы, порядок действий
26.12.2025
472
Сохранить статью:
Как подключить трекинговый светильник? Сначала закрепляют трековую шину с соблюдением уровня, затем подводят питание через специальный коннектор. На завершающем этапе светильники фиксируют на шине поворотом замка до характерного щелчка.
Что учесть? Трекинговое освещение требует особого подхода к монтажу из-за возможности перемещения вдоль шинопровода. Правильное подключение обеспечивает стабильную работу и безопасность эксплуатации.

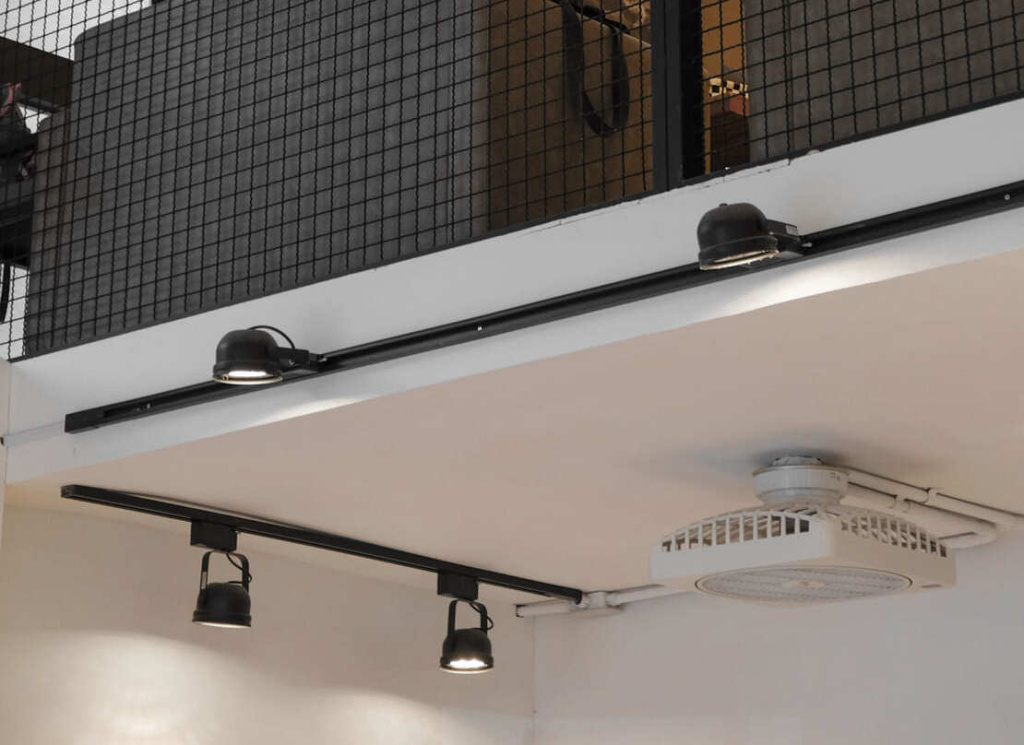

Места установки и подключения трековых светильников
Акцентирование светом отдельных зон – обязательный элемент для торговых залов, выставочных пространств и предприятий общественного питания. Этот прием позволяет сфокусировать внимание посетителей на конкретных товарах и побуждает их к покупке. Механизм действует следующим образом: наиболее освещенная область в большом помещении неизменно привлекает внимание.
Этот эффект был взят на вооружение дизайнерами для оформления жилых интерьеров. Такие решения могут служить основным светом или выполнять вспомогательную функцию для зонирования и расстановки акцентов в доме.
Фото: hngstrm / freepik.com
Объекты для применения трековых систем:
- торговые точки – подсветка фасадов и витрин;
- заведения общепита и развлечений – выделение функциональных зон;
- выставочные площадки – акцентная подсветка объектов искусства;
- жилые помещения – разделение единого пространства на зоны.
Конструкция трекового светильника отличается простотой и лаконичностью, что позволяет ему оставаться малозаметным, но эффективно решать задачу направленного освещения. В жилых интерьерах такие системы используются для создания обстановки в духе хай-тек, современного стиля, минимализма, техно или лофта. Именно для этих стилистических концепций важен сдержанный, лишенный декоративности свет.
Устройство трекового освещения
Трековое освещение – это не только элемент дизайна, но и сложная электротехническая система. Ее главное преимущество – гибкость и возможность перемещать осветительные модули по шине-направляющей. Однако за кажущейся простотой скрывается продуманная электрическая схема, понимание которой важно для корректного монтажа.
Основные компоненты системы:
- Шинопровод (трек) – основной компонент, металлический профиль с внутренними токонесущими шинами. Бывает однофазным, двухфазным и трехфазным, что определяет количество независимых линий питания и гибкость подключения приборов.
- Соединительные элементы – к ним относятся разнообразные адаптеры и коннекторы, служащие для объединения отдельных отрезков трека в единую линию. Часто они оснащены собственными контактами для передачи тока между секциями.
- Токопроводящие шины – как правило, это проводники из меди или латуни, непосредственно передающие напряжение на установленные светильники.
- Светильники (модули) – это непосредственно осветительные приборы, которые с помощью специальных адаптеров крепятся к треку и запитываются от находящихся в нем шин.
- Питающий адаптер (фидер) – данный элемент обеспечивает подключение трековой системы к стационарной электросети. Именно фидер подает напряжение на токопроводящие шины внутри профиля.
- Управляющая система – в рамках продвинутых комплексов может присутствовать блок управления, контролирующий яркость, цветовую температуру и иные параметры света. Регулировка возможна как вручную, так и автоматически через интеллектуальные решения (к примеру, с использованием диммеров или платформ «умного дома»).
Что учитывать при подключении трековых светильников
Принцип работы трекового освещения понятен: питание поступает к светильникам через шинопровод. Однако монтаж требует внимания к техническим особенностям.
Количество фаз трека: одно-, двух- и трехфазные конфигурации
Простейшими считаются однофазные системы. Они используют единственную линию электропитания, подающую напряжение на все модули одновременно. Общее управление всеми светильниками упрощает процессы их установки и подключения.
Фото: macrovector / freepik.com
Более сложными и функциональными являются двух- и трехфазные системы. Их ключевое преимущество – возможность деления светильников на независимые группы. Каждая такая группа подключается к отдельной фазе, что позволяет контролировать освещение в разных зонах автономно. Так, в трехфазной конфигурации можно организовать три самостоятельные линии питания, управляемые по отдельности.
Интеграция в сеть и распределение электропитания
Подача напряжения на шинопровод осуществляется через питающий адаптер (фидер), который соединяет систему с общей электросетью здания. Обычно используется стандартная однофазная сеть с напряжением 220 В, характерная для большинства жилых и коммерческих помещений.
Во время установки критически важно верно рассчитать совокупную мощность подключаемых светильников и подобрать соответствующий по сечению кабель. Это необходимо для предотвращения перегрева проводки и возникновения перегрузок.
Способ подключения и меры безопасности
Для подсоединения светильников к треку применяются специальные адаптеры, которые гарантируют стабильный контакт с токопроводящими шинами. Эти адаптеры часто оснащены механизмами, позволяющими быстро установить или демонтировать осветительный модуль, не отключая всю систему от питания. Данная особенность является одним из ключевых преимуществ трековых решений.
Безопасность соединения обеспечивается надежной изоляцией шин внутри профиля и качеством самих контактов, что исключает риск короткого замыкания или искрения. Строгое соблюдение рекомендаций производителя по максимальной мощности и количеству модулей на одну линию необходимо для предотвращения перегрузки системы.
Контроль и изменение параметров освещения
Современные трековые комплексы часто поддерживают использование устройств для управления световым потоком, например, диммеров или модулей дистанционного контроля. Диммирование дает возможность плавно изменять интенсивность свечения, что значительно повышает вариативность в создании световых сценариев. При организации такого управления необходимо принимать во внимание максимальную электрическую нагрузку, допустимую для диммера, а также его совместимость с типами используемых источников света (светодиодными, галогенными и другими).
В рамках более сложных решений возможна установка программируемых контроллеров для управления освещением через мобильные приложения или интеллектуальные экосистемы. Подобная интеграция требует подключения дополнительных электронных компонентов и поддержки соответствующих протоколов для обмена данными.
Как подключить трекинговый светильник: пошаговая инструкция
Перед монтажом нужно подготовить инструменты для крепления профиля к основанию и его подключения к сети. Шинопровод можно укоротить до нужного размера, используя ножовку по металлу. Конструкция спроектирована таким образом, что резка не влияет на функциональность системы, позволяя собирать ее из отрезков произвольной длины.
Для объединения отдельных участков в единую линию используются специальные соединители, выпускаемые в Т-, Г-, П- и Х-образных конфигурациях.
Перед началом установки необходимо обесточить линию и производить монтаж в соответствии с выбранным способом фиксации шинопровода к поверхности.
Хотя устройство системы кажется сложным, на практике разобраться, как подключить трекинговый светильник, достаточно просто при наличии базовых навыков. Монтажа включает следующие шаги:
- В случае применения подвесного варианта монтаж инициируют с закрепления монтажных планок на потолочной поверхности.
- Сборку классической системы удобнее осуществлять на полу или другом ровном месте. Все элементы соединяют в единую конструкцию с помощью коннекторов, следуя схеме конкретного комплекта.
- На один торец трека устанавливается заглушка, предотвращающая произвольное смещение осветительных приборов.
- На противоположный торец монтируется клеммная колодка (фидер), обеспечивающая подачу электропитания в систему.
- Собранную конструкцию закрепляют на потолке. Для этого в шинопроводе предусмотрены специальные монтажные отверстия. Крепление осуществляют саморезами или дюбель-гвоздями, в зависимости от материала основания. Конструкция должна быть установлена плотно, без перекосов, поэтому работу рекомендуется выполнять с помощником.
- В направляющие шинопровода устанавливают необходимое количество светильников. Для доступа к модулю, расположенному в середине линии, можно использовать специальный зажим, присутствующий на некоторых моделях. Это позволяет произвести замену или ремонт, не демонтируя все приборы.
- К клеммной колодке подводят и подсоединяют провода электропитания. Соединение выполняют по цветовой маркировке, все оголенные контакты надежно изолируют.
- Фидер вставляют в шинопровод до характерного щелчка, что сигнализирует о готовности системы к подаче напряжения.
- Проводят проверку работоспособности. Светильники должны свободно перемещаться по всей длине трека, без заеданий в местах соединений секций.
Фото: upklyak / freepik.com
Управление интенсивностью светового потока в трековой системе возможно как вручную, так и дистанционно. Для организации управления с пульта потребуется приобрести и интегрировать в систему специальные адаптеры. Такой подход особенно удобен при эксплуатации освещения в помещениях с высокими потолками или при необходимости регулярно менять расположение светильников.
В случае планирования сложной системы с дистанционным управлением рекомендуется привлечь специалистов, которые выполнят грамотное подключение в соответствии со схемой.
Самостоятельный монтаж стандартной системы обычно не вызывает значительных трудностей. Производители комплектуют трековые светильники множеством дополнительных аксессуаров для упрощения установки и эксплуатации. Использование такого освещения позволяет реализовать уникальные дизайнерские идеи, требующие локальной подсветки или дополнения интерьера оригинальными световыми формами.
Часто задаваемые вопросы о подключении трековых светильников
Как рассчитать оптимальное положение трекового светильника при подключении?
Верное позиционирование трековой системы имеет определяющее значение для формирования комфортной световой среды. Чтобы вычислить центральную точку размещения, можно применить несложный алгоритм: необходимо замерить длину и ширину комнаты, каждую величину разделить на два и определить точку пересечения условных диагоналей. Полученные координаты послужат основным ориентиром для установки шинопровода.
Что необходимо для подключения трекингового светильника?
Для установки трековой осветительной системы на потолочную поверхность необходим набор специфических компонентов, каждый из которых выполняет свою задачу. Их точное количество определяется в ходе расчетов при проектировании.
Типовая схема подключения трековых светильников включает в себя применение следующих монтажных элементов:
- коннекторов-заглушек, служащих для закрытия торцов шинопровода;
- прямых и гибких коннекторов, предназначенных для объединения отдельных участков трека в общую линию;
- клеммных колодок (фидеров), обеспечивающих подключение системы к электрической сети;
- кронштейнов или тросовых подвесов для фиксации трека на требуемой высоте.
Выбирая монтажные аксессуары, необходимо принимать во внимание предельную нагрузку на конструкцию, а также планируемое расстояние и высоту размещения всей осветительной системы.
Какие ошибки допускают при подключении трековых светильников?
При самостоятельной установке трековых систем нередко совершаются характерные ошибки. Наиболее частыми из них являются:
- Ошибочный расчет общей мощности нагрузки.
- Пренебрежение требованиями к заземлению.
- Недостаточно надежная фиксация шинопровода.
- Нарушение полярности при подключении проводов.
Во избежание подобных проблем рекомендуется поручить монтаж квалифицированным специалистам или же досконально изучить техническое руководство перед началом работ.
Монтаж трековой системы в любом типе помещения сопряжен с множеством тонкостей, которые могут показаться малозначительными. Именно по этой причине мы советуем доверить установку профессионалам, которые способны оперативно выполнить все работы в полном соответствии с нормами пожарной безопасности и действующими техническими стандартами.
Источник изображения на шапке: vectorpocket / freepik.com
