Что такое ИБП: назначение, виды и выбор

О чем речь? ИБП, или источник бесперебойного питания, – это устройство, которое временно снабжает технику электричеством при отключении или сбоях в сети. Он подключается между розеткой и оборудованием, контролируя качество входного напряжения. В зависимости от типа ИБП может не только питать устройства от аккумулятора, но и стабилизировать напряжение.

Для чего нужен? Источник бесперебойного питания защищает компьютеры, серверы, роутеры, системы видеонаблюдения и другую чувствительную технику от внезапного выключения. Запаса энергии обычно достаточно, чтобы сохранить данные, корректно завершить работу или дождаться включения основного питания. ИБП также помогает снизить риск поломок, связанных со скачками, просадками и помехами в электросети.

Что такое ИБП

ИБП – устройство, которое обеспечивает непрерывную подачу электроэнергии к подключённому оборудованию при отключении электричества или скачках напряжения в сети. Проще говоря, это своеобразный буфер между розеткой и вашей техникой, который берёт на себя удар в критический момент.

ИБП расшифровывается как источник бесперебойного питания. Английский аналог – UPS, Uninterruptible Power Supply, переводится точно так же. Оба термина обозначают одно устройство, поэтому в характеристиках товаров вы часто увидите оба обозначения через слэш: ИБП/UPS.

Зачем нужен ИБП

Устройство решает сразу несколько проблем электросети:

• защита от скачков напряжения – резкие броски выше нормы способны сжечь блок питания компьютера или материнскую плату;
• стабилизация напряжения – ИБП выравнивает входное напряжение до безопасных 220 В, даже если в сети скачет от 180 до 250 В;
• фильтрация помех – устраняет высокочастотные наводки, которые мешают работе чувствительной электроники;
• предотвращение потери данных – при внезапном отключении электроэнергии у пользователя остаётся время на сохранение файлов и безопасное выключение системы.

Именно последний пункт чаще всего становится решающим аргументом при покупке. Потеря несохранённого отчёта или повреждённая база данных обходятся куда дороже, чем сам источник бесперебойного питания.

Из чего состоит ИБП

Чтобы понять принцип работы, полезно заглянуть внутрь корпуса. Оборудование ИБП это набор из нескольких ключевых узлов, каждый из которых выполняет свою функцию:

Практика показывает, что источник бесперебойного питания срабатывает не раз в год, а гораздо чаще, особенно в старых домах и офисных зданиях с изношенными сетями. Вот типичные случаи:

• Аварийное отключение света во время грозы – компьютер продолжает работать, пока пользователь сохраняет файлы и выключает систему штатно.
• Плановые работы энергетиков без предупреждения – сервер в офисе не падает, а корректно завершает процессы.
• Скачок напряжения при включении мощного бытового прибора – стабилизатор в составе ИБП гасит бросок до того, как он дойдёт до блока питания.
• Короткие миллисекундные провалы напряжения, незаметные человеку, но критичные для серверов и сетевого оборудования.

Каждая из этих ситуаций без защиты заканчивается по-разному: от банального перезапуска до потери базы данных или выхода из строя дорогого оборудования. Источник бесперебойного питания снимает эту тревогу и даёт время на правильную реакцию, а не на панику.

Виды ИБП

Международный стандарт МЭК 62040-3 делит все источники бесперебойного питания на три класса по способу защиты нагрузки от проблем в сети. Разница между ними – не маркетинговый ход, а принципиальная схема работы, от которой зависит и цена, и надёжность защиты. Разберём каждый тип подробно, чтобы вы понимали, за что платите и какой вариант закроет именно вашу задачу.

Резервные ИБП

Линейный ИБП – самый распространённый вопрос новичков, которые видят это устройство на полке магазина рядом с бюджетными моделями. На самом деле правильное название – резервный, или off-line ИБП. Он работает по простому принципу: пока в сети есть напряжение, нагрузка питается прямо от розетки, а батарея просто ждёт своего часа. Как только напряжение пропадает или падает ниже критического уровня, электроника мгновенно переключает питание на аккумулятор.

Время переключения на батарею у таких моделей составляет от 2 до 10 миллисекунд. Для большинства бытовой техники это незаметно, но чувствительные серверы могут кратковременно перезагрузиться. Стабилизации напряжения здесь практически нет – устройство лишь отключает нагрузку от сети при серьёзных отклонениях, а форма выходного напряжения на батарее обычно ступенчатая, а не чистая синусоида.

Стоимость резервных ИБП – самая доступная на рынке, от 2 до 5 тысяч рублей за модель на 500-650 ВА. Это идеальный вариант для домашнего компьютера, роутера или телевизора, где важно просто корректно завершить работу при отключении света.

Скачать каталоги

Скачать каталоги

Скачать каталоги

Линейно-интерактивные ИБП

Линейно-интерактивный ИБП – устройство, которое совмещает работу от сети со встроенным стабилизатором напряжения (AVR). Интерактивный ИБП это значит, что схема способна не только переключаться на батарею, но и корректировать небольшие скачки напряжения без перехода на аккумулятор – это продлевает срок службы батарей и снижает частоту переключений.

Принцип работы линейно интерактивные, line interactive устройств строится на автотрансформаторе, который на ходу подстраивает уровень напряжения под нормальный диапазон. Если скачок слишком сильный, ИБП всё равно уходит на батарею, но время переключения здесь короче – обычно 2-4 миллисекунды. Форма напряжения на выходе может быть как ступенчатой, так и приближенной к синусоиде – это зависит от конкретной модели и её ценовой категории.

Цена линейно-интерактивных моделей – от 5 до 20 тысяч рублей в зависимости от мощности и качества выходного сигнала. Такой ИБП отлично подходит для офисной техники, небольших серверов начального уровня, сетевого оборудования и точек продаж, где важна стабильная работа без постоянных перепадов напряжения.

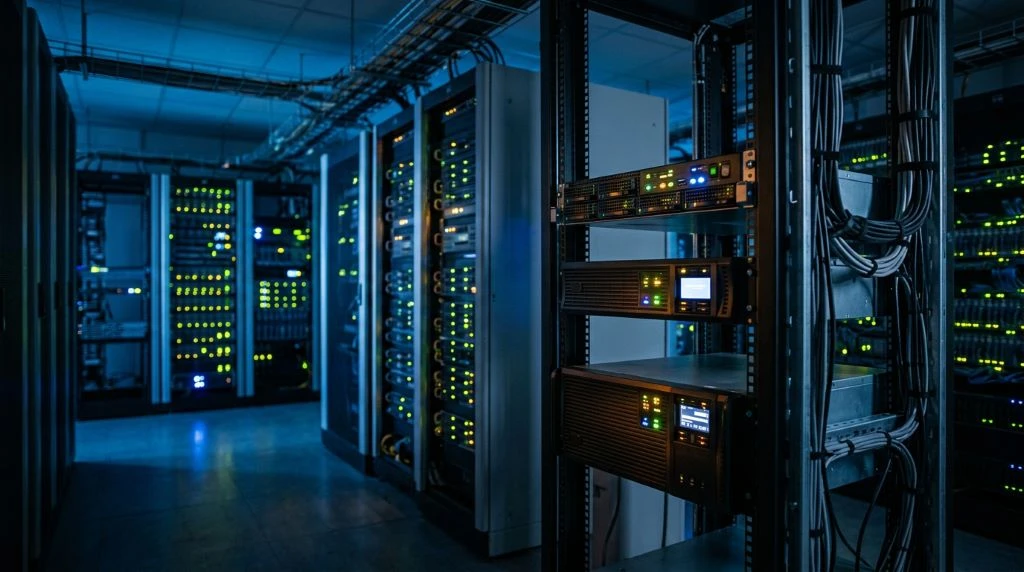

Онлайн ИБП с двойным преобразованием

Третий тип – ИБП с двойным преобразованием, или online. Здесь принцип работы кардинально отличается: входящее напряжение сначала преобразуется в постоянный ток для зарядки батарей, а затем обратно в переменный ток для питания нагрузки. Получается, что оборудование никогда не работает напрямую от сети – оно постоянно питается через инвертор.

Благодаря такой архитектуре время переключения фактически равно нулю: батарея и сеть работают в одном контуре, и разрыва питания при сбоях просто не происходит. Стабилизация напряжения максимальная – на выходе всегда чистая синусоида независимо от качества входного сигнала. Именно поэтому ИБП online выбирают для защиты серверных стоек, медицинского оборудования и промышленных линий, где даже миллисекундный сбой недопустим.

Изображение подготовлено с помощью нейросетевых технологий

Стоимость таких систем заметно выше – от 30 тысяч рублей за компактные модели и до сотен тысяч для решений уровня ЦОД. Но эта цена оправдана уровнем защиты, который получает критически важное оборудование.

Сравнение трёх типов ИБП

Чтобы не переплачивать и не рисковать оборудованием, воспользуйтесь простым чек-листом:

• Для дома и одиночного компьютера достаточно резервного ИБП – он справится со внезапным отключением света.
• Для офиса на 5-10 рабочих мест и небольшого сервера оптимален линейно-интерактивный вариант – он гасит скачки напряжения и продлевает жизнь технике.
• Для серверной стойки, ЦОД или оборудования, где простой недопустим, нужен только online ИБП с двойным преобразованием.

Выбор типа ИБП – это баланс между бюджетом и стоимостью возможного простоя. Чем критичнее оборудование, тем меньше смысла экономить на защите питания.

Технические характеристики ИБП

Байпас в ИБП

Байпас в ИБП – это специальная электрическая цепь, которая соединяет вход и выход устройства напрямую, минуя инвертор и батарею. Представьте объездную дорогу вокруг завода: если на основном производственном участке случилась авария, транспорт пускают по обходному пути, чтобы не остановить движение полностью. Точно так же работает байпас: при перегрузке, коротком замыкании или внутренней неисправности ИБП нагрузка получает питание прямо от сети, а не через электронику устройства.

Байпас спасает оборудование в нескольких типичных ситуациях: подключение слишком мощной техники, превышающей возможности инвертора, внутренний сбой самого ИБП, а также плановое сервисное обслуживание, когда технику нужно отключить от батарей без обесточивания подопытной нагрузки.

Читайте также!

Как поменять лампочку в точечном светильнике: инструкция

Подробнее

Автоматический и ручной байпас

Автоматический байпас срабатывает без участия человека. Электроника ИБП постоянно следит за состоянием инвертора и нагрузки, и при обнаружении проблемы моментально переключает питание на прямую линию от сети. Пользователь может даже не заметить переключения – свет на мониторе не мигнёт.

Ручной байпас включается специальным переключателем на корпусе устройства. Его используют инженеры при обслуживании: рубильник переводят в положение байпаса, отключают ИБП от сети для замены батарей или ремонта, а нагрузка продолжает получать электричество напрямую. Такая функция чаще встречается в линейных и линейно-интерактивных моделях среднего и высокого класса, ориентированных на серверные и офисные системы.

Мощность ИБП

Мощность ИБП – это ключевой параметр, определяющий, какую технику устройство способно защитить. В характеристиках почти всегда указывают два значения – в вольт-амперах (ВА) и в ваттах (Вт). Разница между ними объясняется коэффициентом мощности: он показывает, какая часть полной мощности реально превращается в полезную работу.

Например, для ИБП на 1000 ВА с коэффициентом мощности 0,7 активная мощность составит 700 Вт. Если суммарная мощность подключённых устройств – компьютера, монитора и роутера – около 400 Вт, такой ИБП подойдёт с запасом. Специалисты рекомендуют закладывать резерв 20–30% на случай пиковых нагрузок при включении техники.

Время автономной работы и форма напряжения

Время автономной работы показывает, сколько минут или часов устройство будет питать нагрузку от батареи после отключения электричества. Этот параметр зависит от емкости аккумуляторных батарей и мощности подключённой техники: чем выше нагрузка, тем быстрее садится батарея.

Форма выходного напряжения бывает синусоидальной, ступенчатой или чистой синусоидой. Для чувствительной электроники – серверов, медицинского оборудования, современных блоков питания – важна именно чистая синусоида, иначе техника может работать некорректно или быстрее изнашиваться.

Диапазон входного напряжения определяет, при каких колебаниях в сети ИБП способен работать без перехода на батарею. Узкий диапазон вынуждает устройство чаще расходовать заряд аккумулятора даже при небольших отклонениях напряжения.

Изображение подготовлено с помощью нейросетевых технологий

Емкость и срок службы АКБ

Емкость аккумуляторных батарей измеряется в ампер-часах и напрямую влияет на продолжительность автономной работы. Срок службы АКБ у большинства моделей составляет 3–5 лет при правильной эксплуатации, после чего емкость снижается и батарею нужно заменить.

Как выбрать ИБП по мощности и типу нагрузки

Когда речь заходит о защите техники от перепадов напряжения, многие сразу спрашивают: хватит ли простой модели для домашнего компьютера или нужен серьёзный агрегат для сервера? Ответ зависит не от бренда и не от цены, а от точного расчёта мощности и понимания характера нагрузки. Разберём этот процесс по шагам – так, чтобы вы могли сделать выбор самостоятельно, без консультации с продавцом-консультантом, который заинтересован продать подороже.

Шаг 1. Считаем суммарную мощность оборудования

Первое, что нужно сделать – сложить потребляемую мощность всех устройств, которые вы планируете подключить к ИБП. Мощность указана на этикетке блока питания или в паспорте техники, обычно в ваттах (Вт) или вольт-амперах (ВА).

Примерные значения для ориентира:

• Системный блок домашнего ПК – 300-500 Вт
• Монитор – 30-60 Вт
• Роутер – 10-20 Вт
• Сервер начального уровня – 400-800 Вт
• Насос отопления – 100-200 Вт
• Автоматика газового котла – 50-150 Вт

Суммарную мощность считаем простым сложением. Например, для рабочего места с системным блоком, монитором и роутером получится примерно 350-580 Вт. Для офиса из пяти рабочих станций с оргтехникой сумма легко превысит 2 000 Вт – и это без учёта принтеров и серверного шкафа.

Пусковые токи

Пусковой ток – это кратковременный всплеск потребления в момент включения устройства. У обычного компьютера он почти незаметен, а вот у насосов, компрессоров и газовых котлов пусковой ток может превышать номинальный в 3-7 раз.

Это значит, что котёл мощностью 150 Вт в момент запуска циркуляционного насоса способен потребовать от сети 500-1000 Вт на доли секунды. Если ИБП не рассчитан на такой скачок, он либо отключится по перегрузке, либо просто не запустит оборудование. Поэтому при подборе ИБП для газового котла, насосной станции или холодильника всегда смотрите не только на номинальную мощность, но и на пусковые токи в характеристиках устройства.

Читайте также!

Почему выбивает автомат в щитке: причины и как решить проблему

Подробнее

Шаг 2. Добавляем запас мощности

Опытные инженеры единодушны: итоговая мощность ИБП должна быть выше расчётной суммарной нагрузки на 20-30%. Этот запас нужен по трём причинам:

• компенсация пусковых токов;
• возможность подключить дополнительное оборудование в будущем;
• сохранение ресурса аккумуляторов и электроники ИБП, которые изнашиваются быстрее при работе на пределе возможностей.

Формула простая: считаем суммарную мощность всех устройств, умножаем на 1,2-1,3 и получаем минимальную мощность ИБП для покупки. Если у вас получилось 500 Вт нагрузки, ищите модель от 600 до 650 Вт.

Шаг 3. Определяем время автономной работы

Второй ключевой параметр – время автономной работы от батареи. Здесь важно ответить себе на вопрос: сколько минут или часов должно проработать оборудование при полном отключении света?

Для домашнего ПК обычно достаточно 5-10 минут – этого хватит, чтобы сохранить документы и корректно завершить работу. Для сервера или сетевого оборудования офиса время автономной работы часто увеличивают до 20-30 минут, чтобы дождаться запуска резервного генератора или дать администратору время на плановое выключение. Чем больше требуемое время автономной работы, тем мощнее и дороже должна быть батарея – это стоит учитывать при планировании бюджета.

Изображение подготовлено с помощью нейросетевых технологий

Шаг 4. Выбираем тип ИБП по характеру нагрузки

Разные типы устройств требуют разного подхода:

Для чувствительной электроники – серверов, медицинского оборудования, современных блоков питания с активным PFC – обязательно выбирайте модели с чистой синусоидой на выходе. Аппроксимированная синусоида дешевле, но может вызывать сбои или гудение в работе некоторых устройств.

Типичные ошибки при выборе мощности ИБП

Даже опытные пользователи допускают промахи при расчёте. Вот самые частые:

• Покупка ИБП впритык по мощности, без запаса – устройство работает на пределе и быстро выходит из строя.
• Игнорирование пусковых токов насосов, компрессоров и котлов – ИБП отключается в самый неподходящий момент.
• Неправильный выбор формы выходного сигнала – аппроксимированная синусоида для сервера или чувствительной электроники приводит к нестабильной работе.
• Расчёт мощности «на глаз», без сложения реальных характеристик устройств.
• Отсутствие запаса под будущее расширение – через год добавляется ещё один компьютер, и ИБП перестаёт справляться.

Избегая этих ошибок и следуя пошаговому алгоритму – суммарная мощность, пусковые токи, запас 20-30%, время автономной работы, тип нагрузки – вы подберёте ИБП, который прослужит долго и защитит технику именно так, как нужно.

Сферы применения ИБП

Практика показывает: универсального ИБП для всех задач не существует. Оборудование ИБП это всегда выбор под конкретную нагрузку – то, что отлично подойдёт для домашнего роутера, окажется бесполезным для серверной стойки.

Домашний компьютер и роутер

Рекомендуемая мощность для дома:

• офисный компьютер с монитором – 400-600 ВА;
• игровой ПК с мощной видеокартой – 800-1000 ВА;
• роутер и модем – достаточно 300-400 ВА, но лучше держать их на отдельном маломощном блоке, чтобы интернет не отключался при коротких скачках.

Такой ИБП даёт 5-15 минут автономной работы – этого хватит, чтобы сохранить документы и корректно завершить работу системы.

Офис и рабочие станции

Для обеспечения бесперебойной работы офисной техники подход другой. Здесь важна не только автономность, но и защита сразу нескольких рабочих станций от одновременного отключения. Малому бизнесу подойдёт линейно интерактивный ИБП средней мощности, установленный на каждое рабочее место, либо один центральный агрегат с распределением по нескольким розеткам.

Примерный расчёт для офиса:

• рабочая станция с монитором – 500-700 ВА;
• сетевое оборудование (свитч, точка доступа) – отдельный блок на 500 ВА;
• касса или терминал оплаты – 400-600 ВА.

Такая система бесперебойного питания позволяет не потерять данные при кратковременных отключениях и корректно завершить работу при длительных.

Читайте также!

Освещение рабочего места: виды, нормы и приборы

Подробнее

Серверы и ЦОД

Для серверного оборудования и центров обработки данных линейный ИБП – уже не вопрос теории, а обязательное требование. На объектах критической инфраструктуры допустимо применять только двойное преобразование, поскольку нагрузка чувствительна к любым, даже микросекундным, провалам напряжения.

Мощность рассчитывается индивидуально, но ориентировочно:

• один сервер начального уровня – от 1000 до 1500 ВА;
• серверная стойка с несколькими юнитами – от 3000 ВА и выше;
• телекоммуникационного оборудования на объекте связи – отдельный расчёт с запасом 30-40% от суммарной нагрузки.

Здесь же критично работает байпас в ИБП – механизм, который переключает нагрузку напрямую на сеть при перегрузке или обслуживании, не прерывая работу оборудования ни на миллисекунду.

Видеонаблюдение и умный дом

Системы видеонаблюдения и умные устройства требуют стабильного питания круглые сутки. Отключение камер даже на пару минут – это дыра в безопасности объекта. Для таких задач хорошо подходит интерактивный ИБП это оптимальное решение по соотношению цены и надёжности.

Рекомендации по мощности:

• система из 4-8 камер с регистратором – 600-800 ВА;
• умный дом с контроллерами и датчиками – 300-500 ВА, в зависимости от количества устройств.

Автономности в 20-30 минут обычно достаточно, чтобы дождаться восстановления электричества или запуска резервного генератора.

Котёл отопления и насосы

Отдельная категория – инженерное оборудование дома. Здесь ИБП это защита не столько от потери данных, сколько от аварий: без электричества насосный узел отопления или скважинный насос просто останавливаются, и в морозы это грозит разморозкой системы.

Для газового котла с циркуляционным насосом достаточно ИБП мощностью 500-800 ВА с автономностью 30-60 минут. Для насосной станции с более мощным двигателем стоит закладывать запас в 1000-1500 ВА, учитывая пусковые токи при старте насоса – они в 2-3 раза выше номинальной мощности.

Часто задаваемые вопросы об ИБП
