Что из себя представляет УЗО
УЗО — это устройство защитного отключения, которое стоит в электрощите и следит за тем, чтобы электричество не причинило вреда людям и не спровоцировало пожар.
Устройство решает две главные задачи, и обе связаны с безопасностью дома:
- защита от поражения электрическим током при случайном прикосновении к токоведущим частям — оголённым проводам, повреждённым корпусам техники, неисправным розеткам;
- защита от пожара, который может возникнуть из-за утечки тока через повреждённую изоляцию проводов внутри стен или бытовых приборов.
Утечка тока часто остаётся незаметной для человека. Провод может слегка подгорать внутри стены месяцами, и никто об этом не узнает, пока не случится беда. УЗО работает как ранний детектор такой проблемы: оно замечает даже небольшое расхождение токов и отключает цепь, не дожидаясь искры или возгорания.
Прибор располагается в электрощите квартиры или частного дома. Щиток — это тот самый шкафчик с рядом переключателей, который обычно висит в коридоре или прихожей. Внутри него на специальной планке, которая называется DIN-рейка, УЗО крепится рядом с автоматическим выключателем.
Автоматический выключатель отключает цепь при коротком замыкании или перегрузке по мощности, а УЗО следит именно за утечками тока. Эти два прибора работают в паре и дополняют друг друга, обеспечивая комплексную защиту дома.
Обычно в щитке устанавливают несколько УЗО — по одному на группу розеток или отдельно на ванную, кухню, стиральную машину. Такой подход позволяет точечно защищать самые опасные с точки зрения влажности зоны дома и при необходимости быстро найти проблемный участок без обесточивания всей квартиры.
Принцип работы УЗО
УЗО сравнивает два тока, которые проходят через устройство, и реагирует на малейшую разницу между ними. Разберёмся, как это устроено внутри, без сложных формул и на понятных примерах.
Сердце УЗО — это дифференциальный трансформатор, небольшой магнитный сердечник (кольцо), через который проходят фазный и нулевой провода. Дифференциальный — значит «разностный», то есть устройство постоянно вычисляет разницу между входящим и выходящим током.
Представьте обычные весы с двумя чашами. На одну чашу кладём ток, который идёт по фазному проводу в прибор, на другую — ток, который возвращается обратно по нулевому проводу. В исправной электросети сколько электричества «зашло», столько же должно и «выйти» — весы находятся в равновесии. Ток на входе должен быть равен току на выходе, магнитные поля от обоих проводов взаимно гасят друг друга, и на катушке, которая следит за этим балансом, сигнала нет. УЗО в этот момент просто спокойно пропускает ток дальше, никак не вмешиваясь в работу электроприборов.
Что происходит при утечке тока
Ситуация меняется, если часть тока уходит в сторону — не возвращается по нулевому проводу, а находит другой путь. Это и называется утечкой тока. Такое случается в двух типичных случаях:
- пробой изоляции на металлический корпус стиральной машины, бойлера или другого прибора;
- случайное прикосновение человека к оголённому проводу или неисправному корпусу под напряжением.
В обоих случаях часть электричества уходит через тело человека или через корпус прибора в землю, минуя обратный провод. Наши весы теряют равновесие: на чаше «фазный ток» вес больше, чем на чаше «обратный ток». Даже небольшая разница создаёт в магнитном сердечнике трансформатора паразитное магнитное поле — это и есть сигнал тревоги для устройства.
Как реле обрывает цепь за миллисекунды
Возникшее магнитное поле наводит электрический импульс в специальной измерительной катушке. Этот импульс поступает на чувствительное реле — механический выключатель дифференциального типа, который реагирует именно на разностный ток, а не на обычную перегрузку сети. Как только величина тока утечки достигает порогового значения, реле срабатывает и механически размыкает контакты, обесточивая всю линию.
Скорость реакции здесь критична. Типовое время срабатывания бытового УЗО составляет от 10 до 30 мс — это в разы быстрее, чем моргание глаза. Именно такая скорость не даёт опасному току пройти через тело человека дольше положенного и вызвать остановку сердца.

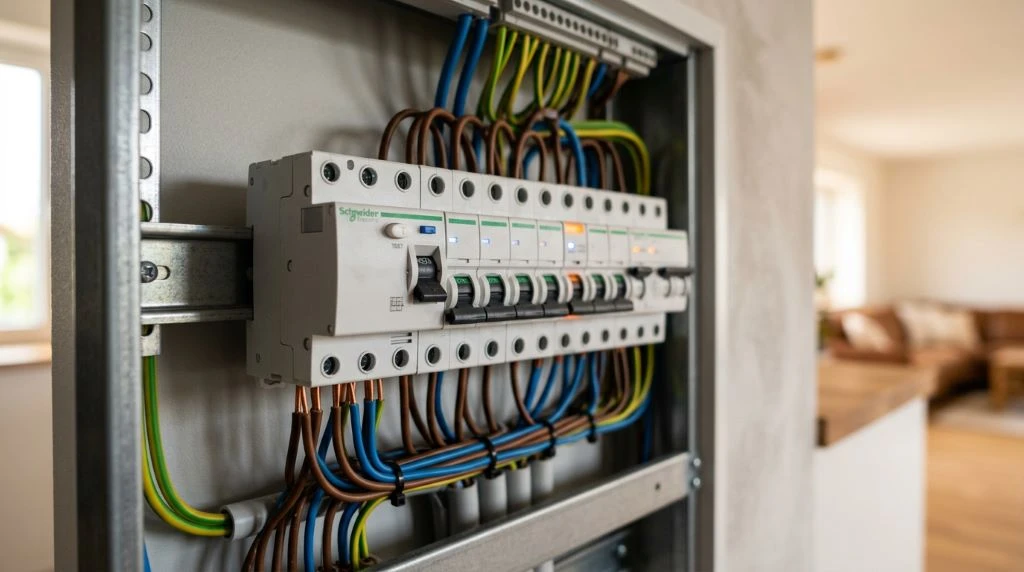

Изображение подготовлено с помощью нейросетевых технологий
Пороговые значения тока утечки для разных задач
Бытовые УЗО делятся по чувствительности в зависимости от того, что они защищают:
| Тип защиты | Величина тока утечки | Область применения |
|---|---|---|
| Защита человека (повышенная) | 10 мА | Ванные комнаты, детские, влажные помещения и другие зоны с повышенной опасностью |
| Защита человека (стандартная) | 30 мА | Розеточные группы и общие линии электропроводки в квартире или доме |
| Противопожарная защита | 100–300 мА | Защита всей электросети здания от возгорания из-за утечек тока |
Чем меньше порог срабатывания, тем чувствительнее устройство и тем быстрее оно реагирует на опасность для человека. Для розеток в ванной комнате и на кухне, где риск контакта с водой выше, электрики советуют ставить УЗО именно на 10 мА. Для остальных розеток в квартире стандартом считается порог 30 мА — этого достаточно, чтобы не допустить смертельного поражения током, но при этом устройство не будет ложно срабатывать от небольших естественных утечек в проводке.
Виды и характеристики УЗО
Классификация по типу тока утечки
Первый признак — какой ток «умеет» замечать устройство. Здесь выделяют два основных типа:
- Тип AC — реагирует только на утечки переменного тока. Это классический синусоидальный ток, который течёт в обычной розетке. Такой вариант подходит для простых бытовых приборов: чайников, ламп, стиральных машин без электроники.
- Тип A — более чувствительный собрат. Он замечает не только переменный ток, но и пульсирующий постоянный ток, который возникает в устройствах с электронной начинкой: компьютерах, зарядках, светодиодных драйверах, инверторах кондиционеров.
Если в доме много современной техники с блоками питания, стоит выбирать именно тип А — он даёт более широкую защиту.
Классификация по конструкции
По внутреннему устройству УЗО делятся на электромеханические и электронные. Разница принципиальная и касается безопасности напрямую.
- Электромеханические УЗО работают независимо от наличия напряжения в сети — им не нужен дополнительный источник питания, чтобы сработать. Даже если фазный проводник оборвётся, устройство всё равно отключит цепь при утечке.
- Электронные УЗО устроены иначе: для срабатывания им требуется питание от сети. Если по какой-то причине напряжение пропадёт в момент утечки, электронная защита может не сработать.
Именно поэтому для дома специалисты чаще рекомендуют электромеханические модели — они надёжнее в нештатных ситуациях и не зависят от стабильности сети.
Классификация по количеству полюсов
Ещё один важный параметр — количество полюсов, то есть контактов, через которые устройство подключается к сети.
- Двухполюсные УЗО ставят в однофазных сетях, то есть в обычной квартире или комнате, где используется одна фаза и ноль.
- Четырёхполюсные модели предназначены для трёхфазных сетей — их устанавливают на вводе в частный дом или на мощное оборудование, где задействованы три фазы и ноль.
Перепутать эти варианты нельзя: четырёхполюсное устройство физически не подойдёт для розеточной группы в квартире, а двухполюсное не защитит трёхфазную линию.
Номинал тока и чувствительность
Помимо типа и конструкции, у каждого УЗО есть два ключевых числовых параметра.
Первый — значение номинального тока. Это максимальная нагрузка, которую устройство способно пропускать через себя постоянно, без перегрева и поломки. Правило простое: номинал УЗО должен быть равен или больше номинала автоматического выключателя, который стоит в той же группе. Например, если автомат на 16 А, УЗО берут на 25 А или выше.
Второй параметр — номинальный отключающий дифференциальный ток. Это та самая утечка, при которой прибор срабатывает. Измеряется в миллиамперах: 10, 30, 100 или 300 мА.
Таблица-ориентир по выбору чувствительности:
| Значение тока утечки | Область применения |
|---|---|
| 10–30 мА | Розеточные группы, ванная комната, кухня и другие влажные помещения, где существует повышенный риск поражения человека электрическим током |
| 100–300 мА | Противопожарное УЗО на вводе в частный дом или здание. Защищает электропроводку от возгорания при утечках тока, но не предназначено для защиты человека от поражения электрическим током |
Запомнить просто: чем меньше цифра миллиампер, тем чувствительнее устройство и тем лучше оно защищает людей. Крупный номинал ставят только как дополнительный барьер от пожара на входе в дом, а не вместо розеточной защиты.
В чем разница между УЗО и дифавтоматом
Многие путают эти два прибора и часто спрашивают: «Дифавтомат — это УЗО или что-то совсем другое?» Разница есть, и она принципиальная. Разберёмся по порядку, чтобы больше не возникало сомнений при выборе устройства защиты для щитка.
Что защищает УЗО, а что — дифавтомат
УЗО следит только за одним параметром — утечкой тока. Если ток «убегает» через повреждённую изоляцию, мокрую стену или тело человека, устройство мгновенно отключает питание. Но у УЗО есть важное ограничение: оно не спасёт проводку от перегрузки и не сработает при коротком замыкании. Если в сети возникнет слишком большой ток из-за перегруженной розетки или замыкания проводов, УЗО просто сгорит вместе с проводкой, потому что не предназначено для таких ситуаций.
Именно поэтому классическую схему защиты собирают из двух приборов: УЗО плюс отдельный автоматический выключатель. Автомат берёт на себя защиту от сверхтоков, перегрузок и коротких замыканий, а УЗО — от утечки и поражения человека током. Вместе они закрывают все основные риски.
Дифавтомат — это два устройства в одном корпусе
Дифавтомат, или дифференциальный автомат (сокращённо АВДТ), — это устройство, которое объединяет функции УЗО и обычного автоматического выключателя. Проще говоря, диф — это УЗО плюс автомат, собранные в одном корпусе. Внутри стоит и модуль защиты от утечки, и модуль защиты от перегрузки и короткого замыкания.
Работает дифавтомат так же, как связка из двух отдельных приборов: он отключает питание и при обнаружении утечки тока, и при аварийном скачке нагрузки. Разница только в конструкции — вместо двух корпусов у вас один компактный блок.

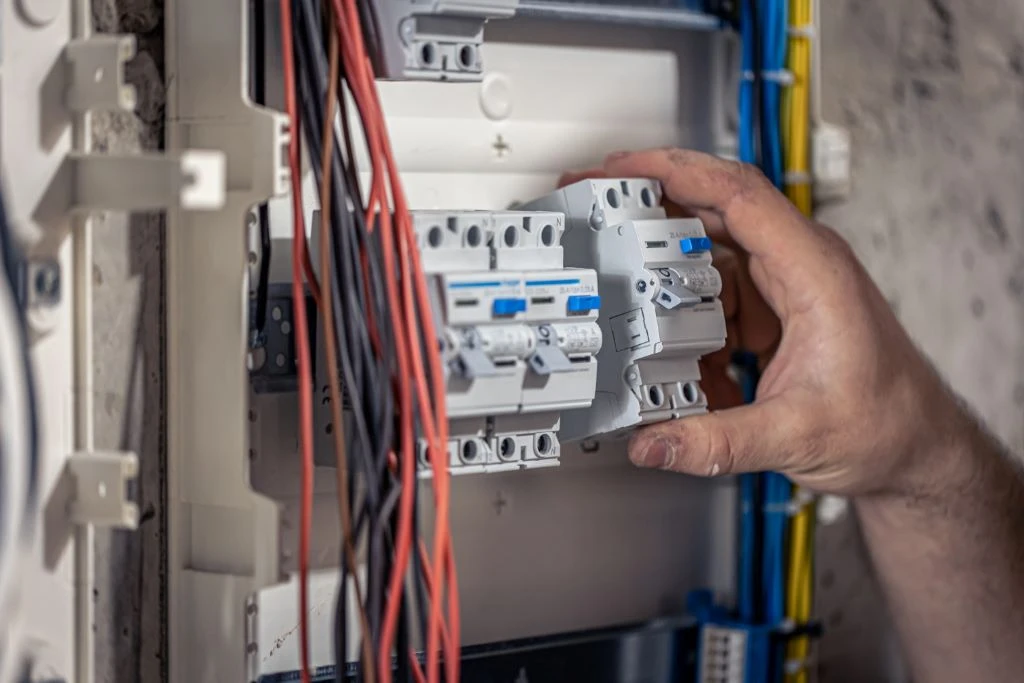

Фото: pvproductions / magnific.com
Что выбрать
Выбор зависит от бюджета, свободного места в щитке и того, насколько важна ремонтопригодность.
Связка УЗО плюс автомат подойдёт, если:
- в щитке достаточно места для дополнительных модулей;
- важна возможность заменить только сломавшуюся часть, не трогая исправную;
- бюджет ограничен и хочется сэкономить на этапе покупки;
- вы делаете разводку на несколько групп потребителей и хотите гибко настраивать защиту под каждую линию.
Дифавтомат лучше выбрать, если:
- щиток маленький и каждый сантиметр на счету, особенно в квартирах старого фонда;
- вы готовы заплатить чуть больше ради удобства монтажа и экономии времени;
- нужна защита для отдельной группы — например, для ванной комнаты, кухни с мощной техникой или для розеточной линии в частном доме;
- важна простота — одно устройство вместо двух проще подписать и обслуживать.
Для типовой квартиры многие электрики советуют комбинированный подход: на вводе ставить общий автомат, а на отдельные группы — либо УЗО с автоматом, либо дифавтоматы, в зависимости от места в щитке. В частном доме, где щиток обычно просторнее и линий больше, чаще выгоднее использовать связку из отдельных приборов — это дешевле и удобнее в обслуживании на долгой дистанции. Если же место критично ограничено, дифавтомат станет разумным компромиссом между безопасностью и экономией пространства.
Как выбрать и установить УЗО
Шаг 1. Разделите электросеть на группы
Прежде чем покупать УЗО, разбейте всю проводку в доме на отдельные линии — группы. Обычно выделяют:
- освещение во всех комнатах;
- розетки в жилых комнатах;
- кухня — отдельная линия из-за мощной техники;
- ванная и туалет — зона повышенной влажности, обязательно отдельная группа;
- при наличии частного дома дополнительно выносят линии для бани, гаража или наружного освещения.
Каждая группа получает своё УЗО или дифавтомат. Так при аварии отключается только проблемный участок, а не всё жильё сразу.
Шаг 2. Рассчитайте нагрузку по каждой линии
Сложите мощность всех приборов, которые подключены к конкретной группе. Например, на кухне это холодильник, микроволновка, чайник и посудомоечная машина. Разделите суммарную мощность на напряжение сети (220 В) — получите ток в амперах. Этот показатель нужен, чтобы правильно подобрать номинал автоматического выключателя и УЗО.
Шаг 3. Подберите номинал устройства
Для жилых помещений номинал УЗО обычно берут на ступень выше, чем у автомата защиты той же линии. Ниже — примерный ориентир для быстрого понимания.
| Группа | Ток автоматического выключателя | Номинал УЗО |
|---|---|---|
| Освещение | 10 А | 16–25 А |
| Розетки в комнатах | 16 А | 25 А |
| Кухня | 16–20 А | 25–32 А |
| Ванная комната | 10–16 А | 16–25 А |
Ток утечки для жилых помещений почти всегда выбирают 30 мА — этого достаточно, чтобы защитить человека от поражения.
Установка на DIN-рейку
УЗО монтируется в электрощите на специальную DIN-рейку — металлическую планку, на которую крепятся все автоматы и защитные устройства. Прибор ставится строго после вводного автомата, но перед групповыми автоматами конкретной линии. Такая последовательность гарантирует, что при срабатывании защиты отключится только нужный участок сети, а не всё жильё.
Правила подключения фазного и нулевого провода
Здесь начинается самая ответственная часть монтажа. У УЗО есть чёткая маркировка клемм: сверху — вход, снизу — выход к нагрузке. Фазный и нулевой провод подключаются раздельно, каждый к своей паре клемм. Ошибка новичков — соединить ноль и землю после устройства защитного отключения. Если это сделать, УЗО перестанет видеть разницу токов и просто не будет работать, хотя внешне всё выглядит подключённым.
Почему монтаж лучше доверить специалисту
Даже если пошаговая логика кажется понятной, самостоятельная установка электрощита — не лучшая идея для новичка. Одна перепутанная клемма может привести к тому, что защита не сработает в критический момент. Электрик за один визит проверит правильность всех соединений, протестирует срабатывание и даст гарантию на монтаж. Это не трата денег впустую, а вложение в безопасность семьи.

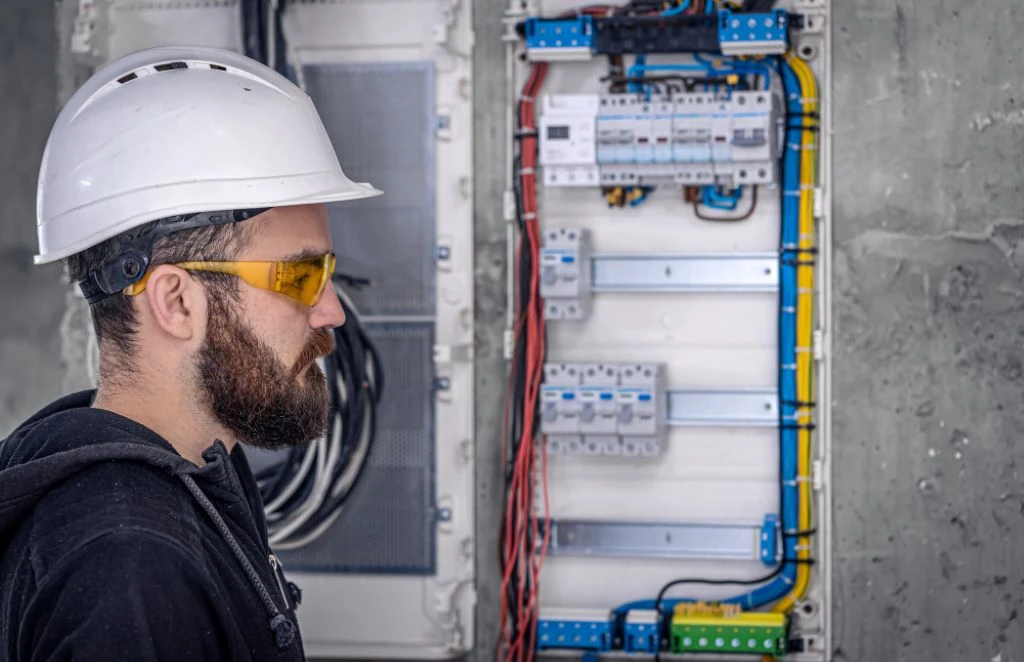

Фото: pvproductions / magnific.com
Что можно делать самостоятельно
После того как специалист установил устройство, ваша задача — регулярно проверять его работоспособность. Раз в месяц нажимайте кнопку «Тест» на корпусе прибора. Если при нажатии происходит отключение — механизм исправен. Если ничего не происходит — вызывайте электрика, устройство требует замены.
Типичные ошибки новичков
- Установка одного УЗО на всю квартиру без разделения на группы — при утечке обесточивается всё жильё.
- Путаница фазного и нулевого провода при подключении.
- Соединение нуля и земли после устройства защиты.
- Игнорирование ежемесячной проверки кнопкой «Тест».
- Экономия на номинале — слишком слабое устройство будет отключаться без причины, слишком мощное не защитит вовремя.
Часто задаваемые вопросы об УЗО
Дифавтомат это УЗО или отдельное устройство?
Дифавтомат — это УЗО, объединённое с автоматическим выключателем в одном корпусе. Внутри находятся два модуля: один следит за утечкой тока, как обычное УЗО, второй отключает сеть при коротком замыкании и перегрузке. Диф — это УЗО плюс автомат, два в одном, поэтому такой прибор занимает меньше места на DIN-рейке. Однако при поломке приходится менять весь аппарат целиком, а не отдельный элемент.
Можно ли обойтись без УЗО в квартире?
Технически проводка будет работать и без этого устройства, но риски для жизни серьёзно возрастают. Правила устройства электроустановок рекомендуют устанавливать УЗО на группы розеток, особенно в ванной и на кухне, где повышена влажность. Без защитного отключения при повреждении изоляции стиральной машины или бойлера человек может получить удар током. Экономия на безопасности здесь не оправдана, поэтому специалисты советуют не пренебрегать этим устройством.
Почему УЗО срабатывает без видимой причины?
Чаще всего причина в старой проводке, где изоляция проводов постепенно разрушается и появляются небольшие токи утечки. Также ложные срабатывания вызывают влажность в помещении, неисправная бытовая техника или неправильный монтаж, когда ноль и земля соединены в одной точке. Иногда виноват сам прибор защиты, если он старый или произведён с браком. В любом случае стоит проверить проводку и подключённые устройства, а при повторяющихся отключениях обратиться к специалисту.
Какой номинал УЗО выбрать для дома?
Номинальный ток утечки для жилых помещений обычно составляет 30 мА, этого достаточно для защиты человека от смертельно опасного удара. Для влажных зон вроде ванной комнаты часто выбирают более чувствительные модели на 10 мА. Номинальный ток самого устройства должен быть на ступень выше, чем у автоматического выключателя в этой же линии. Рассчитать точные параметры поможет электрик, учитывая суммарную мощность подключённых приборов.
Спасет ли УЗО от короткого замыкания?
Нет, УЗО не предназначено для защиты от короткого замыкания и перегрузки сети. Его единственная задача — обнаруживать утечку тока и защищать человека от поражения электрическим током. От коротких замыканий защищает автоматический выключатель или дифавтомат, где эта функция уже встроена. Поэтому в щитке правильная схема всегда включает и УЗО, и отдельный автомат либо комбинированное решение в виде дифавтомата.
