О чем речь? Полярность светодиода – дьявольски коварная деталь устройства. Этот полупроводниковый кристалл не прощает ошибок: он работает как строгий контролер на входе, пропуская ток только в одном направлении.
Что учесть? Перепутать «плюс» с «минусом» для светодиода – все равно что попытаться влить воду в перевернутую бутылку: процесс не пойдет, а если сильно надавить (повысить напряжение), бутылка лопнет. Поэтому при подключении так важно верно определить полярность всеми доступными способами.
Почему важно разбираться в полярности светодиода
Чтобы успешно работать с электронными схемами и осветительными приборами, важно четко различать плюсовой и минусовой контакты светодиода. Эти компоненты относятся к поляризованным элементам – ток через них проходит только в одном направлении. Правильное определение анода (положительного вывода) и катода (отрицательного) влияет не только на корректную работу устройства, но и на сохранность его корпуса, а также на общий срок службы.
Если перепутать полярность светодиода, элемент не только не засветится, но и может выйти из строя. В более сложных устройствах ошибка с полярностью способна вызвать сбои или даже повредить остальные компоненты. По данным исследования, опубликованного в Journal of Display Technology, около 15 % неисправностей в светодиодных системах связаны с неправильным подключением – это лишний раз подтверждает, как важно правильно определять полярность.
Поскольку светодиоды сегодня применяются повсеместно, от простых индикаторов до сложных осветительных систем, умение безошибочно определять их полярность пригодится любому: и новичку, и опытному инженеру, и специалисту по светотехнике.
Полярность светодиода на схеме
Многие любители мастерить что-то своими руками не обходятся без светодиодов – они служат и для красоты, и как сигнальные индикаторы. Чтобы такой элемент исправно работал в цепи, его необходимо правильно подсоединить. А для этого сначала надо выяснить, где у него катод (минус), а где анод (плюс).
Катод – отрицательный контакт, анод – положительный. Различать их важно, потому что от этого зависит правильное включение светодиода в схему с нужными значениями напряжения и тока.

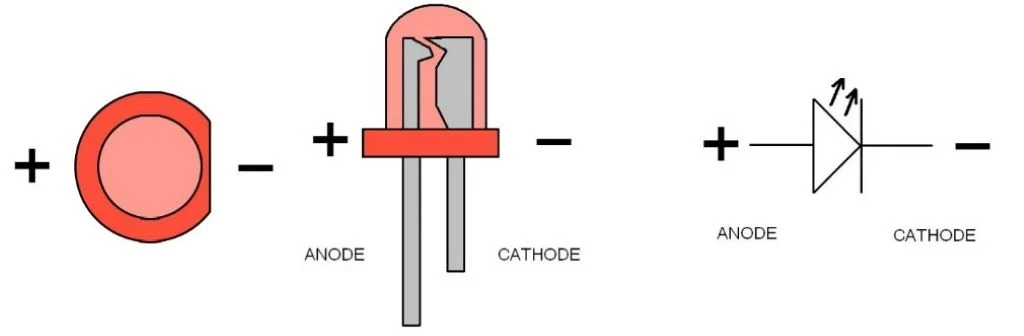

На принципиальных схемах светодиод изображается определенным образом:
Фото: magnific / magnific.com
Анод выглядит как треугольник, катод – как вертикальная линия, а две параллельные стрелки указывают на способность элемента излучать свет. С этим, казалось бы, все ясно. Однако существуют и другие способы распознавания полярности, к которым мы сейчас и перейдем.
Как определить полярность светодиода визуально
Как определить полярность диодов в DIP-корпусе
Начнем с самого ходового типа светодиодов, который чаще всего используют и новички, и опытные мастера. Полярность светодиода по внешнему виду в таком корпусе определяется по нескольким признакам. Если взять новый элемент, первое, что бросается в глаза – разная длина выводов. Это не дефект, а продуманная конструктивная деталь.
Если диод уже был в употреблении и выпаян из платы, стоит обратить внимание на корпус: срез на цоколе укажет на катод.
Если заглянуть внутрь, можно заметить крупную деталь (это минус) и маленькую (это плюс).
Как определить полярность SMD-диода
Такие компоненты тоже широко используются в лампах и светодиодных лентах, так что умение отличать их выводы пригодится.
Корпус такого диода не разберешь, но производители позаботились о подсказке – на нем есть срезанный угол. Следует найти метку или скос на корпусе. Там, где этот срез, находится катод (минус)., анод (плюс) – с противоположной стороны.

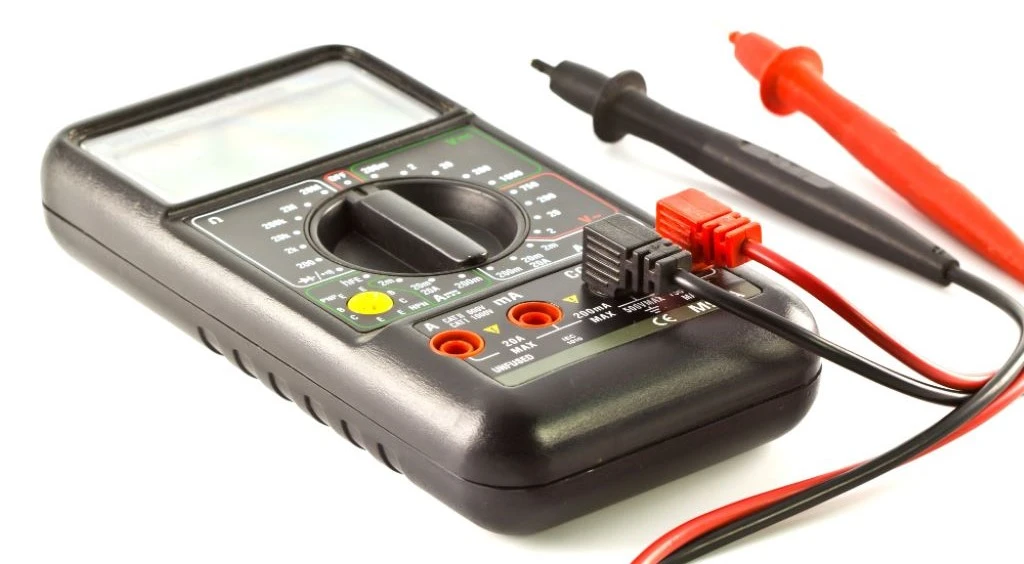

Как определить полярность светодиода мультиметром
В мультиметре предусмотрена функция проверки светодиодов. В этом режиме на щупы подается напряжение около трех вольт (точное значение зависит от модели прибора). Этого вполне достаточно, чтобы проверить большинство диодов. Главное – не ошибиться с полярностью.
Порядок проверки светодиода мультиметром такой:
- Установите на приборе режим прозвонки или измерения падения напряжения (второй вариант часто называют функцией проверки диодов и отмечают тем же значком, что и обозначение светодиода (полярность которого на схемах показана стрелками).
- Красный щуп (плюс) подсоедините к аноду, черный (минус) – к катоду.
- Если диод исправен и подключен правильно, он начнет едва заметно светиться.
Если свет не загорелся, можно ориентироваться на показания падения напряжения. Для красных, желтых и оранжевых диодов нормой считается 1,8–2,2 В, а для белых, синих и зеленых – до 3,6 В.
Фото: jannoon028 / magnific.com
Если диод не засветился и прибор ничего не показывает:
- Еще раз убедитесь в правильности подключения – смените полярность и повторите попытку. Если и после этого диод не засветился, скорее всего, он вышел из строя.
- Возможно, напряжения на щупах мультиметра не хватает. Некоторым элементам, особенно мощным светодиодным матрицам, требуется более высокий ток. Тогда без внешнего источника питания и специальной схемы проверки не обойтись.
- Возможно, перед вами инфракрасный светодиод. Его свечение не улавливается глазом, поэтому проверить его можно с помощью камеры смартфона.
Нередко возникает необходимость проверить светодиоды прямо в схеме, не выпаивая их. С этой задачей тоже справится мультиметр. Однако даже при такой проверке важно не забывать о полярности светодиода на плате – она может не совпадать с общепринятой, если монтаж выполнен с ошибками.
- Переведите прибор в режим измерения сопротивления.
- Прикоснитесь щупами к выводам светодиода.
- Если полярность соблюдена (анод на плюс, катод на минус), исправный элемент покажет низкое сопротивление. При смене полярности значения будут высокими.
- Неисправный диод в обоих направлениях будет показывать низкое сопротивление.
В некоторых случаях напряжения мультиметра достаточно, чтобы при подключении щупов светодиод засветился. Так что помимо измерения сопротивления можно применять и способ с прозвонкой, описанный ранее.
Альтернативные методы проверки полярности светодиода
При помощи батарейки
Если мультиметра нет, можно воспользоваться тем, что под рукой. Например, для этой цели подойдет любая трехвольтовая батарейка (или две по 1,5 В) и пара соединительных проводов:
- Один провод закрепите на плюсовом контакте батарейки, другой конец этого же провода – к аноду диода.
- Вторым проводом соедините минус батарейки и катод светодиода.
- Если диод исправен, он загорится.
Учтите: при использовании свежих батареек для проверки красных или желтых диодов может понадобиться токоограничивающий резистор примерно на 60–70 Ом, включенный последовательно. Белые, синие и зеленые диоды работают при большем токе, поэтому их можно проверять без резистора. Если батарейка уже разряжена, ограничитель тоже можно не ставить.
При помощи зарядного устройства для смартфона
Еще один способ проверить полярность светодиода в домашних условиях – воспользоваться старым зарядным блоком от телефона. Правда, для этого аксессуар придется переделать:
- Отрежьте штекер и зачистите концы проводов.
- Красный провод приложите к аноду светодиода, черный – к катоду.
- Если диод работает, он засветится.
Если зарядка старая, с разъемом, как у кнопочных Nokia, можно обойтись без повреждений – просто вставьте анод внутрь штекера, а катод прижмите к внешнему контакту.
Специальным прибором
Есть и специализированные устройства для проверки светодиодов – они подают безопасный ток и обладают более широкими возможностями: позволяют тестировать как отдельные элементы, так и целые сборки. Однако купить такой прибор не получится – его придется собирать самостоятельно.
В основе таких устройств обычно лежат литиевая батарейка, стабилизатор тока и повышающий преобразователь, который обеспечивает нужное напряжение. В более сложных версиях предусмотрено два режима – на 20 и 350 мА. Это позволяет проверять диоды с разными параметрами.
Как альтернативу можно использовать лабораторный блок питания. Он позволяет проверять любые диоды и даже целые ленты, поскольку дает возможность регулировать и напряжение, и ток. Правда, стоит такое оборудование недешево. Существуют и универсальные тестеры – они не только выявляют неисправности, но и измеряют параметры компонентов.
Поиск и устранение неисправностей светодиодов
Ошибки с полярностью при подключении светодиодов случаются часто. Самая типичная ситуация – диод не загорается, и причина чаще всего именно в перепутанных контактах. Правильная полярность подключения светодиода – это первое, что стоит проверить, если элемент не работает.
При сборке цепей с несколькими светодиодами часто возникает проблема: если один из них подключен с нарушением полярности, это блокирует работу всей остальной группы. Это хорошо показывает, насколько важно перед подачей питания проверить каждый элемент. Стоит также учитывать, что некоторые диоды более чувствительны к обратному напряжению, чем другие. Мощные модели при коротком замыкании или ошибке в подключении могут быстро выйти из строя.
Так что перед включением питания всегда стоит еще раз проверить соединения. Для начальной отладки удобнее всего использовать макетные платы – с ними проще вносить изменения. Кроме того, в схему можно добавить диоды защиты от смены полярности: они уберегут компоненты даже при ошибочном подключении. В итоге тщательная проверка контактов помогает избежать лишних проблем и сохранить детали в целости.
| Проблема | Причина | Решение |
|---|---|---|
| Диод не светится | Перепутаны плюс и минус | Смените подключение: анод – на плюс, катод – на минус |
| Не работают несколько диодов | Ошибка с полярностью в последовательной цепи | Проверьте и поправьте каждый элемент |
| Диод перегорел | Чрезмерное обратное напряжение | Соблюдайте полярность и используйте защитные диоды |
Часто задаваемые вопросы о полярности светодиода
К чему приводит ошибка в подключении полярности?
Все зависит от напряжения, подаваемого в схеме:
- До 5 В. Светодиод просто не включится, так как ток в обратном направлении блокируется. Для большинства индикаторных моделей это не опасно.
- Выше допустимого обратного напряжения. Происходит пробой перехода. Это грозит коротким замыканием, выходом диода из строя и даже повреждением управляющего элемента. У большинства светодиодов пороговое обратное напряжение лежит в пределах 5–10 В.
Существуют ли светодиоды без полярности?
Обычные светодиоды полярны всегда. Однако есть редкая разновидность – двунаправленные LED-компоненты, представляющие собой два диода в одном корпусе, соединенные встречно. Они загораются при любой полярности, но применяются нечасто.
Влияет ли цвет свечения на определение полярности?
Сам способ распознавания контактов от цвета не зависит. Однако напряжение открытия и яркость при проверке мультиметром могут различаться:
- у красных – около 1,8 В;
- у зеленых – 2,0–2,2 В;
- у синих и белых – 3,0–3,3 В.
Поэтому белые и синие диоды при проверке мультиметром с малым напряжением могут вовсе не подавать признаков свечения.
Правильное определение полярности светодиода – один из ключевых моментов, влияющих на его работу и долговечность. При верном подключении анода и катода ток движется в нужную сторону, и элемент излучает свет. Ошибка же может привести к тому, что диод не загорится или даже выйдет из строя из-за действия обратного напряжения.
Распознать выводы можно по длине ножек, маркировке на корпусе, с помощью мультиметра или простой схемы с резистором. Понимание этого принципа и аккуратность при монтаже обеспечивают стабильную работу любых устройств, будь то простой индикатор или сложная светотехническая система.
