О чем речь? Ремонт светодиодной лампы требует аккуратности и базовых знаний об устройстве электроники. Многие типовые поломки под силу устранить даже начинающему мастеру: достаточно разобраться в конструкции прибора, правильно диагностировать проблему и подобрать подходящие инструменты.
Что учесть? Самостоятельный ремонт осветительного прибора не только экономит бюджет, но и помогает лучше понять принципы работы современных светодиодных ламп. Однако он оправдан в том случае, если в наличие есть все необходимое, чтобы реанимировать перегоревшее или вдруг начавшее мигать устройство.
Выявление причины выхода из строя светодиодной лампы
Чтобы отремонтировать светодиодную лампу, сначала нужно определить, что именно вышло из строя. Неисправность может быть связана не только с самой лампой, но и с элементами электросети. Чаще всего причиной становятся:
- повреждение электропроводки;
- плохой контакт в патроне;
- неисправный выключатель;
- поломка внутренних компонентов LED-лампы.
Первый этап диагностики — визуальный осмотр. Выкрутите лампу и проверьте, нет ли трещин, вздутия корпуса, следов перегрева или потемнений. Если внешних повреждений нет, установите в тот же патрон исправную лампу. Если она тоже не загорится, проблема, скорее всего, находится не в светильнике, а в электропроводке.
Диагностику сети выполняют мультиметром. Черный щуп подключают к разъему COM, красный — к VΩmA, после чего прибор переводят в режим измерения переменного напряжения (ACV), выбрав предел не менее 750 В.
Затем при включенном выключателе щупами касаются контактов патрона. Поскольку в бытовой сети используется переменный ток, полярность подключения значения не имеет.
Если прибор показывает 220–230 В, питание поступает нормально. Более низкое или высокое напряжение свидетельствует о проблемах в электросети. Одновременно стоит осмотреть контакты патрона: нагар и окисление нередко становятся причиной нестабильной работы лампы. После отключения питания контакты очищают и при необходимости слегка подгибают, затем снова проверяют работу светильника с исправной лампой.
Если напряжение на контактах патрона отсутствует, его снимают и проверяют наличие фазы на проводах при включенном выключателе. Если питание есть, патрон заменяют новым. Если фаза отсутствует, необходимо проверить исправность выключателя.
Когда новая лампа работает нормально, а старая нет, неисправность находится внутри LED-модуля. В этом случае мультиметром проверяют целостность цепи между цоколем и контактами лампы. Для этого прибор переводят в режим прозвонки.
Красный щуп прикладывают к центральному контакту цоколя, черный — к его резьбовой части. Звуковой сигнал и сопротивление примерно 3–200 Ом означают, что контактная цепь исправна. В этом случае дальнейшую диагностику проводят уже внутри электронной части светодиодной лампы.
Как разобрать светодиодную лампу
Разбирать светодиодную лампу нужно максимально аккуратно. Ее элементы довольно хрупкие, а неосторожные действия могут повредить корпус, рассеиватель или электронную плату.
Начните с демонтажа рассеивателя. Если он закреплен на небольшом слое герметика, попробуйте осторожно снять его руками. Во многих случаях этого достаточно. Использовать инструменты стоит только при необходимости, так как чрезмерное усилие может привести к повреждению корпуса.
После снятия рассеивателя отсоедините плату со светодиодами. Для этого выкрутите крепежные винты, если они есть, а затем аккуратно подденьте плату пинцетом или другим тонким инструментом, стараясь не повредить дорожки и электронные компоненты.

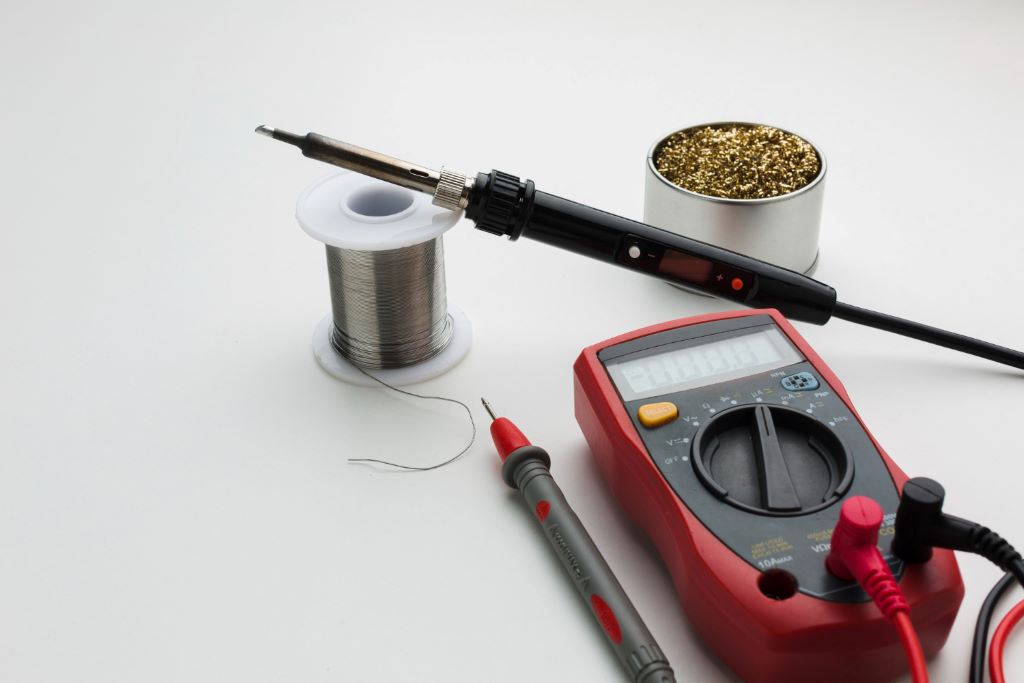

Следующий этап — отпаивание платы от остальных элементов конструкции. Работать паяльником нужно осторожно, чтобы не перегреть контакты и не повредить соседние детали.
Фото: magnific / magnific.com
Если рассеиватель держится слишком плотно и не снимается вручную, можно воспользоваться строительным феном. Небольшой нагрев размягчит герметик, после чего снять пластиковый колпак будет значительно проще. Главное — не перегревать лампу, чтобы не деформировать пластиковые элементы.
Ремонт светодиодной лампы своими руками
Если светодиодная лампа перестала работать, причиной часто оказывается всего один неисправный светодиод. Поскольку все светодиоды на плате обычно соединены последовательно, выход из строя одного элемента разрывает электрическую цепь, и вся лампа гаснет.
Найти перегоревший светодиод нередко можно при обычном осмотре. Чаще всего на его поверхности заметна черная точка — след разрушения кристалла. Иногда неисправный элемент отличается лишь более темным оттенком по сравнению с остальными.
Если внешних признаков нет, светодиоды проверяют поочередно мультиметром в режиме проверки диодов или с помощью батарейки и проводов. Исправный светодиод при подаче питания должен кратковременно загореться, а неисправный останется темным.
После обнаружения поврежденного элемента его аккуратно снимают с платы. Затем контакты, расположенные под светодиодом, соединяют перемычкой из припоя. Это восстанавливает электрическую цепь, и лампа снова начинает работать.
Если паяльника нет, можно использовать токопроводящую пасту, предназначенную для ремонта печатных плат. Ее наносят на контактные площадки вместо перемычки. После высыхания состав обеспечивает электрическое соединение и позволяет восстановить работоспособность лампы.
Такой ремонт помогает продлить срок службы светодиодной лампы и избежать преждевременной покупки новой. Однако следует учитывать, что после удаления одного или нескольких светодиодов нагрузка на оставшиеся элементы немного увеличивается, поэтому отремонтированная лампа может прослужить меньше, чем новая.
Ремонт драйвера светодиодной лампы
Если светодиоды исправны, причиной неисправности может быть драйвер — электронный блок, который преобразует напряжение сети и обеспечивает стабильное питание LED-модуля. Чаще всего он выходит из строя из-за перегрева, перепадов напряжения или производственного брака.
Наиболее уязвимые элементы драйвера — конденсаторы и резисторы. Без специальных приборов определить, какой именно компонент неисправен, бывает сложно, поэтому на практике чаще меняют весь драйвер целиком.
При выборе нового блока важно учитывать характеристики лампы. Прежде всего необходимо подобрать драйвер с такой же выходной мощностью и совместимыми электрическими параметрами.
Для замены сначала отпаивают провода неисправного драйвера, а затем припаивают новый. Перед демонтажем желательно сфотографировать схему подключения или отметить расположение проводов, чтобы не перепутать полярность и точки соединения. Ошибка при подключении может привести к повторной поломке лампы.
После установки нового драйвера остается собрать корпус, проверить надежность всех соединений и включить лампу для проверки ее работы.
Ремонт основных компонентов светодиодной лампы
Восстановление светодиодной матрицы
При осмотре светодиодной платы обратите внимание на состояние светодиодов. Черные точки, подпалины и следы перегрева обычно указывают на неисправность кристалла. Если внешних повреждений нет, работоспособность каждого элемента проверяют мультиметром или блоком питания на 12 В. Для такой проверки подозрительный светодиод предварительно выпаивают из платы.
Если светодиоды соединены последовательно и вышел из строя только один элемент, его контакты иногда замыкают перемычкой. Это позволяет восстановить электрическую цепь и вернуть лампу в рабочее состояние. При повреждении нескольких светодиодов их лучше заменить новыми, подобрав аналоги по размеру, типу и электрическим характеристикам.
Ремонт цоколя
Еще одна распространенная неисправность — потеря контакта в цоколе. Чаще всего отходит провод, соединенный с центральным контактом. В этом случае контакт аккуратно извлекают с помощью тонкой отвертки, подгибают провод и устанавливают деталь обратно.
Также стоит осмотреть цоколь на наличие нагара и следов окисления. Если они есть, загрязнения осторожно удаляют острым ножом или мелкой наждачной бумагой, предварительно отключив лампу от электросети.
После завершения ремонта лампу собирают в обратной последовательности. Рассеиватель рекомендуется заново зафиксировать силиконовым герметиком, чтобы восстановить герметичность корпуса. Затем лампу устанавливают в светильник и проверяют ее работу.
Фото: magnific / magnific.com
Часто задаваемые вопросы о ремонте светодиодной лампы
Можно ли просто закоротить перегоревший светодиод?
Да, если светодиоды соединены последовательно, замыкание неисправного элемента восстановит электрическую цепь, и лампа снова заработает. Однако это лишь временная мера: нагрузка на оставшиеся светодиоды увеличится, из-за чего они будут изнашиваться быстрее. Для долговременного ремонта перегоревший светодиод лучше заменить новым.
Насколько безопасно ремонтировать светодиодную лампу самостоятельно?
Ремонт требует осторожности, поскольку внутри лампы находятся элементы, работающие под сетевым напряжением. Даже после отключения питания конденсаторы драйвера могут сохранять заряд. Во время работы важно соблюдать правила электробезопасности: не включать разобранную лампу в сеть, работать только на сухой диэлектрической поверхности и убедиться, что конденсаторы разряжены.
Как правильно собрать лампу после ремонта?
Перед сборкой проверьте качество пайки, надежность всех соединений и правильность прокладки проводов. При необходимости обновите слой термопасты между светодиодной платой и радиатором, чтобы обеспечить эффективный отвод тепла. Рассеиватель закрепите на защелках или нейтральном силиконовом герметике, а затем протестируйте лампу перед установкой в светильник.
Стоит ли ремонтировать светодиодную лампу?
Все зависит от характера неисправности. Замена отдельного светодиода, конденсатора или восстановление контакта обычно оправданы, если необходимые детали и инструменты уже есть под рукой. Если же вышел из строя сложный драйвер или требуется серьезная диагностика, покупка новой лампы нередко оказывается более выгодным решением.
Влияет ли ремонт на гарантию и безопасность?
Да. После вскрытия корпуса производитель, как правило, прекращает действие гарантии. Кроме того, некачественный ремонт, ошибки при пайке или использование неподходящих комплектующих могут снизить надежность лампы и создать риск ее повторного выхода из строя. Поэтому после ремонта необходимо внимательно проверить исправность устройства и убедиться, что его эксплуатация остается безопасной.
Ремонт светодиодной лампы позволяет восстановить ее работоспособность и сократить расходы на покупку новой. Однако приступать к нему стоит только после диагностики неисправности и оценки целесообразности ремонта. Простые поломки часто удается устранить самостоятельно, тогда как при серьезном повреждении электронных компонентов безопаснее и экономичнее заменить лампу целиком.
