Мастер выключатель: что это такое простыми словами
29.09.2026
449
Сохранить статью:
Для чего нужен? Мастер выключатель одним нажатием обесточивает освещение во всей квартире или доме, а при нужной схеме и выбранные розетки. Обычно его ставят у входной двери, чтобы перед уходом не обходить комнаты и не проверять, везде ли погашен свет и выключены ли утюг с обогревателем. Устроен он по-разному: от проводной схемы с реле или контактором до беспроводной кнопки в системе умного дома, и от этого зависят сложность монтажа и стоимость.
Кому будет полезна эта статья? Прежде всего тем, кто затевает ремонт и продумывает электрику заранее, ведь проводной мастер выключатель проще заложить до финишной отделки. Информация пригодится владельцам загородных домов, семьям с детьми или пожилыми родственниками и всем, кто регулярно сомневается, выключил ли он технику перед выходом. Разобраться в теме стоит и тем, кто путает это устройство с проходными и перекрестными выключателями или выбирает между проводным и беспроводным решением.
Что из себя представляет мастер выключатель
Это устройство, которое одной кнопкой отключает весь свет или целую группу приборов в квартире, не заставляя вас обходить каждую комнату. Проще говоря, это своеобразный главный рубильник для системы освещения, только выглядит он как обычная клавиша на стене, а не как громоздкий щиток с автоматами.
Представьте привычную ситуацию: вы уходите из дома и вспоминаете, что свет остался включённым на кухне, в ванной и детской. Возвращаться и проверять каждую комнату неудобно и долго. С мастер выключателем достаточно нажать одну кнопку у двери — и вся система обесточивается, включая розетки, если они подключены к этой же группе. Это устройство, которое избавляет от лишней беготни по квартире и экономит время в моменты, когда вы уже спешите.
Принцип работы мастер выключателя
В отличие от обычного выключателя, который напрямую разрывает фазный провод одной лампы или одной группы света, мастер выключатель работает через системы управления. Он не коммутирует силовую нагрузку сам — вместо этого подаёт слабый управляющий сигнал на реле или контактор, а уже эти элементы замыкают или размыкают силовые контакты, отключая питание сразу нескольких групп освещения или розеток.
Можно провести аналогию с дирижёром оркестра: сам дирижёр не играет на инструментах, но взмахом палочки командует всеми музыкантами одновременно. Так и мастер выключатель не пропускает через себя весь ток нагрузки — он лишь даёт команду реле, а реле уже управляет силовыми цепями, где течёт основной ток к лампам и розеткам.
Благодаря такой схеме через сам выключатель проходит небольшой управляющий ток, а не полная нагрузка от десятка светильников. Это делает конструкцию более безопасной и долговечной.
Где используется
Чаще всего мастер выключатель ставят в прихожей — рядом с входной дверью, чтобы, выходя из дома, одним движением обесточить систему электроснабжения всей квартиры. Это удобно не только для света: к общей группе можно подключить розетки, куда включены утюг, обогреватель или зарядные устройства, которые не стоит оставлять под напряжением без присмотра.
Второй популярный сценарий — спальня. Ложась спать, вы нажимаете кнопку у кровати и гасите свет во всех комнатах сразу, не вставая, чтобы проверить, погашен ли свет в коридоре или на кухне.
Вот основные бытовые задачи, которые решает такой выключатель:
- отключение всего освещения квартиры при выходе из дома;
- обесточивание розеток с утюгом, чайником или обогревателем перед сном;
- управление светом во всех комнатах из одной точки — прихожей, спальни или кабинета.
В офисных помещениях мастер выключатель тоже пригодится: он позволяет последнему уходящему сотруднику разом погасить свет во всех кабинетах через единую систему управления, не обходя этаж.
Особенно этот прибор нужен семьям с детьми, которые часто забывают выключать свет, владельцам больших домов с множеством комнат и любителям умного дома, которым важно централизованное управление светом. В отличие от привычного выключателя в прихожей, который управляет только одной лампой или люстрой у входа, мастер выключатель контролирует сразу несколько групп по всей квартире.
Разница между мастер выключателем и обычным
Внешне мастер выключатель может выглядеть точно как обычный выключатель, но внутри и по принципу работы это совершенно разные устройства. Обычный выключатель управляет одной группой света и разрывает фазу напрямую, а мастер выключатель работает через управляющие цепи и способен командовать несколькими группами освещения или розеток одновременно.
Отличия от проходного и перекрестного выключателя
Мастер выключатель — это проходной или перекрестный? И снова нет — это отдельный тип устройства со своей логикой работы. Проходной выключатель разрывает одну фазную линию с двух точек: вы включаете свет у входа в комнату, а гасите его у кровати, при этом управляется всё та же одна нагрузка. Перекрестный выключатель усложняет схему — он разрывает цепь с трёх и более точек, что удобно для длинных коридоров с несколькими входами.
Ключевое отличие в том, что оба этих типа всегда управляют одной нагрузкой, просто с разных мест. Мастер выключатель может одновременно управлять несколькими независимыми группами: светом в гостиной, спальне и розетками на кухне — через отдельные контакты или через один контактор. Контакты у него устроены иначе: вместо прямого разрыва силовой линии он замыкает слабую цепь управления, а схема подключения строится не на прямой коммутации, а на посреднике в виде реле.
Изображение подготовлено с помощью нейросетевых технологий
Контактор или импульсное реле
Чтобы мастер выключатель заработал, ему нужен исполнительный элемент — возможны два варианта, и выбор между ними зависит от задачи. Первый вариант — управление через контактор. Это силовое устройство, рассчитанное на большие токи, подходит, если к общей группе подключены мощные приборы: обогреватели, теплый пол, бойлер. Контактор надёжен под нагрузкой, но занимает больше места в щитке и стоит дороже.
Второй вариант — управление импульсным реле. Это компактное решение, которое переключается слабым сигналом и отлично подходит для бытового освещения без серьёзных силовых нагрузок. Импульсным реле проще управлять с нескольких точек, монтаж занимает меньше времени, а цена ниже, чем у контактора.
Если задача — просто гасить свет во всей квартире одной кнопкой, хватит импульсного реле. Если же в общую группу входят мощные бытовые приборы, разумнее ставить контактор — он выдержит нагрузку без риска перегрева.
Сравнение всех типов выключателей
- обычный выключатель — управляет одной группой света с одной точки;
- проходной выключатель — управляет одной нагрузкой с двух точек;
- перекрестный выключатель — управляет одной нагрузкой с трёх и более точек;
- мастер выключатель — управляет несколькими независимыми группами света или розеток одновременно через реле или контактор.
Эти два признака — количество управляемых групп и способ коммутации — и есть главный тип различий между устройствами. Обычного выключателя достаточно для одной лампы, проходной и перекрестный удобны для управления одной нагрузкой из разных мест, а мастер выключатель нужен именно тогда, когда хочется одной кнопкой контролировать сразу несколько зон квартиры. Область применения у каждого своя: обычная клавиша — для локального освещения, проходная схема — для коридоров и лестниц, а мастер выключатель — для централизованного управления всем домом сразу.
Мастер выключатель на всю квартиру: возможности и функции
Управление освещением и розетками
Мастер выключатель управляет не хаотичным набором проводов, а заранее продуманными группами нагрузки. На этапе проектирования электрик разбивает квартиру на зоны: отдельно освещение в комнатах, отдельно розетки на кухне, отдельно линия для теплого пола в ванной. Дальше вы решаете, какие из этих групп объединить в общий контур мастер выключателя, а какие оставить под самостоятельным управлением.
Пример из практики: кнопка у входной двери гасит светильники во всех комнатах, отключает розетки с зарядками и обогревателями, но не трогает линию, куда включен холодильник. Это делается именно на этапе разводки — розетку холодильника выводят отдельным кабелем, минуя цепь управления мастер выключателя. Такой же принцип применим к роутеру, охранной сигнализации или аквариумному оборудованию, которое должно работать круглосуточно.
Совет для тех, кто планирует ремонт: составьте список приборов, которые нельзя обесточивать даже на минуту, и попросите электрика вывести под них отдельные линии ещё до начала штробления стен. Переделывать проводку после чистовой отделки — удовольствие дорогое и пыльное, а продумать группы заранее, в том числе с прицелом на будущую умную автоматизацию, — вопрос одного разговора со специалистом.
Интеграция с системой умного дома
Мастер выключатель отлично сочетается с системой умного дома, и это не отменяет физическую кнопку, а дополняет её. Протокол KNX — один из самых распространённых стандартов для таких задач: он позволяет объединить контакторы, реле, датчики и контроллеры в единую умную сеть с гибкой логикой работы. Помимо проводных решений на базе KNX, всё чаще используют беспроводные умные варианты на Wi-Fi или Zigbee, которые проще монтировать без штробления стен.
На практике это выглядит так: приложение умного дома на телефоне показывает те же группы, что подключены к физической кнопке в коридоре — освещение, розетки, теплые полы. Вы можете отключить их удалённо, находясь на работе, или настроить автоматический сценарий через умный контроллер: например, свет гаснет в полночь, если в квартире нет движения. Датчики движения в этой связке особенно полезны — они подсказывают умной автоматике, пуста квартира или нет, и не дают случайно отключить свет, пока кто-то дома.
Такая умная автоматика не заменяет мастер выключатель, а расширяет его возможности: кнопка остаётся резервным и самым быстрым способом управления, а умный дом добавляет гибкость и удалённый доступ.
Какие группы объединять, а какие — нет
Практика показывает, что не все приборы стоит включать в общий контур. Вот рабочий ориентир для распределения нагрузок:
- объединяйте в общую группу: освещение во всех комнатах, декоративную подсветку, розетки с утюгом, феном и обогревателями, теплые полы в санузлах;
- оставляйте отдельными линиями: холодильник, морозильную камеру, роутер, охранную сигнализацию, насосное оборудование, если оно есть в доме.
Такой подход снижает риск случайных отключений критичной техники и одновременно даёт максимум удобства там, где это действительно нужно — в освещении и второстепенных розетках по всему дому.
Схема подключения и монтаж мастер выключателя
Схема подключения через контактор
Базовая схема подключения мастер выключателя через контактор выглядит логично, если разобрать её по шагам. Сначала фаза от вводного автомата подаётся на клеммы контактора — это силовая часть, через которую течёт основной ток к группам освещения или розеток.
Дальше от той же фазы через кнопку мастер выключателя прокладывается слабая цепь управления к катушке контактора: именно она даёт команду замкнуть или разомкнуть силовые контакты. Из распределительного щита отходят отдельные линии на каждую комнату — они подключаются к выходным клеммам контактора и уже расходятся по квартире через свои автоматы.
Типовые ошибки при монтаже встречаются одни и те же. Первая — неправильная маркировка проводов, из-за которой электрик путает цепь управления с силовой линией и рискует замкнуть слабый сигнал на полную нагрузку. Вторая — перепутанные фазы между группами, когда розетки на кухне вдруг гаснут вместе со светом в спальне, хотя по плану должны были остаться под напряжением. Третья ошибка — пренебрежение схемой производителя: у каждого контактора своя нумерация клемм, и попытка подключить его на глаз почти всегда приводит к переделке всего щита.

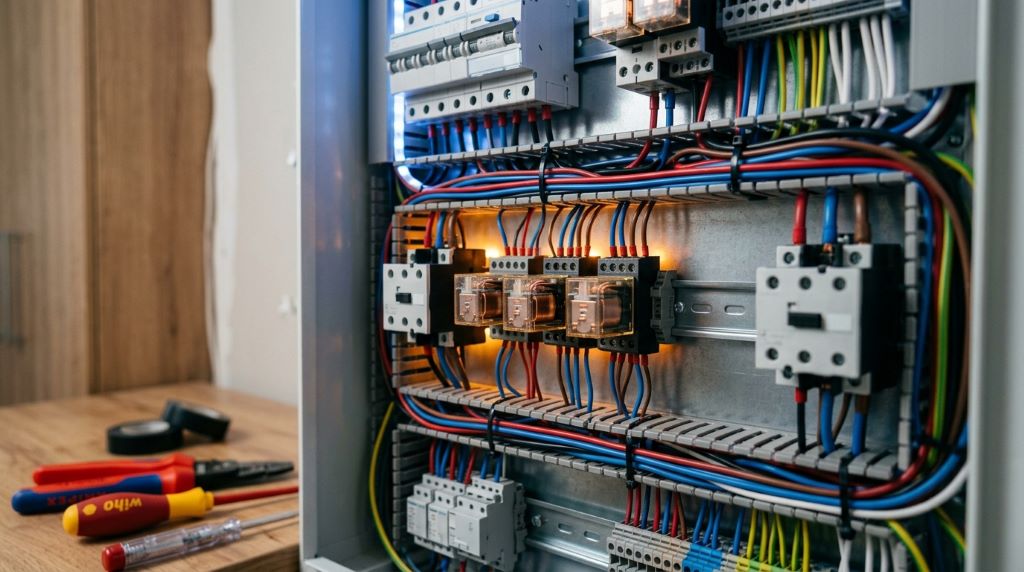

Изображение подготовлено с помощью нейросетевых технологий
Чтобы избежать этих проблем, используйте модульное оборудование известных брендов — оно продаётся с понятной инструкцией и цветовой маркировкой клемм. Перед монтажом обязательно сверяйтесь со схемой на корпусе устройства или в паспорте, а не с памятью или чужим примером из интернета. Такой подход экономит время и нервы, особенно если вы делаете это впервые и щит квартиры вам ещё незнаком.
Можно ли установить самостоятельно
Честный ответ: частично да, частично нет. Сама кнопка мастер выключателя, выбор реле или контактора, расчёт нужной мощности — это задачи, которые под силу мастеру-любителю с базовыми знаниями электрики. Здесь достаточно аккуратности, понимания схемы и умения работать с отвёрткой и индикатором фазы.
А вот подключение к общему щиту и силовым цепям — совсем другая история. Здесь речь идёт о работе с вводным автоматом, распределением фаз между группами и высокими токами, где ошибка может привести к короткому замыканию или повреждению всей проводки в квартире. Такая работа требует навыков, знания правил безопасности и понимания, как ведёт себя щит под нагрузкой в реальных условиях, а не в теории.
Если вы новичок, оптимальный сценарий такой: соберите и протестируйте цепь управления и кнопку самостоятельно, а подключение к щиту и разводку по силовым линиям доверьте электрику. Это разумный компромисс — вы экономите на простой части монтажа, но не рискуете безопасностью всей квартиры. Профессионал быстро проверит вашу часть схемы, устранит возможные ошибки и подключит финальный узел с гарантией, что всё будет работать без сюрпризов.
Изображение подготовлено с помощью нейросетевых технологий
Материалы и провода для монтажа
Качество материалов напрямую влияет на надёжность всей схемы. Для силовых линий используйте кабель с медными жилами сечением от 1,5 до 2,5 квадратных миллиметра в зависимости от нагрузки, а для цепи управления подойдёт провод меньшего сечения — 0,75-1 квадратный миллиметр. Важно, чтобы кабель имел негорючую изоляцию и соответствовал сертификатам качества, а не был случайной находкой на рынке.
Советы по монтажу для тех, кто делает первые шаги:
- Составьте схему на бумаге до начала работ и подпишите каждый провод.
- Обесточьте щит полностью перед любыми манипуляциями с проводкой.
- Используйте клеммные колодки или гильзы для соединений, а не скрутки.
- Проверяйте фазу индикаторной отвёрткой перед подключением каждого узла.
- Протестируйте систему сначала на одной группе, а затем подключайте остальные.
Пошаговый подход снижает риск ошибок и делает процесс понятным даже без большого опыта.
Выбор оборудования
Стоимость может быть совершенно разной в зависимости от того, какую задачу вы решаете. Простое импульсное реле для управления освещением из нескольких точек обходится в несколько сотен рублей — это самый бюджетный вариант для типовой квартиры. Контактор для более мощных нагрузок стоит дороже, обычно в полтора-два раза больше реле, из-за более крупных силовых контактов и корпуса. Отдельная кнопка централизованного выключателя в приличном исполнении добавляет к смете ещё сумму, сравнимую по цене с хорошим обычным выключателем.
Если говорить о комплекте с интеграцией в умный дом — контроллер, модуль KNX или Zigbee, датчики и приложение — цена вырастает до нескольких тысяч рублей за узел, а на всю квартиру бюджет может доходить до десятков тысяч. Система умного дома удобна тем, что позволяет управлять всеми группами нагрузки удалённо и следить за состоянием сети из одного приложения. Вот примерная структура затрат:
| Компонент | Ориентировочная цена | Комментарий |
|---|---|---|
| Импульсное реле | от 300 до 1500 рублей | Базовое решение для освещения |
| Контактор | от 800 до 3000 рублей | Для мощных силовых групп |
| Кнопка выключателя | от 200 до 2000 рублей | Зависит от дизайна и серии |
| Модуль умного дома | от 3000 рублей и выше | Интеграция, удалённое управление |
Итоговая стоимость установки на всю квартиру складывается не только из оборудования, но и из работы электрика, кабеля и автоматов, поэтому итоговая смета всегда индивидуальна.
Известные производители
Среди производителей, которые давно доказали надёжное качество сборки, чаще всего называют Schneider Electric, ABB, Legrand, Hager и IEK. Первые четыре бренда — европейские, с широкой линейкой контакторов и реле, которые продаются практически в любом строительном супермаркете и специализированном магазине электрики. IEK — отечественный производитель, который предлагает более доступные цены при сопоставимом функционале для бытовых задач.
Покупать оборудование можно в розничных магазинах электротоваров, крупных строительных гипермаркетах и специализированных интернет-магазинах, где обычно шире выбор моделей и удобнее сравнивать характеристики. Многие производители умного дома предлагают готовые комплекты с реле, контроллером и приложением для управления — это упрощает подбор совместимых компонентов. Перед покупкой полезно свериться с паспортом изделия и убедиться, что продавец предоставляет сертификат соответствия — это гарантия того, что устройство прошло проверку и безопасно для монтажа в квартире.
Как выбрать контактор или реле
Чтобы выбрать контактор или реле без переплаты, начните с расчёта нагрузки: сложите мощность всех приборов, которые войдут в общую группу, и добавьте запас в 20-30 процентов — номинал устройства должен превышать эту сумму. Обратите внимание на тип контактов: NO (нормально открытый) подходит для большинства бытовых задач, а NC (нормально замкнутый) применяется в специфичных схемах безопасности, и путать их не стоит.
Смотрите на репутацию производителя и наличие сертификации — надёжное оборудование известного бренда служит десятилетиями без нареканий, а неизвестный аналог может подвести в самый неподходящий момент, особенно если речь идёт о вопросах безопасности всей электросети дома. Не покупайте контактор с избыточным запасом мощности «на всякий случай» — это лишние деньги без практической пользы, если вы точно знаете суммарную нагрузку своей квартиры или дома.
Часто задаваемые вопросы о мастер выключателе
Сколько стоит мастер выключатель?
Комплект из кнопки, импульсного реле и минимального набора проводов обойдётся в среднем от 1000 до 3000 рублей на одну группу. Если нужен контактор для мощных нагрузок или интеграция с умным домом, сумма вырастет до 5000-15000 рублей и выше. На итоговую цену влияют количество групп, марка оборудования и стоимость работы электрика.
Можно ли установить мастер выключатель самому?
Частично да: собрать саму кнопку, выбрать реле и протестировать цепь управления под силу мастеру-любителю с базовыми навыками. А вот подключение к общему щиту и распределение силовых линий лучше доверить электрику, чтобы не рисковать безопасностью всей квартиры. Такой подход экономит бюджет на простой части работы и снимает страх перед ошибкой в самой опасной зоне монтажа. Если сомневаетесь в своих силах, попросите специалиста проверить готовую схему перед финальным подключением.
Зачем нужен мастер выключатель в квартире?
Чтобы не бегать по комнатам и не проверять, погашен ли свет перед сном или уходом из дома. Мастер выключатель на всю квартиру — это единая точка контроля над освещением, которая экономит время в повседневных бытовых ситуациях. Это особенно ценно для семей с детьми, владельцев больших квартир и тех, кто уже пользуется умным домом и хочет добавить надёжный резервный способ управления. Такое решение снимает лишние переживания и делает жизнь чуть проще.
