Схемы управления освещением: о чем важно знать
22.09.2026
448
Сохранить статью:
О чем речь? Схема управления освещением позволяет не просто включать и выключать свет, а гибко подстраивать его под разные жизненные сценарии: от яркого рабочего до приглушенного вечернего, делая пространство более функциональным и комфортным.
Что учесть? Выбор схемы зависит от личных предпочтений и планировки помещения, количества точек управления и желаемого уровня автоматизации. Где‑то достаточно простого выключателя, а в других случаях уместны проходные цепи, датчики движения или полноценные «умные» решения. Баланс между удобством, надежностью и экономией электроэнергии достигается за счет продуманного сочетания оборудования и правильной логики его работы.
Простые схемы управления освещением
Выключатели
Для элементарного включения и выключения света применяются выключатели. В жилых помещениях чаще всего встречаются четыре типа таких устройств:
- одноклавишные;
- двух- и трехклавишные;
- проходные;
- с диммером.

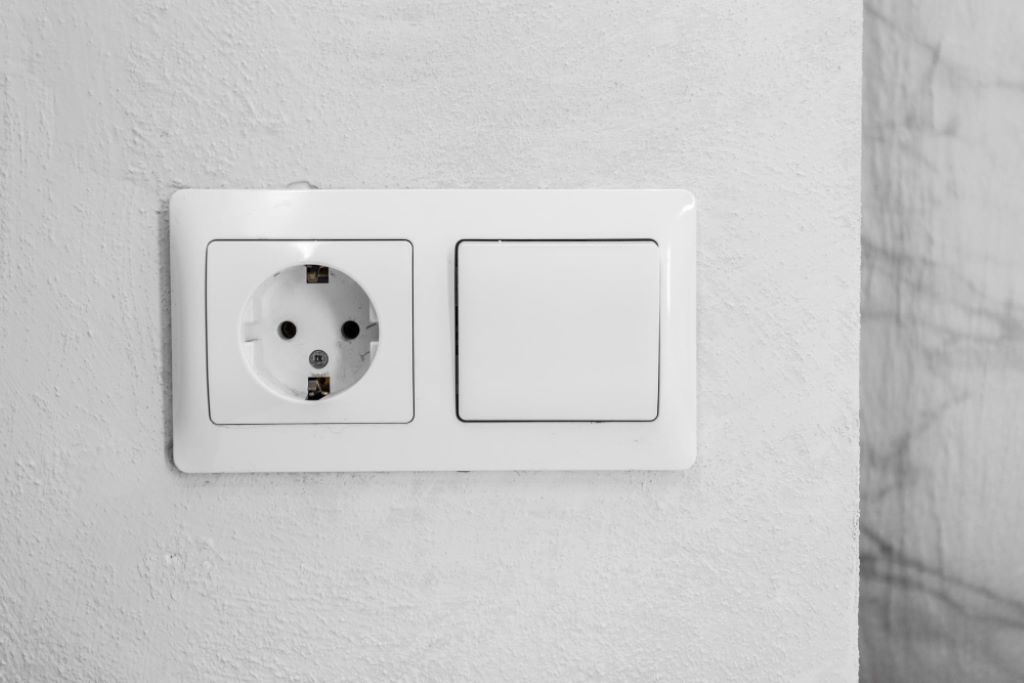

Одноклавишные модели монтируют там, где требуется лишь один режим освещения (например, в кладовых, коридорах или тамбурах). Как правило, в цепях с такими выключателями используется одна лампа.
Фото: fabrikasimf / magnific.com
Двух- и трехклавишные устройства предназначены для светильников с несколькими лампами, что позволяет варьировать уровень освещенности, активируя одну или несколько групп источников света одновременно. Такие решения популярны в спальнях и гостиных.
Если санузел и кухня расположены рядом, для повышения удобства эксплуатации рекомендуется установка трехклавишного выключателя, в том числе через блок управления освещением. Схема такой конфигурации, как правило, легко находится в интернете.
Проходные выключатели необходимы, когда свет нужно включать и выключать из двух или более точек. Типичный пример — спальня: один выключатель ставят у входа, другой — возле кровати. Это позволяет включить свет при входе и погасить его, не вставая с постели, или наоборот. Также их часто используют в протяженных коридорах.
Наконец, для плавной регулировки интенсивности свечения применяют диммеры. Они позволяют изменять яркость от максимума до минимума. Важно помнить, что не все типы ламп совместимы с диммерами: обычные лампы накаливания работают корректно, а энергосберегающие могут не поддерживать эту функцию.
Важное замечание: к выключателю всегда подключают фазный провод, который размыкает цепь при переключении. Нулевой проводник идет напрямую к светильнику.
К более сложным способам управления относятся системы с фотореле и датчиками движения.
Фотореле
В схемах управления наружным освещением фотореле применяется для автоматизации. Устройство комплектуется фотодатчиком, реагирующим на уровень освещенности. Принцип действия заключается в том, что при наступлении темноты или рассвета сенсор передает сигнал реле, которое, в свою очередь, включает или выключает свет.
Датчик движения
Устройство представляет собой компактное реле, которое замыкает контакт и включает свет при обнаружении перемещения в зоне его действия. Такие датчики широко используются на лестничных клетках многоквартирных домов.
Централизованное и дистанционное управление
На крупных объектах, таких как офисы, склады или целые здания, часто внедряют централизованную схему управления освещением. Дистанционное включение и отключение осуществляется через магнитные пускатели, контакторы или специализированные контроллеры, позволяющие управлять светом удаленно. Централизованный же вариант реализуется с применением группового щитка или общего диспетчерского пункта.

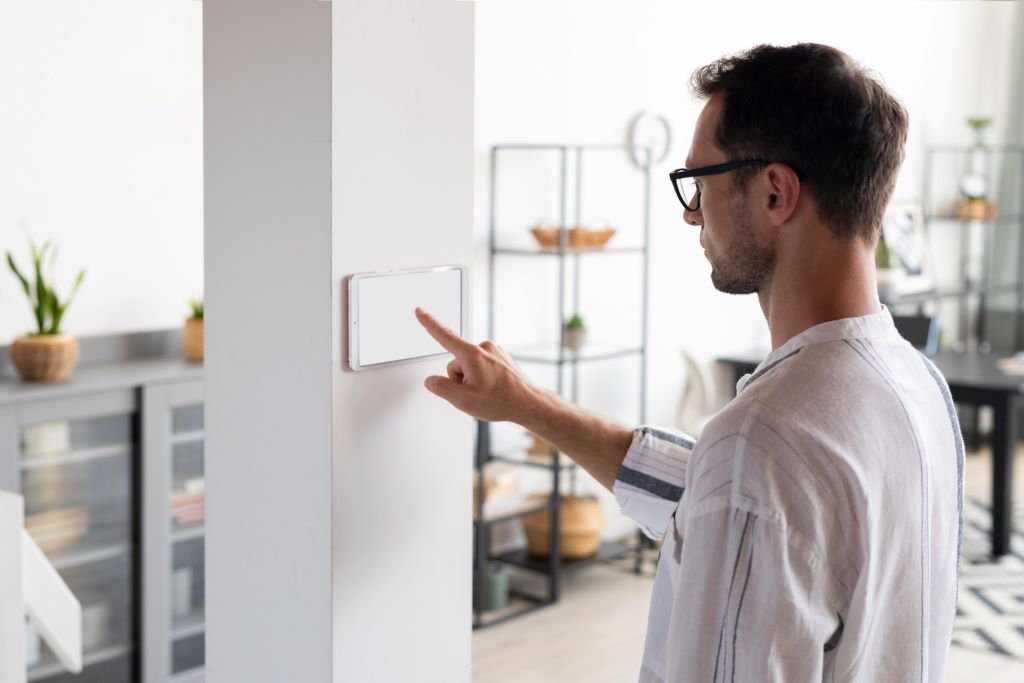

Системы «умный дом»
Для реализации сложных сценариев используют системы, интегрируемые со смартфонами или голосовыми помощниками. Существуют также профессиональные протоколы управления:
- 0–10 В (1–10 В): аналоговый метод регулировки яркости.
- DALI: цифровой стандарт, позволяющий назначать адрес каждому светильнику, управлять группами, создавать сценарии и получать обратную связь.
- TRIAC: фазовое управление, часто применяемое в небольших проектах жилья.
Фото: magnific / magnific.com
Схемы управления освещением из нескольких мест
Базовые варианты коммутации света посредством одно- или двухклавишных устройств хорошо знакомы каждому, а потому не представляют особого интереса. В связи с этим сразу перейдем к детальному разбору схем, позволяющих управлять освещением из нескольких точек.
Управление светом с двух мест
Чтобы включать и выключать свет из двух разных точек, применяются специальные переключатели. По внешнему виду они практически неотличимы от стандартных выключателей, однако имеют иную внутреннюю конструкцию, а именно — перекидной контакт. Именно от текущей позиции клавиш на каждом из двух переключателей напрямую зависит, будет ли гореть лампа.
Схема управления освещением с двух мест наиболее востребована в коридорах, поскольку дает возможность зажечь свет на входе и погасить его на выходе. Кроме того, такие переключатели активно монтируют в гостиничных номерах и жилых квартирах. Это крайне практично: можно активировать основное освещение, зайдя в спальню, и деактивировать его, уже находясь в постели.
Управление светом с трех и более мест
Если возникает необходимость управлять светом из многих точек, в цепь добавляется еще одна разновидность коммутационных аппаратов — перекрестный переключатель. В общей схеме управления освещением с трех мест он монтируется строго между проходными переключателями (на чертежах маркируется как SA2).
Когда требуется организовать управление освещением уже из четырех точек, в цепь добавляется еще одно перекрестное устройство включения.
В теории, наращивая количество таких переключателей, можно организовать схему щита управления освещением практически из любого числа точек, однако на практике так не поступают. Исходя из соображений экономии, простоты монтажа и общего удобства эксплуатации, коммутацию из трех и более мест гораздо рациональнее реализовывать посредством кнопочных выключателей в связке с импульсными реле.
Управление освещением с использованием импульсного реле
Применение таких устройств позволяет организовать коммутацию света из практически неограниченного количества точек. Для реализации данной схемы необходимы само импульсное (бистабильное) реле и кнопочные выключатели.
Чтобы понять логику работы системы, следует разобраться в особенностях функционирования импульсного реле для управления освещением. Схема состоит в следующем. Реле переключает состояние своих контактов каждый раз при подаче управляющего импульса на катушку.
В зависимости от модели производителя, этот импульс может поступать как на основной питающий вход устройства, так и на отдельный управляющий контакт.
На рынке представлены различные модификации устройств, отличающиеся набором контактных групп: нормально открытыми (NO), нормально закрытыми (NC), перекидными или их комбинациями.
Рассмотрим принцип действия на примере наиболее простой версии реле, оснащенного одной парой нормально открытых (NO) контактов.
Силовая цепь, питающая светильники в схеме автоматического управления освещением, включает в себя автоматический выключатель QF1 и контакты самого реле KI1. Управление осуществляется посредством кнопочных выключателей SB1, SB2 и т.д., которые подключены параллельно к клеммам управления X1:1 и X1:2.
В исходном состоянии контакты реле KI1 разомкнуты. При нажатии на любую кнопку SB происходит замыкание цепи, и управляющий импульс направляется на катушку. В результате реле меняет положение контактов, и освещение включается. Повторное нажатие на любую из кнопок подает новый импульс, реле снова переключается, размыкая силовую цепь и отключая свет.
Как видно из системы управления освещением, схема позволяет существенно сэкономить на расходных материалах (кабеле) и трудозатратах при монтаже. Подобные решения с импульсными реле активно применяются в жилых, общественных и промышленных зданиях.
Что такое принципиальная схема управления освещением
Принципиальная схема представляет собой графическое отображение структуры системы, демонстрирующее состав ее элементов, порядок их соединения и логику работы. Иными словами, она позволяет понять, какие компоненты задействованы и как они взаимодействуют между собой.
На таком чертеже обычно фиксируются ключевые узлы системы и связи между ними. К основным компонентам относятся:
- Источник электропитания (например, сеть 220 В или 380 В).
- Коммутационные аппараты (выключатели, контакторы, реле, а также датчики, инициирующие управляющие действия).
- Проводники, по которым напряжение подается непосредственно к источникам света.
- Осветительные приборы.
- Распределительные коробки (точки соединения кабельных линий).
Принцип действия зависит от выбранной схемы. Так, в системе с проходными выключателями изменение положения любого из них приводит к переключению состояния цепи путем ее замыкания или размыкания. В схеме управления освещением через контактор нажатие клавиши инициирует слабый управляющий сигнал на катушку, после чего контактор замыкает силовые контакты, подавая напряжение на освещение.
Фото: pvproductions / magnific.com
Особенности принципиальных электросхем:
- При разработке и чтении схем необходимо строго соблюдать цветовую маркировку жил (L — фаза, N — ноль, PE — защитное заземление).
- Согласно проектной документации (в частности, ГОСТ 21.608-2021), принципиальные схемы выполняются в однолинейном исполнении, а для сложных систем может применяться табличная форма с боковиком, содержащим технические характеристики.
- Монтажный чертеж, отражающий реальное расположение оборудования в помещении, формируется на базе принципиальной схемы, но включает дополнительные детали: длину трасс кабелей, методы соединений и точные места установки устройств.
Часто задаваемые вопросы о схеме управления освещением
Какие нюансы необходимо учитывать?
Комбинируя различные устройства (например, интеллектуальное реле и диммер на разных клавишах), критически важно убедиться в совместимости их рабочих токов и напряжений. В некоторых случаях компоненты могут вступать в конфликт и вызывать самопроизвольные переключения. Эта проблема решается заменой элементов или корректировкой схемы подключения.
При монтаже умных устройств в стандартный подрозетник следует проверить наличие нулевого провода — ряду моделей он необходим для питания. При отсутствии провода может потребоваться установка дополнительного конденсатора. Кроме того, на этапе проектирования стоит предусмотреть резервные сценарии работы системы (например, ее поведение при потере интернет-соединения или отключении электропитания).
Какие ошибки монтажа чаще всего приводят к сбоям?
Наиболее распространенными ошибками являются перепутывание фазного и нулевого проводов, использование кабеля с недостаточным сечением, игнорирование пусковых токов светодиодных светильников, а также отсутствие проверки совместимости оборудования от разных производителей.
Почему лампа включается самопроизвольно или с задержкой?
Основная причина подобного поведения в схеме управления освещением — датчик движения или освещенности срабатывает и в итоге инициируют подачу сигнала. Иногда в систему специально встраивают функцию задержки отключения, чтобы минимизировать количество ложных срабатываний.
Как правильно подобрать схему под конкретную задачу?
Следует ориентироваться на реальные потребности. Для компактной комнаты вполне достаточно обычного выключателя. Для протяженных коридоров или лестничных маршей оптимальным решением станут проходные выключатели. Автоматизацию с использованием датчиков целесообразно применять в схеме управления уличным освещением, а также там, где приоритетом является энергосбережение (подъезды, кладовые). Системы «умного дома» подойдут тем, кто стремится к гибкой настройке световых сценариев и возможности удаленного управления.
Подбор оптимальной электрической схемы управления освещением — это ответственный шаг, напрямую определяющий уровень бытового комфорта, безопасность эксплуатации и объем расходов на электроэнергию. Любой вариант — от элементарного клавишного выключателя до многофункциональной системы «умного дома» — обладает собственными сильными сторонами и определенными ограничениями.
Ключевой задачей является объективная оценка реальных потребностей, технических характеристик помещения и доступного бюджета. В случае возникновения сложностей или необходимости в точных расчетах разумным решением будет привлечение квалифицированных специалистов для разработки проекта и выполнения монтажных работ.
