Проходной выключатель: особенности конструкции и функциональные возможности.
21.05.2026
491
Сохранить статью:
О чем речь? Проходной выключатель представляет собой устройство, предназначенное для управления светом из разных мест. Такая опция незаменима, например, при наличии длинного коридора в доме или высокой лестницы.
На что обратить внимание? Проходные выключатели бывают разных модификаций: одно-, двух- и трехклавишными. Схема работы у каждого из них со своими особенностями. И в них необходимо хорошо разбираться, чтобы осуществить монтаж без ошибок.
Принцип действия разных выключателей
Устройство выключателей зависит от того, для чего они нужны. Внешний вид и способ переключения контактов могут различаться: клавиша, нажимная кнопка с фиксацией или поворотный механизм. Но сам принцип работы прибора от этого не меняется.
Обычный
Такой выключатель нужен, чтобы включать свет из одного места. Для управления одной лампочкой в устройстве есть два контакта: на один подается фаза, а другой соединяется с лампой.
Когда вы включаете прибор, он замыкает цепь между контактами и подает питание на светильник.

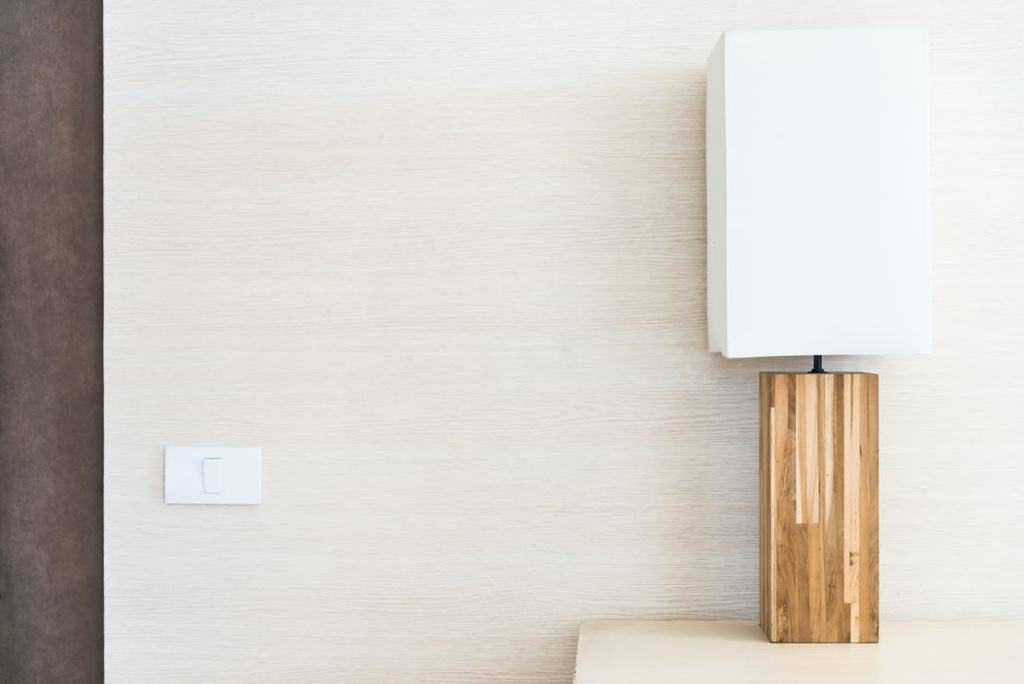

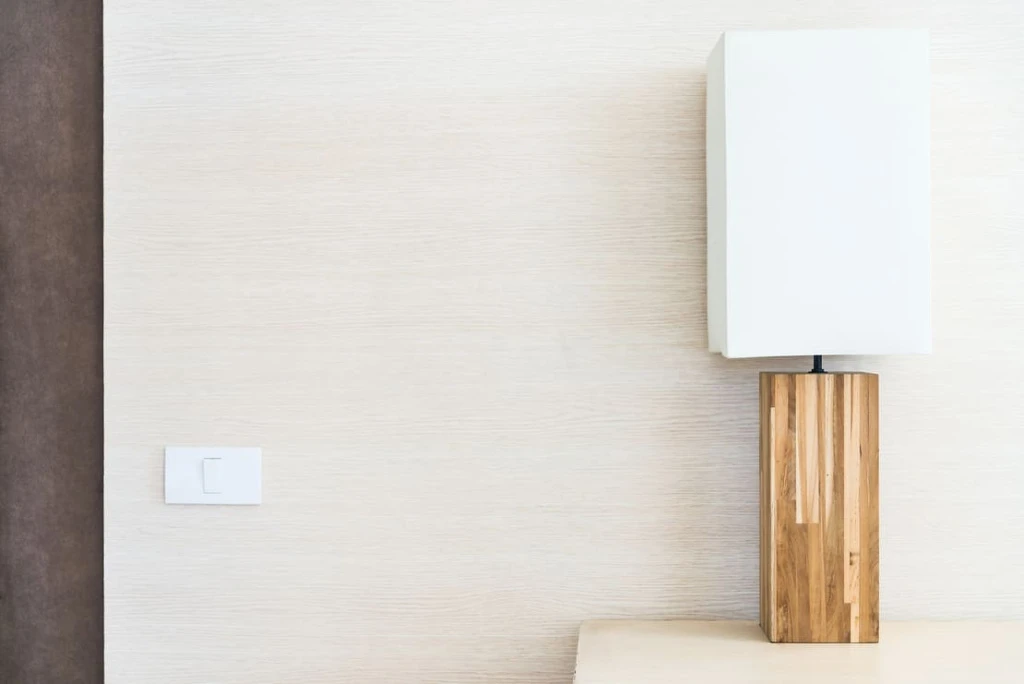

Фото: mrsiraphol / magnific.com
Проходной
С помощью этих выключателей можно зажигать и гасить свет из двух разных точек. Для этого в приборе предусмотрено три контакта. Поэтому положение «вкл» у данного аппарата устроено так, что провода, соединённые с фазой и светильником от разных выключателей, оказываются подключёнными к одному проводнику. Провод от одного из контактов идёт к фазе, а два других — ко второму выключателю. Так проходной выключатель лампочки заставляет её загораться и гаснуть из двух мест.
После нажатия на клавишу или поворота ручки нужный провод переключается с одного контакта на другой. Из-за этого в положении «включено» у такого устройства клеммы, соединенные с фазой и лампой от разных выключателей, оказываются подключенными к одному и тому же проводнику.
Благодаря этому можно, например, зажечь свет внизу лестницы на первом этаже, а погасить уже на втором. Или включить освещение при входе во двор, а выключить его позже в подъезде.
Перекрестный
Хотя с помощью проходных выключателей несложно управлять светильниками из двух мест, одной такой пары иногда не хватает. Представьте монтаж освещения на лестнице в многоэтажном доме: здесь нужно, чтобы на каждом этаже была и возможность включить свет, и возможность его выключить.
Для решения этой задачи проходные приборы ставят только внизу и вверху (на первом и последнем этажах). Если добавить перекрестные, точек управления может быть сколько угодно.
У таких приборов есть четыре контакта. К двум из них подсоединяются входящие провода, а к двум другим – исходящие. При этом проводники из каждой пары постоянно соединены с контактами из пары противоположной. Когда пользователь нажимает на клавишу или вращает рукоятку, связи между проводниками взаимно переключаются.
Вот как это работает. Допустим, до переключения замкнутый контакт первого проходного выключателя был соединен с замкнутым контактом последнего, и ток шел на лампочку. Тогда после переключения тот же контакт окажется подключенным уже к разомкнутому контакту, и лампа погаснет.
Если перекрестных выключателей несколько, их монтируют последовательно друг за другом. И вся цепочка работает по тому же принципу, что и один перекрестный аппарат.
Вопрос необходимости использования проходного выключателя
Главная задача проходного переключателя – дать возможность зажигать и гасить свет из двух разных точек. В маленьких комнатах такая функция не нужна: там и с одного места управлять удобно. Но бывают случаи, когда к одной лампе просто необходимо подключить сразу несколько выключателей:
- внизу и наверху лестницы;
- в начале длинного коридора и в его конце;
- у двери в спальню и прямо у кровати;
- при входе в большую гостиную и в зоне отдыха;
- возле двери в просторную гостиную и в лаундж-зоне;
- у калитки на участок и на крыльце частного дома, и так далее.

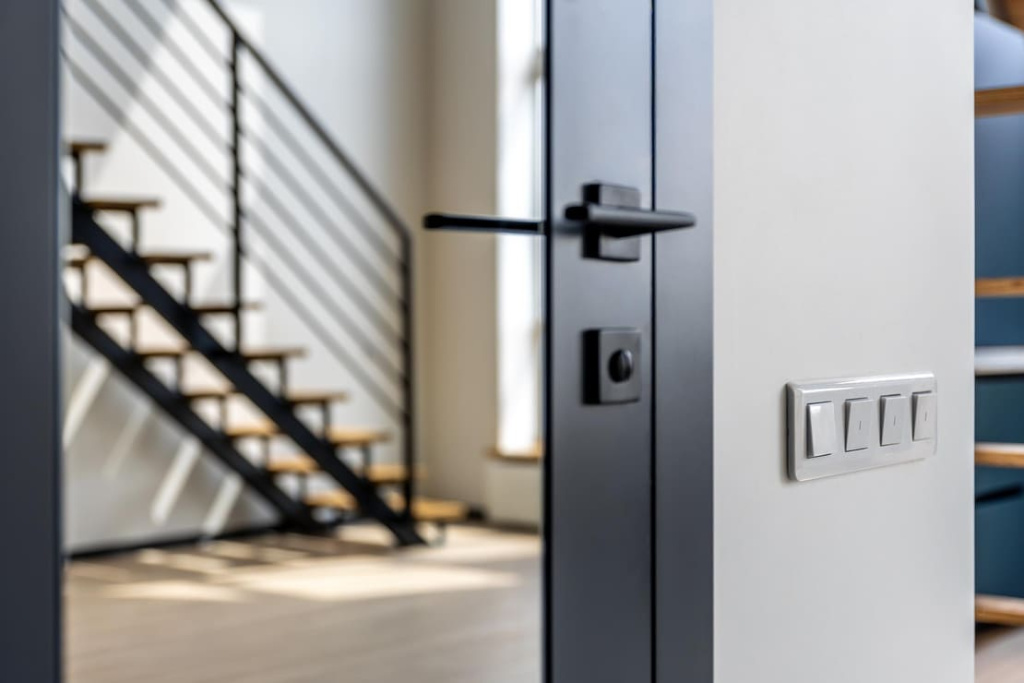

Фото: pvproductions / magnific.com
Сам механизм проходного выключателя может выглядеть по-разному: под клавишу, под поворотную ручку или под нажимную кнопку.
Но какой бы тип вы ни выбрали, схема подключения такого прибора остается одной и той же.
Когда покупаете подобное устройство, учтите: в магазинах его называют по-разному, хотя смысл везде один. Проходной выключатель можно встретить под названиями «дублирующий», «перекидной» или «переходной». На самом деле это одно и то же.
Способы отличить выключатели друг от друга
Обычный выключатель стоит дешевле остальных. Проходной выключатель обойдется уже дороже, а цена на перекрестный будет самой высокой. Но есть и другие способы их различить.
По значкам на клавишах
Уже смонтированные приборы можно узнать по отметкам на самой клавише. У простого выключателя на ней может не быть вообще никаких значков. Иногда встречается метка произвольной формы на корпусе. На проходном переключателе обычно нарисованы два одинаковых треугольника, которые сложены вместе своими основаниями. При этом вершины этих треугольников смотрят вверх и вниз. На перекрестном выключателе отметка похожая, но вершины треугольников направлены уже в стороны. Также вместо треугольников может быть нанесен значок в виде решетки «#».
По изображению на электрических схемах
На схемах проводки у каждого из этих устройств тоже свой значок. Основной графический символ выключателя – это маленький кружок, от которого вверх и в сторону отходит наклонная черточка. По дополнительным штрихам на этой линии можно понять, какой перед вами тип прибора: для скрытой проводки или для открытой, а также сколько у него клавиш.
Проходной и перекрестный выключатели во многих схемах обозначаются похоже, но иногда перекрестный рисуют с четырьмя выводами. Их главное отличие от обычного выключателя в том, что кружок внутри символа закрашен. А наклонная черта, которая идет вверх и вправо, дополнена второй линией – она направлена вниз и влево.
По схеме на задней панели корпуса
Самый надежный способ не перепутать проходной выключатель с обычным – перевернуть прибор и посмотреть, что нарисовано на его задней панели. У простых моделей там чаще всего ничего нет. А вот на обратной стороне перекрестных и проходных выключателей схему подключения производители обычно размещают – чтобы монтажнику было проще разобраться.

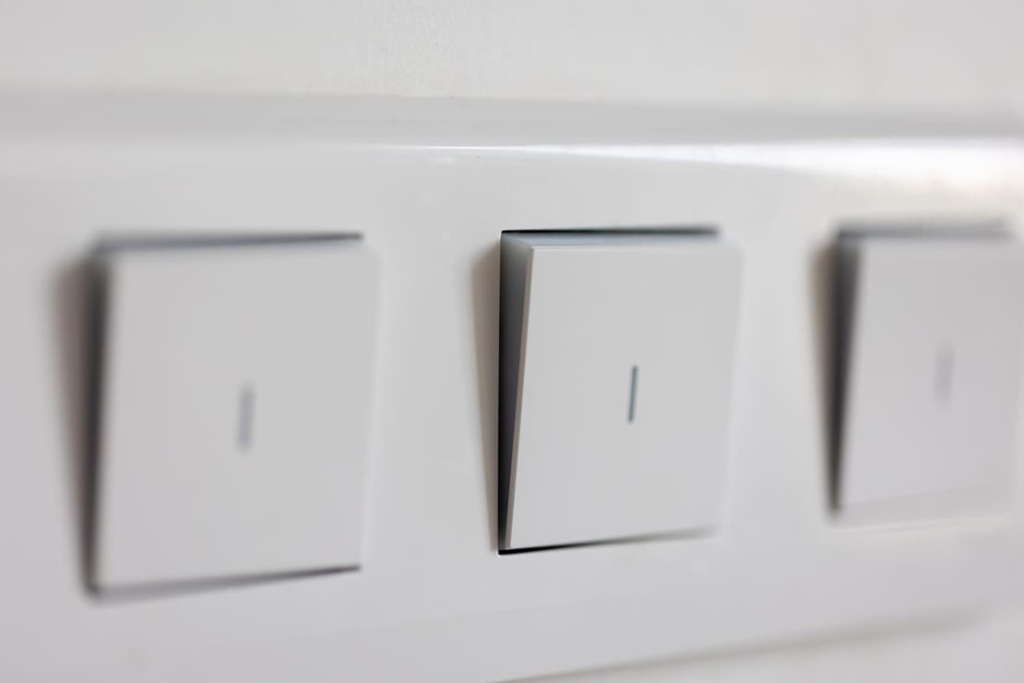

Фото: pvproductions / magnific.com
По числу контактов
Самый главный признак, который сразу отличает проходной выключатель от обычного, это сколько у него клемм. У простого одноклавишного прибора их две. Если у него две клавиши, то клемм уже три: одна находится с одной стороны, а две – с другой. У трехклавишного модели их четыре: три с одной стороны и одна с противоположной. Одноклавишный проходной выключатель оснащен тремя клеммами, а двухклавишный – сразу шестью. Что касается одноклавишного перекрестного переключателя, то у него четыре контакта, и они расположены парами на противоположных сторонах основания.
Виды проходных выключателей
Внешне проходной переключатель ничем не отличается от обычного: на него тоже можно установить декоративную рамку любого цвета, и у него тоже есть клавиши (одна или несколько). Главное различие кроется внутри – у него нет фиксированных положений «включено» и «выключено». Вместо этого устройство просто перебрасывает цепь с одного контакта на другой.
С одной клавишей
Одноклавишный проходной выключатель подойдет, если нужно управлять одной лампочкой из двух разных мест.
У этого прибора всего одна клавиша. Она может занимать два положения: как «вкл» и «выкл» у обычного выключателя. Внутри корпуса спрятано три контакта: один общий и два переключаемых (на корпусе их часто обозначают цифрами 1 и 2). Работает это просто: когда клавиша в одном положении, общий контакт замыкается с первым контактом, а когда в другом – со вторым.
С двумя клавишами
По сути, внутри такого устройства спрятаны сразу два одноклавишных проходных переключателя, просто они находятся в общем корпусе. У каждой клавиши имеется по три контакта: один общий и два переключаемых. Они срабатывают независимо друг от друга, то есть нажатие на одну клавишу никак не влияет на другую. С помощью двухклавишного проходного выключателя можно управлять разными источниками света, но при этом все они будут запускаться из одной точки.
С тремя клавишами
Такой прибор позволяет управлять сразу тремя разными устройствами или группами ламп, даже если они находятся в разных комнатах.
У этого проходного переключателя имеется три клавиши. Под каждой из них скрывается свой набор контактов: один общий и два независимых. Все три линии работают отдельно и никак не мешают друг другу. Проще говоря, к трехклавишному проходному выключателю можно подключить сразу три точки – например, люстру в спальне, лампочку в коридоре и свет на террасе. А управление светом происходит точно так же, как и у других разновидностей проходных переключателей.
Алгоритм установки проходного выключателя
Чтобы правильно установить проходной выключатель, нужно действовать в определенном порядке.
- Сначала решите, где именно будут стоять выключатели. Удобнее всего размещать их на высоте около 90 сантиметров от пола. Но если вам так неудобно, этот параметр можно менять под себя.
- Затем нанесите на стены разметку, чтобы убедиться, что схема работает правильно. Это поможет избежать ошибок на следующих этапах. К тому же разметка покажет, не проходит ли внутри стен скрытая проводка как раз там, где вы собрались штробить, – так вы случайно не повредите существующую электрическую систему.
- Продумайте на бумаге, как будут идти провода: от распределительной коробки к выключателям и к светильникам.
- Далее начинается сама установка проходного выключателя. Проштробите канавки для укладки проводов между выключателями. Перфоратором работайте строго по нанесенной ранее разметке – и только в безопасных местах.
- Установите пластиковые подрозетники в те места, где будут крепиться выключатели.
- Проложите кабель, оставив свободные концы длиной не меньше 20 сантиметров. Этот запас нужен, чтобы потом было удобно подключать и светильники, и сами выключатели.
- Подсоедините первый переключатель к распределительной коробке.
- Соедините оба выключателя между собой проводами.
- Подключите источник света ко второму выключателю.
- Проверьте, как работает схема – убедитесь, что все собрано правильно.
Не забывайте: монтировать выключатели нужно строго по правилам электробезопасности. А еще важно понимать, что означают значки на контактах, проводах и самих устройствах.
Например, ни в коем случае нельзя соединять провод заземления с фазой или с нулевым контактом в выключателе. Цвет изоляции каждого провода тоже имеет значение. Перед началом работ убедитесь, что маркировка проводов соответствует норме. А проверить, на какой из контактов приходит фаза, можно с помощью отвертки-детектора – для этого нужно подать питание на выключатель в распределительном щитке и аккуратно коснуться индикатором каждого контакта. После проверки не забудьте снова отключить питание перед продолжением монтажа.
Возможные неисправности в работе проходного выключателя
- Если один из выключателей работает как-то не так, причина почти всегда одна – ошибка при подключении перекидных контактов. Стоит еще раз сверить, все ли соответствует схеме.
- Когда внутри подрозетника видно искры, это чаще всего говорит о ненадежном контакте. Попробуйте подтянуть клеммы и проверить, насколько прочно сидят соединения.
- Лампа начала мигать? Такое бывает, если неправильно подключен нулевой провод. Или же сами выключатели оказались некачественными.
- Защитные автоматы срабатывают – это признак возможного короткого замыкания или утечки тока. В такой ситуации придется внимательно проверить всю проводку от начала до конца.

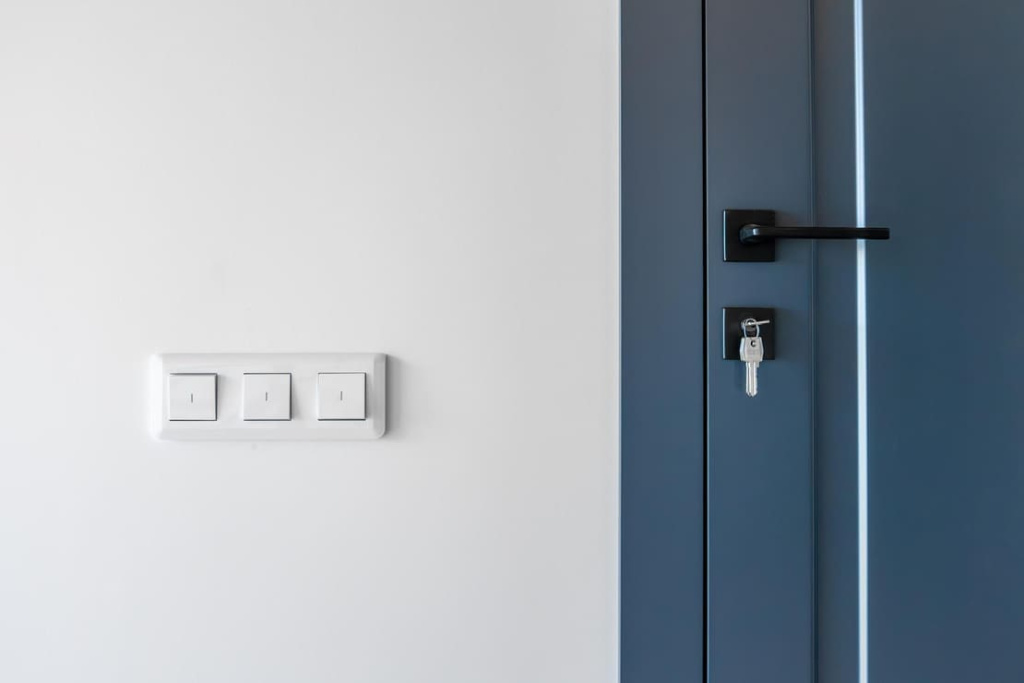

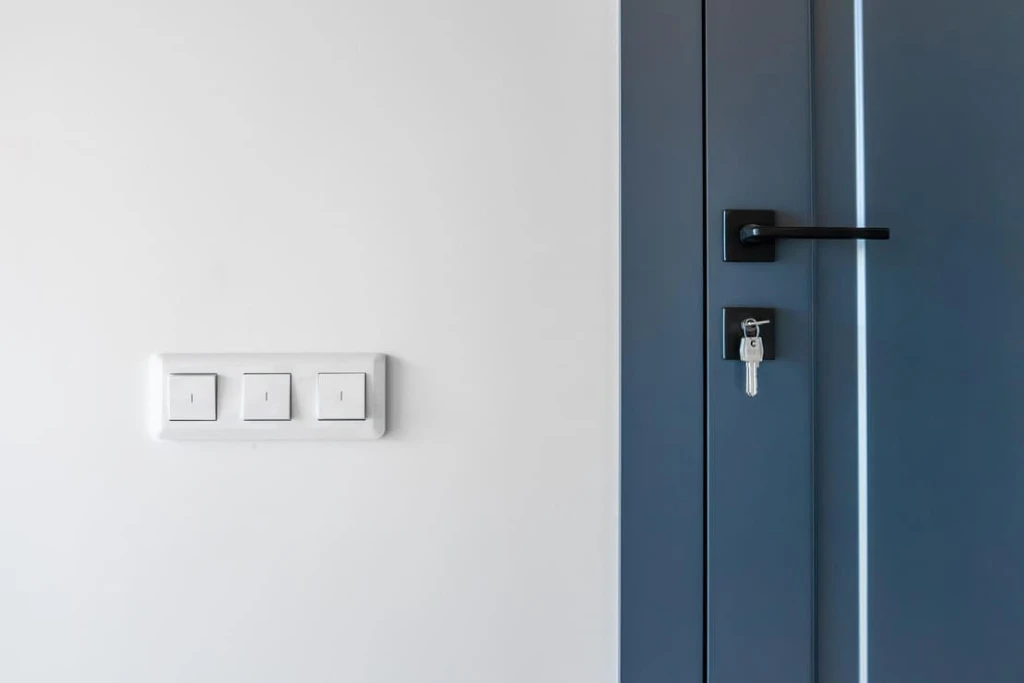

Фото: pvproductions / magnific.com
Преимущества и недостатки проходного выключателя
Решая, стоит ли монтировать такие технически непростые устройства, нужно разобраться в их сильных и слабых сторонах. Сделать проходной выключатель – значит решить сразу несколько бытовых проблем:
- Повысить удобство в повседневной жизни. Возможность погасить свет не только при входе в комнату, но и лежа в постели– это небольшая деталь, заметно повышающая комфорт.
- Обеспечить безопасность. Когда поднимаетесь по лестнице, идете по длинному коридору или пересекаете двор в темноте, свет для движения необходим. Обычные выключатели в таких ситуациях не могут гарантировать высокий уровень безопасности.
- Добиться экономии электричества. Контролировать, сколько времени горят лампы, после установки проходного выключателястановится намного проще. А это напрямую ведет к снижению расхода энергии. В городской квартире такая экономия может быть незаметной для кошелька, а вот в загородном доме счета за свет заметно сократятся.
Еще один плюс для тех, кто ценит технологии: проходной умный выключатель добавит голосовое управление и работу по таймеру.
Главный минус – сложный монтаж. Сделать проходной выключатель после чистовой отделки уже не выйдет. К тому же, если в будущем захочется добавить еще несколько точек управления, придется усложнять схему – встраивать в нее перекрестные механизмы. Их размещают между двумя проходными выключателями. Особенно удобно такое решение на лестницах в домах индивидуальной постройки с несколькими этажами или в коридорах, которые пересекаются между собой.
Часто задаваемые вопросы о проходном выключателе
Реально ли превратить стандартный выключатель в проходной?
Так сделать не получится. У простого выключателя всего два контакта: один на вход, другой на выход. А для проходного нужно как минимум три контакта.
В каких местах ставят проходной выключатель?
Такие устройства монтируют там, где это действительно удобно. Например, в коридорах – чтобы зажечь светильники при входе, а погасить уже на другом конце. На лестницах – чтобы управлять освещением с разных этажей. В спальнях – включить лампу можно сразу у двери, а выключить, не поднимаясь с постели. А еще в больших комнатах, особенно если в них есть несколько входов – это очень практично.
Всегда ли его можно отличить по внешнему виду от других выключателей?
Нет. Проходной выключатель внешне может выглядеть точно так же, как и обычный. Однако на многих моделях на клавишу наносят специальные значки – чаще всего это маленькие стрелочки.
В чем особенность монтажа проходного выключателя?
Устанавливать одиночный проходной выключатель бесполезно. Правильное подключение проходного выключателя – только парами. А если в схеме участвует перекрестный выключатель, то в группе из трех.
Подведем итог. Самое главное различие между проходным и обычным выключателем состоит в их задачах. Простой прибор позволяет зажечь свет только из одной точки, а с помощью проходных переключателей можно управлять освещением уже из двух разных мест. Если же добавить в такую схему еще и перекрестные выключатели, то количество точек управления светильниками становится практически безграничным.
