Как подключить светодиод к питанию
29.10.2026
479
Сохранить статью:
Как подключить светодиод? Есть разные варианты, но наиболее распространенных из них три. Первый — подсоединять через резистор, второй — использовать гасящий конденсатор, третий — задействовать драйвер, то есть стабилизатор тока. Каждый из способов имеет свои нюансы.
На что обратить внимание? При подключении светодиода очень важно соблюдать полярность, в противном случае он откажется работать, а если даже и будет, то быстро выйдет из строя. Впрочем, определить ее по определенным признакам не составит большого труда.

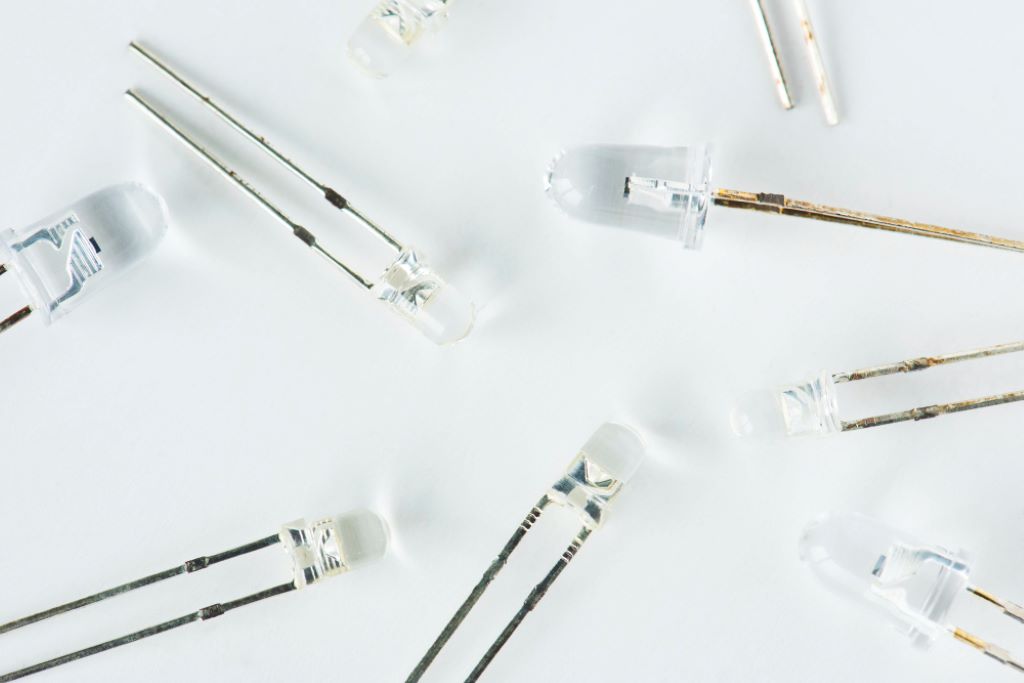

Как устроен светодиод
Светодиод — это полупроводниковый прибор, который преобразует электрическую энергию в световое излучение. Международное обозначение устройства — LED (Light Emitting Diode).
На электрических схемах светодиод изображают в виде обычного диода, от которого отходят две стрелки, направленные наружу. Они показывают, что элемент не только пропускает ток, но и излучает свет.
Существует множество разновидностей светодиодов. Они отличаются конструкцией, мощностью, цветом свечения, областью применения и другими характеристиками. По назначению их условно разделяют на индикаторные и осветительные. Первые используют для отображения состояния различных устройств, вторые — как источник света в лампах, светильниках и других осветительных системах.
Конструкция светодиода зависит от его типа и назначения. В распространённых моделях используются полупроводниковый кристалл, контакты для подключения к электрической цепи, отражатель и корпус с оптическим элементом, который направляет свет. В качестве материалов могут применяться различные металлы, полимеры и другие компоненты.
Принцип работы светодиода
В основе работы LED лежит p-n-переход — граница между двумя областями полупроводника с разными типами проводимости. При подаче напряжения через него начинает проходить электрический ток.
Когда электроны и так называемые «дырки» рекомбинируют в области перехода, высвобождается энергия. В светодиоде значительная часть этой энергии преобразуется в световое излучение. Его цвет зависит прежде всего от свойств полупроводникового материала.
Именно такой принцип позволяет светодиодам эффективно преобразовывать электрическую энергию в свет и делает их основой современной светотехники.
Фото: rawpixel.com / magnific.com
Зачем светодиоду резистор
Светодиод нельзя подключать к источнику питания напрямую без ограничения тока. В отличие от лампы накаливания, у него нет собственного сопротивления, которое могло бы стабилизировать ток.
Светодиод представляет собой полупроводниковый p-n-переход. При прямом подключении ток через него сначала очень мал, но после достижения определённого прямого напряжения начинает быстро увеличиваться. Даже небольшое изменение напряжения может привести к значительному росту тока.
Дополнительная проблема связана с нагревом. При повышении температуры прямое напряжение на переходе снижается. В результате при неизменном напряжении питания ток увеличивается, кристалл нагревается ещё сильнее, а ток продолжает расти. Этот процесс называют тепловым разгоном. Если ток не ограничить, светодиод может перегреться и выйти из строя.
Поэтому при проектировании схемы необходимо контролировать ток через светодиод. Один из самых простых вариантов для маломощных устройств — последовательно подключённый резистор.
Резистор поглощает часть напряжения источника питания и ограничивает ток до безопасного для светодиода значения. Такой способ отличается простотой, низкой стоимостью и подходит для многих базовых схем.
При этом важно учитывать, что в мощных светодиодных светильниках одного резистора обычно недостаточно. В них применяют специальные драйверы постоянного тока, которые точнее контролируют режим работы светодиодов.
Как определить полярность у светодиода
Светодиод проводит ток только в одном направлении, поэтому перед подключением важно определить, где находится анод, а где катод. Анод соединяют с положительным полюсом источника питания, катод — с отрицательным.
У обычных выводных светодиодов полярность можно определить по нескольким внешним признакам:
- Длина выводов. Более длинная ножка обычно является анодом, короткая — катодом. Этот способ подходит только для деталей с необрезанными выводами.
- Срез на корпусе. На круглом корпусе плоская сторона чаще всего находится со стороны катода.
- Форма внутренних электродов. Более крупный электрод в корпусе обычно соответствует катоду. Однако этот признак может различаться у разных производителей, поэтому использовать его как единственный ориентир не стоит.
У SMD-светодиодов полярность обозначается непосредственно на корпусе. В зависимости от модели это может быть полоска, точка, срезанный угол или другой специальный знак.
Если внешняя маркировка вызывает сомнения, наиболее надёжный вариант — проверить деталь мультиметром в режиме проверки диодов. При таком измерении можно определить направление проводимости и одновременно убедиться, что светодиод исправен.
Как подключить светодиод через резистор
При простом подключении светодиода используют последовательную цепь: источник питания → резистор → светодиод. Поскольку при последовательном соединении через все элементы проходит один и тот же ток, резистор можно установить с любой стороны светодиода. Главное — правильно соблюдать полярность самого светодиода.
Для расчёта сопротивления понадобятся три значения: напряжение источника питания, прямое падение напряжения на светодиоде и желаемый рабочий ток.
- Прямое падение напряжения (Vf) обычно указывают в технической документации на светодиод. Если точных данных нет, можно ориентироваться на типичные значения: для красных моделей это примерно 1,7–2,2 В, для белых, синих и некоторых зелёных — около 3–3,3 В. Однако для точного расчёта лучше использовать данные конкретного компонента.
- Рабочий ток (I) также берут из документации. При необходимости светодиод можно эксплуатировать на меньшем токе — это уменьшит яркость, но снизит нагрузку на кристалл.
Сопротивление рассчитывают по формуле:
R = (Uпит − Uf) / I
Здесь Uпит — напряжение источника питания, Uf — прямое падение напряжения на светодиоде, а I — требуемый ток в амперах. Если ток указан в миллиамперах, его нужно перевести в амперы: например, 20 мА = 0,02 А.
Пример: питание составляет 5 В, Uf светодиода — 2 В, требуемый ток — 20 мА.
R = (5 − 2) / 0,02 = 150 Ом.
В этом случае подойдёт резистор сопротивлением 150 Ом. Если расчётное значение не совпадает со стандартным номиналом, выбирают ближайшее подходящее значение, при этом для ограничения тока безопаснее округлять сопротивление в большую сторону. Так ток через светодиод будет немного ниже расчётного.
Как рассчитать мощность резистора
Одного сопротивления недостаточно — нужно проверить, какую мощность будет рассеивать резистор. Часть электрической энергии преобразуется в тепло именно на нём.
Мощность можно рассчитать по формуле:
P = (Uпит − Uf) × I
Для приведённого примера:
P = (5 − 2) × 0,02 = 0,06 Вт.
Следовательно, резистор должен иметь допустимую мощность не менее 0,06 Вт. На практике лучше использовать запас и взять, например, компонент на 0,125 или 0,25 Вт. Чем больше запас по мощности, тем меньше нагрев детали при нормальной работе.
При последовательном соединении нескольких светодиодов их прямые падения напряжения складываются. Например, три светодиода с Uf около 2 В каждый потребуют примерно 6 В. При питании 12 В оставшиеся 6 В должны приходиться на резистор.
При параллельном подключении нескольких светодиодов не рекомендуется использовать один общий резистор на все элементы. Даже одинаковые на вид светодиоды могут иметь немного разные электрические параметры, поэтому ток между ними распределяется неравномерно. В результате одни элементы могут светить ярче других и получать повышенную нагрузку.
Более надёжная схема — отдельный токоограничивающий резистор для каждой параллельной ветви.
Наконец, необходимо учитывать стабильность источника питания. Если напряжение заметно меняется, ток через светодиод вместе с ним тоже будет изменяться. Это особенно важно для автомобильных и других нестабильных сетей. В таких случаях вместо простого резистора или в дополнение к нему применяют драйвер постоянного тока, который поддерживает заданный режим работы светодиода.
Фото: magnific / magnific.com
Как подключить светодиод с помощью гасящего конденсатора
Подключение светодиода непосредственно к сети 220 В относится к схемам бестрансформаторного питания. Такой вариант требует особенно внимательного расчёта и соблюдения требований электробезопасности, поскольку схема не обеспечивает гальванической развязки от сети. Все её элементы могут находиться под опасным для человека напряжением.
В качестве ограничителя тока в такой схеме используют гасящий конденсатор. В цепи переменного тока он обладает реактивным сопротивлением, которое ограничивает ток. В отличие от обычного резистора, конденсатор практически не преобразует эту энергию в тепло, поэтому потери на ограничении тока ниже.
При этом гасящий конденсатор не является стабилизатором тока. Если напряжение сети изменяется, рабочий ток светодиода также может измениться, что повлияет на яркость и нагрузку на компоненты.
Какие элементы нужны
Для построения такой схемы обычно применяют несколько дополнительных компонентов.
- Диодный мост выпрямляет переменное напряжение сети и позволяет подавать на светодиод ток преимущественно одного направления.
- Разрядный резистор подключают параллельно гасящему конденсатору. После отключения питания он постепенно разряжает конденсатор, снижая опасность сохранения заряда.
- Последовательный ограничительный резистор помогает уменьшить бросок тока при включении и дополнительно защищает компоненты от импульсных нагрузок.
- Для защиты светодиода от обратного напряжения применяют защитный диод либо используют подходящую схему выпрямления. Это особенно важно для обычных светодиодов, которые плохо переносят значительное обратное напряжение.
- При необходимости после выпрямителя устанавливают сглаживающий конденсатор. Он уменьшает пульсации выпрямленного напряжения и делает ток через светодиод более равномерным. Его рабочее напряжение должно соответствовать условиям работы схемы.
Как рассчитать гасящий конденсатор
Для предварительной оценки ёмкости можно использовать зависимость между требуемым током и реактивным сопротивлением конденсатора:
C ≈ I / (2π × f × U)
где C — ёмкость конденсатора, I — требуемый ток, f — частота сети, а U — напряжение, приходящееся на ёмкостный ограничитель.
В реальной схеме расчёт необходимо выполнять с учётом выпрямителя, падения напряжения на светодиодах и других элементов. Поэтому приведённая формула подходит прежде всего для предварительной оценки, а не для универсального расчёта готового устройства.
Например, при сети 220 В и токе около 20 мА расчёт даёт ёмкость порядка нескольких десятых микрофарада. Точное значение выбирают с учётом конкретной схемы и требуемого рабочего режима светодиода.
Гасящий конденсатор должен быть неполярным и рассчитанным на работу непосредственно в сетевой цепи. Для такого применения используют специальные плёночные конденсаторы с соответствующим классом безопасности, например X2, если их назначение и параметры подходят для конкретной схемы.
Обычные электролитические конденсаторы нельзя использовать в качестве гасящих элементов непосредственно в цепи переменного сетевого напряжения: они полярные и не предназначены для такого режима.
Как подключить светодиод к драйверу
Для ограничения тока светодиодов можно использовать резистор, но для многих осветительных устройств более подходящим решением становится драйвер — стабилизатор тока. Он поддерживает заданный ток на выходе и компенсирует изменения входного напряжения в пределах своих рабочих характеристик. Это помогает обеспечить стабильную работу и защитить светодиоды от перегрузки.
Перед началом монтажа необходимо полностью обесточить цепь и убедиться с помощью тестера, что напряжение отсутствует. Также важно заранее проверить совместимость драйвера со светодиодами.
Прежде всего определяют тип стабилизации.
- CC (Constant Current) — драйвер постоянного тока. Он поддерживает заданный ток, например 350 мА, при этом выходное напряжение изменяется в определённых пределах. Такие устройства применяют для отдельных мощных светодиодов и светодиодных модулей.
- CV (Constant Voltage) — источник постоянного напряжения. Он выдаёт фиксированное напряжение, например 12 или 24 В. Такой вариант обычно используется для светодиодных лент и других нагрузок, рассчитанных на конкретное напряжение.
Для CC-драйвера необходимо подобрать подходящий выходной ток. Он не должен превышать допустимый ток светодиодов. Точное значение выбирают с учётом характеристик конкретных элементов и требований производителя.
Не менее важен диапазон выходного напряжения. Для CC-драйвера он должен соответствовать суммарному прямому падению напряжения всех последовательно соединённых светодиодов. Если этот диапазон не подходит, драйвер не сможет обеспечить нормальный режим работы.
Для CV-драйвера напряжение на выходе должно соответствовать напряжению подключаемой нагрузки, например 12 или 24 В для соответствующей светодиодной ленты.
Также учитывают мощность. Номинальная мощность драйвера должна иметь запас относительно мощности подключённых светодиодов. Конкретный запас зависит от конструкции устройства и рекомендаций производителя.
Если оборудование устанавливается во влажном помещении или на улице, необходимо учитывать степень защиты IP. Она должна соответствовать условиям эксплуатации и месту установки драйвера.
На корпусе устройства обычно указаны отдельные клеммы для входа и выхода. Обозначение INPUT относится к питанию драйвера, OUTPUT — к подключению светодиодной нагрузки.
Если драйвер подключается к сети переменного тока, сетевые провода подключают к соответствующим клеммам, обычно обозначенным L и N. При наличии отдельной клеммы защитного заземления PE её также подключают в соответствии с маркировкой и требованиями электробезопасности.
Светодиоды подключают к выходу драйвера с соблюдением полярности. Положительный выход соединяют с анодом светодиода, отрицательный — с катодом. При последовательном соединении следующий светодиод подключают катодом к аноду предыдущего, формируя единую цепь.
После монтажа необходимо проверить все соединения. Клеммы должны быть надёжно затянуты, а провода — правильно зафиксированы и не иметь повреждений изоляции.
Только после проверки можно подавать питание. Если светодиоды не включаются или начинают работать нестабильно, сначала отключают питание, а затем проверяют полярность, целостность цепи, соответствие параметров драйвера и светодиодов, а также входное напряжение.
Для сетевых схем 220 В особенно важно соблюдать правила электробезопасности: монтаж и проверку таких устройств следует выполнять только при полностью снятом напряжении, а при отсутствии соответствующих навыков — доверить работу квалифицированному специалисту.
Виды подключения светодиода
Способ соединения светодиодов определяет требования к источнику питания или драйверу. На практике используют последовательные, параллельные и последовательно-параллельные схемы.
Последовательное подключение
При последовательном соединении катод одного светодиода подключают к аноду следующего. Через все элементы цепи проходит одинаковый ток, а прямые падения напряжения складываются.
Например, три светодиода рассчитаны на ток 350 мА, а падение напряжения каждого составляет 3 В. Общее падение напряжения будет:
3 × 3 = 9 В.
Следовательно, нужен драйвер постоянного тока, рассчитанный на 350 мА, с рабочим диапазоном напряжения, включающим 9 В, например 10–12 В.
Параллельное подключение
При параллельном соединении аноды светодиодов объединяют между собой, а катоды — между собой. В этом случае напряжение на всех ветвях примерно одинаковое, а токи складываются.
Если три светодиода имеют параметры 350 мА и 3 В, общий ток составит:
0,35 + 0,35 + 0,35 = 1,05 А.
Таким образом, для такой схемы потребуется источник питания с напряжением около 3 В и током не менее 1,05 А. Однако при параллельном подключении мощных светодиодов желательно использовать отдельный ограничитель тока для каждой ветви, поскольку характеристики даже одинаковых светодиодов могут немного различаться.
Последовательно-параллельное подключение
Этот вариант объединяет оба способа. Сначала формируют несколько одинаковых последовательных цепочек, а затем подключают их параллельно.
Количество светодиодов в каждой последовательной ветви желательно делать одинаковым. Тогда напряжение на ветвях будет примерно одинаковым, а общий ток определяется суммой токов всех цепочек.
Например, если каждая из трёх цепочек рассчитана на 12 В и 350 мА, при их параллельном соединении потребуется:
0,35 × 3 = 1,05 А.
Следовательно, нужен подходящий драйвер постоянного тока с рабочим напряжением около 12 В и током порядка 1,05 А.
При выборе драйвера необходимо учитывать не только расчётные значения, но и допустимый диапазон напряжения и тока конкретных светодиодов. Для параллельных ветвей особенно важно обеспечить равномерное распределение тока, поэтому простое параллельное подключение мощных светодиодов без индивидуального ограничения тока может быть нежелательно.
Часто задаваемые вопросы о подключении светодиода
Что произойдёт, если подать на светодиод напряжение без ограничения тока?
Светодиод не работает как обычный резистор. При прямом подключении к источнику напряжения ток через его p-n-переход может быстро увеличиться до опасного значения. Это приводит к перегреву кристалла и может закончиться выходом компонента из строя.
Поэтому в цепи предусматривают токоограничивающий элемент — например, резистор или драйвер постоянного тока.
Как проверить светодиод и другие компоненты перед сборкой схемы?
Светодиод можно проверить мультиметром в режиме тестирования диодов либо подключить к подходящему источнику питания через токоограничивающий резистор. Исправный светодиод обычно начинает светиться при правильной полярности.
Сопротивление резистора измеряют мультиметром в режиме омметра, а ёмкость конденсатора — соответствующим режимом прибора, если он предусмотрен. Полученные значения сравнивают с номиналами и допустимыми параметрами, указанными производителем.
Безопасно ли подключать обычный светодиод непосредственно к сети 220 В?
Нет. Простое прямое подключение недопустимо. Для работы светодиода от сети используют специальные схемы с ограничением тока, выпрямлением и защитой от обратного напряжения либо готовые сетевые драйверы.
При этом даже схема с гасящим конденсатором не обеспечивает гальванической развязки: её низковольтная часть потенциально связана с сетью. Поэтому для большинства практических задач безопаснее использовать готовый изолированный блок питания или драйвер.
Почему светодиод может не включаться или быстро перегорать?
Причин может быть несколько. Наиболее распространённые — перепутанная полярность, отсутствие ограничения тока, неправильно рассчитанный резистор или неподходящий драйвер. При параллельном соединении проблемы могут возникать из-за неравномерного распределения тока между светодиодами.
Также стоит проверить качество контактов, целостность проводов и соответствие напряжения питания параметрам схемы.
Подключение светодиодов действительно несложно, если соблюдать базовые правила электротехники и учитывать характеристики компонентов. Однако работа с сетевым напряжением 220 В требует особой осторожности. Если нет опыта работы с электрическими цепями, безопаснее использовать готовые решения или обратиться к квалифицированному специалисту.
