О чем речь? Виды цоколей ламп - язык общения покупателя с производителем и техникой. С помощью классификации сразу становится ясно, подойдет ли любой тип для натяжного потолка, можно ли вкрутить светодиодную «кукурузу» в старую советскую люстру и почему галогенки из ванной перегорают каждую неделю.
Что учесть? Чтобы каждый визит в магазин не превращался в квест, а замена лампы занимала пару минут, необходимо разбираться в системе обозначений, которая скрыта в знакомой всем аббревиатуре вроде «E27» или «GU10».
Устройство цоколя лампы
Цоколь лампы представляет собой важный конструктивный элемент, выполняющий несколько ключевых задач. Во-первых, он служит для передачи электрического тока к источнику света через специальные контактные площадки. Во-вторых, цоколь обеспечивает удобство и безопасность при замене перегоревших ламп на новые.
Наконец, он играет роль герметичного уплотнителя, предотвращая проникновение воздуха внутрь колбы, где находится вакуум или инертный газ. Таким образом, цоколь обеспечивает надежную работу и долговечность лампы.

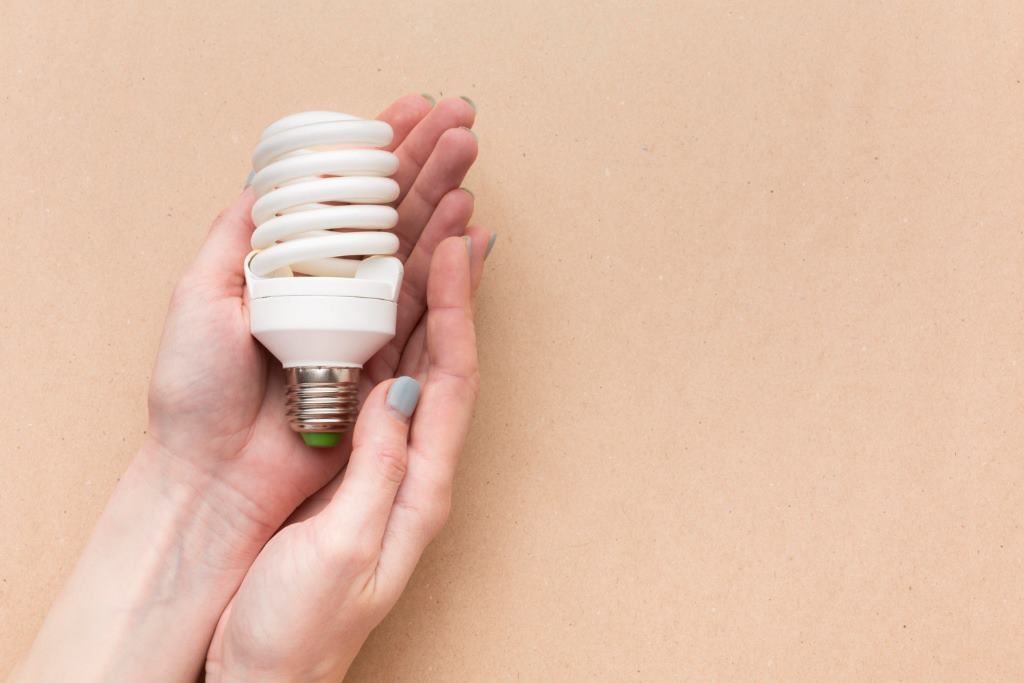

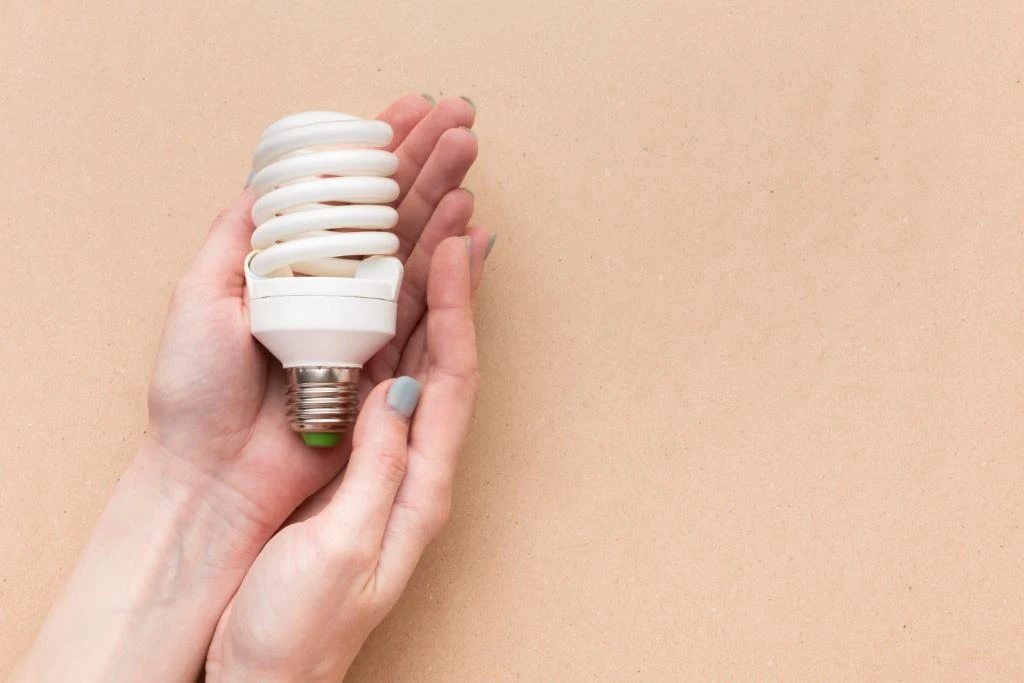

Цоколи ламп для домашнего использования выбираются с учётом типа патронов — специальных креплений, куда вставляются или вкручиваются источники света. Цоколь представляет собой корпус с внутренними контактами, передающими электрический ток. Снаружи обычно заметны лишь металлические штыри, пластины или проволоки, через которые энергия поступает к нити накаливания или к светодиодам. Таким образом, цоколь служит посредником между лампочкой и патроном, обеспечивая надёжное соединение и подачу электричества.
Фото: rawpixel.com / magnific.com
Он может быть изготовлен из пластика, керамики или металла, а контакты обычно делают из тугоплавких металлов и сплавов. В некоторых моделях цоколь объединён со стеклянной колбой, образуя единый корпус.
Как определить цоколь лампы
Правильный выбор лампы требует точного определения типа цоколя, так как от этого зависит, насколько она подойдёт к вашему светильнику.
При выборе лампочки важно обратить внимание на обозначения, нанесённые на её цоколе или основании. Обычно там присутствуют буквы и цифры, указывающие тип крепления — резьбовое, штыревое или байонетное. Например, маркировка E27 означает стандартный резьбовой цоколь с диаметром 27 мм, а G9 — штыковой разъём, часто используемый в компактных лампах. Понимание этих символов позволяет точно определить совместимость лампы с патроном.
Буквенные обозначения на лампах указывают тип цоколя: например, E — резьбовой (Edison), G — штырьковый (Pin), B — байонетный и другие. Цифры показывают размер или диаметр основания в миллиметрах. Дополнительные маленькие буквы или символы могут обозначать особые характеристики лампы.
К примеру, маркировка E14 означает, что цоколь имеет резьбу диаметром 14 мм. Такие лампы часто применяются в настольных светильниках, бра и декоративных осветительных приборах. Проверка маркировки перед покупкой поможет подобрать подходящую лампу и обеспечит её безопасное использование.
Иногда на старых или декоративных лампах маркировка бывает частично стерта или отсутствует. В таких ситуациях определить тип цоколя можно, осмотрев лампу и измерив его диаметр с помощью линейки, а также подсчитав количество контактов. Такой визуальный и измерительный подход поможет правильно идентифицировать цоколь даже при недостаточной информации на корпусе.
Виды цоколей ламп
E – резьбовой
Разъемы с резьбовым цоколем, обозначаемые буквой E, впервые применялись в лампах накаливания на ранних этапах их создания. Они получили название «цоколь Эдисона» в честь великого изобретателя, который разработал первую электрическую лампочку.
На сегодняшний день такие резьбовые соединения остаются востребованными и широко используются в бытовых светильниках. Кроме того, их применяют для галогенных, светодиодных и люминесцентных ламп, что подтверждает универсальность и долговечность этого типа цоколя.

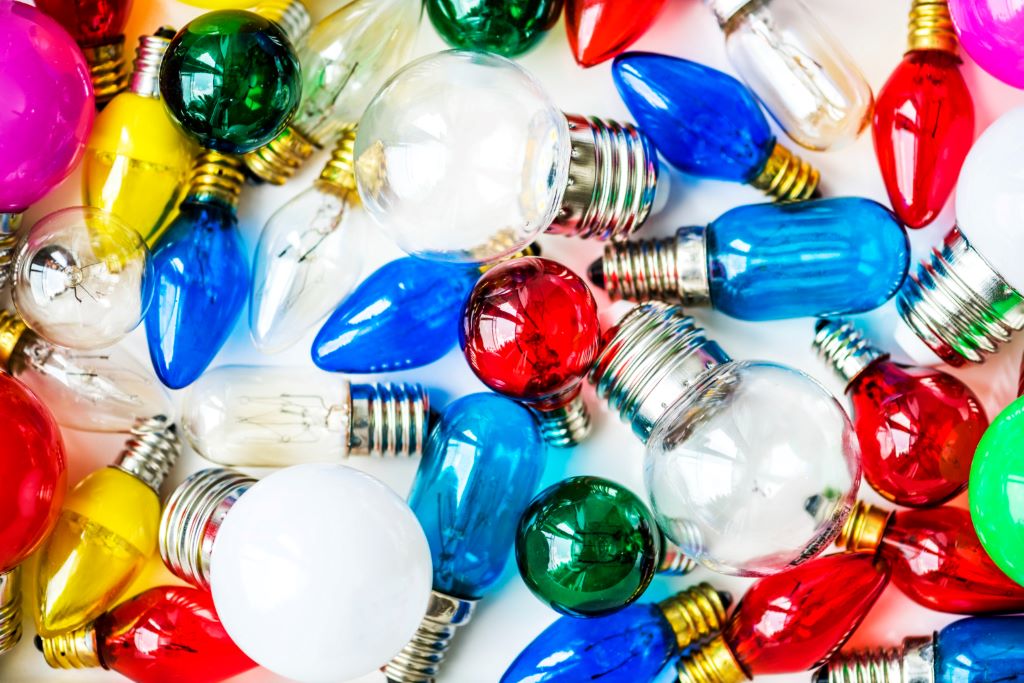

Основным показателем для резьбовых соединений является размер резьбы, выраженный в диаметре. Поэтому лампы данного типа классифицируют по цифровым обозначениям:
- E5 представляет собой компактное осветительное устройство, применяемое в щитах управления и панелях сигнализации.
- E10 широко используется для декоративного освещения, например, в вытяжках, духовках и холодильниках.
- E11 — это компактная лампа, часто применяемая в зарубежных устройствах.
- E12 обычно встречается в некоторых люстрах и декоративных светильниках.
- E14 широко используется в домашних светильниках и бра, а также подходит для рефлекторных ламп.
- E17 является стандартом в США, однако такие лампы рассчитаны на иное напряжение, из-за чего их нельзя напрямую подключать к отечественной электросети.
- E26 используется в американских лампах, но встречается чаще.
- E27 является стандартным для большинства отечественных светильников и электросетей.
- E40 предназначен для промышленного освещения, например, прожекторов на больших территориях.
Фото: freepik / magnific.com
G-штыревой
Штыревой тип G отличается тем, что контакты выполнены в виде штырьков, которые могут выходить непосредственно из стеклянной колбы без наличия цоколя. Такие лампы — светодиодные, люминесцентные или галогенные — легко устанавливаются в специальные разъемы без закручивания. Однако со временем патрон может ослабевать, что ведет к плохому контакту и перегреву.
Основное отличие штырьковых цоколей заключается в расстоянии между контактами, измеряемом в миллиметрах. Так, у цоколя G4 этот промежуток составляет всего 4 мм, тогда как у G5.3 визуально различить их сложно. Начиная с модели G9, контактные элементы имеют другую форму, что заметно меняет внешний вид.
Например, цоколь G13 оснащён цилиндрическими металлическими штырями вместо тонких проволочек. Цоколи G23 и более поздние версии характеризуются уникальной конструкцией, применяемой в энергосберегающих лампах. Кроме того, перед буквой иногда ставится цифра, обозначающая количество пар контактов, как, например, в 2G11.
R – цоколь с утопленными контактами
Цоколи типа R характеризуются утопленными контактами и двумя выемками на концах лампы, которая обычно выполнена в виде длинной трубки. Такие цоколи часто применяются в кварцевых и галогеновых источниках света. Диаметр цоколя обычно совпадает с диаметром колбы, при этом он не обладает ярко выраженными дополнительными признаками. В некоторых случаях маркировка может содержать только цифры без букв, что указывает на длину самой лампы.
B – штифтовой цоколь (байонет)
Штифтовые цоколи, или байонетные, представляют собой разновидность резьбовых цоколей, которые вместо резьбы оснащены двумя металлическими штифтами по бокам. Эти штифты вставляются в специальные пазы патрона и фиксируются поворотом.
Такая конструкция облегчает установку и обеспечивает надежное крепление, предотвращая потерю контакта при вибрациях и механических нагрузках. Благодаря этим свойствам байонетные цоколи часто применяются в автомобильных лампах, где устройство подвергается постоянным тряскам во время езды.
Обозначение «B» может сопровождаться дополнительными заглавными буквами: например, BA указывает на симметричное расположение штифтов; BAZ — означает, что штифты сдвинуты как по высоте, так и по радиусу; BAY — смещение происходит только по радиусу. Цифры после буквенного кода указывают диаметр изделия в миллиметрах.
S – софитный
Тип цоколя S называется софитным. Он представляет собой два контакта, расположенных на концах стеклянной колбы. Название связано с областью применения: такие лампы часто используются в ванных, декоративном освещении и других компактных светильниках, где важно уменьшить размеры конструкции.
Наиболее часто встречающиеся модели имеют размеры S6 и S8,5, где цифры обозначают диаметр лампочки в миллиметрах — например, S6 означает, что диаметр софитной лампы равен 6 мм.
P – фланцевый цоколь
Модель с фланцевым цоколем P отличается тем, что может точно направлять световой поток на заданную точку, что особенно востребовано в автомобильной сфере. Правильное расположение лампы относительно отражателя в фарах критично, так как даже небольшое смещение на несколько миллиметров способно существенно снизить качество освещения и ухудшить видимость для водителя.
Определить точные характеристики данного типа цоколей на практике бывает непросто, поскольку производители стремятся сделать свое оборудование уникальным. В результате появилось множество вариантов фланцевых и фиксирующих цоколей.
Т – телефонный
Цоколь типа T, также называемый телефонным, представляет собой компактный вариант лампочек, часто применяемых для подсветки индикаторных панелей и систем сигнализации. Такие лампы имеют пластиковый корпус и два металлических контакта для подключения к источнику питания. Буква T обозначает диаметр пластиковой основы, которая служит для крепления лампы в патроне. Для работы в условиях высоких температур (до 100–130°C) телефонные цоколи изготавливают из термостойких материалов.
К-кабельный
Модель K представляет собой кабельное исполнение, в котором для подключения к лампе используются две клеммы. В качестве контактов применяются два гибких провода, обеспечивающие подключение к электрической цепи. Такой тип особенно востребован при работе с устройствами, потребляющими высокий ток, поскольку обычные контакты в этих условиях могут перегреваться и выходить из строя.
H — предназначен для использования с ксеноновыми лампами
В автомобильной индустрии часто применяют такой тип ламп, который обеспечивает надежное крепление. Благодаря большому числу производителей, эти лампы доступны в разнообразных вариантах и отличаются конструктивными особенностями. Цифры, следующие после буквенного обозначения, служат для указания конкретной модели лампы.
W — это безцокольные модели
Данный метод подключения применяется для ламп с пониженным напряжением и предполагает использование гибких проводов, которые присоединяются непосредственно к контактам. Такой способ актуален в условиях, где обычное крепление цоколя к патрону может пострадать из-за воздействия внешних факторов. Чаще всего подобные соединения встречаются в слаботочных цепях и автомобильных электрических системах.
Практические советы по выбору цоколя лампы
При подборе цоколя важно учитывать тип подключения и условия эксплуатации, чтобы обеспечить надежность контакта и защиту от механических повреждений.
Правильный выбор цоколя лампы играет ключевую роль в обеспечении её надёжной и безопасной работы в вашем осветительном приборе. Даже если вы знаете тип и размеры, важно учитывать дополнительные детали, чтобы избежать ошибок. Рекомендуется подбирать лампу, исходя из характеристик уже установленного патрона. Оптимальным будет вариант, полностью соответствующий типу и размеру патрона, что гарантирует хороший контакт и безопасное использование устройства.
Фото: freepik / magnific.com
Обязательно проверьте маркировку на основании лампы — там обычно указывают тип цоколя и его диаметр с помощью букв и цифр. Если эти данные стерлись, измерьте размеры при помощи линейки или штангенциркуля.
Обратите внимание, что у ламп разных технологий, например LED или энергосберегающих, могут быть нестандартные цоколи или глубоко расположенные контакты. Перед покупкой важно удостовериться, что выбранная лампа подходит к вашему патрону, особенно если светильник оснащён декоративным плафоном или имеет ограниченное пространство.
Если маркировка на лампе отсутствует или стерта, определить тип цоколя можно самостоятельно. Для этого нужно измерить диаметр основания, подсчитать количество контактов или оценить вид резьбы, а затем сопоставить полученные данные с таблицей стандартных цоколей.
Что касается различных видов освещения, то для настольных светильников и бра чаще всего применяются цоколи E14 и маленькие штыковые G4. В потолочных лампах и люстрах чаще встречаются цоколи типа E27 или байонет B22. Такой подход поможет правильно подобрать замену без ошибок.
Для встроенного или линейного освещения рекомендуется использовать цоколи типа G9, G13 или специальные фланцевые S/P. Такой выбор гарантирует: надежное и безопасное соединение, полную совместимость лампы с любым светильником, а также удобство при замене без риска повредить патрон или саму лампу.
Часто задаваемые вопросы о видах цоколей ламп
Что делать, если цоколь подошел, но лампа не работает?
Если лампа подходит по цоколю, но не загорается, вероятнее всего, причина в неправильном напряжении. Особенно это актуально для штырьковых цоколей. Например, лампы с цоколем GU5.3 обычно работают от 12 В. Если подключить их напрямую к сети 220 В, они быстро выйдут из строя. Для их работы требуется понижающий трансформатор или специальный драйвер. В то же время лампы с цоколями GU10 и E27 рассчитаны на стандартное напряжение 220 В и не требуют дополнительного оборудования.
Можно ли поставить светодиодную лампу вместо старой галогенной?
Можно заменить галогенную лампу на светодиодную, если совпадают тип цоколя и рабочее напряжение. Современные производители выпускают LED-лампы с привычными цоколями, такими как E14, E27, GU10, G4 и другими. Такая замена называется «ретрофит». Для этого достаточно просто выкрутить старую галогенную лампу и вкрутить светодиодную. При этом энергопотребление новой лампы будет в 7–10 раз ниже, что значительно экономит электроэнергию.
Как измерить тип цоколя, если маркировка стерлась?
Чтобы определить тип цоколя лампы при отсутствии маркировки, воспользуйтесь линейкой или штангенциркулем. Для резьбовых цоколей (обозначаются буквой E) измерьте внешний диаметр резьбы: 27 мм соответствует E27, а 14 мм — E14. Для штырьковых цоколей (обозначаются буквой G) измерьте расстояние между центрами двух штырьков. Если оно равно 5,3 мм, это GU5.3, при 10 мм — GU10, а у G4 расстояние составляет 4 мм.
Правильный выбор цоколя важен для надежной и безопасной работы светильника, поэтому знание размеров и типов поможет подобрать подходящую лампу без ошибок.
