Как переделать люминесцентную лампу на светодиодную: пошаговая инструкция
27.08.2026
492
Сохранить статью:
В чем особенность? Переделка люминесцентного светильника на светодиодный обычно заключается в замене трубки и изменении схемы подключения. В зависимости от типа LED-лампы может потребоваться отключить или убрать стартер и электронный балласт. Важно заранее проверить цоколь, напряжение питания и инструкцию производителя, чтобы светильник работал безопасно.
Почему светодиодные лучше? Светодиодные лампы потребляют меньше электроэнергии при сопоставимой или более высокой яркости. Они быстрее включаются, не мерцают при качественном исполнении и служат дольше люминесцентных аналогов. Кроме того, LED-лампы не содержат ртути, поэтому их эксплуатация и утилизация проще и безопаснее.
Почему стоит заменить люминесцентные лампы на светодиодные
Люминесцентные лампы долгое время считались экономичной альтернативой лампам накаливания. Но по сравнению с современными светодиодными они проигрывают сразу по нескольким параметрам — и чем больше времени вы откладываете переход, тем больше переплачиваете.
Чем плохи люминесцентные лампы на практике
Первое, что замечают пользователи — мерцание. Оно появляется при износе стартера (небольшой цилиндрической детали, которая поджигает лампу) и создаёт нагрузку на зрение даже тогда, когда глаз его не улавливает. Добавьте к этому характерное гудение дросселя (катушки, ограничивающей ток) — и получите источник хронического раздражения в рабочем или жилом помещении.
Второй серьёзный недостаток — содержание паров ртути внутри колбы. Разбитая лампа требует проветривания помещения и специальной уборки, а выброшенная в обычный мусор — нарушение закона. Сдавать отработанные люминесцентные лампы нужно в специальные пункты приёма, которые организуют управляющие компании жилых домов и офисных центров, что отнимает дополнительное время и создаёт лишние хлопоты.
Сравнение по мощности и сроку службы
Возьмём конкретный пример. Стандартная люминесцентная лампа T8 мощностью 36 Вт даёт световой поток около 3 200 лм. Светодиодная лампа T8 мощностью 18 Вт обеспечивает сопоставимый световой поток — от 2 000 до 2 500 лм в зависимости от производителя, при этом потребляя вдвое меньше электроэнергии. Ведущие компании-производители светодиодных решений фиксируют стабильный световой поток на протяжении всего заявленного ресурса.
По сроку службы разрыв ещё заметнее:
- Люминесцентная лампа: 8 000–15 000 часов, стартер требует замены значительно чаще
- Светодиодная лампа: до 50 000 часов — это более 17 лет при работе 8 часов в день
Стартеры в люминесцентных светильниках выходят из строя первыми и провоцируют то самое мигание, которое так раздражает. В светодиодных лампах стартер попросту не нужен.
Почему переделка выгоднее покупки нового светильника
Новый потолочный LED-светильник обойдётся от 1 500 рублей и выше, плюс демонтаж старого и монтаж нового. Переделка существующего светильника под светодиодные лампы T8 требует только покупки самой лампы (300–600 руб.) и 20–30 минут времени. Корпус, крепления и проводка остаются на месте — вы просто меняете начинку.
Это особенно актуально для офисов и помещений с большим количеством светильников: со временем затраты на обслуживание люминесцентных ламп заметно растут, тогда как переделка позволяет компаниям сохранить бюджет и получить современное светодиодное освещение без капитального ремонта.
Что нужно знать перед переделкой: устройство светильника и типы ламп
Прежде чем браться за переделку, стоит разобраться, что именно находится внутри вашего светильника. Это займёт не больше пяти минут, но избавит от ошибок при подключении светодиодных ламп и поможет выбрать правильную схему подключения.
Из чего состоит люминесцентный светильник
Типовой люминесцентный светильник — будь то накладной светильник на кухне, потолочные армстронг-панели в офисе или длинный корпус в гараже — устроен одинаково. Внутри корпуса находятся несколько ключевых элементов.
- Патроны G13 — это держатели по обоим торцам светильника, в которые вставляется трубка. Цоколь G13 имеет два штырька с расстоянием 13 мм между ними — отсюда и название. Именно в эти патроны в дальнейшем встанут линейные светодиодные лампы-замены.
- Пусковой элемент — небольшой цилиндрический компонент, похожий на миниатюрную лампочку. Он нужен только для запуска люминесцентной трубки и при переделке светильника становится ненужным.
- Дроссель (электромагнитный балласт) — это катушка с сердечником, которая ограничивает ток через лампу. Именно дроссель чаще всего гудит и создаёт мерцание с частотой 100 Гц, которое так раздражает глаза.
Электромагнитный и электронный балласт: в чём разница
Часть светильников, особенно более современные конструкции, оснащена ЭПРА — электронным пускорегулирующим аппаратом. Электронный балласт работает на высокой частоте (20 000–40 000 Гц), поэтому не гудит и не даёт заметного мерцания.
Разница между двумя видами балласта принципиальна для выбора схемы переделки:
- Электромагнитный балласт (дроссель + пусковой элемент) — старая схема, гудит, греется, потребляет лишние 10–15 Вт сам по себе. При переделке его рекомендуется убирать полностью.
- Электронный балласт (ЭПРА) — тихий и компактный блок, обычно белого или серого цвета. Некоторые светодиодные LED-трубки умеют работать через него, но долгосрочная надёжность такой связки ниже.
Определить вид просто: если в люминесцентном светильнике есть маленький круглый пусковой элемент в отдельном гнезде — перед вами электромагнитная схема.
Типы люминесцентных трубок и их замены
Самый распространённый формат — трубки T8: диаметр 26 мм, длина 600 или 1200 мм, цоколь G13. Именно под них выпускается большинство светодиодных ламп-замен, которые продаются в любом строительном магазине.
Линейные светодиодные трубки T8 с цоколем G13 делятся на три варианта по схеме подключения:
- Вариант A — светодиодная трубка работает через существующий балласт без каких-либо изменений в проводке. Удобно, но зависит от исправности балласта, и тот продолжает потреблять электричество.
- Вариант B — светодиодная трубка подключается напрямую к сети 220 В, балласт и пусковой элемент полностью исключаются из схемы. Максимальная экономия и надёжность.
- Вариант A+B — универсальные светодиодные трубки, поддерживающие оба варианта. Стоят дороже, но дают гибкость.
Какой вариант выбрать начинающему
Для тех, кто делает переделку люминесцентного светильника впервые, оптимальный выбор — светодиодные трубки варианта B. Вы один раз перекоммутируете провода внутри корпуса, убираете пусковой элемент и дроссель, и получаете простую надёжную схему без лишних элементов. Никакой зависимости от состояния старого балласта, никаких скрытых потерь электрической энергии.
Важно: при покупке светодиодных трубок варианта B обязательно уточняйте, с какой стороны подаётся питание — с одной или с двух. Это напрямую влияет на то, как вы будете переключать провода в патронах. Большинство современных светодиодных ламп питается с одной стороны — это проще и безопаснее для самостоятельной работы.
Теперь, когда вы понимаете устройство люминесцентного светильника и знаете, какие трубки вам нужны, можно переходить к подготовке инструментов и соблюдению мер безопасности.
Инструменты, материалы и меры безопасности
Переделка светильника — задача посильная для любого, кто умеет держать отвёртку. Специальных знаний электрика не потребуется, но базовые правила электробезопасности обязательны. Подготовьте всё необходимое заранее — это займёт не больше десяти минут, зато убережёт от неприятных ситуаций в процессе работы.
Изображение подготовлено с помощью нейросетевых технологий
Что понадобится из инструментов и материалов
Полный список того, что нужно иметь под рукой:
- Отвёртка крестовая и плоская — для снятия крышек и откручивания клемм
- Кусачки или бокорезы — чтобы аккуратно обрезать провода до нужной длины
- Индикаторная отвёртка или мультиметр — проверить отсутствие напряжения в электрической цепи перед началом работы
- Изолента или термоусадочные трубки — изолируйте все оголённые провода после подключения
- Клеммные колодки типа Wago или аналоги — для надёжного соединения проводов без пайки
- Новые патроны G13 — только если старые повреждены или окислены
Мультиметр удобнее индикаторной отвёртки: он покажет точное значение напряжения и поможет определить, где фаза, а где ноль.
Правила безопасности: обязательно к прочтению
Работа с электросетью требует одного главного правила — отключить подачу напряжения не выключателем на стене, а автоматом в щитке. Выключатель разрывает только один провод, тогда как автомат полностью обесточивает линию.
Пять правил, которые нельзя игнорировать:
- Отключите автомат в щитке — не просто нажмите выключатель
- Проверьте отсутствие напряжения индикатором или мультиметром на всех контактах светильника
- Не касайтесь контактов при включённом питании — даже «на секунду»
- Изолируйте все оголённые провода сразу после подключения, не откладывая
- Если это ваш первый опыт — не работайте в одиночку, попросите кого-то быть рядом
Внимание! Если индикаторная отвёртка показывает напряжение после отключения автомата — значит, в щитке несколько групп, и вы отключили не ту группу. Проверьте повторно.
Утилизация люминесцентных ламп
Отдельный момент, который многие упускают: люминесцентные лампы содержат пары ртути. Это не повод для паники, но выбрасывать их в обычный мусор категорически нельзя — это опасно для окружающей среды и запрещено законодательно.
Сдайте старые лампы в специальные пункты приёма. Такие пункты есть в большинстве городов — при управляющих компаниях, в крупных строительных гипермаркетах или муниципальных экопунктах. Уточните адрес заранее, чтобы не хранить использованные лампы дома слишком долго.
Пошаговая инструкция по замене люминесцентных ламп на светодиодные
Переделка светильника под светодиодные лампы занимает в среднем 30–40 минут. Схема подключения, которую мы разберём ниже, называется «без балласта» или вариант B — питание 220 В подаётся напрямую на контакты патрона, минуя дроссель и стартер. Это самый надёжный и долговечный способ: нет лишних элементов — нечему ломаться. Многие производители светодиодных трубок включают краткую инструкцию прямо в комплект, но она часто рассчитана на электрика. Здесь каждый шаг расписан так, чтобы справился любой.
Шаг 1. Снимите светильник с потолка или стены
Первое и главное: отключите питание на щитке, а не просто выключите свет. Выкрутите пробку или отключите автомат, который питает эту линию. Проверьте индикаторной отвёрткой, что напряжение отсутствует — только после этого можно прикасаться к проводам.
Открутите крепёжные винты или саморезы, которые удерживают корпус светильника. Провода питания, как правило, подключены через клеммную колодку или скручены и замотаны изолентой. Запомните или сфотографируйте, какой провод куда идёт: обычно коричневый или красный — фаза, синий или белый — ноль, жёлто-зелёный — заземление. Аккуратно отсоедините провода и опустите светильник на стол или пол.
Изображение подготовлено с помощью нейросетевых технологий
Шаг 2. Откройте корпус и извлеките лампы
Снимите защитный рассеиватель — он крепится на защёлках или винтах по краям. Люминесцентные трубки T8 вынимаются поворотом на 90 градусов: слегка нажмите на лампу, поверните и потяните из патрона. Трубки T5 в компактных светильниках могут сидеть плотнее — не торопитесь, чтобы не сломать цоколь.
Важно: люминесцентные лампы содержат пары ртути. Не разбивайте их, складывайте в отдельный пакет и сдайте в пункт приёма опасных отходов — такие есть в большинстве МФЦ и строительных гипермаркетов.
Шаг 3. Удалите ненужные элементы
Теперь нужно удалить всё, что работало с люминесцентными лампами и больше не понадобится. Действуйте последовательно:
- Стартер — маленький цилиндрический элемент в пластиковом держателе. Просто выкрутите его, как лампочку, против часовой стрелки.
- Дроссель (или ЭПРА) — металлический или пластиковый блок, прикреплённый к корпусу винтами или защёлками. Отсоедините провода от его клемм и открутите крепёж. Дроссель весит 200–400 г — после его демонтажа светильник заметно полегчает.
- Конденсатор — небольшой цилиндрический или прямоугольный элемент, иногда припаянный к схеме, иногда на проводах. Отсоедините его и удалите.
После этого внутри корпуса останутся только патроны G13 с проводами и, возможно, клеммная колодка для подключения питания.
Шаг 4. Определите, какие патроны будут рабочими
В типовом светильнике четыре патрона G13: два с одной стороны, два с другой. Для светодиодной трубки с односторонним питанием (именно такие продаются для замены люминесцентных ламп) нужно подать фазу и ноль на патроны только с одной стороны — той, где у трубки расположены рабочие контакты.
Осмотрите маркировку на упаковке или корпусе светодиодной лампы: производитель обязательно указывает, с какой стороны подаётся питание. Обычно это сторона с надписью «L» (линия, фаза) и «N» (нейтраль, ноль) или стрелкой. Выберите патроны с нужной стороны — они станут рабочими.
Шаг 5. Подключите питание напрямую к патронам
Это ключевой шаг всей инструкции по замене люминесцентных ламп на светодиодные. Схема подключения проста: фаза идёт на один контакт патрона, ноль — на другой контакт того же патрона (или соседнего с той же стороны).
Подключите провод фазы к одному из двух патронов с рабочей стороны. Провод ноля — к другому патрону с той же стороны. Если патроны двухконтактные, каждый провод подключается к одному из двух контактов внутри патрона — обычно это клеммы под маленький винт или пружинные зажимы.
Совет: используйте провод сечением не менее 0,75 мм² — этого достаточно для тока нагрузки светодиодных трубок мощностью до 20 Вт.
Шаг 6. Изолируйте неиспользуемые провода и патроны
Провода, которые раньше шли к дросселю и стартеру, теперь ни к чему не подключены. Каждый оголённый конец нужно изолировать: наденьте колпачок СИЗ или аккуратно замотайте изолентой в три-четыре слоя. Патроны с нерабочей стороны светильника оставьте на месте — они нужны как механическая опора для трубки, — но убедитесь, что к их контактам не подходит никакое напряжение.
Осмотрите всю проводку внутри корпуса: никаких оголённых участков, никаких проводов, которые могут попасть под крышку или быть пережаты при сборке.
Шаг 7. Вставьте светодиодные лампы
Вставьте светодиодную трубку в патроны: сначала в сторону без питания (нерабочую), затем аккуратно заведите второй конец в рабочие патроны. Поверните трубку до щелчка — контакты должны войти в пазы патрона. Проверьте ориентацию: маркировка «L» и «N» на торце светодиодной лампы должна совпадать с проводами фазы и ноля соответственно.
Шаг 8. Соберите светильник и проверьте работу
Уложите провода аккуратно внутри корпуса, установите рассеиватель. Поднимите светильник, подключите провода питания к сети — в той же последовательности, что зафиксировали в начале. Закрепите корпус на потолке или стене.
Подайте напряжение на щитке. Если всё сделано правильно, светодиодные лампы загорятся сразу — без задержки и мигания. Старый светильник с новыми светодиодными трубками работает мгновенно: никакого прогрева, никакого гудения. Светильник готов к эксплуатации.
Если лампы не загорелись, первым делом проверьте ориентацию трубки и надёжность контактов в патронах — в 90% случаев причина именно в этом.
Особенности переделки в разных типах светильников
Разные светильники устроены по-своему, и подход к переделке в каждом случае немного отличается. Ниже — конкретные нюансы для самых распространённых типов светильников, с которыми вы можете столкнуться дома или в офисе.

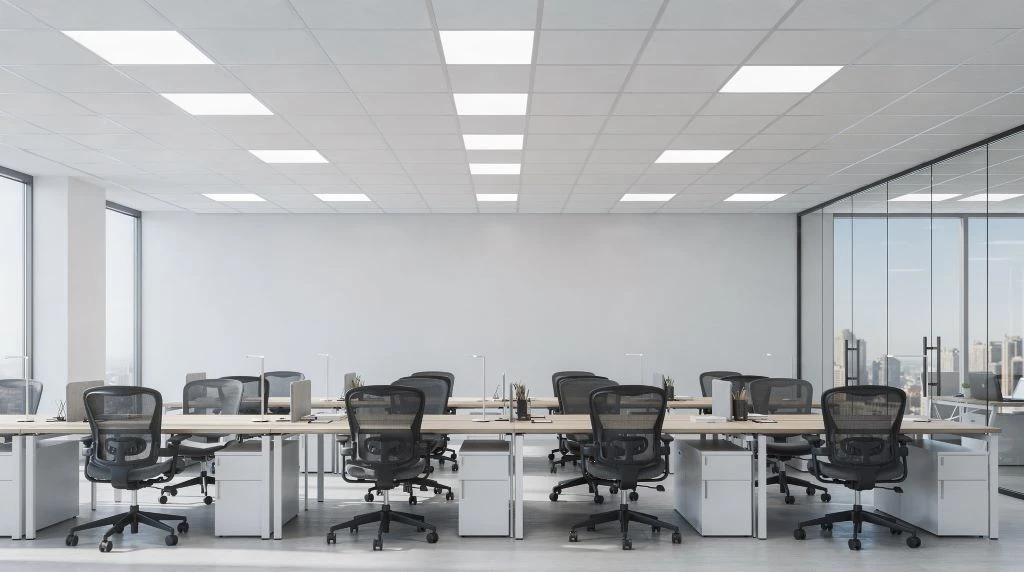

Светильники Армстронг
Светильники типа «Армстронг» — это встраиваемые прямоугольные панели размером 600×600 мм, которые устанавливаются в подвесной потолок. Такие светильники особенно распространены в офисных и торговых помещениях, но встречаются и в квартирах.
Главное удобство таких светильников — лёгкий доступ к схеме. Панель просто вынимается из ячейки потолка без инструментов: достаточно слегка надавить снизу и поддержать руками. После этого вы получаете полный доступ к балласту, патронам и проводке. Замена ламп и переделка схемы в этих светильниках проходят быстрее, чем в любом другом типе потолочных конструкций.
Стандартная панель Армстронг содержит четыре линейные трубки T8 длиной 600 мм. Переделывайте каждую пару патронов отдельно, как описано в пошаговой инструкции выше.
Изображение подготовлено с помощью нейросетевых технологий
Накладные потолочные светильники с одной или двумя трубками
Это самый распространённый вариант светильников в жилых помещениях. Корпус крепится к потолку на шурупах, крышка снимается после откручивания одного-двух винтов или поворотом. Схема стандартная: один дроссель и один стартер на каждую трубку.
Переделка таких светильников занимает 20–30 минут. Никаких сложностей — следуйте общей инструкции без отклонений.
Светильники с четырьмя трубками
В таких светильниках, как правило, установлены два отдельных балласта — каждый обслуживает пару трубок. Переделывайте каждый блок патронов независимо: отключите первый балласт, перекоммутируйте его патроны, затем повторите для второго.
Совет: пометьте провода маркером или кусочками малярной ленты перед отключением — это исключит путаницу при подключении нескольких пар патронов в этих светильниках.
Светильники с электронным балластом (ЭПРА)
Светильники с ЭПРА (электронным пускорегулирующим аппаратом) оснащены компактным блоком без катушки и гудения, в отличие от тяжёлого электромагнитного дросселя. Демонтируется он так же: отключите провода и уберите блок из корпуса. Разница в том, что провода у ЭПРА тоньше и их больше — обычно четыре-шесть выводов. Внимательно зарисуйте или сфотографируйте схему до отключения.
Когда переделка не оправдана
Иногда модернизация старых светильников обходится дороже по времени и нервам, чем покупка новых. Вот критерии, при которых стоит выбрать замену целиком:
- корпус деформирован, треснут или поражён коррозией;
- патроны нестандартные или повреждены так, что трубка не фиксируется;
- внутренняя проводка оплавлена или ненадёжна;
- у вас нет опыта работы с электрикой и нет желания разбираться.
Готовые светодиодные светильники формата 600×600 мм стоят от 800 до 2000 рублей и устанавливаются за 15 минут. Модернизация оправдана, когда корпус светильника в хорошем состоянии, а переделка позволяет сэкономить на покупке новых светильников.
Часто задаваемые вопросы о замене люминесцентных ламп
Можно ли вставить светодиодную лампу в люминесцентный светильник без переделки?
Напрямую вставить светодиодную лампу T8 в люминесцентные светильники без переделки не получится — схема с дросселем и пусковым элементом не подходит для питания светодиодов. Исключение составляют специальные светодиодные лампы T8 со встроенным драйвером, которые работают через электронный балласт (ЭПРА), но они стоят дороже и совместимы не со всеми моделями светильников. Надёжнее всего выполнить переделку по схеме без балласта: убрать дроссель и пусковой элемент, подать 220 В напрямую на патроны светильника. Это займёт 30–40 минут и избавит от проблем совместимости раз и навсегда.
Нужен ли электрик для замены люминесцентных ламп на светодиодные?
Нет, вызывать электрика не обязательно — переделка люминесцентных светильников по схеме без балласта доступна любому, кто умеет пользоваться отвёрткой и мультиметром. Главное условие — полностью отключить питание перед началом работы и убедиться в этом индикаторной отвёрткой. Если вы не уверены в своих силах или светильник встроен в сложную электрическую цепь с автоматикой — лучше проконсультироваться со специалистом. В остальных случаях задача вполне решается своими руками без специальных знаний.
Какую мощность светодиодной лампы выбрать взамен люминесцентной?
Светодиодные лампы потребляют примерно вдвое меньше энергии при том же световом потоке. Люминесцентную лампу T8 мощностью 36 Вт заменяет светодиодная на 16–18 Вт, а люминесцентную на 18 Вт — светодиодная на 9–10 Вт. Ориентируйтесь не только на мощность, но и на световой поток в люменах: хороший светодиодный аналог для таких светильников даёт 1600–1800 лм против 1200–1400 лм у люминесцентного предшественника. Переплачивать за избыточную мощность не нужно — современные светодиодные решения значительно эффективнее по соотношению ватт и люмен.
Что делать со старыми люминесцентными лампами после замены?
Выбрасывать люминесцентные лампы в обычный мусор категорически нельзя — внутри каждой трубки содержится ртуть, опасная для здоровья человека и окружающей среды. Сдайте их в специализированные пункты приёма: они есть в крупных строительных магазинах, управляющих компаниях и на муниципальных экопунктах. Уточнить ближайшее место приёма можно через сайт регионального оператора по обращению с отходами. Храните люминесцентные лампы до сдачи в целости — повреждённые трубки требуют особых мер при утилизации.
Сколько времени займёт переделка одного светильника?
На один люминесцентный светильник с двумя лампами у аккуратного новичка уходит 30–40 минут, у человека с опытом — 15–20 минут. Большую часть времени занимают демонтаж корпуса светильника, отсоединение проводки от дросселя и изоляция соединений. Если вы модернизируете сразу несколько светильников, со второго-третьего процесс заметно ускоряется. Потолочные светильники «Армстронг» с четырьмя светодиодными лампами потребуют немного больше времени из-за количества элементов внутри.
Будут ли светодиодные лампы мерцать после переделки?
Если переделка люминесцентных светильников выполнена правильно по схеме без балласта, мерцания не будет — светодиодная лампа получает питание напрямую от сети 220 В через встроенный драйвер. Мерцание возникает, когда светодиодные лампы в светильниках оставляют работать через старый дроссель или несовместимый электронный балласт.
Также убедитесь, что в цепи нет выключателей с подсветкой — они пропускают небольшой ток даже в выключенном положении и могут вызывать слабое мигание в светильниках. Выбирайте светодиодные лампы с качественным драйвером от проверенных производителей — это главная гарантия стабильного света без пульсаций.
