Для чего нужно проверять светодиод? Проверка светодиода помогает понять, исправен ли элемент и правильно ли он будет работать в схеме. Это особенно важно перед пайкой, ремонтом техники или поиском неисправности, когда нужно быстро определить, не перегорел ли светодиод и где у него анод и катод.
Кому будет полезна эта статья? Эта статья будет полезна начинающим радиолюбителям, мастерам по ремонту электроники и всем, кто работает с простыми электрическими схемами. В ней разберём, как проверить светодиод мультиметром без сложного оборудования и лишних действий.
Почему светодиоды выходят из строя
Прежде чем браться за мультиметр, стоит разобраться, что именно могло пойти не так. Это не просто теория — понимание причины поломки помогает быстрее найти неисправный элемент и не тратить время на проверку заведомо исправных деталей. Тем более что внешне сгоревший светодиод зачастую выглядит абсолютно нормально: никакого почернения, никаких трещин. Именно поэтому без мультиметра здесь не обойтись.
Для начала — коротко о том, с чем мы работаем. Светодиод (light emitting diode, LED) — это полупроводниковый прибор, который преобразует электрический ток в свет. Ключевая особенность: он проводит ток только в прямом направлении — от анода к катоду. Анод — это положительный вывод, катод — отрицательный. Запомните эти два слова: они понадобятся вам при проверке мультиметром уже в следующем разделе.
Пять причин, по которым светодиоды выходят из строя
Причин неисправности светодиода не так много, и все они вполне понятны даже без технического образования.
- Перегрев кристалла. Это самая частая причина. Если светильники работают без нормального теплоотвода или вентиляции, температура внутри корпуса растёт — и кристалл деградирует. Особенно уязвимы дешёвые светильники с плохим радиатором — будь то настенные, потолочные или уличные приборы освещения.
- Скачки напряжения в сети. Резкий всплеск напряжения буквально пробивает p-n переход внутри кристалла. После такого удара светодиод либо перестаёт светить совсем, либо начинает мигать. Это касается любых светильников — от настольных ламп до прожекторов на фасаде здания.
- Попадание влаги. Актуально для уличных светильников, прожекторов наружного освещения, гирлянд и подсветки в ванных комнатах. Влага разрушает контакты и вызывает короткое замыкание внутри корпуса.
- Механические повреждения. Удар, изгиб платы, неаккуратная пайка — всё это может нарушить контакты или повредить сам кристалл. Особенно часто встречается в гирляндах, которые сворачивают и разворачивают каждый сезон. Схожая ситуация бывает и в светильниках, которые переносят или роняют.
- Истечение срока службы. Качественные светодиоды от надёжных производителей рассчитаны на 25 000–50 000 часов работы. Но дешёвые аналоги деградируют значительно быстрее — иногда уже через 2 000–3 000 часов яркость освещения падает вдвое. Это справедливо для любых светильников: от телефона до промышленного прожектора.
Почему внешний осмотр не помогает
Вот в чём главная хитрость: неисправность светодиода почти никогда не видна глазом. Пробитый p-n переход не оставляет следов на корпусе. Светодиод выглядит как новый — будь то элемент в светильнике, прожекторе или подсветке экрана телефона, — но ток через него уже не идёт или идёт не так, как нужно. Контакты при этом могут выглядеть совершенно целыми, а освещение всё равно не работает. Именно поэтому единственный надёжный способ диагностики — проверка мультиметром. И именно этим мы займёмся дальше.
Как проверить светодиод мультиметром
Проверить светодиод мультиметром под силу любому — даже если вы впервые держите прибор в руках. Главное — понять логику: светодиод пропускает ток только в одном направлении, и именно это свойство мы используем при тестировании. Весь процесс занимает не больше минуты.
Что понадобится для проверки
Подойдёт любой цифровой мультиметр — даже самый простой и дешёвый из магазина радиодеталей. Аналоговый (стрелочный) прибор тоже можно использовать, но у него есть нюанс: полярность щупов в режиме сопротивления обратная, и об этом нужно помнить. Для большинства домашних задач оптимален цифровой тестер с режимом проверки диодов — он есть практически в каждой модели ценой от 500 рублей.
Подготовьте:
- мультиметр с заряженными батарейками (слабые батарейки дают ложные результаты);
- щупы — красный (плюс) и чёрный (минус);
- светодиод, который нужно протестировать.
Если светодиод ещё не выпаян с платы — не торопитесь. В следующем разделе разберём, как протестировать его прямо на месте. Сейчас рассмотрим классический способ с отдельным компонентом.
Режим прозвонки или режим диода: в чём разница
На большинстве мультиметров есть два подходящих режима. Режим проверки диодов обозначается значком диода — треугольник с вертикальной чертой. Именно он даёт самый информативный результат: на экране мультиметра отобразится прямое падение напряжения на переходе.
Режим прозвонки — значок звуковой волны или зуммера — тоже работает, но он рассчитан на низкое сопротивление. Светодиод в этом режиме может слабо засветиться, однако числовые показания будут менее точными. Используйте его как вспомогательный, если режима диода нет.
Изображение подготовлено с помощью нейросетевых технологий

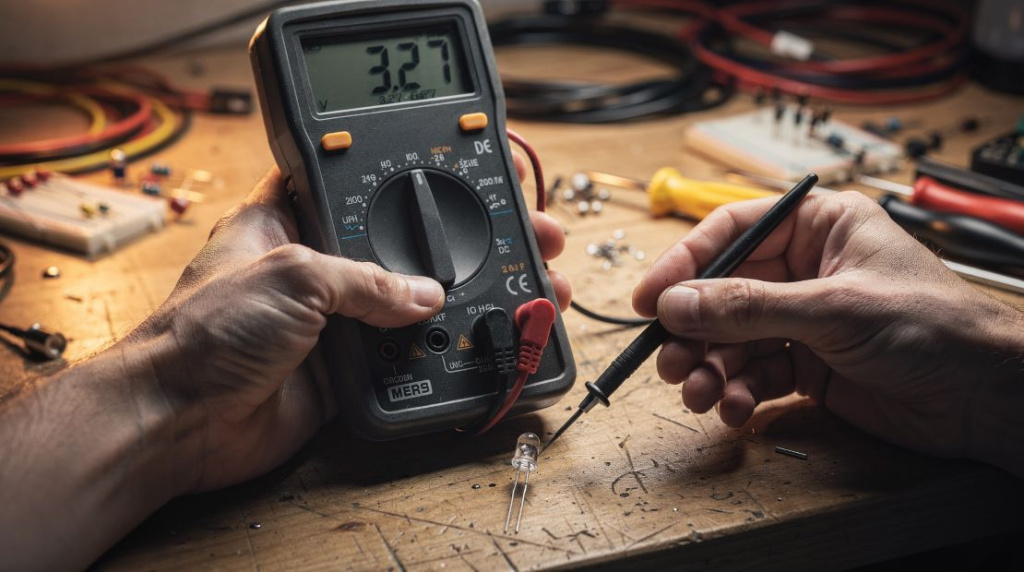

Пошаговая инструкция: как проверить светодиод мультиметром
- Шаг 1. Переключите прибор в режим проверки диодов. Поверните переключатель до значка диода — треугольник с чертой. Если такого режима нет, выберите режим прозвонки.
- Шаг 2. Определите полярность светодиода. Анод — это плюс, катод — минус. У стандартного светодиода длинная ножка — анод, короткая — катод. Если ножки одинаковые (например, SMD-компонент), посмотрите на корпус: со стороны катода обычно есть срез или метка.
- Шаг 3. Подключите красный провод (плюс) к аноду светодиода, чёрный — к катоду. Просто прижмите щупы к ножкам — держать крепко не нужно, достаточно уверенного контакта.
- Шаг 4. Посмотрите на экран мультиметра и на сам светодиод. Исправный светодиод начнёт светиться — пусть и тускло, но заметно. Прибор покажет значение прямого падения напряжения.
- Шаг 5. Поменяйте щупы местами: красный — к катоду, чёрный — к аноду. Прибор покажет единицу или «OL» (перегрузка) — это норма. Обратный ток не проходит, светодиод не светится. Именно так и должно быть.
Как интерпретировать показания
Результаты тестирования укладываются в простую таблицу:
| Показание | Свечение | Вывод |
|---|---|---|
| 1,8–3,5 В в прямом направлении | Есть | Светодиод исправен |
| OL (единица) в обратном направлении | Нет | Норма, так и должно быть |
| 0 или близко к нулю в обоих направлениях | Нет | Пробой — светодиод сгорел |
| OL в обоих направлениях | Нет | Обрыв — кристалл разрушен |
Конкретные значения прямого падения напряжения зависят от цвета кристалла. Красные светодиоды показывают около 1,8–2,2 В, жёлтые и зелёные — 2,0–2,4 В, синие и белые — 2,8–3,5 В. Если значение попадает в этот диапазон и светодиод светится — он рабочий.
Схема подключения: как это выглядит
Представьте простую цепочку: мультиметр → красный щуп → длинная ножка светодиода (анод) → короткая ножка (катод) → чёрный щуп → обратно в мультиметр. Ток идёт от плюса к минусу, как в обычной батарейке. Именно в этом направлении светодиод открывается и пропускает ток. Если перевернуть — закрывается, и прибор фиксирует бесконечное сопротивление.
Как проверить работоспособность светодиода мультиметром — теперь вы знаете. Два направления, два результата, одна минута работы. Если светодиод засветился и показал напряжение в нужном диапазоне — смело откладывайте его как исправный и используйте полученные данные для дальнейшей диагностики.

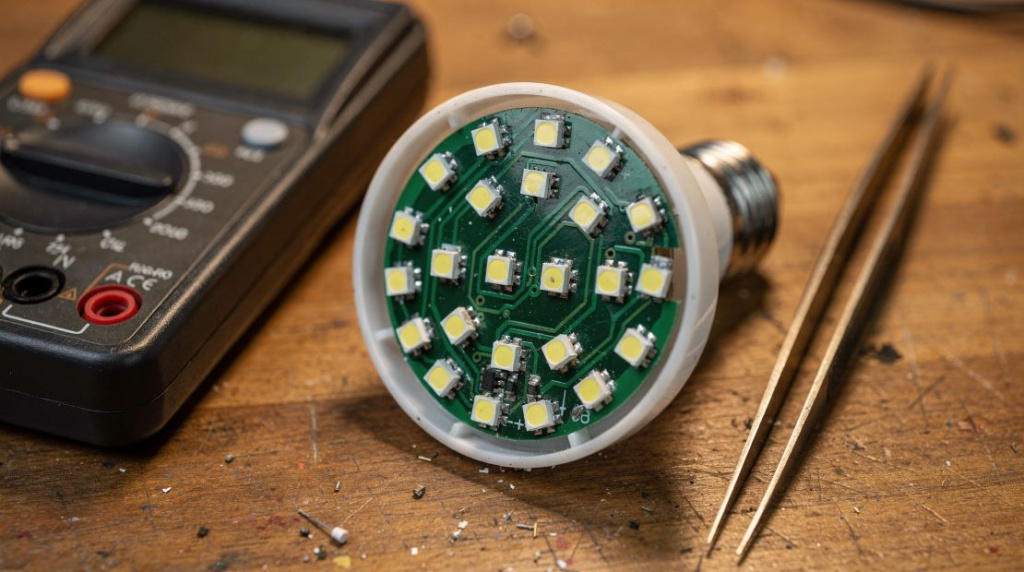

Проверка светодиода мультиметром без выпаивая
Выпаивать светодиод ради диагностики — не лучшая идея, особенно если вы не занимаетесь пайкой каждый день. Одно неловкое движение — и оторвана дорожка, повреждён соседний элемент или сам светодиод. Хорошая новость: в большинстве случаев проверить светодиод мультиметром не выпаивая вполне реально прямо на плате.
Прежде чем приступать, сделайте одно важное действие: убедитесь, что блок питания и драйвер исправны. Если питание не поступает или драйвер неисправен, светодиодные элементы будут выглядеть сгоревшими, хотя на самом деле они в порядке. Измерьте напряжение на выходе блока питания мультиметром в режиме постоянного тока — только после этого переходите к диагностике самих светодиодов.
Изображение подготовлено с помощью нейросетевых технологий
Главный нюанс: параллельные элементы дают ложные показания
Когда светодиод стоит на плате не один, а в параллельной цепи с другими элементами — резисторами, конденсаторами или соседними светодиодными компонентами — мультиметр может показать «исправен», даже если сам элемент сгорел. Ток просто пойдёт через параллельную ветку в обход.
Если показания кажутся подозрительными, а светодиодная деталь всё равно не светит — придётся всё-таки выпаять её для чистой диагностики. Но в последовательных цепях, где светодиодные компоненты включены один за другим, этот нюанс не мешает: каждый элемент тестируется независимо.
Общий алгоритм прост: обесточьте устройство, дождитесь разряда конденсаторов (10–15 секунд), затем щупами прикоснитесь к контактам светодиода прямо на плате, соблюдая полярность — красный щуп к аноду, чёрный к катоду.
Как проверить светодиод в лампе мультиметром
Светодиодная лампочка — самый частый объект домашней диагностики. Чтобы добраться до светодиодных кристаллов, аккуратно подденьте рассеиватель (матовый колпак) — он обычно держится на защёлках или тонком слое герметика. Под ним увидите плату с несколькими светодиодными элементами, включёнными последовательно.
Как проверить светодиод в лампочке мультиметром:
- Отключите лампу от сети и дайте ей остыть.
- Снимите рассеиватель, не повреждая плату.
- Переключите мультиметр в режим проверки диодов.
- Прикладывайте щупы к каждому светодиодному элементу поочерёдно — красный к аноду, чёрный к катоду.
- Исправный элемент слабо засветится или покажет падение напряжения тока 1,8–3,5 В. Сгоревший — ноль или единица на дисплее.
Найдя неисправный элемент, можно заменить только его — это дешевле покупки новой лампы.
Как проверить светодиоды телевизора мультиметром
Подсветка телевизора — задача чуть сложнее, но вполне решаемая. Сначала снимите заднюю крышку и отсоедините матрицу от корпуса — светодиодные планки расположены по периметру или за матрицей. Обесточьте телевизор и подождите минуту: в конденсаторах хранится остаточный заряд тока.
Как проверить светодиоды телевизора мультиметром на планке:
- Найдите светодиодную планку — обычно это полоса с 6–12 мощными LED-элементами.
- Тестируйте каждый светодиодный элемент щупами прямо на контактных площадках планки.
- Мощные светодиодные компоненты подсветки имеют более высокое падение напряжения тока — до 3,6 В, это норма.
- Сгоревший элемент покажет обрыв или короткое замыкание.
Если нашли неисправный светодиод, его можно заменить отдельно — планки не обязательно менять целиком.
Как проверить светодиодную ленту мультиметром
Лента делится на сегменты по 3 светодиодных элемента с общим резистором. Найдите тёмный участок — именно там искать неисправность. Прикоснитесь щупами к контактным площадкам каждого светодиодного компонента в сегменте по очереди. Если один из трёх не реагирует — он и есть виновник. Вырежьте сегмент по линии разреза и припаяйте новый — это займёт пять минут.
Альтернативные способы проверки светодиода без мультиметра
Мультиметр — удобный инструмент, но не единственный способ убедиться в исправности светодиода. Если прибора нет под рукой или он не подходит для конкретной задачи, есть несколько простых альтернатив. Каждая из них требует минимум деталей и доступна любому, кто готов потратить пять минут.

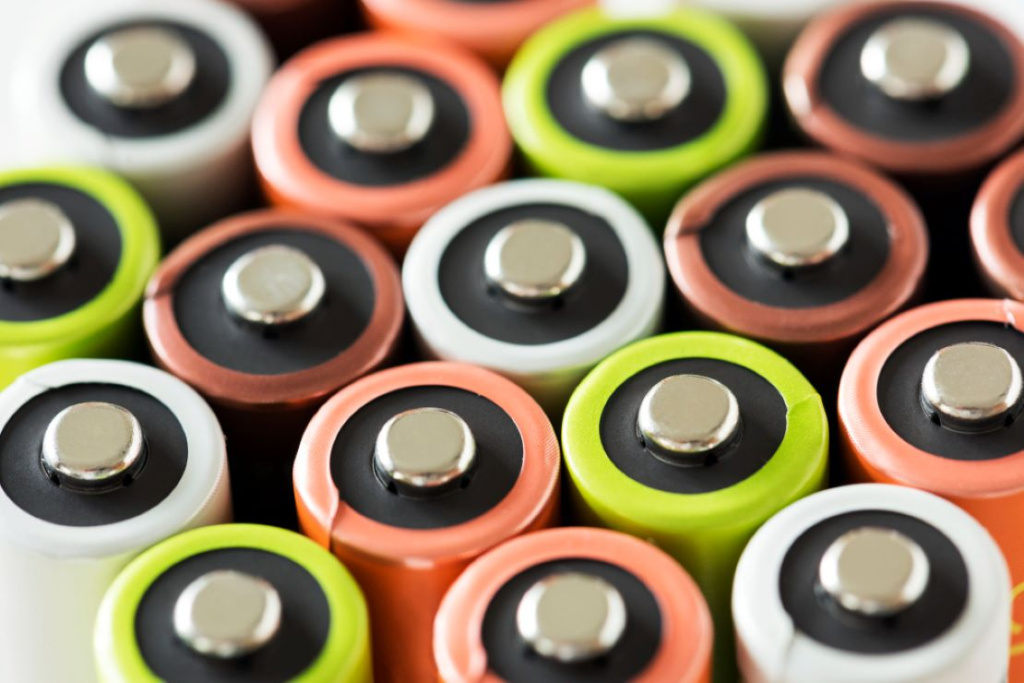

Батарейка и резистор: самый простой способ
Возьмите обычную батарейку AA (1,5 В) или крону (9 В) и резистор номиналом от 100 до 470 Ом. Резистор здесь обязателен — он ограничивает ток и не даёт светодиоду сгореть от избыточного напряжения. Подключите резистор последовательно со светодиодом, соедините с батарейкой двумя проводами и посмотрите на результат.
Если диод исправен — он засветится. Если нет — попробуйте перевернуть полярность: возможно, вы подключили анод к минусу. Использовать этот способ можно буквально за минуту, не имея никакого оборудования.
- Плюсы: ничего не нужно покупать, всё найдётся дома.
- Ограничения: метод не подходит для мощных светодиодов — нужно точнее подбирать резистор.
Фото: rawpixel.com / magnific.com

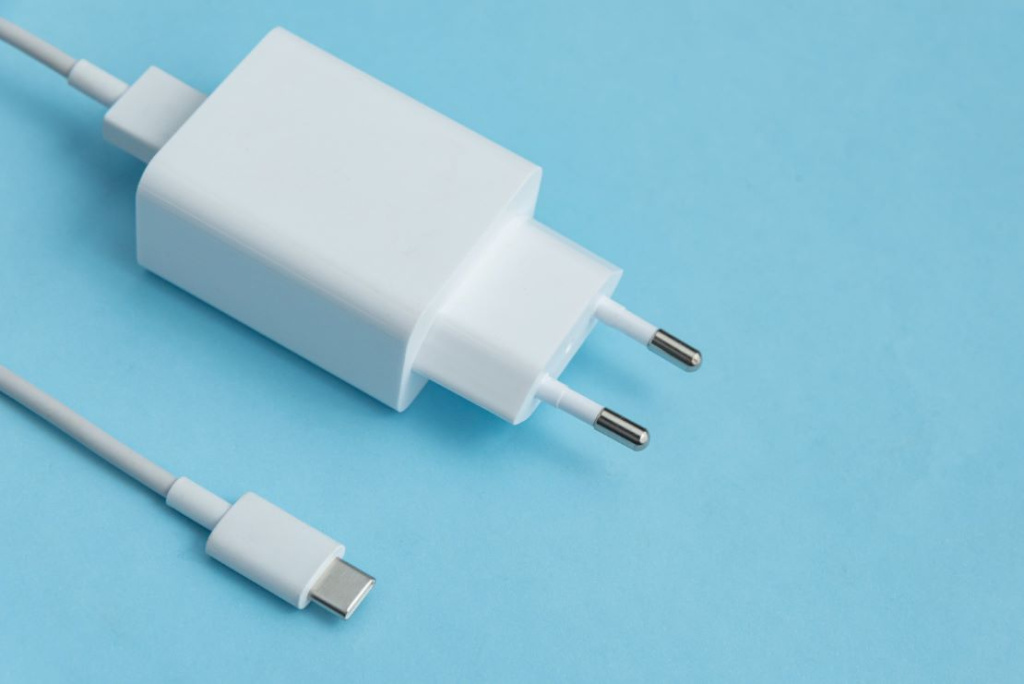

Зарядное устройство от смартфона
Старое зарядное устройство на 5 В — отличный источник питания для тестирования. Напряжение у него стабильное, что снижает риск случайно спалить светодиод. Отрежьте или зачистите кабель, подключите резистор 150–330 Ом последовательно со светодиодом и соедините с контактами зарядного.
Удобно использовать этот метод для диагностики нескольких светодиодов подряд — особенно когда нужно перебрать целую гирлянду. Плюс в том, что зарядное устройство даёт постоянный ток без просадок, в отличие от севшей батарейки.
- Плюсы: стабильное напряжение, можно тестировать много деталей подряд.
- Ограничения: нужно аккуратно работать с оголёнными проводами, не касаться контактов руками.
Фото: Mateus Andre / magnific.com
Камера смартфона для инфракрасного светодиода
Инфракрасный светодиод — особый случай. Его излучение невидимо глазу, поэтому стандартные методы не работают: диод светит, но вы этого не видите. Здесь поможет камера смартфона.
Направьте светодиод от пульта дистанционного управления прямо в объектив камеры и нажмите любую кнопку на пульте. Если инфракрасный светодиод исправен, на экране телефона появится белое или фиолетовое свечение. Большинство фронтальных камер улавливают ИК-излучение лучше, чем основные.
- Плюсы: не нужно никаких инструментов, только смартфон.
- Ограничения: метод работает только для ИК-светодиодов, не для обычных.
Специализированный LED-тестер
Если вы часто занимаетесь ремонтом электроники, стоит обратить внимание на специальный LED-тестер. Это небольшой прибор с гнёздами для светодиодов: вставил, нажал кнопку — сразу видно, светит или нет. Использовать его удобно и быстро: некоторые модели дополнительно показывают рабочее напряжение и ток, что позволяет использовать прибор не только для проверки исправности, но и для подбора параметров.
- Плюсы: быстро, удобно, не нужно подбирать резисторы.
- Ограничения: требует отдельной покупки, избыточен для разовой задачи.
Типичные ошибки при проверке и советы по ремонту
Даже с мультиметром в руках и правильной инструкцией перед глазами легко допустить ошибку, которая даст ложный результат. Разберём самые частые из них — и сразу покажем, как их избежать.
Ошибка 1: перепутали полярность щупов
Вы подключаете щупы, мультиметр показывает единицу в обоих направлениях — и делаете вывод, что диод сгорел. Но на самом деле светодиод исправен: просто красный щуп попал на катод, а чёрный — на анод. В режиме прозвонки ток идёт только в одном направлении, и если перепутать полярность, прибор не среагирует ни в одну сторону.
Совет: перед проверкой определите анод и катод визуально — у стандартного светодиода длинная ножка это анод («плюс»). Если ножки обрезаны, ищите внутри колбы маленький треугольник: плоская сторона — катод. Красный щуп — на анод, чёрный — на катод.
Ошибка 2: неверный режим мультиметра
Одна из самых частых проблем у начинающих — выбрать режим измерения напряжения или сопротивления вместо режима прозвонки или проверки диодов. В режиме «V» или «Ω» светодиод не загорится и не даст нужных показаний, даже если он полностью исправен.
Совет: чтобы проверить светодиод мультиметром правильно, ищите на переключателе символ диода (треугольник со стрелкой) или значок звукового сигнала. Именно эти режимы дают достаточный ток для проверки светодиодов.
Ошибка 3: ложные показания при проверке на плате
Если проверяете светодиод прямо на плате, не выпаивая, параллельно подключённые элементы — резисторы, другие диоды, конденсаторы — могут исказить показания. Мультиметр «видит» не один светодиод, а всю цепь сразу, и результат будет ненадёжным.
Совет: при подозрительных показаниях выпаяйте один вывод светодиода и повторите проверку. Это занимает минуту, зато даёт точный результат.
Ошибка 4: подключение без резистора к источнику питания
Если решили проверить светодиод не мультиметром, а напрямую от блока питания выше 3,5 В без ограничивающего резистора — ток через диод окажется слишком высоким. Светодиод вспыхнет и сгорит за секунды, даже если до этого был исправен.
Совет: всегда используйте резистор 100–470 Ом при проверке от внешнего источника питания. Это простое правило сохранит и деталь, и ваши нервы.
Что делать после нахождения неисправного светодиода
Нашли сгоревший — отлично, половина работы сделана. Дальше всё просто:
- Подберите замену по цвету свечения и параметрам (напряжение, ток, размер корпуса). В большинстве случаев достаточно заменить один элемент, а не всю планку.
- Купить аналог можно в радиомагазине или заказать онлайн — укажите маркировку или измеренные параметры.
- В светодиодных лентах и планках телевизоров иногда выгорает сразу несколько диодов подряд — проверьте соседние элементы перед заменой.
Профилактика: как не допустить повторной поломки
Ремонт — это хорошо, но лучше не доводить до него. Три простых правила продлят жизнь светодиодам:
- Используйте качественные блоки питания с защитой от перепадов напряжения — дешёвые драйвера без стабилизации убивают диоды быстро.
- Не допускайте перегрева: светодиоды в закрытых светильниках без вентиляции деградируют в разы быстрее.
- Следите за влажностью — особенно в ванных комнатах и на улице. Влага разрушает контакты и корпус диода, проникая через незащищённые места соединений и нарушая надёжность контактов даже без видимых внешних повреждений.
Часто задаваемые вопросы о проверке светодиода мультиметром
Можно ли измерить светодиод мультиметром, не выпаивая его из платы?
Да, в большинстве случаев это возможно — особенно если рядом нет параллельно подключённых элементов, которые шунтируют цепь. Приложите щупы прямо к контактам светодиода на плате и протестируйте в режиме прозвонки или диода. Если параллельная цепь всё же мешает и мультиметр даёт нестабильные показания, достаточно отпаять один вывод — это проще и безопаснее, чем выпаивать компонент целиком.
Какое показание мультиметра говорит об исправности светодиода?
В режиме диода исправный светодиод показывает падение напряжения в диапазоне 1,5–3,5 В в прямом направлении и единицу («1» или «OL») в обратном. Если в обоих направлениях прибор показывает единицу — светодиод оборван. Если в обоих направлениях близкое к нулю значение — пробой, компонент неисправен и подлежит замене.
Как протестировать инфракрасный светодиод?
Инфракрасный светодиод не светится видимым светом, поэтому глазами его работоспособность не оценить. Направьте его на камеру смартфона и подайте питание или прикоснитесь щупами мультиметра в режиме диода: камера телефона фиксирует инфракрасное излучение как белое или фиолетовое свечение. Если на экране ничего нет, а прибор показывает обрыв — светодиод перегорел.
Почему светодиод не светится при тестировании мультиметром?
Большинство бюджетных мультиметров выдают в режиме диода напряжение около 1,5–2 В, которого хватает лишь для слабого свечения или не хватает вовсе — особенно для белых и синих светодиодов с порогом от 2,8 В. Отсутствие свечения не означает неисправность: ориентируйтесь на показания дисплея, а не на яркость. Если прибор фиксирует корректное падение напряжения в прямом направлении — светодиод исправен.
Как найти перегоревший светодиод в гирлянде или ленте?
Диагностируйте каждый элемент в лампе или гирлянде последовательно, прикладывая щупы мультиметра прямо к контактам без выпаивания. Неисправный элемент покажет единицу в обоих направлениях или нулевое сопротивление — это и есть ваша цель. На светодиодной ленте удобно обследовать участок за участком: найдите секцию без свечения и тестируйте каждый LED отдельно.
Можно ли протестировать SMD-светодиод мультиметром?
Диагностика SMD-светодиода мультиметром возможна, но потребуется аккуратность: контакты у таких элементов очень маленькие. Используйте тонкие щупы или намотайте на стандартные щупы тонкий провод, чтобы точно попасть на анод и катод. Логика та же, что и для обычного светодиода: режим диода, прямое направление — показание 1,5–3,5 В, обратное — единица на дисплее.
