Что такое шинопровод и как выбрать подходящий
29.07.2026
378
Сохранить статью:
Что такое шинопровод? Простыми словами, это конструкция из нескольких металлических проводников, заключенных в защитный профиль. Такая система удобна, компактна, а также имеет привлекательный внешний вид. Отличается от классической кабельной трассы тем, что в ней вместо нескольких отдельных проводов используется специальный модуль.
На что обратить внимание? Выбор подходящего шинопровода зависит от условий, в которых предполагается его эксплуатировать. Следует учитывать номинальный ток и допустимое напряжения, сечение и материал изготовления, температуру окружающей среды и степень защиты системы.
Как устроен шинопровод
Согласно подробному определению, это комплект электротехнических устройств, предназначенный для распределения и передачи электрической энергии. По сути, несколько шин (металлических проводников) собраны в единую конструкцию, имеющую защитную оболочку (профиль).
Данное электротехническое изделие включает в себя:
- Токопроводы (проводники, шины). Обычно их изготавливают из меди либо алюминия, то есть материалов, имеющих высокий показатель электропроводности. Геометрия и размер шин определяется номинальной силой тока конкретной модели шинопровода.
- Изоляция. Производится из материалов, не проводящих электрический ток, обладающих термоустойчивостью и высокой прочностью к механическому воздействию. Задача изоляционного слоя отделить токопроводы друг от друга и от корпуса.
- Корпус (профиль, оболочка). Выполняется из металла либо пластика. Основная функция – защита изделия от механических повреждений, попадания внутрь воды и пыли.
- Соединительные элементы. Объединяют конструктивные элементы в единое изделие и обеспечивают возможность подключения к сети.
Шинопровод сегодня представляет собой современный и эффективный вариант передачи больших электротоков на большие расстояния. Достоинства шинопроводов: высокая пропускная способность, компактные габариты, длительный срок эксплуатации.
Шинопроводы нашли широкое применение в организации электропитания станков, печей, компрессоров и прочего промышленно-технологического оборудования высокой мощности. Оборудование помогает оптимальным образом распределять электричество в целях организации освещения, систем кондиционирования и прочего оборудования.
Используются шинопроводы, чтобы передавать ток высокого напряжения между генераторами и трансформаторами. Устройства стали необходимым элементом дата-центров, обеспечивая питание серверов.
Отличия шинопровода от обычного кабеля
Традиционно для переброски электрического тока от источника до потребителя применялся кабель. Теперь ему альтернативой все чаще выступает шинопровод.
Чем отличаются шинопровод и электрический кабель? Проиллюстрируем разницу с помощью аналогии. Допустим, есть задача организовать подачу воды от крана до нужной точки на участке. Можно проложить гибкий шланг, а можно – металлопластиковую трубу. Оба способа позволят решить задачу и у каждого есть свои сильные и слабые стороны. Так и здесь, где-то хорош кабель, а где-то незаменим шинопровод:
| Электрокабель | Шинопровод | |
|---|---|---|
| Внешний вид | Гибкий круглый металлический провод в изоляции | Жесткая тонкая полоса, заключенная в корпусе |
| Установка «по месту» | Занимает много времени, представляет собой сложную задачу, но дает больше гибкости в процессе монтажа (допустим, можно проложить провода поверх друг друга либо крест-накрест) | Процедура несложная (секции собираются посредством переходников), однако предъявляет требования к тщательному планированию схемы сети |
| Изменение конфигурации сети | Задача непростая, поскольку нужно найти место, куда можно подключить провод | Простая задача, поскольку есть готовые переходники для подключения новых секций |
| Надежность контактов | Ниже | Выше |
| Сколько пространства требуется для передачи одного и того же тока | Больше, особенно для токов высокого напряжения | Меньше |
| Место прокладки | В любом месте: внутри стен и потолка, в земле, вдоль поверхностей, по воздуху | То же самое за исключением земли. Обычно предпочитают прокладывать по воздуху на подвесах, либо скрытно |
| Необходимость в защите | Чаще всего требуется (гофра, кабель-канал, труба) | Нет необходимости, поскольку имеется жесткий корпус |
| Опасность перегрева в процессе эксплуатации | Выше | Ниже, поскольку плоский проводник имеет большую площадь поверхности по сравнению с кабелем, а также благодаря наличию свободного пространства между шинами (за счет корпуса) |
| Пожарная безопасность | Хуже | Лучше, поскольку ниже риск перегрева |
| Цена | Ниже более чем в три раза. Кабель стоит дешевле, и вся сеть, включая соединения и дополнительную защиту, обойдется в меньшую сумму | Дороже (монтаж), однако расходы на обслуживание и масштабирование в перспективе позволят сэкономить средства |
| Общая форма | Гибкая заизолированная металлическая жила круглого сечения | Тонкая металлическая полоса в жестком корпусе |
Типы шинопроводов
Благодаря тому, что существует множество разных моделей, есть возможность выбрать то решение, которое оптимальным образом подойдет под ваши задачи. Классифицировать шинопроводы можно по нескольким критериям.
Материал шин
- Медные – имеют минимальное электрическое сопротивление, благодаря чему эффективно отводят тепло, что позволяет не терять энергию в процессе передачи. К тому же в нормальных условиях медь устойчива к коррозии. Из недостатков – медь металл дорогой, что скажется на цене шинопровода. Вес медных изделий будет больше (по сравнению с алюминиевыми) – потребуются более мощные опорные конструкции.
- Алюминиевые – обладают неплохими характеристиками электропроводности, хотя и уступают по данному показателю медным изделиям. Для получения сходных параметров требуется увеличить сечение шины.
- Комбинированные (биметаллические) – при изготовлении изделия использовались медь и алюминий. Допустим, алюминиевая полоса покрывается медью, чтобы улучшить контакты и обеспечить защиту от коррозии. Оптимальное сочетание цены и свойств разных металлов.
- Стальные – распространены намного реже, обычно для использования в специфических условиях, (предположим, когда есть высокие механические нагрузки либо в качестве заземляющих шин). Параметр электропроводности увеличивают с помощью покрытия стальной основы медью или алюминием.
Тип изоляции

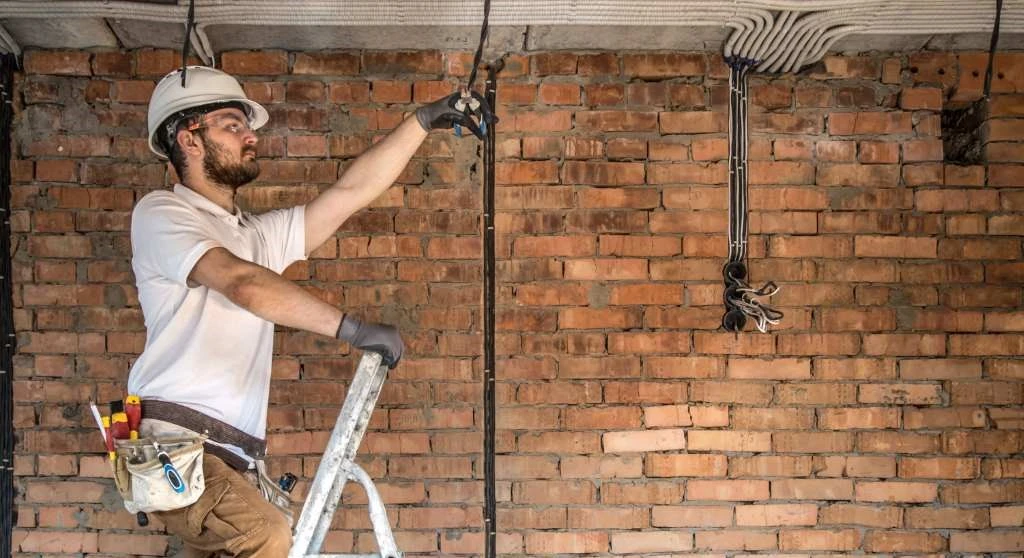

Открытые (без изоляции). Что такое неизолированный шинопровод? Металлические (медные либо алюминиевые) токопроводящие шины, смонтированные на изоляторах. Сама конструкция изоляционного покрытия не имеет. Используется обычно в производственных помещениях, куда вход ограничен. Изделие требует эффективного отвода тепловой энергии. Достоинство конструкции – простота установки и дешевизна. Условие – соблюдение техники безопасности из-за повышенного риска поражения электрическим током.
Фото: pvproductions / magnific.com
Изолированные. Шины, по которым идет ток, закрыты слоем диэлектрика (ПВХ, эпоксидной смолой). Такой подход расширяет возможность применения изделия. Изолированные шинопроводы могут иметь:
- воздушную изоляцию, когда созданы промежутки между шинами и корпусом, и это пространство позволяет эффективно организовать отведение тепла;
- литую изоляцию, когда конструктивные элементы заполнены компаундом, и это повышает надежность конструкции перед механическим воздействием.
Конструктивные особенности
- Магистральные – передают ток высокого напряжения на большие расстояния, поэтому отличаются значительным поперечным сечением шин и серьезными габаритами.
- Распределительные – распределяют электрическую энергию от магистрального шинопровода к конечным потребителям, для чего имеют отводы и разъемы для подключения оборудования.
- Троллейные – питают подвижные механизмы, такие как краны и тельферы.
- Осветительные – обеспечивают электроэнергией осветительные устройства, характеризуются компактностью, их конструкция предполагает возможность переставлять светильники.
Критерии выбора шинопровода
Информация, представленная ниже, имеет значение для магистральных и распределительных шинопроводов. Для организации освещения ни большой ток, ни высокое напряжение не требуются.
Максимально возможный ток
Его еще называют номинальным током. Проще всего объяснить, проведя аналогию с водопроводом. Шина – это «труба», а ток – идущая по ней «вода». Если у трубы диаметр маленький, а напор воды слишком большой, то вода трубу разорвет.
Осветительный шинопровод пропускает без проблем электрический ток силой 16 – 63 А, распределительный – от 100 А, магистральный – от 1000 А.
Поперечное сечение шины и количество шин в шинопроводе
Говоря о шинопроводе, в электрике существует правило – чем сечение меньше, тем меньший ток шина пропустит, быстрее нагреется и выше риск короткого замыкания. Магистральный шинопровод имеет сечение в сотни и тысячи мм². Распределительный — десятки или несколько сотен мм².
Шинопровод, предназначенный для проведения больших токов, может включать не одну толстую шину, а несколько тонких. Чаще всего одна шина пропускает ток в интервале от 800 до 1000 А. Если нужно пропустить более 1000 А, используется пакет из двух шин на фазу, а свыше 2500 А — пакет из трех-четырех шин.
Материал, из которого изготовлена шина
Если сила тока и сеть небольшие, то допускается любой вариант.
На серьезном производстве, где будут использоваться большие токи, возрастают требования к надежности изделия. Здесь оптимальным выбором станет медь. Данный материал устойчив к коррозии, отличается стабильностью проводки тока в момент перегрузки, лучше переживает короткие замыкания, и в силу меньшего поперечного сечения меньше нагревается.
Немаловажный момент – медь имеет лучшие показатели электропроводности по сравнению с алюминием (в 1,6 раза). На практике это означает – при одинаковых характеристиках поперечное сечение медной шины будет в 1,6 раза меньше.
Следует понимать, что алюминию тоже есть чем похвастать. При прочих равных медная шина в 2,5 раза тяжелее и на 30 % дороже алюминиевой. Там, где важен вес и ограничен бюджет, выбирают алюминий.
Величина допустимого напряжения
Параметр позволяет понять, подходит ли данная электросеть для нормального функционирования шинопровода. Чаще всего можно встретить низковольтную сеть. Трехфазной сети (380 и 400 В) требуется шинопровод до 400 В. Промышленным сетям подойдет шинопровод на 690 В.
Для крупных промышленных магистралей есть возможность использовать средневольтные шинопроводы с максимальными параметрами допустимого напряжения до 35 кВ.
Степень защиты (IP)
Силовой шинопровод, использующийся на производственных предприятиях, имеет защиту корпуса обычно IP54+, чтобы надежно обезопасить устройство от попадания влаги и пыли.
Осветительному шинопроводу, работающему в сухом и чистом помещении, достаточно минимальной защиты уровня IP20 – IP40.
Температурный режим
Условия эксплуатации шинопровода в зависимости от региона прописаны в ГОСТ 15150 и ГОСТ 15543.1:
У — умеренный климат. Выдерживает колебания температур от –45°С до +40°С.
УХЛ — умеренно-холодный климат. Может работать при температурах от –60°С до +40°С.
ХЛ — холодный климат. Диапазон допустимых температур от –60°С до +40°С, плюс возможность покрытия льдом, при высокой влажности в условиях мороза и сильных ветров. Такие изделия нужны в районах нефтедобычи, на объектах горнодобывающей промышленности, и открытых эстакад на Крайнем Севере.
Как выбрать трековый шинопровод
Особо остановимся на трековых шинопроводах для светильников. Под этим подразумевается распределительная система подачи электроэнергии к осветительным устройствам в трековой системе освещения.
Как выглядит трековый шинопровод? Это длинный алюминиевый профиль, внутри которого идут токоведущие дорожки. Осветительный прибор имеет возможность передвигаться вдоль шинопровода, позволяя располагать источник освещения в нужном месте без необходимости демонтировать систему.
Необходимость в таком типе систем довольно высока в жилых помещениях, торговых залах, картинных галереях, музейных экспозициях, в общем, там, где нужно организовать направленное освещение с последующей трансформацией.
Отталкиваясь от технического задания треки можно использовать одно-, двух- и трехфазные. В чем отличие? Однофазный включает все светильники в помещении сразу, двухфазные – две группы осветительных приборов, а трехфазные – три группы точек. Встроив выключатели на несколько клавиш, вариативность системы повышается.
Потребителю трековые шинопроводы предлагаются в алюминиевом, стальном и пластиковом исполнении. Учитывайте будущие условия эксплуатации устройств.
Конструктивные решения также отличаются разнообразием. Шинопровод может быть:

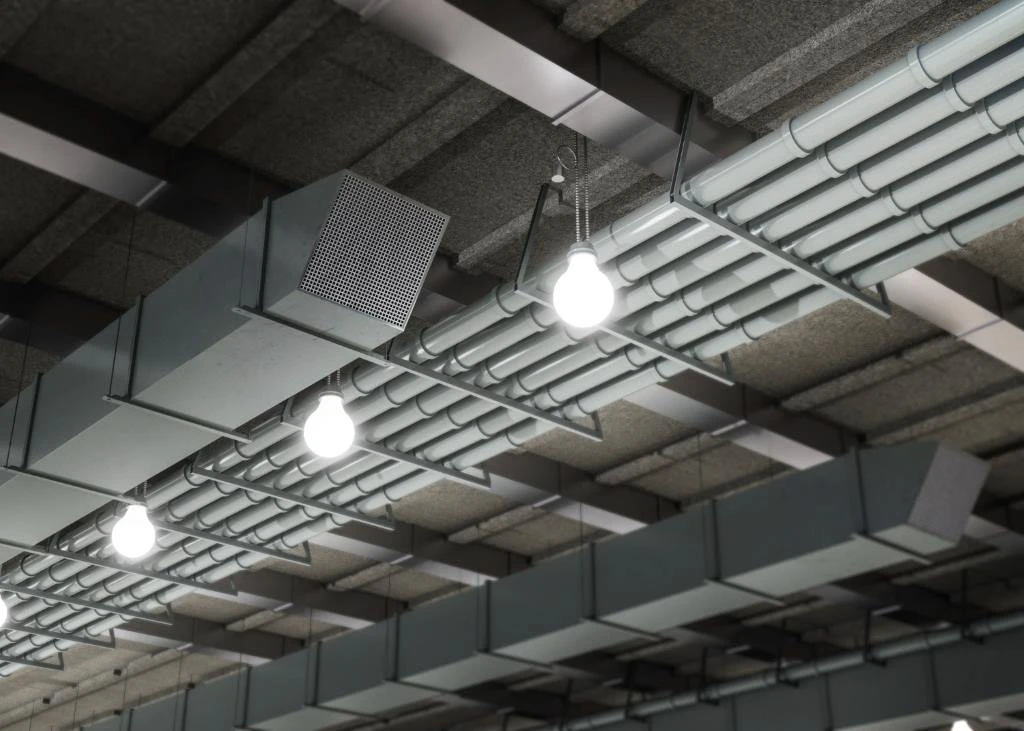

- накладным – размещается на стене либо потолке, благодаря компактным габаритам выглядит стильно и не бросается в глаза;
- подвесным – свисает с потолка на шнурах, длина которых определяется желанием заказчика и техническим условиям;
- встраиваемым – шина укладывается внутри поверхности, визуально малозаметен, либо наоборот, выполнен в контрастном цвете.
Фото: magnific / magnific.com
Светильники фиксируются на шинопроводе магнитным способом либо через адаптер. Любой вариант отличается надежностью и эффективностью.
Можно провести классификацию системы по типу светильников:
- Со встроенными светодиодами. LED-лампы отличаются долговечностью, но если перегорел один светодиод, то менять придется весь трековый плафон.
- Со сменными лампами. Здесь вышедшую из строя лампу легко заменить, но подобные осветительные устройства менее надежны.
Не обойдем вниманием и такой важный параметр, как электрические характеристики. Важнейшие из них – это поддерживаемая мощность и нагрузка. В быту хватит 10 – 16 А, для коммерческих целей — 25 – 40 А. Рекомендуем предварительно произвести расчет суммарной мощности всех подключаемых устройств. Так вы сможете избежать перегрузки.
При подборе длины держите в уме размеры помещений. Если предполагается создание схемы сложной конфигурации (L-, T- или крестообразной), то запаситесь необходимым количеством коннекторов.

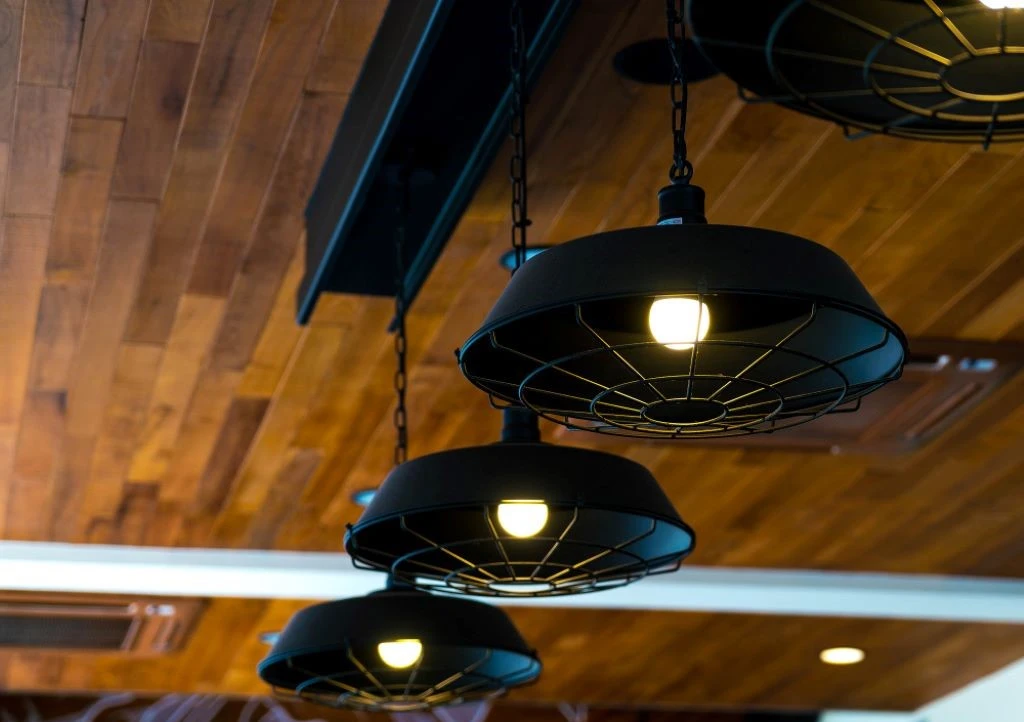

Не последнюю роль играет дизайн устройства. Шинопровод должен стать органичной частью вашего интерьера: соответствовать общему стилю и цветовой гамме дома.
Фото: topntp26 / magnific.com
Часто задаваемые вопросы о шинопроводе
Разрешено ли монтировать шинопровод своими руками?
Конечно. Но. если планируется трехфазная система либо предполагается сложная конфигурация советуем привлечь специалистов-электриков. Они все правильно подключат.
На что обратить внимание при покупке светильников для шинопровода?
Проверьте, однофазный либо трехфазный у вас шинопровод, и насколько с ним совместимы светильники, также убедитесь, что адаптеры подходят к устройству.
Как высчитывается световой поток и количество трековых светильников для комнаты?
Норматив освещенности: для гостиной от 150 до 300 лк, в кухне и рабочих зонах – от 300 до 500 лк, в спальне от 100 до 200 лк, в коридоре от 100 до 150 лк. Формула светового потока: площадь помещения (м²) × лк × 1,2 (запас). В качестве примера: 10 м² кухня при 400 лк → 10×400×1,2 = 4800 лм.
Это 6 светильников по 800 лм с углом 36° – 60° для равномерного освещения. Чем больше высота потолков и уже луч, тем больше светильников (либо люменов) потребуется.
Какое обслуживание требует трековый шинопровод, смонтированный в квартире?
Регулярно убирайте пыль, проверяйте контакты. Благодаря этим простым действиям ваши светильники будут работать надежно, а сверкать ярко.
