Как правильно подключить фотореле к светодиодному прожектору
20.05.2026
472
Сохранить статью:
Как подключить фотореле к светодиодному прожектору? Это можно сделать двумя способами: с заземлением или без него. Каждая методика имеет собственные нюансы, а выбор того или иного варианта во многом зависит от особенностей устройства и схемы монтажа.
На что обратить внимание? Подключая один прибор к другому, не стоит забывать об их совместимости. И тут прежде всего имеется в виду мощность фотореле, которая обязана соответствовать прожектору. Если она окажется ниже, устройство рано или поздно перегреется и перестанет работать.
Общая характеристика фотореле
Фотореле представляет собой устройство, чувствительное к уровню освещения, и используется как элемент автоматических систем освещения. Принцип действия основан на фиксации изменения света. Датчик типа «день-ночь» непрерывно отслеживает освещенность: если показатель падает ниже заданного уровня, он отправляет сигнал, и система включает соответствующие приборы. Когда света становится достаточно, происходит обратный процесс — освещение отключается само.
В основе фотореле лежат различные светочувствительные компоненты: фотодиоды, фотосимисторы, фоторезисторы и другие аналогичные элементы. Они выполняют одну задачу, но реализуют это разными способами: устройства на базе фоторезисторов, к примеру, реагируют на изменение освещенности за счет колебаний сопротивления.
Фото: freepik / magnific.com
В комплектацию светового реле входят фоточувствительный элемент, коммутирующий узел и пороговый компаратор.
При попадании света на фотоэлемент изменяются его электрические характеристики, в частности проводимость. Эти изменения считываются электронным модулем, ограниченным пороговыми значениями. Далее сигнал поступает в компаратор, выполняющий функцию управления: он размыкает цепь, и питание на осветительные приборы прекращается, из-за чего они гаснут. После этого система не отключается полностью, а остается в режиме ожидания до тех пор, пока уровень освещенности снова не опустится ниже заданного минимума.
Использование датчиков освещения упрощает эксплуатацию и позволяет снизить расход электроэнергии. Отпадает необходимость в ручном управлении светом в утренние и вечерние часы. Все процессы происходят автоматически, без участия человека, что также помогает избежать ошибок, связанных с человеческим фактором.
Такие устройства применяются практически во всех системах наружного освещения. Их можно встретить:
- в дворовых зонах жилых комплексов;
- на объектах городской архитектуры;
- на парковках и стоянках;
- на территориях с ограниченным доступом.
Экономический эффект от их использования объясняется просто: освещение включается только при наступлении темноты и автоматически отключается с появлением достаточного уровня света утром. Не происходит лишних затрат электроэнергии.
С учетом особенностей конструкции фотореле делятся на несколько типов:
- устройства со встроенным фотодатчиком — именно их чаще всего используют в системах наружного освещения;
- с выносным датчиком — управляющий блок размещают внутри помещения, а сам чувствительный элемент устанавливают снаружи на расстоянии до 150 метров;
- модели, позволяющие настраивать порог срабатывания;
- программируемые — дают возможность задать четкое расписание включения и отключения света с учетом времени года или личного графика, и при необходимости могут работать как элемент сигнализации;
- реле с таймером — позволяют отсрочить включение или отключить освещение до наступления рассвета;
- модели, дополненные датчиком движения — с ними свет включается только в темное время суток и лишь при фиксации активности в зоне действия.
Иногда более рациональным решением оказывается покупка нескольких отдельных устройств — фотореле, таймера и датчика движения — вместо одного многофункционального прибора.

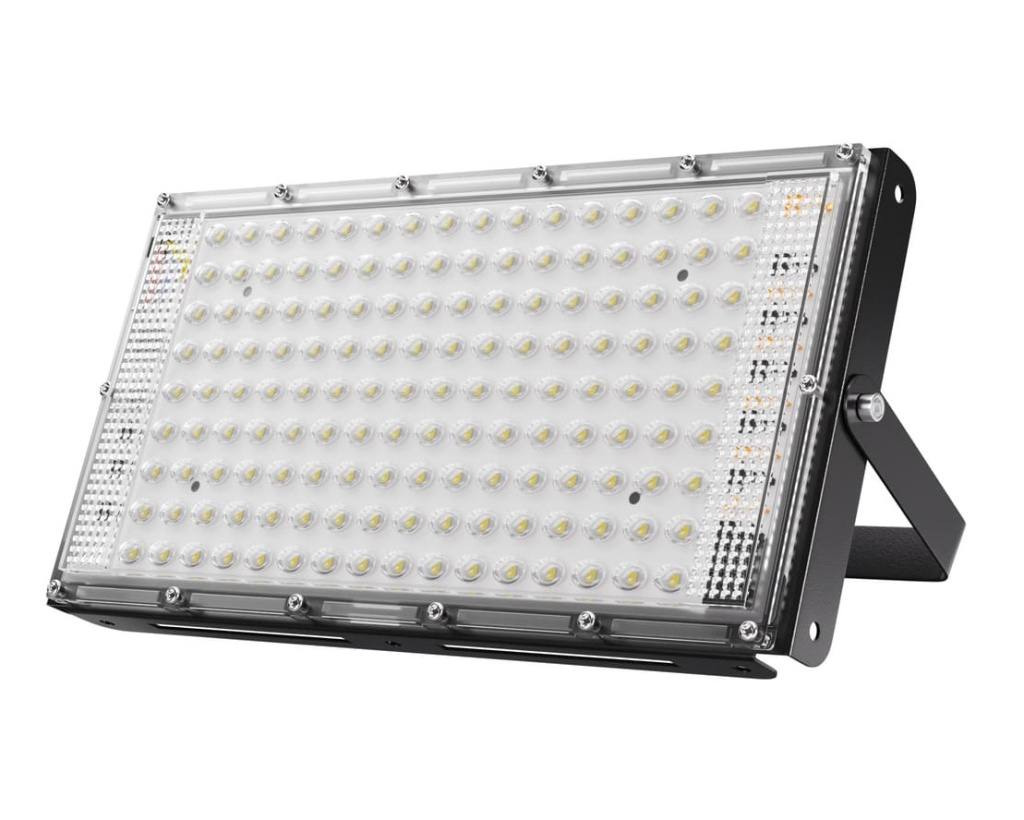

Общая характеристика светодиодных прожекторов
Такой вид светотехнического оборудования используется, когда цель — интенсивный свет. Его источником выступают светодиоды — полупроводниковые элементы, преобразующие электрическую энергию в излучение.
- Конструкция светодиодного прожектора включает несколько основных узлов. Корпус обычно выполняется из алюминиевого сплава или других материалов с высокой теплопроводностью. Эффективный отвод тепла играет ключевую роль, так как защищает светодиоды от перегрева и увеличивает срок их эксплуатации. Герметичность дополнительно предохраняет внутренние элементы от воздействия влаги и пыли, и это открывает возможность использования такого оборудования на улице в разных погодных условиях.
- В качестве источника света применяются светодиоды или LED-модули, установленные на печатной плате. Они формируют яркое белое освещение с разной цветовой температурой — от теплого до холодного оттенка в зависимости от модели. Плата соединена с драйвером — электронным блоком, который преобразует переменный ток в постоянный, регулирует его подачу и обеспечивает стабильную работу устройства.
- Огромное значение имеет оптическая система, включающая линзы и отражатели. Она отвечает за формирование и направление светового потока, позволяя либо акцентно освещать отдельные участки, либо создавать равномерное широкое освещение.
Надежность и эффективность прожекторов обусловлены их техническими параметрами. Рассмотрим основные из них более детально.
- Энергоэффективность. Светодиодные прожекторы потребляют в среднем 7 раз меньше электроэнергии по сравнению с лампами накаливания, что заметно сокращает расходы при эксплуатации.
- Срок службы. Светодиоды рассчитаны примерно на 50 тысяч часов работы, что значительно превышает показатели большинства аналогов. Их особенно удобно использовать в местах, где замена оборудования затруднена.
- Мощность. От этого показателя зависит яркость освещения и площадь, которую способен охватить прожектор. Чем выше мощность, тем интенсивнее свет.
- Уровень освещенности. Данная характеристика отражает, какое количество света создает устройство и насколько эффективно освещается пространство.
- Регулируемый угол освещения. Этот параметр определяет зону охвата: широкий угол подходит для равномерного освещения больших площадей, тогда как узкий световой пучок позволяет сфокусироваться на небольшом участке. Это особенно важно при подсветке фасадов, промышленных объектов и открытых территорий.
- Цветовая температура. Светодиоды дают возможность выбирать оттенок света. Холодный обеспечивает более четкое и контрастное освещение, а теплый — создает мягкую и спокойную атмосферу.
- Безопасность. В составе LED-прожекторов отсутствуют вредные вещества, включая ртуть, что упрощает их утилизацию и снижает нагрузку на окружающую среду.
- Устойчивость к влаге и грязи. Для использования на улице подходят модели с уровнем защиты не ниже IP65, что предотвращает попадание внутрь корпуса воды и пыли.
Прожекторы используют в тех случаях, когда требуется решить задачи, связанные с освещением обширных территорий, созданием интенсивного светового потока или организацией акцентной декоративной подсветки.

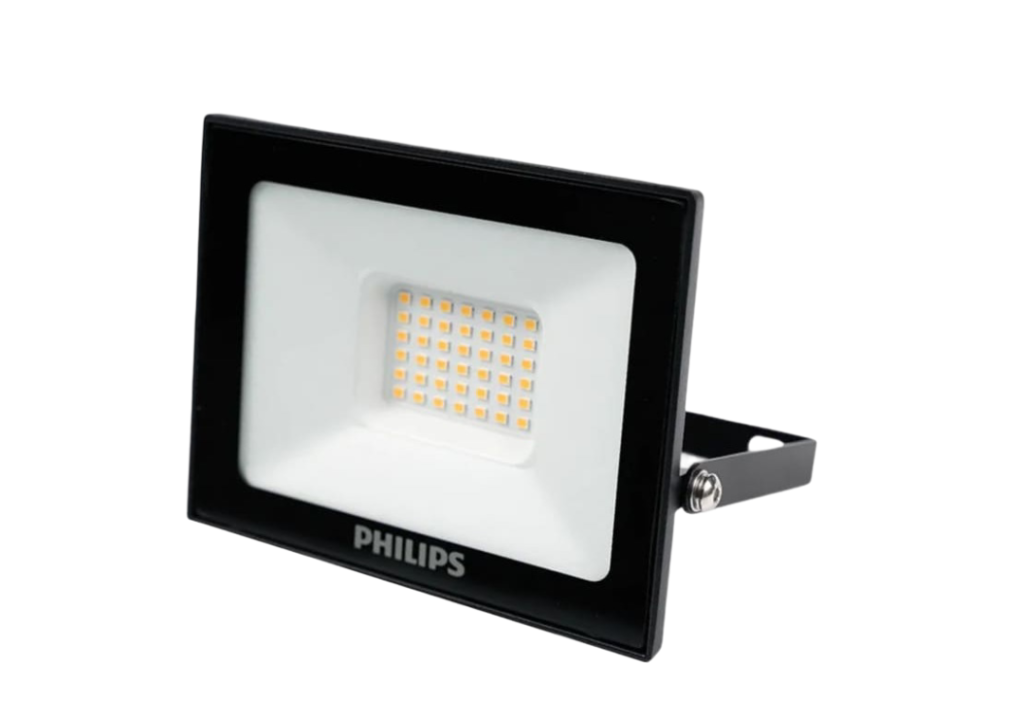

Подключение фотореле к световому прожектору с заземлением
Перед тем, как подключить фотореле — устройство, реагирующее на свет — к светодиодному прожектору, стоит продумать схему: с заземлением это делать или без. Рассмотрим оба способа, начав с первого варианта.
Подключение фотореле к светодиодному прожектору строится по схеме, в которой фотоэлемент не пропускает ток напрямую, а лишь передает управляющий сигнал на реле. В стандартном варианте фаза (L) подается на вход фотореле, затем с его выхода направляется к прожектору, после чего цепь замыкается на ноль (N). Провод заземления (PE) подключают непосредственно к корпусу прожектора и самого фотореле, если конструкцией предусмотрен соответствующий контакт.
При выборе фотореле важно учитывать класс защиты — для уличной эксплуатации он должен быть не ниже IP44. Не менее значим и показатель мощности: он обязан соответствовать параметрам подключаемого прожектора. Использование устройства с недостаточной допустимой нагрузкой нежелательно — это может привести к перегреву контактов и последующему выходу из строя. Так, к примеру, для прожектора мощностью 100 Вт лучше выбрать фотореле с запасом — примерно на 150-200 Вт.
Подробный план монтажа:
- Обесточить линию через вводной автомат и дополнительно убедиться в отсутствии напряжения с помощью индикаторной отвертки.
- Определить назначение проводов: фазу (L), ноль (N) и заземление, если оно предусмотрено.
- Подключить фазный провод, идущий от сети, к входной клемме фотореле, обозначенной как L-IN.
- Подключить нулевой провод напрямую к соответствующему контакту прожектора, без прохождения через реле.
- Выход фазы с фотореле (L-OUT) подключить к фазной клемме прожектора.
- При наличии заземляющего проводника зафиксировать его на корпусе осветительного прибора.
- Все соединения аккуратно изолировать, чтобы обеспечить безопасность и надежность работы системы.
Особое внимание следует уделить правильности подключения: нельзя путать клеммы L-IN и L-OUT. Первая предназначена для входящего питания, вторая — для передачи напряжения на нагрузку. Ошибка в подключении может привести к поломке устройства.
При установке оборудования на улице следует использовать распределительную коробку с уровнем защиты не ниже IP55. Все соединения должны быть закрыты, а кабели — уложены в гофрированную трубу. Для герметизации точек ввода проводов обязательно применяют специальные заглушки или сальники, чтобы исключить попадание воды внутрь.
Большинство фотореле предусматривает возможность настройки чувствительности. Как правило, диапазон находится в пределах от 5 до 50 люкс. Для стабильной и удобной работы обычно выбирают значение около 10-15 люкс — в этом случае освещение будет включаться в сумерках и отключаться после рассвета без заметных задержек.
Прожектор срабатывает не сразу? Это считается нормальным. Во многих моделях предусмотрена функция задержки включения, которая может достигать 30 секунд. Она необходима для защиты от ложных срабатываний.

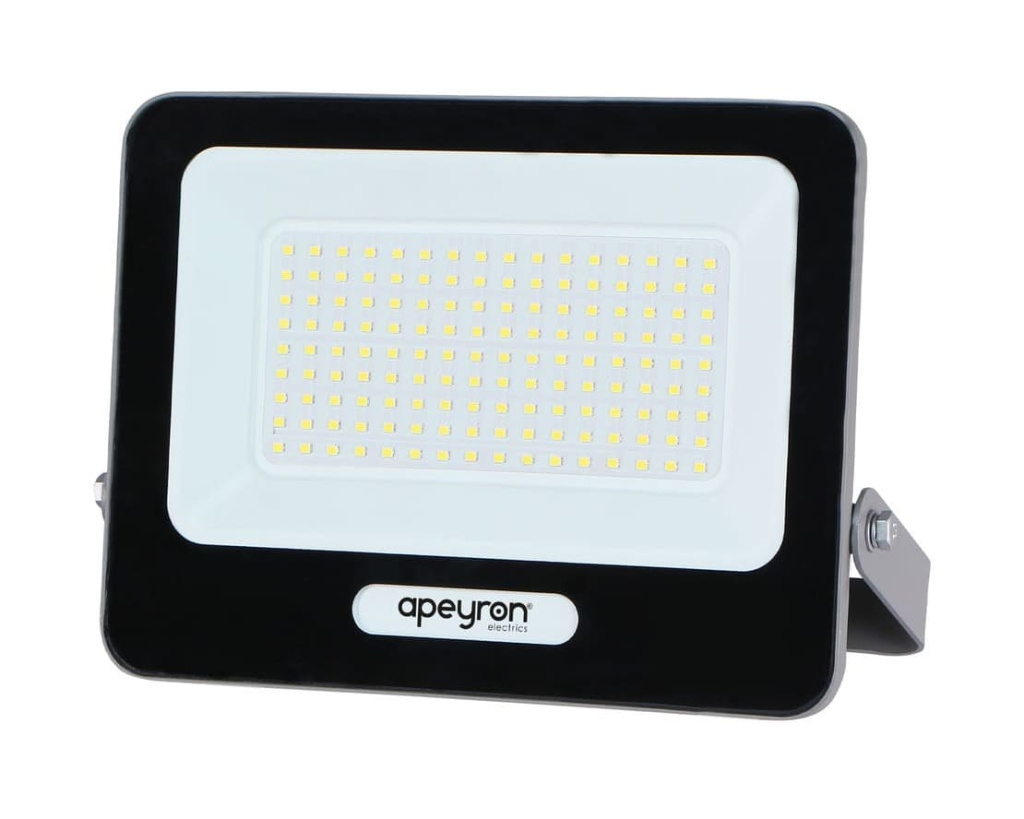

Подключение фотореле к световому прожектору без заземления
Современные фотореле работают и без классического заземления. И все же ошибки при подключении способны нарушить стабильную работу устройства или привести к поломке.
Перед тем, как подключить фотореле к светодиодному прожектору без заземления, необходимо учесть ряд особенностей. Прежде всего, не все фотосенсоры одинаково корректно взаимодействуют со светодиодными приборами, особенно если они не рассчитаны на работу с маломощной нагрузкой. Кроме того, отсутствие заземления увеличивает риск возникновения короткого замыкания.
Рассмотрим, как правильно подключить фотореле к светодиодному прожектору без заземления и какие условия при этом необходимо соблюсти.
Подключение фотореле к светодиодному прожектору выполняется поэтапно.
- В первую очередь необходимо ознакомиться со схемой, чтобы понять принцип соединения элементов. Как правило, у фотореле предусмотрены три клеммы: «L» для фазы, «N» для нуля и «OUT» — выход на нагрузку.
- Далее выполняется само подключение. Фазный провод подводят к клемме «L», нулевой — к «N». При отсутствии заземления его не используют. Выходной контакт «OUT» соединяют с прожектором, через который будет подаваться питание на осветительный прибор.
- Потом подключают сам прожектор: к его проводам подводят линию от выхода фотореле. Если кабель имеет повреждения или признаки износа, его рекомендуется заменить до начала эксплуатации.
- Перед подачей напряжения необходимо внимательно проверить все соединения. Важно убедиться, что контакты закреплены надежно, отсутствуют оголенные участки проводов, а изоляция выполнена корректно.
- Завершающий этап — включение питания и проверка работы системы. Следует удостовериться, что фотореле реагирует на изменение уровня освещенности и включает прожектор в нужный момент.
Стоит учитывать, что отдельные модели могут иметь свои особенности подключения, поэтому перед началом работ рекомендуется ознакомиться с инструкцией производителя.
Ошибки в подключении фотореле к прожектору
При подключении фотореле чаще всего встречаются одни и те же ошибки. Перечислим наиболее распространенные из них.
Ошибка 1: Неправильное соединение проводов. Перед началом монтажа рекомендуется проверить схему подключения и убедиться в правильной идентификации всех проводников.
Ошибка 2: Использование несовместимого оборудования. Важно удостовериться, что выбранное фотореле совместимо со светодиодными источниками света, так как не все модели рассчитаны на такие нагрузки.
Ошибка 3: Пренебрегать инструкцией производителя. Несоблюдение рекомендаций может привести к некорректной работе устройства или его повреждению. Перед подключением фотореле к светодиодному прожектору необходимо правильно подойти к делу: ознакомиться с документацией и придерживаться указанных требований.
Часто задаваемые вопросы о подключении фотореле к прожектору
Какое фотореле лучше приобрести для светодиодного прожектора?
Предпочтение стоит отдавать моделям, рассчитанным на работу с низковольтными и LED-нагрузками. Важно учитывать совместимость оборудования, а также параметры безопасности, чтобы устройство корректно функционировало в конкретной системе.
Допустимо ли использование фотореле на улице?
Допустимо, если оно предназначено для наружной эксплуатации и имеет достаточный уровень защиты от влаги и пыли.
Каким образом можно проверить работоспособность фотореле?
Достаточно закрыть светочувствительный элемент. В этом случае освещение должно включиться, а при наличии естественного света — отключиться.
Можно ли подключить к фотореле несколько прожекторов?
Такое возможно, однако суммарная мощность не должна превышать 70% от максимально допустимой нагрузки. Это позволяет снизить нагрев контактов и продлить срок службы устройства.
В завершение стоит отметить, что ошибки при подключении могут привести к короткому замыканию или перегреву. При отсутствии опыта в электромонтажных работах разумнее обратиться к специалисту. Это поможет избежать поломок и сразу подобрать подходящее оборудование.
