Какие бывают автоматы? В электрощите частного дома устанавливают целый комплекс защитных устройств, каждое из которых выполняет свою задачу. Вводной автомат защищает всю сеть и ограничивает потребляемую мощность. Групповые автоматические выключатели отвечают за отдельные линии освещения и розеток, а УЗО и дифавтоматы защищают людей от поражения током при утечке. Все они различаются номинальным током, количеством полюсов и времятоковой характеристикой, поэтому выбрать подходящий вариант с первого взгляда непросто.
Почему это важно? Автомат защищает прежде всего проводку, поэтому его номинал должен соответствовать сечению кабеля и нагрузке на линию. Если номинал завышен, провод может перегреться и расплавить изоляцию раньше, чем сработает защита, а это прямой путь к пожару. Если занижен, автомат будет постоянно выбивать при включении мощной техники, поэтому грамотный подбор нужен ради безопасности и комфорта в доме.
Принцип работы и виды автоматических выключателей
Автоматический выключатель устроен проще, чем кажется на первый взгляд. Внутри пластикового корпуса спрятаны подвижный и неподвижный контакты, которые замыкают и размыкают цепь, а также два расцепителя — тепловой и электромагнитный. Представьте автомат как дисциплинированного охранника на входе: пока нагрузка в норме, устройство пропускает ток без вопросов, но как только видит превышение силы тока — мгновенно перекрывает путь.
Корпус защищает всю эту механику от пыли и случайного прикосновения, а рычажок сверху позволяет включать и отключать линию вручную, как обычный выключатель света. Принцип работы построен на том, что оба расцепителя постоянно контролируют силу тока, только реагируют на разные ситуации, а сами автоматические выключатели устанавливаются в электрические щиты для удобного доступа.
От чего защищает автомат
Автоматический выключатель отвечает за две главные аварийные ситуации — перегрузки и короткие замыкания токовой цепи, и делает это по-разному. Тепловой расцепитель представляет собой биметаллическую пластину: при длительном превышении тока она нагревается и изгибается, постепенно отключая цепь — это защита от перегрузки, когда, например, вы включили на одну линию чайник, микроволновку и обогреватель одновременно.
Провод начинает греться, изоляция рискует оплавиться, и без автоматического выключателя дело могло бы закончиться возгоранием, а бытовые приборы и оборудование вышли бы из строя.
Электромагнитный расцепитель работает иначе — это катушка, которая при коротком замыкании создает мощное магнитное поле и разрывает цепь буквально за миллисекунды, еще до того, как сила тока успеет достичь разрушительных значений. Такая связка позволяет автомату отключать питание до повреждения изоляции и порчи оборудования: тепловой расцепитель бережет от медленного перегрева тока, электромагнитный — от мгновенного удара тока при пробое, защищая и проводку, и приборы в доме.
Времятоковые характеристики B, C, D
Характеристика срабатывания показывает, при каком превышении номинального тока сработает электромагнитный расцепитель автоматического выключателя, и здесь важно не запутаться в буквах.
- Тип B — самый чувствительный автомат, отключается при силе тока в 3-5 раз выше номинала, подходит для освещения и розеточных линий с минимальными пусковыми токами.
- Тип C — золотая середина, срабатывает при превышении в 5-10 раз, и это универсальный выбор автоматических выключателей для большинства линий в частном доме: розетки, бытовая техника, кухонные приборы и прочее оборудование.
- Характеристика D рассчитана на превышение тока в 10-20 раз и ставится там, где есть мощное оборудование с высокими пусковыми токами — насосы, компрессоры, станки в мастерской. Если вы новичок и не хотите разбираться в тонкостях каждой линии, смело берите автоматические выключатели характеристики C почти для всех групп щитов — такие автоматы не будут ложно срабатывать при пуске холодильника или дрели, но при этом надежно защитят приборы и оборудование от аварий и перегрузок по току.

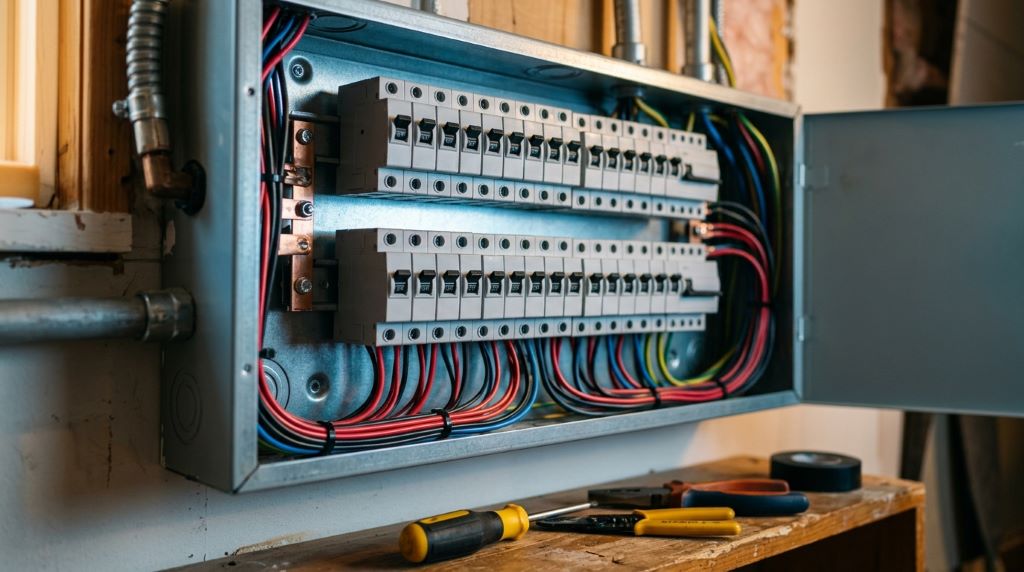

Автомат или дифавтомат
Обычный автоматический выключатель защищает только проводку и оборудование от перегрузки и короткого замыкания, но абсолютно не реагирует на утечку тока через тело человека. Для этого существуют устройства защитного отключения — УЗО, которые отслеживают разницу токов на входе и выходе и мгновенно отключают линию при малейшей утечке тока, спасая от поражения током. Дифавтомат — это два в одном: он объединяет функции автоматического выключателя и устройства УЗО в одном корпусе, экономя место в электрических щитах.
Для сухих помещений вроде гостиной или спальни зачастую достаточно обычного автомата, а вот устройства дифференциального тока обязательны там, где есть контакт с водой или землей — ванная, кухня, уличные розетки, баня. Если решаете, какие автоматические выключатели лучше ставить в частном доме для влажных зон, выбирайте именно дифавтоматы или связку автомат плюс устройства защиты от тока утечки — это требование современных норм и элементарная забота о безопасности семьи, электрических щитов и сохранности бытовых приборов и оборудования.
Изображение подготовлено с помощью нейросетевых технологий
Какой вводной автомат ставить в частный дом
Вводной автомат — это первая линия обороны всего дома, и ошибка при его выборе куда серьезнее, чем неправильный номинал на одной группе автоматов. Здесь важно не полагаться на «глазок» или совет соседа, а отталкиваться от конкретной цифры — выделенной мощности, которую вам согласовала энергосбытовая компания. Разберем, какой автомат ставить на вводе в частном доме, чтобы и защита работала, и свет не гас при каждом включении стиральной машины.
Расчет номинала для 220В и 380В
Для однофазной сети 220В ток рассчитывается по формуле I=P/(U×cosφ), а для трехфазной сети 380В — по формуле I=P/(√3×U×cosφ). Коэффициент мощности cosφ для жилого дома обычно принимают равным 0,95-0,98, но для простоты расчетов многие электрики берут cosφ=1, получая небольшой запас. Возьмем пример: дом на 10 кВт в сети 220В. Считаем: I=10000/220=45,4 А, значит ближайший стандартный номинал автомата на вводе для этого дома — 50А.
Теперь тот же дом, но с выделенной мощностью 15 кВт в сети 380В: I=15000/(1,732×380)=22,8 А, и здесь на вводе достаточно автомата на 25А. Разница ощутима: при трехфазном подключении та же суммарная мощность распределяется на три фазы, поэтому ток на каждой фазе получается почти в три раза меньше, чем при однофазном варианте сети. Именно поэтому дома с мощными электроплитами, теплыми полами и котлами часто подключают именно по трехфазной схеме сети — это позволяет использовать более тонкий кабель и менее массивные автоматы при той же суммарной мощности потребителей.
Согласование с энергосбытом
Номинал вводного автомата должен соответствовать не желаемой, а официально выделенной мощности дома, зафиксированной в договоре техприсоединения. Если энергосбыт согласовал вам 15 кВт, а вы поставили на вводе автомат на 63А, рассчитанный на 25-30 кВт, — при проверке это расценят как самовольное превышение лимита, что грозит штрафом или отключением до устранения нарушения.
Технические условия (ТУ), которые выдает сетевая компания, содержат конкретные цифры мощности, сечение кабеля и рекомендуемый номинал автомата — сверяйтесь именно с ними, а не с собственными расчетами «на будущее». Если планируете подключать мощную технику позже, оптимальный путь — заранее подать заявку на увеличение выделенной мощности дома, а не рисковать конфликтом с энергосбытом задним числом.
Нормативная база здесь на стороне сетевой организации, и переиграть ситуацию в свою пользу постфактум не получится, поэтому и кабель, и автомат на вводе подбирайте строго по официальным цифрам.
Селективность вводного и групповых автоматов
Селективность — это возможность системы автоматов отключать только аварийный участок сети, не затрагивая остальной дом. Если короткое замыкание случилось в розеточной линии кухни, должен отключиться только групповой автомат этой линии, а не автомат на вводе, оставляющий без света весь дом. Чтобы это работало, номинал вводного автомата берут с запасом относительно суммы номиналов групповых линий — обычно в полтора-два раза выше самого крупного группового автомата, а по времени срабатывания вводной автомат должен быть медленнее.
Совет: если самая мощная группа в доме защищена автоматом на 32А, а к ней подведен кабель соответствующего сечения, автомат на вводе стоит подбирать минимум на 50А с характеристикой С, чтобы гарантированно сохранялась селективность между вводным и групповыми автоматами.
Алгоритм выбора автомата на вводе:
- узнайте точную выделенную мощность дома из договора с энергосбытом,
- рассчитайте ток по формуле для вашей сети — однофазной или трехфазной,
- подберите ближайший больший стандартный номинал автомата из ряда 16, 20, 25, 32, 40, 50, 63А.
Не забывайте и про сечение кабеля — оно должно быть согласовано с выбранным номиналом автомата, иначе даже исправный автомат на вводе не защитит кабель и всю проводку дома от перегрева. Если расчетный ток оказался между двумя стандартными значениями, всегда берите автомат большего номинала — но строго в пределах согласованной мощности, а не с произвольным запасом сверху.
Какие автоматы нужно ставить на группы потребителей
Когда доходит до распределительных линий, вопрос какие автоматы нужно ставить в частном доме перестает быть абстрактным — перед вами конкретные группы потребителей со своей мощностью и своим характером нагрузки. Здесь работает простое правило: чем мощнее и «капризнее» прибор, тем более обособленной должна быть его линия с отдельным автоматом. Разберем по порядку, какой автомат ставить на каждую типовую группу в доме.
Автомат на освещение и розетки
Для линии освещения обычно достаточно автомата номиналом 10А, реже 16А, с характеристикой B или C — сама нагрузка здесь невелика, а пусковые токи у ламп минимальны. Кабель под освещение берут медный сечением 1,5 мм², и такое сочетание сечение-номинал автомата полностью соответствует нормам нагрева жил. Розеточные группы — другая история: здесь стандарт — автомат на 16А с медным кабелем сечением 2,5 мм².
Розетки принято разделять по комнатам или функциональным зонам дома: отдельная группа на кухню со своим автоматом, отдельная на спальни, отдельная на гостиную, а иногда и на каждую комнату по отдельности со своим автоматом, если площадь дома позволяет. На одну розеточную линию 16А комфортно вешать 8-10 розеток при условии, что одновременная нагрузка на кабель не превышает его возможности.
Важно: нельзя ставить автомат большего номинала, чем позволяет сечение кабеля — если провод 2,5 мм² рассчитан на 16А, то автомат на 20 или 25А не защитит его от перегрева, а просто позволит проводке плавиться незаметно для вас.
Автомат для мощной бытовой техники
Мощные потребители — это отдельная категория, где ошибка в номинале автомата обходится дороже всего. Для электроплиты и варочной панели ставят автомат на 25-32А с кабелем сечением 4-6 мм², в зависимости от суммарной мощности конфорок и нагрузки на линию. Духовой шкаф, если он вынесен отдельно от варочной панели, обычно получает свою линию с автоматом на 16-20А.
Стиральная машина и бойлер традиционно защищаются автоматом на 16А с кабелем 2,5 мм² — этого достаточно для нагревательного элемента и мотора при типичной нагрузке. Кондиционер, в зависимости от мощности сплит-системы, получает автомат 16-20А. Главный принцип прост: для каждого мощного прибора нужна отдельная линия с собственным автоматом, а не подключение через общую розеточную группу дома.
Изображение подготовлено с помощью нейросетевых технологий
Причина очевидна — если варочную панель или бойлер посадить на общую группу с розетками спальни, автомат будет либо постоянно выбивать при одновременной работе приборов и росте нагрузки, либо, что хуже, кабель будет перегреваться незаметно для хозяев. Чем выше мощность прибора, тем больше номинал автомата и толще сечение кабеля — никаких исключений здесь быть не должно.
Таблица соответствия номинала автомата и сечения кабеля
Соберем ключевые цифры вместе:
- Номинал автомата: 10А. Сечение медного кабеля: 1,5 мм². Максимальная мощность: около 2,2 кВт. Назначение: линия освещения.
- Номинал автомата: 16А. Сечение медного кабеля: 2,5 мм². Максимальная мощность: около 3,5 кВт. Назначение: розеточная линия, стиральная машина, бойлер.
- Номинал автомата: 20А. Сечение медного кабеля: 2,5-4 мм². Максимальная мощность: около 4,4 кВт. Назначение: кондиционер, духовой шкаф, мощная розеточная группа.
- Номинал автомата: 25А. Сечение медного кабеля: 4 мм². Максимальная мощность: около 5,5 кВт. Назначение: варочная панель, компактная электроплита.
- Номинал автомата: 32А. Сечение медного кабеля: 6 мм². Максимальная мощность: около 7 кВт. Назначение: электроплита большой мощности.
При подборе автомата важно учитывать не только заявленную мощность прибора и уровень нагрузки на линию, но и допустимый ток самого кабеля — если сечение жилы не соответствует номиналу автомата, проводка в доме будет греться даже при исправном автомате, а это прямой путь к оплавлению изоляции кабеля и пожару. Правильно подобранный автомат на каждую линию — залог того, что защита сработает вовремя, а не станет формальностью на щите.
Типичные ошибки при выборе и монтаже автоматов
Автомат большего номинала, чтобы не выбивало
Самая распространенная ошибка — поставить автомат большего номинала вместо того, чтобы разобраться в причине срабатывания защитного автомата от перегрузки по току. Логика понятна: автомат постоянно отключает линию, это раздражает, и вместо анализа нагрузки по току в щиток летит автомат на 25 или 32А вместо положенных 16А.
Последствие одно и то же — кабель сечением 2,5 мм² перестает быть защищен автоматом от перегрева при росте тока, изоляция плавится незаметно для хозяев, и риск пожара растет с каждым включением мощного прибора. Верным решением будет развести нагрузку по отдельным линиям или заменить кабель на более толстый, но никогда не компенсировать нехватку сечения кабеля завышенным номиналом автомата.
Несоответствие номинала автомата сечению кабеля
Эта ошибка часто идет рука об руку с предыдущей, но встречается и самостоятельно — например, при использовании остатков кабеля с прошлого ремонта без пересчета номинала автомата под допустимый ток жилы. Итог — автомат физически не может защитить кабель, потому что рассчитан на больший ток, чем выдерживает жила. Всегда сверяйтесь с таблицей соответствия сечения кабеля, допустимого тока и номинала автомата перед монтажом, а не полагайтесь на память или советы из интернета без проверки.
Отсутствие селективности между автоматами
Когда номинал вводного автомата равен или ниже номинала самого мощного группового автомата, при аварии на одной линии срабатывает автомат на вводе, и отключается весь дом, а не только проблемный участок с поврежденным кабелем. Это не просто неудобство — при частых ложных отключениях вводного автомата растет износ контактов и повышается риск отказа автомата при реальном коротком замыкании и резком скачке тока.
Решение — закладывать селективность автоматов на этапе проектирования щитка, ориентируясь на разницу минимум в полтора-два раза между номиналами вводного и групповых автоматов с учетом распределения нагрузки и тока по линиям.

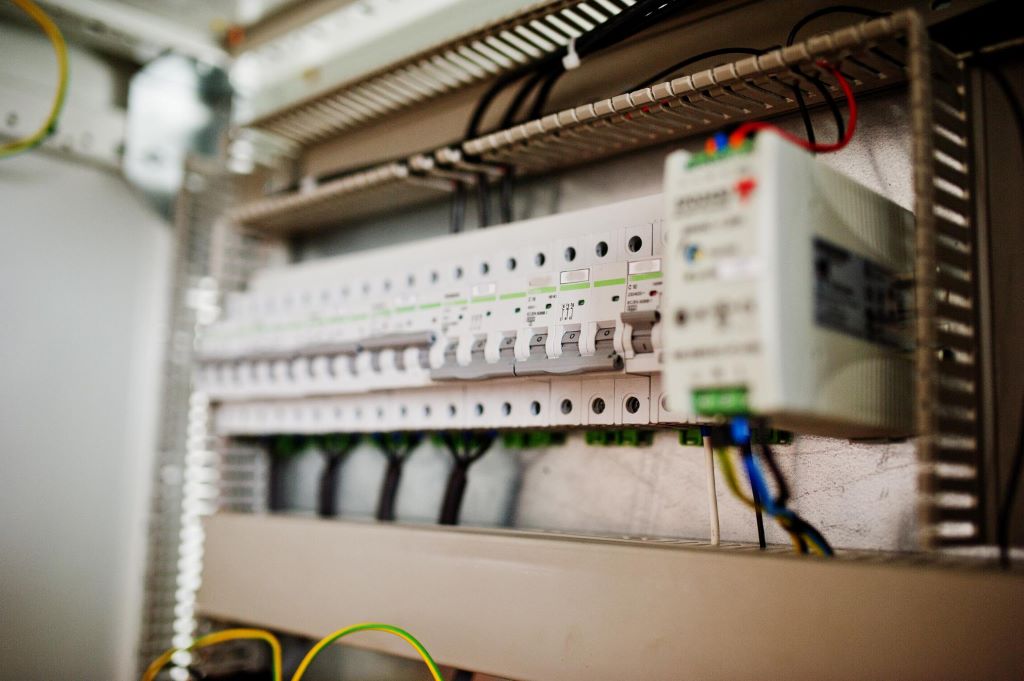

Экономия на дифавтоматах и УЗО во влажных зонах
Попытка сэкономить на защите ванной, кухни или уличных розеток оборачивается прямой угрозой поражения током при утечке через влажную поверхность. Обычный автомат такую ситуацию не увидит вообще — этот автомат реагирует только на перегрузку кабеля по току и короткое замыкание, а не на утечку тока на землю, поэтому для кабеля во влажных зонах нужен именно дифавтомат или УЗО.
Фото: ASphotofamily / magnific.com
Неправильный выбор характеристики срабатывания
Установка характеристики B там, где нужна C, приводит к ложным отключениям автомата при пуске техники с высоким пусковым током и резким скачком нагрузки на кабель. Обратная ошибка — характеристика D на обычной розеточной линии — снижает чувствительность защиты по току и увеличивает время реакции автомата при аварии на кабеле. Выбор автомата по характеристике должен опираться на тип нагрузки, значение пускового тока и сечение кабеля, а не на то, какой автомат оказался в наличии в магазине.
Часто задаваемые вопросы об установке автоматов в частном доме
Можно ли поставить автомат большего номинала, чтобы не выбивало?
Нет, так делать нельзя ни при каких обстоятельствах. Автомат подбирается строго под сечение кабеля, а не под желание избавиться от отключений — если кабель 2,5 мм² рассчитан на автомат номиналом 16А, замена его на модель с номиналом 25А оставит проводку без защиты от перегрева. Причину частых срабатываний автомата нужно искать в перегрузке линии или в неисправности прибора, а не маскировать её завышенным номиналом автомата. Правильный путь — развести мощные потребители по отдельным группам или заменить кабель на более толстый.
Какой номинал вводного автомата для дома на 15 кВт?
Если дом подключен по трехфазной схеме 380В, расчетный ток составит около 23А, значит для такого дома подойдет вводной автомат на 25А. При однофазном подключении 220В та же мощность даст силу тока около 68А, и здесь потребуется автомат на 63-80А в зависимости от конкретной схемы дома и сечения кабеля. Точный номинал автомата всегда сверяйте с техническими условиями от энергосбытовой компании, а не только с собственным расчетом. Разница по силе тока между однофазным и трехфазным вариантом при одинаковой мощности бывает почти трехкратной.
Нужен ли дифавтомат вместо обычного автомата?
Всё зависит от зоны, которую защищает линия и кабель. Для сухих помещений дома вроде спальни или гостиной обычного автомата достаточно, а вот для ванной, кухни, бани и уличных розеток дифавтомат обязателен — он реагирует на утечку тока, которую простой автомат просто не видит. Дифавтомат можно заменить связкой из обычного автомата и отдельного УЗО, разница только в компактности щита. Экономить на этой защите во влажных зонах дома не стоит — риск поражения током того не оправдывает.
Почему выбивает автомат при включении мощного прибора?
Чаще всего причина в превышении номинала линии — например, чайник, микроволновка и обогреватель одновременно работают на одной группе розеток с автоматом 16А, а кабель не рассчитан на такую силу тока. Второй частый вариант — прибор с высоким пусковым током подключен к автомату с характеристикой B, которая слишком чувствительна к кратковременным скачкам тока.
Проверьте суммарную мощность всех устройств на линии и сравните силу тока с максимально допустимой для данного номинала автомата. Если прибор мощный и используется регулярно, разумнее вывести его через отдельный кабель на отдельную линию с автоматом подходящего номинала и характеристикой C.
