Проходной выключатель: что это такое и как работает
04.09.2026
385
Сохранить статью:
О чем речь? Проходной выключатель — это устройство, которое позволяет управлять одним источником света из двух или нескольких точек. В отличие от обычного выключателя, он не разрывает цепь, а переключает ток между контактами. Такая схема делает освещение удобнее и помогает избежать лишних перемещений в темноте.
В каких случаях необходим? Проходной выключатель особенно полезен в длинных коридорах, на лестницах, в спальнях и помещениях с несколькими входами. С его помощью свет можно включить в одной точке, а выключить в другой. Это практичное решение повышает комфорт и безопасность, а при грамотном использовании помогает экономить электроэнергию.
Что такое проходной выключатель и как он работает
Проходной выключатель — это устройство, которое позволяет управлять одним светильником сразу с двух разных мест. Представьте лестницу между этажами: включили свет внизу, поднялись наверх, погасили — и не нужно спускаться обратно в темноте.
Главное отличие от обычного выключателя — принцип работы. Обычный прибор просто разрывает цепь: щёлкнули клавишей — контакт разомкнулся, свет погас. Проходной выключатель работает иначе: он не разрывает цепь полностью, а переключает фазу между двумя проводами. Внутри у него другая схема контактов, хотя снаружи такой прибор часто выглядит точно так же, как привычная клавиша на стене. Отличить его на глаз получится не всегда — важно смотреть на маркировку и количество клемм сзади.
Принцип работы и схема подключения
Чтобы понять схему подключения проходного выключателя, представьте два прибора, соединённых между собой парой проводов. Фазный провод от электрощита приходит на общий контакт первого выключателя. От этого же прибора отходят ещё два провода — они идут ко второму выключателю через трёхжильный кабель. Получается своеобразный мостик между двумя точками управления.
Внутри каждого выключателя есть подвижный контакт, который при нажатии клавиши переключается на одну из двух жил. Если оба прибора находятся в согласованном положении — цепь замкнута, и лампочка горит. Стоит переключить любой из них — путь тока меняется, цепь разрывается, и свет гаснет. Точно так же работает и обратное включение: переключили клавишу — фаза снова нашла дорогу до лампы.
Важно понимать: сам проходной выключатель не отвечает за включение или выключение напрямую. Он лишь меняет направление, по которому идёт ток. Именно поэтому пара таких приборов и даёт возможность управлять светом с двух точек одновременно, без дополнительных модулей и сложной электроники.
Где применяется проходной выключатель
Чаще всего такая схема выручает в длинных коридорах: зашли с одной стороны, включили свет, дошли до другого конца — выключили, не разворачиваясь. То же самое актуально для лестницы между этажами: свет включают внизу, а гасят уже наверху, что особенно ценят семьи с детьми и пожилыми людьми в доме.
Ещё один частый случай — спальня с двумя точками управления: одна клавиша у двери, вторая прямо у кровати. Вечером не приходится вставать, чтобы погасить свет, — достаточно протянуть руку к выключателю рядом с подушкой. Похожая логика работает и в больших комнатах с двумя входами, а также в гараже с двумя дверями, когда заезжаешь с одной стороны, а выходишь с другой.
Во всех этих ситуациях обычный выключатель заставил бы возвращаться назад или идти через тёмное помещение. Проходной вариант решает эту проблему за счёт удобства и экономии времени — небольшая деталь, а разница в комфорте ощущается сразу, особенно если пользоваться такой схемой каждый день.
Виды проходных выключателей и отличие от других типов
Прежде чем разбирать конкретные модели, стоит навести порядок в терминах. Переключатель — это проходной выключатель, то есть одно и то же устройство под разными названиями, и путаницы здесь быть не должно. А вот перекрестный выключатель — это проходной уже совсем другой прибор по назначению, хотя работает он в связке с проходными и без них смысла не имеет. Разберёмся по порядку, чтобы в магазине вы точно знали, что просить у продавца.
Главное отличие проходного прибора от обычного выключателя — в логике разрыва цепи. Обычный выключатель просто размыкает провод: щёлкнули — контакт разошёлся, свет погас, и включить его можно только этим же прибором. Проходной устройство переключает фазу между двумя жилами, поэтому управлять светом получается сразу с двух точек. Для наглядности сравним оба варианта:
- Обычный выключатель: один провод, одна точка управления, простая схема на два контакта.
- Проходной выключатель: трёхжильный кабель между приборами, две точки управления, три контакта на корпусе.
- Перекрестный выключатель: устанавливается между проходными, работает только в паре с ними, имеет четыре контакта.
Изображение подготовлено с помощью нейросетевых технологий
По количеству клавиш проходные модели делятся на одноклавишные и двухклавишные, и выбор между ними зависит от того, сколько групп освещения нужно контролировать в конкретном помещении. Ниже разберём каждый тип подробнее, чтобы вы понимали разницу не только на словах, но и на практике.
Одноклавишный проходной выключатель
Одноклавишный проходной выключатель — самый распространённый вариант, который управляет одной точкой света из двух разных мест. Речь идёт об одной лампе или одной группе ламп, подключённых в единую линию. Конструктивно прибор простой: одна клавиша снаружи и три контакта на корпусе сзади — общий и два переключающих.
Типичный пример применения — лампа в коридоре или на лестнице между этажами. Включили свет внизу, поднялись, погасили наверху — классическая бытовая ситуация, ради которой такие приборы и покупают чаще всего. Для одной точки освещения этого типа вполне достаточно, и переплачивать за более сложные модели нет смысла.
Двухклавишный проходной выключатель
Двухклавишный проходной выключатель — это фактически два независимых проходных механизма, собранных в одном корпусе. Каждая клавиша отвечает за свою линию освещения, и обе линии управляются из двух точек одновременно.
Применяют такую модель там, где нужно разделить свет на зоны: например, большая комната с двумя группами ламп или люстра с двумя режимами яркости. Управлять обеими линиями можно с двух точек входа в помещение — скажем, от двери и от противоположной стены. Это удобно, когда одна часть комнаты используется для работы, а другая — для отдыха, и хочется включать их отдельно.
Перекрестный выключатель и его роль
Здесь чаще всего и возникает путаница между проходных и перекрестных моделей. Перекрестный выключатель не заменяет проходной, а дополняет его: устанавливается между двумя проходными приборами, если точек управления нужно больше двух. Конструктивно он отличается четырьмя контактами вместо трёх и просто меняет местами пару проводов внутри линии, не трогая саму логику включения света.
Если нужно управлять освещением из трёх мест, схема выглядит так: два проходных выключателя по краям и один перекрестный между ними. Для четырёх точек управления добавляется ещё один перекрестный, для пяти — ещё, и так далее. Количество перекрестных моделей всегда на единицу меньше, чем число дополнительных точек управления сверх двух базовых. Такая схема часто встречается в длинных коридорах с несколькими входами или на лестницах в трёхэтажных домах.
Встраиваемый проходной выключатель
Встраиваемый проходной выключатель монтируется в подрозетник, спрятанный в стене, поэтому проводка остаётся полностью скрытой. Снаружи виден только аккуратный корпус с клавишей, а вся коммутация проводов происходит внутри стены. Это самый распространённый вариант для жилых помещений с капитальными или гипсокартонными стенами, куда подрозетник устанавливается заранее.
В отличие от накладного исполнения, которое крепится прямо на поверхность стены и подходит для деревянных домов или гаражей, встраиваемый вариант выглядит более эстетично и подходит для квартир, спален и коридоров с уже готовой отделкой.
Схемы подключения проходных выключателей
Схемы подключения проходных выключателей на первый взгляд кажутся запутанными, особенно если раньше вы не держали в руках ничего сложнее обычной клавиши. На деле логика довольно простая, если разбирать её по шагам, а не пытаться охватить сразу всю картину.
Общий принцип для любой схемы такой: фаза от распределительной коробки приходит на общий контакт первого выключателя. Между первым и вторым выключателем прокладываются два провода — это те самые переключающие линии, по которым фаза «путешествует» в зависимости от положения клавиш. С выхода второго выключателя провод идёт к светильнику.
Нулевой провод при этом подключается напрямую от распределительной коробки к лампе, минуя оба выключателя — он вообще не участвует в переключении, только замыкает цепь на обратном пути.
Фото: magnific / magnific.com
Если представлять это визуально для схемы или иллюстрации: слева рисуем распределительную коробку, от неё одна линия фазы уходит к первому выключателю, отдельная линия нуля — напрямую к патрону лампы.
От первого выключателя вниз или вбок отходят две параллельные линии к второму выключателю — это и есть переключающие провода, их удобно рисовать разным цветом или пунктиром, чтобы отличать от общей фазы. От второго выключателя одна линия идёт к лампе, замыкая цепь. Стрелками можно показать два возможных пути тока в зависимости от положения клавиш.
Схема управления с двух мест
Классический пример на два выключателя выглядит так. Шаг первый: фаза из распределительной коробки заходит на общий контакт первого выключателя. Шаг второй: между двумя проходными приборами прокладывается кабель с двумя жилами — это переключающие провода, которые связывают первый и второй выключатель. Шаг третий: с выхода второго выключателя провод тянется к светильнику. Шаг четвёртый: нулевой провод соединяется напрямую с лампой, минуя оба выключателя.
Логика работы такая: у каждого выключателя внутри есть подвижный контакт, переключающийся между двумя линиями. Когда положение контактов в обоих приборах «совпадает» по маршруту тока, цепь замкнута и лампа горит. Любое переключение любой из двух клавиш меняет маршрут — и свет либо загорается, либо гаснет, независимо от того, какой из двух выключателей нажали.
Пример знакомый почти каждому: включили свет у входа в коридор, дошли до конца, выключили там же — свет не остался гореть за спиной. Это и есть управление между двумя точками в чистом виде, самая простая и самая частая задача в квартирах и частных домах.
Схема управления с трех и более мест
Когда точек управления нужно больше двух, между двумя проходными выключателями добавляется перекрестный. Он подключается уже не тремя, а четырьмя проводами: две линии заходят от первого проходного выключателя, две линии выходят к второму. Внутри перекрестный прибор меняет местами пару проводов при переключении клавиши, сохраняя общую логику цепи.
Правило простое: количество перекрестных выключателей всегда равно количеству дополнительных точек управления сверх двух базовых. Нужно управлять светом из трёх мест — ставим один перекрестный между двумя проходными. Из четырёх мест — два перекрестных подряд. Из пяти — три, и так далее по нарастающей.
Пример из жизни: большой дом с тремя входами в один коридор или длинный проход с тремя дверями по пути. В каждой точке стоит свой выключатель, и человек может включить свет у одной двери, а погасить у любой другой — маршрут тока просчитан заранее через всю цепочку приборов.
Маркировка и цвет проводов
При любой схеме важно не путать провода на этапе монтажа, поэтому существует цветовая кодировка:
- фазный провод — обычно коричневый, красный или чёрный;
- нулевой провод — голубой или синий;
- защитное заземление — желто-зелёный, всегда отдельно от остальных.
Перед началом работы обязательно обесточьте линию на щитке и проверьте отсутствие напряжения индикатором — это правило действует при любой из описанных схем, независимо от количества точек управления.
Как выбрать и установить проходной выключатель
Когда с теорией и схемами разобрались, остаётся самый интересный этап — взять инструмент в руки и установить проходной выключатель самостоятельно. Ничего страшного в этом нет, если действовать по порядку и не пропускать шаг с обесточиванием сети. Ниже разберём, что купить, как подключить и каких ошибок избежать, чтобы результат порадовал с первого раза.
Материалы и инструменты для монтажа
Понадобятся сами проходные выключатели — минимум два, если планируете управлять освещением с двух точек, либо больше для схемы с перекрестным прибором. Кабель берите трёхжильный, сечение выбирайте по нагрузке: для обычного освещения квартиры хватает сечения 1,5 квадратных миллиметра, для более мощных групп света лучше взять 2,5.

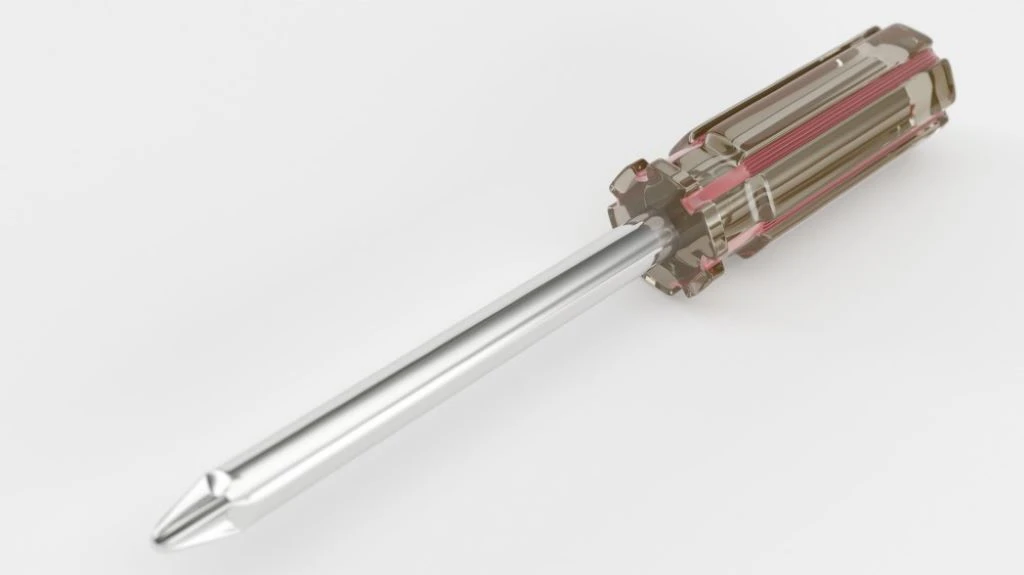

Дополнительно пригодятся подрозетники под встраиваемый монтаж, крестовая отвертка для сборки корпуса, индикаторная отвертка для проверки напряжения, изолента или клеммные колодки для соединений в распределительной коробке. Если проводка скрытая и штробы ещё не готовы, потребуется перфоратор для прокладки кабеля в стене. Список компактный, а покупка всего сразу экономит время и нервы в процессе монтажа.
Фото: kjpargeter / magnific.com
Пошаговая инструкция подключения
Первый и главный шаг — обесточить квартиру или конкретную линию на щитке, затем проверить отсутствие напряжения индикаторной отверткой. Дальше действуйте по порядку:
- Найдите в распределительной коробке провода фазы, нуля и переключающие жилы, промаркируйте их изолентой разного цвета или маркером.
- Если проводка скрытая, проштробите стену по намеченной трассе и уложите кабель до мест установки выключателей.
- Установите подрозетники в нужных точках, если выбрали встраиваемый вариант.
- Подключите каждый выключатель по схеме: общий контакт к фазе или к линии от соседнего прибора, переключающие жилы — между собой.
- Соедините все провода в распределительной коробке, используя клеммы или скрутки с изолентой.
- Включите автомат на щитке и проверьте работу — включить свет с одной точки, дойти до второй и выключить там же.
Аккуратность соединений напрямую влияет на надёжность работы всей цепи. Маркировка жил перед началом монтажа экономит время и избавляет от путаницы, особенно если между выключателями несколько метров кабеля и провода приходится тянуть через штрабы в разных комнатах.
Частые ошибки при подключении
Новички чаще всего путают линии между двумя выключателями — переключающие провода случайно меняют местами, из-за чего свет включается не с той клавиши, с какой ожидалось. Решение простое: перед соединением промаркировать каждую жилу и свериться со схемой ещё раз.
Вторая распространённая ошибка — неправильное определение общего контакта на корпусе прибора, из-за чего вся цепь работает не так, как задумано. Проверить контакты можно мультиметром в режиме прозвонки до подачи напряжения.
Третья и самая опасная ошибка — работа под напряжением без обесточивания сети. Это прямой риск замыкания и удара током, поэтому автомат на щитке отключается всегда, без исключений, а отсутствие напряжения проверяется индикаторной отверткой.
Ещё две частые проблемы — использование кабеля неподходящего сечения, что грозит перегревом проводки под нагрузкой, и отсутствие маркировки проводов, из-за чего монтаж превращается в угадайку. Избежать этих ошибок помогает простое правило: сечение кабеля подбирается заранее по мощности нагрузки, а каждая жила подписывается или помечается цветом ещё до того, как провода лягут в штробу или подрозетник.
Часто задаваемые вопросы о проходном выключателе
Чем проходной выключатель отличается от обычного?
Обычный выключатель просто разрывает электрическую цепь: щёлкнули клавишей — контакт разошёлся, и включить свет заново можно только тем же прибором. Проходной выключатель работает иначе — он переключает фазу между двумя жилами, поэтому управлять освещением получается сразу с двух точек. Внешне оба прибора почти неотличимы, разница видна на клеммах сзади: у обычного два контакта, у проходного — три. Именно поэтому при покупке важно смотреть не на внешний вид, а на маркировку и схему на упаковке.
Можно ли сделать обычный выключатель проходным?
Нет, переделать обычный выключатель в проходной нельзя — это разные устройства с разной внутренней конструкцией контактов. Обычный прибор физически не имеет второй пары клемм для переключающих проводов, поэтому никакая перепайка тут не поможет. Единственное решение — купить новый проходной выключатель и заменить старый прибор полностью. Стоят такие модели немного дороже обычных, но разница в цене окупается удобством использования в коридорах, спальнях и на лестницах.
Как называется выключатель для управления из трех мест?
Для схемы с тремя точками управления используется связка из двух проходных выключателей и одного перекрестного между ними. Перекрестный выключатель сам по себе не работает и устанавливается только между двумя проходными приборами. Его отличительная особенность — четыре контакта на корпусе вместо трёх, через которые он меняет местами пару проводов при нажатии клавиши. Такая схема часто встречается в длинных коридорах с несколькими входами или на лестницах между тремя этажами.
Сколько точек управления можно организовать?
Теоретически количество точек управления освещением не ограничено, всё зависит от числа установленных перекрестных выключателей. Базовая схема с двумя проходными приборами даёт управление из двух мест, а каждый дополнительный перекрестный выключатель между ними добавляет ещё одну точку. Для четырёх точек понадобится два перекрестных прибора, для пяти — три, и так далее по нарастающей. На практике в жилых домах редко требуется больше трёх-четырёх точек, но сама схема легко масштабируется под любые задачи.
