Дифавтомат или УЗО: что лучше выбрать

В чём разница? УЗО реагирует исключительно на утечку тока — это помогает предотвратить поражение человека электричеством. Дифавтомат объединяет функции УЗО и автоматического выключателя: он защищает и от утечки тока, и от перегрузок, и от коротких замыканий. Благодаря расширенному функционалу дифавтомат может заменить сразу два устройства, но это влияет на его стоимость и особенности монтажа.

Кому будет полезна эта статья? Статья пригодится владельцам квартир и частных домов, которые планируют ремонт или обновление электропроводки. Она будет полезна электрикам-любителям, желающим разобраться в нюансах выбора защитных устройств. Также материал поможет профессиональным электромонтажникам быстро освежить знания и грамотно консультировать клиентов.

Что такое УЗО и дифавтомат

Прежде чем разбираться, чем АВДТ отличается от связки «автоматический выключатель плюс защитное устройство», стоит понять, зачем эти приборы вообще стоят в щитке. Оба варианта защищают дом, но от разных угроз, и это принципиальный момент, который снимает половину путаницы у новичков.

Зачем нужна защита в электрощитке

Электропроводка в доме постоянно подвержена двум типам риска. Первый — это короткое замыкание и перегрузка сети, когда провода нагреваются выше нормы и могут загореться. Второй — это утечка тока на корпус прибора или на землю, из-за которой человек может получить удар током, просто прикоснувшись к стиральной машине или включенному чайнику.

Для каждой угрозы существует свой прибор. Автоматический выключатель следит за силой тока в проводах и отключает линию, если она превышена. Устройство защитного отключения следит не за силой тока, а за его балансом и реагирует на утечку, даже минимальную, которую человек может не заметить, но которая опасна для жизни.

Как работает устройство защитного отключения

Представьте водопроводную трубу с двумя счетчиками воды: на входе и на выходе. Если из трубы нет утечек, показания счетчиков совпадают. Если где-то есть трещина, вода уходит в сторону, и показания начинают расходиться.

Защитное устройство работает по такому же принципу, только вместо воды оно измеряет силу тока. Внутри прибора стоит дифференциальный трансформатор, который сравнивает ток, идущий по фазному проводу, с током, возвращающимся по нулевому. В исправной цепи эти значения равны. Как только появляется утечка тока — например, человек прикоснулся к оголенному проводу или влага попала на клеммы, — часть тока уходит в землю, минуя ноль. Расцепитель дифференциального узла фиксирует эту разницу и мгновенно обесточивает линию, обычно за доли секунды.

Порог срабатывания измеряется в миллиамперах. Для бытовых линий чаще применяют приборы с током отключения 30 мА — этого достаточно, чтобы защитить человека от смертельного поражения. Для влажных помещений (ванна, баня) обычно применяют устройства с током утечки 30 мА для розеток; 10 мА используют только в особо чувствительных зонах, например, рядом с водой.

Важно понимать: защитное устройство не спасает провода от перегрева при коротком замыкании или перегрузке. Оно ловит только разницу токов, а не их абсолютное значение. Поэтому само по себе устройство защитного отключения без автоматического выключателя ставить нельзя — при коротком замыкании сгорит именно УЗО, а не автомат.

Дифференциальный автомат (АВДТ) — устройство, объединяющее функции автоматического выключателя и УЗО в одном корпусе.

АВДТ, или дифференциальный автомат, появился как логичное решение этой проблемы. Это устройство объединяет в одном корпусе функции автоматического выключателя и устройства защитного отключения.

Проще говоря, это конструктор из двух модулей дифференциального типа, собранный производителем в единый блок. Внутри работают сразу два механизма защиты:

• тепловой и электромагнитный расцепитель — отключает линию при перегрузках и коротких замыканиях тока, как обычный автоматический выключатель;
• дифференциальный узел — отключает линию при утечке тока, как отдельное защитное устройство.

Такая связка удобна там, где нужно поставить полноценную защиту, но не хочется занимать в щитке место под два отдельных прибора. АВДТ физически компактнее пары «выключатель плюс устройство защитного отключения», хотя по стоимости чаще выходит дороже, если считать за одну защищаемую линию.

Скачать каталоги

Скачать каталоги

Скачать каталоги

Для новичка удобно запомнить простую аналогию: если защитное устройство — это охранник, который следит только за балансом тока, а автоматический выключатель — сторож, который следит только за перегревом провода, то дифференциальный автомат — это один человек, совмещающий обе должности. Он справляется с обеими задачами благодаря объединенному узлу дифференциального контроля тока, но стоит его услуг обычно чуть дороже, чем нанять двух специалистов по отдельности, хотя занимает меньше места на посту.

Оба прибора решают задачу защиты человека и проводки от разных видов тока, но делают это по-разному, и именно от этого различия зависит, что выгоднее поставить в конкретной точке дома — отдельную пару приборов или единый АВДТ.

В чем разница между УЗО и дифавтоматом

Функционал

УЗО реагирует только на разницу токов между фазным и нулевым проводником. Как только человек касается оголённого провода или изоляция кабеля повреждена и ток «утекает» в землю, УЗО отключает линию за доли секунды. Но при этом УЗО совершенно безразлично к перегрузке сети или короткому замыканию — оно просто не видит эти угрозы. Поэтому УЗО всегда ставят в паре с обычным автоматическим выключателем, который берёт на себя защиту от перегрузки и КЗ.

Дифавтомат объединяет обе функции сразу. Внутри одного корпуса стоят и модуль защиты от утечки, и тепловой с электромагнитным расцепителем для защиты от перегрузки и короткого замыкания. Отсюда и название — дифференциальный автомат. Если разбираться, УЗО или дифавтомат в чем разница на бытовом уровне, представьте: УЗО — это охранник, который следит только за утечкой воды из трубы, а это устройство — тот же охранник плюс пожарный, который следит ещё и за перегревом самой трубы.

Место в щитке

Дифавтомат занимает одно модульное место в щитке — то есть столько же, сколько обычный однополюсный автомат. Связка «автомат плюс УЗО» требует минимум два модуля: один под автомат, один под УЗО. Для щитка с большим количеством групп — а в частном доме их обычно много: свет, розетки, кухня, баня, гараж — эта разница в занимаемом месте становится существенной.

Пример расчёта места:

• 10 групп на дифавтоматах — 10 модулей в щитке
• 10 групп на связке автомат+УЗО — 20 модулей плюс вводной автомат и УЗО

Если щиток компактный или уже частично заполнен, такие устройства становятся практичным решением просто по причине нехватки места на DIN-рейке.

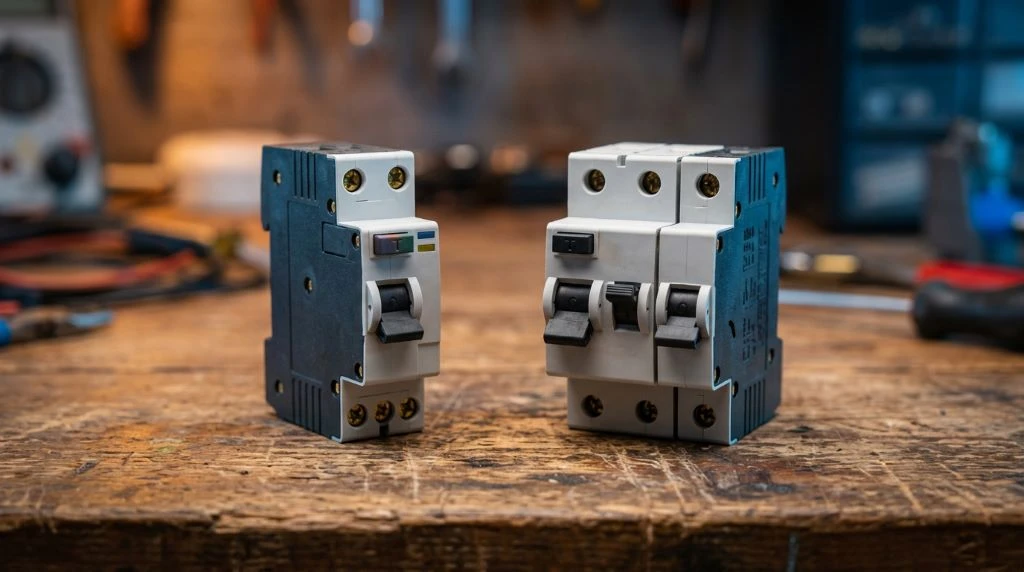

Маркировка и визуальные отличия на корпусе

Отличить УЗО от дифавтомата можно визуально, даже не читая паспорт устройства. У УЗО на лицевой панели есть кнопка «Тест» и надпись с параметрами тока утечки, например 30 мА или 100 мА, но нет обозначения номинала автоматического выключателя — то есть нет буквы С16, С25 и подобных.

У этого устройства на корпусе одновременно присутствуют:

• Буквенно-цифровое обозначение номинала и характеристики срабатывания, например C16, C25
• Значение тока утечки, обычно 10 или 30 мА
• Кнопка «Тест» для проверки исправности
• Иногда дополнительная кнопка возврата после срабатывания

Ещё один визуальный ориентир: у дифавтомата на схеме внутри корпуса нарисован не только дифференциальный трансформатор, но и тепловой расцепитель — это можно увидеть на наклейке с электрической схемой.

Изображение подготовлено с помощью нейросетевых технологий

Типичные ошибки начинающих монтажников

Разбираясь, дифавтомат или узо что лучше поставить, новички часто допускают одни и те же промахи:

• Ставят УЗО без автомата, полагая, что оно защитит от всего — линия остаётся без защиты от КЗ
• Путают номинал тока утечки с номиналом тока нагрузки и подбирают неверный дифавтомат
• Устанавливают дифавтомат на группу с большим пусковым током, например на насос в бане, без учёта времени задержки, из-за чего происходят ложные срабатывания
• Экономят на количестве устройств и ставят один дифавтомат на всю квартиру вместо разделения по группам, что при срабатывании обесточивает весь дом

Почему связка «автомат+УЗО» удобнее для ремонта, а дифавтомат — компактнее

Тут стоит смотреть с двух сторон. Связка автомат плюс УЗО считается более надёжной с точки зрения диагностики и ремонта. Если сработала защита, вы сразу видите, какое устройство отключилось: автомат — значит перегрузка или КЗ, УЗО — значит утечка. С дифавтоматом же придётся включать его обратно и наблюдать, что произойдёт: если он снова отключится сразу — вероятна утечка, если через время под нагрузкой — перегрузка. Диагностика занимает больше времени.

При этом дифавтомат компактнее, проще в монтаже и удобнее там, где щиток небольшой или групп много. Ремонт при поломке одного дифавтомата обойдётся дороже, чем замена одного УЗО или одного автомата из связки — ведь придётся менять весь блок целиком. Поэтому опытные электрики часто советуют: для ответственных линий с высокой нагрузкой — связка, для второстепенных групп освещения — можно рассмотреть дифавтомат.

Сравнительная таблица характеристик УЗО и дифавтомата

Когда нужно быстро понять, что лучше поставить в частном доме — УЗО или дифавтомат, самый честный способ — сравнить оба устройства по одинаковым параметрам. Ниже собраны те характеристики, которые реально влияют на выбор: от защиты линии до итоговой цены комплекта.

Защита от короткого замыкания и перегрузки

Здесь дифавтомат выигрывает по удобству — устройство сразу отключит линию и при коротком замыкании, и при перегрузке проводки. Узо этого не умеет в принципе, поэтому его всегда ставят вместе с обычным выключателем. Если вы решаете, какую защиту поставить на розеточную линию в гараже, помните: связка «узо плюс выключатель» выполняет те же функции, что и единый прибор, просто занимает больше места.

Защита от утечки тока

По этому параметру устройства равны — оба реагируют на утечку и отключают питание, спасая от удара током. Разница только в том, что в дифавтомате эта функция уже встроена, а в паре с узо её обеспечивает сам этот прибор, а не выключатель.

Читайте также!

Как без особых проблем повесить люстру на бетонный потолок

Подробнее

Номинальный ток и величина тока срабатывания

Номинальный ток показывает, какую нагрузку выдержит линия без перегрева, а величина тока срабатывания — при какой утечке сработает защита. Для розеток жилых комнат обычно берут значение 30 мА, а для влажных помещений — бани, ванной, гаража — рекомендуют 10 мА. Значения 100 и 300 мА чаще применяют для противопожарной защиты на вводе, а не для отдельных линий.

Количество полюсов

Однофазная сеть требует двухполюсных моделей, трёхфазная — четырёхполюсных. Этот параметр одинаков для обоих устройств и зависит только от типа вашей проводки, а не от того, что вы выбрали.

Цена и экономическая целесообразность

Комплект «узо плюс выключатель» почти всегда выходит дешевле одного дифавтомата с такими же характеристиками. Разница особенно заметна, когда нужно защитить много линий: баню, гараж, дом. Если бюджет ограничен, а линий много, такая связка устройств экономит деньги без потери надёжности.

Место в щитке и сложность монтажа

Дифавтомат занимает меньше места, что важно для небольших щитков в квартирах и дачных домиках. Но в частном доме, где щиток обычно просторнее, разница в габаритах не так критична. Монтаж связки чуть сложнее, потому что нужно правильно подобрать номиналы двух устройств между собой, а с дифавтоматом достаточно рассчитать только один прибор.

Диагностика неисправности

Это, пожалуй, главный практический момент для домашних мастеров. Если сработала связка «узо плюс выключатель», сразу видно, какое устройство отключилось, — значит, понятна и причина: перегрузка или утечка. С дифавтоматом узнать точную причину сложнее, иногда для этого нужен отдельный тестер или вызов электрика.

Изображение подготовлено с помощью нейросетевых технологий

Что выбрать: УЗО или дифавтомат в разных ситуациях

Вопрос «что ставить узо или дифавтомат» решается не универсальным правилом, а конкретной ситуацией: размером щитка, бюджетом, количеством групп и требованиями норм. Есть простая логика, которая работает в 90% случаев. Если щиток маленький и физически некуда добавлять модули — берите дифавтомат, он занимает меньше места. Если важна экономия и удобство поиска неисправности — ставьте связку автомат плюс УЗО, даже если это на пару сантиметров шире в щитке.

Частный дом

Владельцы частных домов часто спрашивают, нужно ли ставить дифавтомат на каждую комнату. Ответ: нет, это избыточно и дорого. Разумный вариант — разделить дом на группы потребителей: освещение отдельно, розетки отдельно, мощная техника отдельно. На каждую группу можно поставить связку автомат плюс УЗО, а дифавтоматы оставить для линий с повышенным риском: баня, наружные розетки, влажные помещения.

Для частного дома с деревянными конструкциями пожарная безопасность особенно важна, потому что скрытая проводка в стенах может годами не выдавать проблему. Здесь работает правило: чем выше риск возгорания, тем разумнее устанавливать совмещённое устройство защиты с УЗО типа А, которое реагирует и на переменные, и на пульсирующие токи утечки. На вводе всего дома обычно ставят вводной автомат, а не совмещённый защитный аппарат, потому что такое устройство на весь дом при утечке отключит сразу всё здание, и найти неисправность станет сложнее.

Квартира

В квартирах щитки часто рассчитаны на 12-24 модуля, и разместить туда автомат плюс УЗО на каждую группу физически тяжело. Поэтому для квартиры дифавтомат — частый и обоснованный вариант, особенно если групп много: освещение, розетки в комнатах, кухня, санузел, кондиционер.

Домашним мастерам, которые делают всё сами, полезно знать чек-лист для выбора:

• Мало свободных модулей — если в щитке осталось меньше 4 свободных модулей, берите дифавтоматы;
• Достаточно места — если щиток большой и модулей достаточно, экономьте на связке автомат плюс УЗО;
• Удобство диагностики — если хочется быстро находить причину срабатывания, ставьте раздельные устройства;
• Ограниченный бюджет — если бюджет ограничен, а линий много, совмещённые устройства среднего класса обойдутся дешевле, чем несколько пар автомат и УЗО.

Баня и гараж

Баня и гараж — зоны с высокой влажностью, перепадами температуры и риском короткого замыкания. Для этих помещений дифавтомат — не прихоть, а разумная мера безопасности, потому что здесь важно быстрое и надёжное срабатывание при первых признаках утечки.

В бане особенно критична защита розеток и линий освещения возле парной. Рекомендуемая схема — отдельный дифавтомат на группу розеток бани с УЗО типа А, номиналом 16 или 20 А в зависимости от нагрузки. Для гаража, где часто используют сварочный аппарат или компрессор, стоит ставить отдельное устройство диф-защиты на силовую розетку с током утечки 30 мА, чтобы исключить риск поражения при работе с металлическими корпусами инструментов.

Изображение подготовлено с помощью нейросетевых технологий

Детская комната и ванная

В помещениях с повышенной влажностью нормы прямо требуют защитное отключение с током утечки не выше 30 мА. Это касается ванной, кухни возле мойки и наружных розеток на улице или в неотапливаемых постройках. Здесь можно поставить либо УЗО с отдельным автоматом, либо дифавтомат — оба варианта соответствуют требованиям, но такое устройство компактнее и проще в установке для одной линии.

Для детской комнаты особых нормативных требований нет, но родители часто выбирают дифавтомат из соображений спокойствия: если ребёнок случайно тронет оголённый провод или сунет предмет в розетку, устройство отключит линию за доли секунды. Дополнительно можно поставить розетки со шторками, но это уже дополнение, а не замена электрической защиты.

Примеры расчёта для типовых линий

Чтобы понять, УЗО или дифавтомат что выбрать для конкретной задачи, полезно смотреть на реальные цифры:

• Вводная защита дома — вводной автомат 40-63 А без диф-защиты, дальше на группы уже ставится либо УЗО, либо дифавтоматы.
• Группа розеток на кухне — автомат 16 А плюс УЗО 30 мА, суммарно около 900-1200 рублей, либо совмещённое устройство аналогичных параметров за 1300-1800 рублей.
• Линия для стиральной машины — отдельный дифавтомат 16 А с УЗО типа А, потому что машина создаёт токи утечки с высокочастотной составляющей, обычное УЗО типа АС здесь работает менее надёжно.
• Освещение — чаще всего защита от утечки не обязательна, здесь достаточно обычного автомата 10 или 16 А без диф-модуля, кроме случаев освещения в бане или на улице.

Читайте также!

Почему лампочки перегорают и как снизить риск подобного?

Подробнее

Такой подход помогает не переплачивать за лишние функции там, где они не нужны, и не экономить там, где безопасность важнее нескольких сотен рублей.

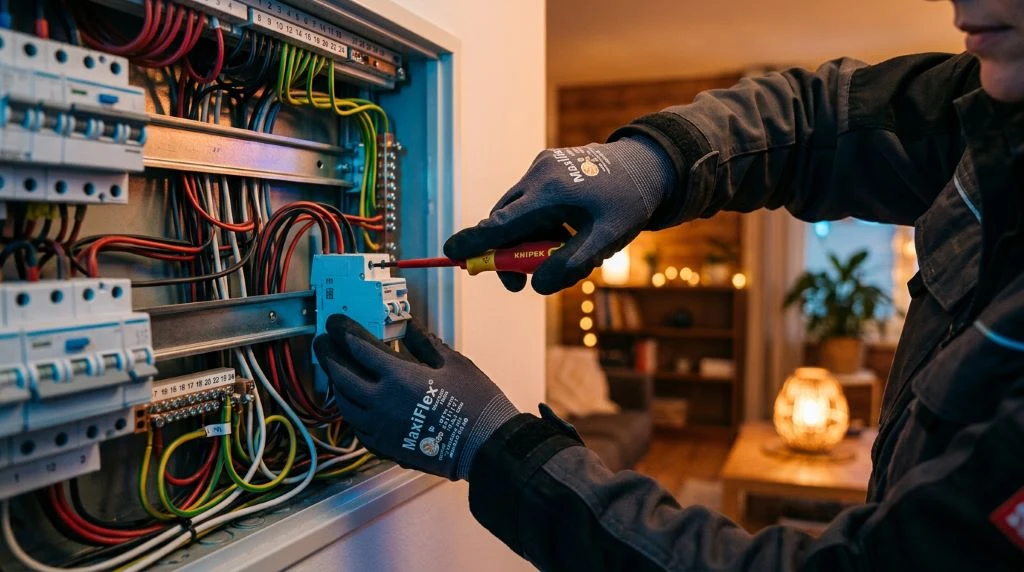

Монтаж и схемы подключения УЗО и дифавтомата

Какую бы связку вы ни выбрали — дифавтомат или УЗО с отдельным автоматом, — принципы монтажа во многом похожи. Разница только в количестве модулей и в том, как соединяются провода между ними. Разберём три рабочие схемы, которые встречаются в 90% домов и квартир, и дадим пошаговый порядок действий, чтобы монтаж линии прошёл без ошибок с первого раза.

Схема подключения связки автомат плюс УЗО

Это классический вариант для щитков, где место есть, а бюджет ограничен. Порядок такой:

1. Фаза с вводного автомата приходит на клемму «сверху» обычного автомата защиты.
2. С автомата провод идёт на верхнюю клемму защитного устройства — вход L.
3. Отдельно приходит рабочий ноль N от общей шины и подключается на вход N устройства, минуя автомат.
4. С выхода прибора (L и N снизу) провода идут дальше на розетки или освещение конкретной группы.

Важно: через автомат должна проходить только фаза, ноль соединяется напрямую с общей нулевой шиной и входом защитного устройства. Это и есть та точка, где новички чаще всего путаются.

Подключение дифавтомата на отдельную линию

Такое устройство проще в монтаже именно потому, что все функции собраны в одном корпусе, и электрической цепи там меньше. Схема выглядит так:

• Фаза с вводного автомата или шины приходит на верхнюю клемму L прибора.
• Ноль с нулевой шины щитка приходит на верхнюю клемму N устройства отдельным проводом.
• С нижних клемм L и N провода уходят строго на одну линию: например, только на бойлер или только на розетки бани.

Такую схему часто выбирают для мощных отдельных потребителей: стиральной машины, электроплиты, тёплого пола. Одно устройство — одна линия, без разветвлений внутри группы до следующего щитка.

Читайте также!

Что такое температура света и каким образом она измеряется

Подробнее

Подключение на группу розеток

Если нужно защитить сразу несколько розеток в комнате, схема немного меняется. С выхода защитного прибора фаза и ноль заводятся на первую розетку, а дальше провода идут шлейфом от розетки к розетке. Главное правило: все розетки одной линии должны получать ноль именно из-под этого устройства, а не из общей нулевой шины напрямую. Иначе защита просто не увидит утечку.

Как подобрать сечение кабеля

Сечение кабеля выбирается по мощности нагрузки и номиналу автомата, а не наоборот. Ориентировочные значения для меди:

• 1,5 мм² — освещение, автомат 10 А;
• 2,5 мм² — розетки, автомат 16 А;
• 4 мм² — мощная техника вроде духового шкафа, автомат 25 А;
• 6 мм² — электроплита или баня с электрокотлом, автомат 32 А.

Номинал самого защитного устройства по току должен быть на ступень выше, чем у автомата защиты линии, если они стоят раздельно.

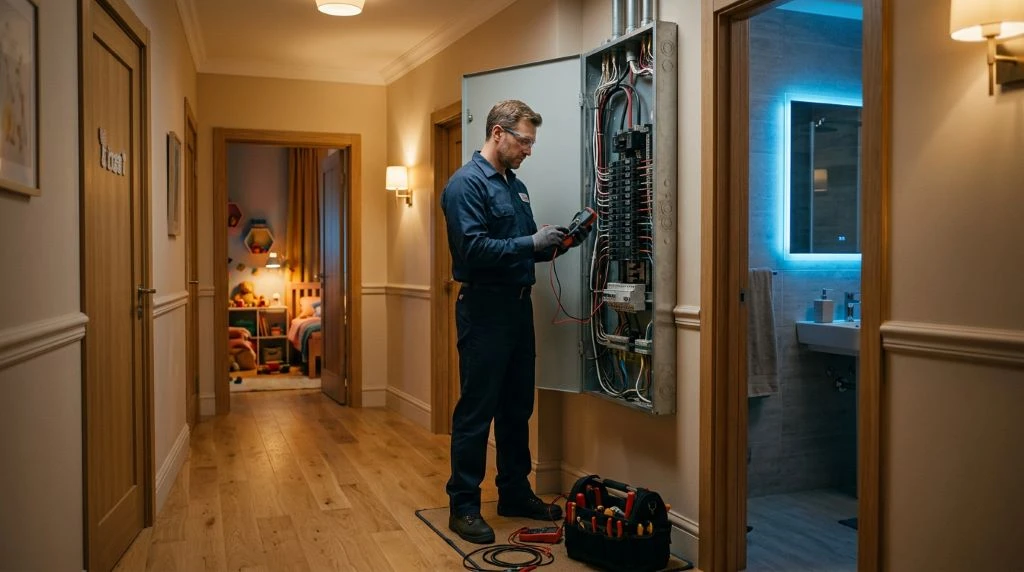

Проверка кнопкой тест после монтажа

После подключения обязательно нажмите кнопку Тест на корпусе УЗО или дифавтомата. Она искусственно создаёт небольшую утечку и проверяет, отключается ли прибор. Если автомат щёлкнул и отключил линию — монтаж выполнен верно. Если ничего не произошло, есть ошибка подключения или устройство неисправно, и включать нагрузку в такую линию нельзя. Проверку стоит повторять раз в месяц уже во время обычной эксплуатации — это займёт полминуты, но сильно снижает риск скрытой поломки.

Изображение подготовлено с помощью нейросетевых технологий

Типичные ошибки монтажа

Самая частая беда новичков — неправильное подключение нуля. Если ноль после защитного устройства случайно соединить с нулём другой группы или с общей шиной, прибор будет видеть разницу токов там, где её быть не должно, и начнёт ложно срабатывать при каждом включении техники.

Ещё одна ошибка — объединение нулей нескольких линий в одной клемме на выходе. Каждая защищённая линия должна иметь свой независимый ноль от входа до конечной розетки. И третья распространённая проблема — перепутанные местами вход и выход: у большинства устройств это критично, стрелка направления тока указана на корпусе не для красоты.

Часто задаваемые вопросы о дифавтомате и УЗО
