Как обозначается фаза и ноль: буквы и цвета
21.10.2026
356
Сохранить статью:
Как обозначается фаза и ноль? Именно с этого вопроса начинается путь любого домашнего мастера, который решил разобраться в электрике самостоятельно. Фаза и ноль — не абстрактные термины из учебника, а реальные провода, с которыми предстоит работать при замене розетки, подключении люстры или ремонте старой проводки. Ошибка в определении фазы способна привести к удару током, а неправильная маркировка при монтаже — к скрытым проблемам, которые проявятся через месяцы.
Что вы получите после прочтения этого материала? В статье пошагово разобраны буквенные обозначения L, N, PE, показана разница между цветовой маркировкой по ГОСТ и международным стандартам, а также даны практические ориентиры, как определить фазу и ноль без специального прибора и с его помощью. Отдельное внимание уделено безопасности — почему нельзя работать с проводкой на глаз и какие проверки обязательны перед подключением. Материал подойдёт и тем, кто ремонтирует квартиру своими руками, и тем, кто хочет проконтролировать работу нанятого электрика.
Буквенные обозначения фазы, нуля и земли
Международный стандарт IEC даёт универсальный ответ на вопрос, как отмечается фаза и ноль буквами, независимо от страны производства оборудования. Буквенные обозначения L, N, PE, PEN встречаются на клеммах розеток, автоматических выключателях, в схемах щитков и на маркировке импортного оборудования. Это удобно: даже если цвет изоляции кабеля не соответствует привычной норме, буква на клемме однозначно укажет, где фаза, где ноль, а где земля.
Именно поэтому важно разобраться, какими буквами маркируются фаза и ноль в электрике, а не только по цвету — цвет можно перепутать или он может выцвести, а буквенная маркировка на корпусе прибора остаётся неизменной.
Путаница между рабочим нулём и защитным проводником — одна из самых частых ошибок у начинающих мастеров. Оба провода в норме не должны бить током, но выполняют разные задачи и подключаются к разным местам щитка. Ниже каждая буква разобрана отдельно, с примерами и пояснениями, где её искать на практике.
Что означает буква L (фаза)
Буква L происходит от английского слова Line — линия. Так обозначается фазный провод кабеля, по которому напряжение идёт от источника питания к розетке, выключателю или прибору. Именно фазный проводник представляет опасность: прикосновение к нему при замкнутой цепи вызывает удар тока, поэтому его ищут индикаторной отвёрткой перед началом любых работ.
В однофазной сети в квартире достаточно одного обозначения L. Но в трёхфазных сетях, которые встречаются в частных домах с мощными потребителями или в промышленных щитках, используются обозначения L1, L2, L3 — по одному на каждую фазу. Значение напряжения между фазным проводом и землёй в бытовой сети обычно составляет 220 В, и именно эту разницу потенциалов регистрирует индикаторная отвёртка, загораясь при касании к L.
Что означает буква N (ноль)
Буква N — сокращение от Neutral, то есть нейтраль. Нулевой провод замыкает электрическую цепь и возвращает ток обратно к источнику, без него прибор просто не заработает. В штатном режиме на проводнике N значение напряжения относительно земли отсутствует или минимально, поэтому его считают безопасным для случайного прикосновения.
Но это не абсолютное правило. При обрыве нуля в распределительном щитке или ошибке монтажа на рабочем проводнике может внезапно появиться опасный потенциал напряжения — такие случаи фиксируются нередко, особенно в старых домах с изношенной проводкой и кабелем. Здесь и кроется ключевое отличие: N — это рабочий провод, участвующий в передаче тока при каждом включении прибора, а вот защитная функция при авариях лежит на совершенно другом элементе схемы, о котором ниже.
Что означает PE и PEN
PE расшифровывается как Protective Earth — защитное заземление. Этот проводник не участвует в обычной работе электрического оборудования, его задача — сработать при аварии: отвести ток короткого замыкания в землю и защитить человека от поражения, если корпус прибора оказался под напряжением. PE подключается к специальной шине заземления в щитке и к болту заземления на корпусе стиральной машины, духового шкафа или другого оборудования с металлическим корпусом.
PEN-провод — это совмещённый вариант, где функции нулевого рабочего и защитного проводника объединены в одном кабеле. Такая схема характерна для устаревшей системы TN-C, применявшейся в советских домах. В современных сетях по системе TN-S или TN-C-S провод PEN разделяется на отдельные N и PE уже на вводе в здание или квартиру. Практическая рекомендация простая: никогда не путайте защитный проводник с рабочим нулём при монтаже розетки — если подать на PE рабочий ток, защита при аварии перестанет работать, и корпус прибора может оказаться под напряжением незаметно для вас.
Английские обозначения фазы и нуля
При работе с импортным оборудованием полезно помнить прямое соответствие терминов: Line (L) — фаза, Neutral (N) — ноль, Protective Earth или Ground (PE) — земля. Эти обозначения универсальны для европейских, азиатских и американских брендов, поэтому инструкция к немецкой стиральной машине или китайскому бойлеру будет использовать те же буквы и провода, что и российский щиток.

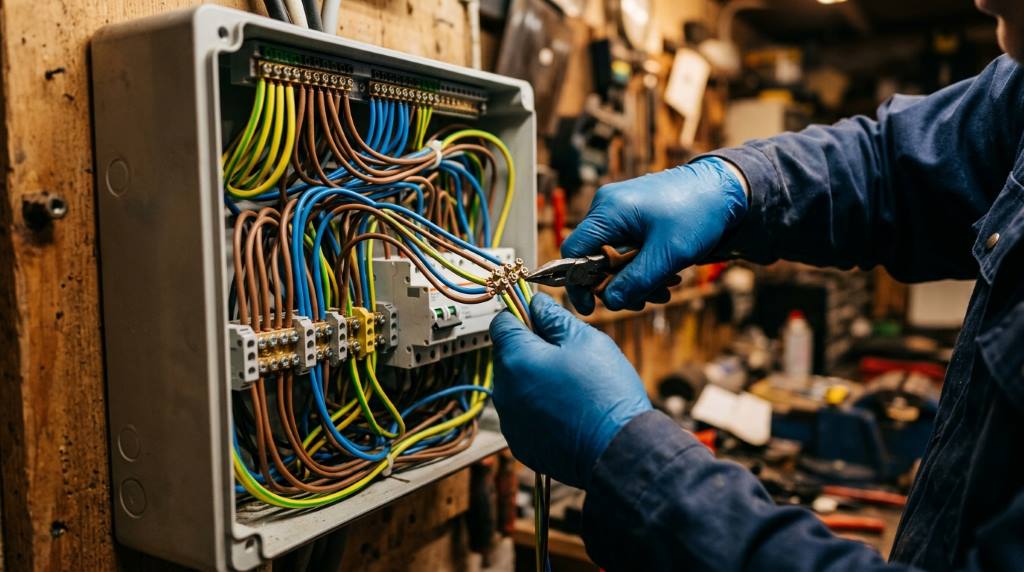

На клеммной колодке импортного водонагревателя вы почти наверняка увидите три подписанные клеммы: L, N и значок земли рядом с буквами PE или Ground. Это не только упрощает монтаж кабеля, но и снижает риск ошибки: даже без знания языка инструкции буквенная маркировка подскажет, куда подключать каждый провод. Зная эти обозначения систем маркировки, вы легко разберётесь в схеме любого зарубежного прибора и подключите каждый провод к нужной клемме.
Изображение подготовлено с помощью нейросетевых технологий
Цветовая маркировка проводов по ГОСТ
Как обозначается фаза и ноль цветом — вопрос, который снимает часть тревоги у новичка ещё до того, как в руках появится индикаторная отвёртка. Цветовая маркировка проводов работает по системе ГОСТ Р 50462, который гармонизирован с международным стандартом IEC 60446. Смысл простой: каждому типу проводника присвоен свой цвет изоляции, чтобы электрик или домашний мастер мог визуально понять назначение провода без замеров. Это огромное удобство при монтаже, но важно помнить — цвет не заменяет проверку прибором, и ниже в статье этому посвящён отдельный раздел.
Таблица цветов проводов: фаза, ноль, земля
Прежде чем разбирать нюансы разных сетей, полезно свести все цвета в одну таблицу. Она отвечает на самый частый запрос новичков — какого цвета провод фаза, ноль и земля по действующему стандарту ГОСТ Р 50462-2009.
| Назначение провода | Цвет по ГОСТ | Допустимые альтернативные цвета |
|---|---|---|
| Фаза (L) | Коричневый | Черный, серый, белый, красный |
| Рабочий ноль (N) | Синий, голубой | — |
| Защитное заземление (PE) | Желто-зеленый (полосатый) | — |
Эта таблица одинаково применима и для однофазных розеток в квартире, и для трехфазных щитков в частном доме, но с одной важной оговоркой: в трехфазной сети сами фазные провода дополнительно различаются между собой цветом, и один из них традиционно окрашивается в черный. Подробнее об этом — в следующем подразделе.
Цвета в однофазной и трёхфазной сети
В обычной квартирной сети 220 В всё довольно просто. Фазный провод — коричневый (иногда встречается черный), ноль — синий или голубой, земля — желто-зеленый. Такую маркировку вы увидите в кабеле, которым подключена розетка, люстра или стиральная машина. Это классический трёхжильный кабель с чёткой ролью каждой жилы.
В трёхфазной сети 380 В, которая встречается в частных домах с мощной техникой, в гаражах и на производстве, ситуация сложнее. Здесь работают уже три фазных провода — L1, L2, L3, и каждый из них дополнительно окрашивается своим цветом, чтобы монтажник не путал фазы между собой:
- L1 — обычно коричневый;
- L2 — черный;
- L3 — серый.
Зачем это нужно на практике? При подключении трёхфазного оборудования, например котла или станка, важно равномерно распределить нагрузки между фазами и не перепутать их местами. Ошибка при разводке L1, L2 и L3 может привести к перекосу фаз, перегрузке одной линии и выходу техники из строя. Ноль и земля в трёхфазной сети сохраняют те же цвета, что и в однофазной — синий и желто-зеленый соответственно, а вот черный провод почти всегда указывает именно на одну из фаз, а не на ноль.
Можно ли доверять только цвету провода

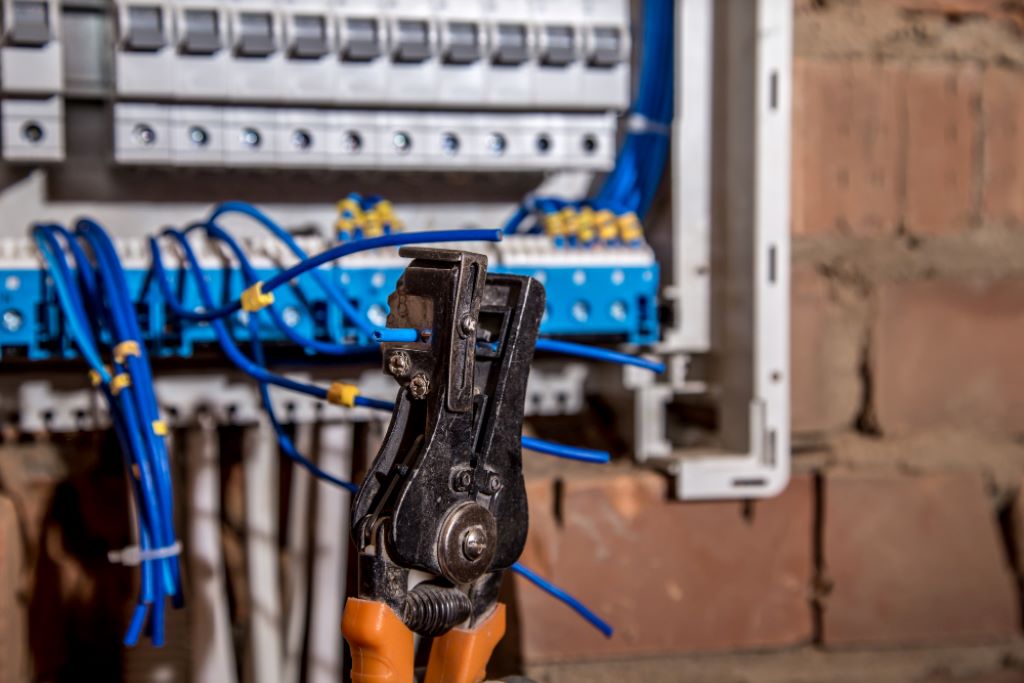

Здесь стоит проявить особую внимательность. В домах советской постройки цветовая маркировка проводов часто не соблюдалась вовсе, либо использовались нестандартные цвета, которые сегодня никого не удивят, но точно введут в заблуждение. Нередко встречаются провода одного цвета — например, все жилы белые или все черные, без какого-либо разделения по функциям.
Фото: pvproductions / magnific.com
В такой ситуации ориентироваться только на цвет изоляции опасно. Особенно рискованно предполагать, где находится нулевой защитный проводник, полагаясь исключительно на визуальный осмотр старой проводки, даже если один из проводов выглядит как черный фазный. Правильный подход — всегда проверять назначение провода индикаторной отвёрткой или мультиметром перед любым подключением, и это особенно важно в старых домах или при работе с проводкой неизвестного происхождения.
Практический совет: если провода в коробке одного цвета — все черные или все белые — либо маркировка выглядит нестандартной, не пытайтесь угадать. Определите фазу, ноль и землю приборами, а затем самостоятельно промаркируйте каждый провод — цветным скотчем, термоусадкой или маркером. Это займёт пару минут, но избавит вас и будущих мастеров от риска ошибки при следующем ремонте.
Как определить фазу и ноль на практике
Определить фазу и ноль на практике можно двумя способами: визуально, ориентируясь на цвет и буквы, или с помощью прибора, который покажет реальное напряжение при проведении работы. Первый способ — это ориентир, второй — гарантия. Как обозначается ноль и фаза в электричестве, вы уже знаете из предыдущих разделов, но перед подключением розетки, выключателя или люстры цвет и буквы нужно обязательно подтвердить измерением.
Провода могут быть перепутаны при монтажных работах, изоляция могла выцвести, а старая проводка вообще не иметь маркировки. Ниже — рабочие методы проверки, от самого простого до самого точного, и типовые места, где фазу и ноль ищут чаще всего при выполнении электромонтажных работ.
Определение фазы индикаторной отверткой
Индикаторная отвертка — самый доступный инструмент для быстрой проверки перед началом работы с проводкой. Принцип работы простой: внутри ручки стоит резистор и лампочка-индикатор, и при касании жалом фазного провода через эту цепь и тело человека на землю протекает слабый ток, который безопасен, но достаточен, чтобы зажечь индикатор.
Пользоваться отверткой нужно так:
- Возьмите отвертку в руку так, чтобы палец касался контактной пластины на торце ручки.
- Коснитесь жалом отвертки оголенного участка провода или контакта клеммы.
- Наблюдайте за индикатором — если он загорелся, перед вами фаза.
- Если индикатор не загорелся, повторите проверку на другом проводе.
Главное ограничение метода — низкая точность. Отвертка не показывает величину напряжения и не может напрямую подтвердить, что второй провод — это именно ноль, а не просто отсутствие контакта. Отсутствие свечения может означать как ноль, так и обрыв цепи или плохой контакт жала. Поэтому индикаторная отвертка хороша для быстрой ориентировочной проверки перед началом работы, но для окончательного решения перед подключением стоит дублировать результат мультиметром — так вы определите фазу безопасно и без сомнений.
Проверка проводов мультиметром

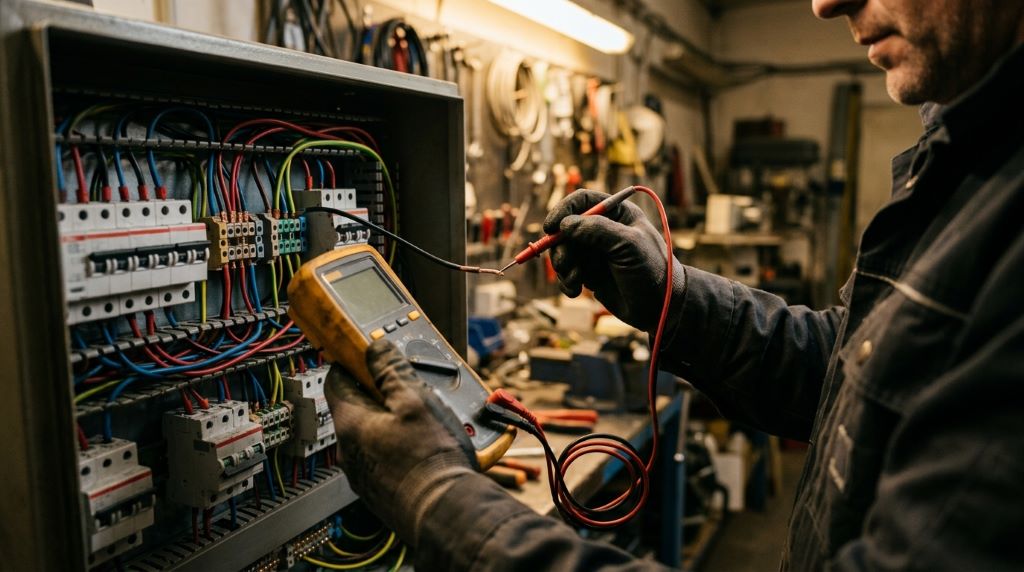

Мультиметр дает точный ответ там, где отвертка только намекает. Переведите прибор в режим измерения переменного напряжения на диапазон 200-750 В и прикладывайте щупы попарно к проводам, которые нужно проверить перед выполнением работы.
Порядок измерений обычно такой:
- Напряжение между фазой и нулем (L-N) — около 220 В, это рабочее напряжение бытовой сети;
- Напряжение между фазой и землей (L-PE) — тоже около 220 В;
- Напряжение между нулем и землей (N-PE) — близко к нулю, обычно не более нескольких вольт, если проводка исправна.
По этим трем значениям провода определяются однозначно: провод, дающий 220 В в паре с двумя другими — это фаза, провод с почти нулевым показанием относительно земли — это ноль, а третий проводник — защитное заземление. Такая проверка точнее индикаторной отвертки и особенно рекомендована при работе с нестандартной или старой проводкой, где цвет и маркировка могут не соответствовать реальному назначению провода.
Изображение подготовлено с помощью нейросетевых технологий
Расположение фазы и нуля в розетке и выключателе
Как на розетке обозначается фаза и ноль — вопрос, который волнует почти каждого, кто впервые снял крышку с розетки для проведения работы. В большинстве современных розеток европейского типа фаза и ноль подключаются к двум боковым клеммам, а земля — к контакту сверху, снизу или по центру, в зависимости от конструкции. Но жесткого стандарта, какая клемма слева, а какая справа для L и N, не существует. Поэтому ориентироваться нужно не на позицию, а на буквенную маркировку рядом с клеммой — производители обычно подписывают L и N прямо на корпусе механизма.
Как на выключателе обозначается фаза и ноль — здесь правило другое и более строгое с точки зрения безопасности при выполнении работы. Через одноклавишный выключатель должна разрываться только фаза, а не ноль. Если разорвать ноль вместо фазы, лампа перестанет гореть, но провода внутри светильника останутся под напряжением — это опасно при замене лампочки или ремонтных работах с люстрой, даже когда выключатель выглядит выключенным.
Практическая рекомендация простая: перед подключением всегда проверяйте клеммы по буквенной маркировке производителя, а не по памяти или привычному расположению клемм в старых моделях.
Что делать, если провода одного цвета
В старой проводке нередко встречаются провода одного цвета или маркировка, которая давно стерлась. Действовать нужно по четкому алгоритму проведения работы:
- Полностью обесточьте участок проводки через автомат в щитке перед началом работы.
- С помощью мультиметра или индикаторной отвертки определите назначение каждого провода — фаза, ноль, земля.
- Сразу промаркируйте провода изолентой или термоусадкой соответствующих цветов: коричневый или красный для фазы, синий для нуля, желто-зеленый для земли.
- Дополнительно подпишите жилы маркером, если работы предстоят в несколько этапов.
Маркировать провода нужно сразу после определения, не откладывая на потом. Через неделю или месяц вы можете забыть, какой провод проверяли и что именно выяснили, а перепутанные фаза и ноль при повторном подключении создают реальный риск для безопасности во время последующих работ.
Обозначения на схемах и щитках
Читать электрическую схему проще, чем кажется, если понимать логику обозначений. На бумаге провода не имеют цвета, поэтому единственным ориентиром становится буквенное обозначение — те же L, N, PE, с которыми вы уже знакомы по клеммам розеток. В распределительном щитке к этой логике добавляется физическое разделение: у каждого типа проводника своя шина и свое место подключения. Разберемся, как на схеме обозначается фаза и ноль, и как эти же принципы обозначений реализуются в реальном щитке при монтаже автоматов.
Условные обозначения на электрических схемах

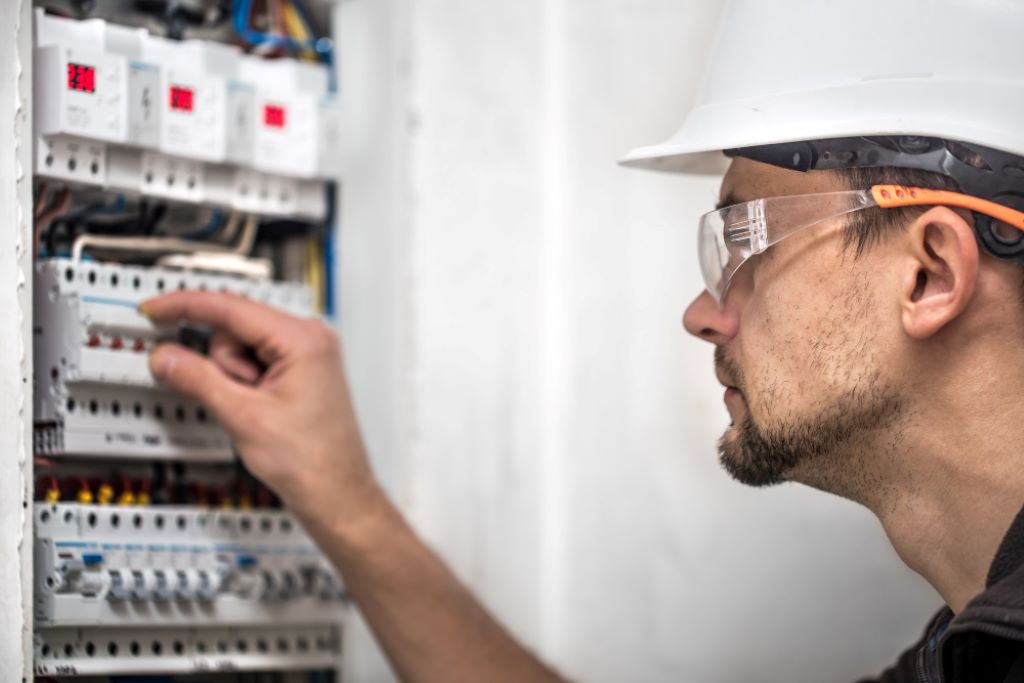

На электрических схемах, составленных по ГОСТ и с учетом правил устройства электроустановок, каждый провод получает буквенное обозначение независимо от того, как он выглядит физически. Фазный провод отмечается буквой L, нейтраль — буквой N, защитное заземление — буквами PE. Если в схеме встречается совмещенный провод старой системы, его обозначают PEN — это тот же принцип, что и в маркировке проводов внутри щитка.
Помимо букв, на электрических схемах используются условные графические символы. Автоматический выключатель изображается прямоугольником с косой чертой внутри, розетка — кружком с двумя короткими штрихами, одноклавишный выключатель — кружком с прямой линией под углом. Эти значки стандартизированы, поэтому схема, составленная электриком в одном городе, будет понятна специалисту в другом.
Фото: pvproductions / magnific.com
Пример простого фрагмента квартирной схемы:
- ввод в квартиру обозначен как L, N, PE — три линии от щитка;
- от линии L через символ автомата идет провод к символу розетки;
- от линии N — прямое соединение проводом к той же розетке без разрыва автоматом;
- от линии PE — отдельное соединение провода к контакту заземления розетки.
Такая схема наглядно показывает, что провод фазы проходит через защитное устройство, а провода нуля и земли идут напрямую до точки подключения.
Маркировка в распределительном щитке
В реальном щитке буквенная логика схемы превращается в физические шины и клеммы. Фазные провода от каждой линии подключаются к отдельным автоматическим выключателям — по одному на группу, будь то освещение кухни или розетки в спальне. Нулевые провода собираются на общей шине N, а защитные провода — на отдельной шине заземления PE.
Шины N и PE физически разделены корпусом щитка и не должны соединяться друг с другом внутри квартирного или домового распределительного щита. Исключение — ввод здания при системе TN-C, где разделение PEN-провода на N и PE происходит один раз, на границе ответственности сетевой организации, а не в каждом этажном щитке подряд. Такое разделение систем электроснабжения важно учитывать при проектировании щитка.
Практическая рекомендация, которая экономит время при любом будущем ремонте, — подписывайте каждый провод сразу при монтаже. Подойдет обычный маркер на изоленте или готовые наборные маркеры для проводов.
Порядок действий такой:
- Обесточьте щиток перед началом работ.
- Определите назначение каждого провода тестером или по факту подключенного потребителя.
- Подпишите автомат и провод коротко и понятно: «свет кухня», «розетки спальня», «бойлер».
- Составьте небольшую схему щитка на листе бумаги с обозначениями и оставьте ее внутри дверцы.
Такая маркировка проводов избавит от догадок через год, когда придется искать нужный автомат при замене розетки или подключении новой люстры.
Частые ошибки и правила безопасности
Даже когда вы уже понимаете, как обозначается фаза и ноль буквами и цветом, на практике легко допустить ошибку по невнимательности или спешке. Ниже — типичные промахи домашних мастеров при проведении электромонтажных работ, которые встречаются чаще всего, и их реальные последствия. Каждая ошибка кажется мелочью до момента, когда что-то идет не так, поэтому стоит разобрать их подробно, прежде чем переходить к общему алгоритму безопасного выполнения работ.
Ошибка: использование желто-зеленого провода как фазы
Желто-зеленый провод — это защитный проводник PE, и его назначение строго фиксировано: отводить ток в землю при аварии, а не передавать рабочее напряжение. Когда мастер по невнимательности использует провод желто-зеленого цвета как фазный или нулевой рабочий, защита фактически перестает существовать. Металлический корпус стиральной машины, бойлера или духового шкафа в этом случае может оказаться под напряжением, и обычное касание корпуса влажной рукой станет причиной поражения электрическим током.
Особенно опасна такая путаница в старой проводке, где цветовая маркировка могла не соблюдаться изначально, а сама цветовая схема проводов не всегда отвечала актуальным нормам. Правило простое и не имеет исключений: провод заземления всегда сохраняет свою функцию, независимо от того, что подключено на другом конце линии.
Если при осмотре щитка вы видите, что желто-зеленую жилу подключили к автомату вместо шины заземления — это повод немедленно все переделать, а не откладывать на потом.
Правила безопасности перед началом работ
Прежде чем прикасаться к проводам, важно пройти короткий, но обязательный ритуал проверки перед началом работ. Правила устройства электроустановок фиксируют порядок действий, который снижает риск травмы почти до нуля, если соблюдать его без исключений на всех этапах работ.
- Обесточивание участка — отключите нужный участок соответствующим автоматом в щитке, а не просто выключателем в комнате.
- Проверка напряжения — убедитесь в его отсутствии индикаторной отверткой или мультиметром на всех проводах, включая тот, который выглядит нулем.
- Выбор инструмента — используйте инструмент с изолированными ручками, рассчитанный на работу с электрическими устройствами.
- Условия проведения работ — не начинайте работы во влажных помещениях: ванной, подвале, на улице — без дополнительной защиты и сухих перчаток.
- Оценка квалификации — при малейших сомнениях в собственных силах или сложности схемы вызовите электрика, а не рискуйте наугад.
Этот порядок работает как страховка: каждый пункт закрывает свою зону риска при выполнении работ, и пропуск даже одного шага повышает вероятность ошибки.
Другие частые ошибки при работе с проводкой
Помимо путаницы с проводом заземления, есть еще несколько распространенных ошибок, которые повторяются у разных мастеров в процессе электромонтажных работ:
- Соединение нуля и земли внутри розетки или распределительной коробки — это нарушает разделение шин N и PE и может привести к отказу защитных устройств при аварии.
- Разрыв нуля одноклавишным выключателем вместо фазы — лампа гаснет, но провода внутри светильника остаются под напряжением, что опасно при замене лампочки.
- Доверие исключительно цвету провода без проверки прибором — в старой проводке цветовая маркировка часто не соответствует реальности, и визуальная оценка не гарантирует безопасность.
- Работа под напряжением «на живую» без обесточивания устройства — самая частая причина короткого замыкания и травм при монтаже.
Каждая из этих ошибок кажется незначительной до реального инцидента, поэтому лучше воспринимать чек-лист выше не как формальность, а как рабочую привычку при любых работах с проводкой.
Часто задаваемые вопросы об обозначении фазы и нуля
Какого цвета фаза, а какого ноль?
По действующему стандарту фаза чаще всего коричневая, черная, серая или красная, а ноль — синий или голубой. Земля почти всегда желто-зеленая, и путать её с другими проводами нельзя даже в старой проводке электрической системы. Такая цветовая маркировка проводов фазы и нуля применяется в большинстве современных кабелей, но не гарантирует стопроцентного совпадения в системах старых объектов. Именно поэтому цвет — это ориентир, а не единственное основание для подключения.
Как обозначается фаза и ноль буквами на приборах?
На клеммах приборов и автоматов фазу обозначают буквой L, от английского Line, а ноль — буквой N, от Neutral. Земля подписывается как PE, а совмещенный проводник старой системы электроснабжения — как PEN. Эти же буквы используются, когда нужно понять, как обозначается фаза и ноль на английском в инструкции к импортной технике. Буквенная маркировка удобнее цвета, потому что не выцветает и не зависит от партии кабеля в конкретной системе разводки.
Можно ли определить фазу без приборов?
Точно определить фазу без индикаторной отвертки или мультиметра невозможно, и полагаться на догадки в электрической системе опасно. Иногда мастера пытаются ориентироваться по цвету или расположению провода в коробке, но это лишь предположение, а не доказательство. Отсутствие прибора не освобождает от обязательной проверки перед подключением розетки или люстры к системе электропитания. Лучше на время одолжить тестер у соседа или знакомого электрика, чем рисковать здоровьем.
Что делать, если ноль и земля соединены в розетке?
Соединение нуля и земли внутри розетки нарушает правильную схему «фаза — ноль — земля» и снижает эффективность защиты системы при аварии. В такой ситуации нужно обесточить линию, разъединить проводники и подключить их к отдельным шинам N и PE в щитке системы заземления. Если самостоятельно разобраться сложно, стоит привлечь электрика, чтобы исключить риск поражения током в домашней системе. Оставлять такое соединение как временную меру нельзя даже на короткий срок.
