УЗО в электрике: что это такое и зачем нужно
06.10.2026
328
Сохранить статью:
Что это такое? УЗО — устройство защитного отключения, незаметный страж в электрощитке, который следит, чтобы ток не уходил туда, где ему не место. Стоит изоляции повредиться или человеку коснуться провода под напряжением, прибор за доли секунды обесточивает линию. Обычный автомат здесь бессилен: он бережёт проводку, а УЗО бережёт жизнь.
Кому будет полезна эта статья? Тем, кто затеял ремонт, меняет проводку или впервые открыл щиток и увидел там загадочный прибор с кнопкой «Тест». Тем, кто хочет защитить семью от удара током в ванной, на кухне или на даче и при этом не переплатить при покупке. И тем, кто устал от внезапных отключений света и хочет понять, почему УЗО «выбивает» без видимой причины.
Что такое УЗО
Разберёмся сразу с главным вопросом: как расшифровывается УЗО в электрике. Аббревиатура означает устройство защитного отключения — и в этом названии уже зашита вся суть работы прибора. Устройство — потому что это отдельный аппарат в электрощитке, работающий рядом с автоматическими выключателями. Защитного — потому что его единственная задача — это защита человека от беды. Отключения — потому что при опасности прибор мгновенно разрывает электрическую цепь, прекращая протекание тока. Никакой магии, просто логичное инженерное название.
Если объяснять, что такое УЗО в электрике, простыми словами, представьте бдительного сторожа, который сутками следит за электрической сетью в доме. Он не проверяет паспорта у электронов, а измеряет, сколько тока «ушло» из цепи и не вернулось обратно. Если баланс тока нарушен — значит, где-то произошла утечка, и, возможно, через тело человека. Сторож реагирует за доли секунды и обесточивает линию, не дожидаясь трагедии.
Зачем нужно УЗО в электрике
Для чего в электрике предназначено узо — вопрос с конкретным и практическим ответом. Устройство решает две задачи: защиту человека от поражения электрическим током при случайном прикосновении к токоведущим частям и снижение риска пожара из-за повреждения изоляции проводки.
Без прибора человек узнаёт об утечке тока только по факту удара — почувствовал покалывание или резкую боль, значит, ток уже прошёл через тело. С исправным УЗО цепь отключается автоматически ещё до того, как опасность успевает навредить, в отличие от обычных выключателей, которые на утечку тока не реагируют.
На практике это работает в самых обычных бытовых ситуациях. В ванной комнате повышенная влажность превращает даже мелкую неисправность фена или стиральной машины в серьёзную угрозу утечки тока. На кухне протечка воды под розеткой для посудомоечной машины способна привести к утечке тока через влажный пол.
Наружное освещение на даче или в саду тоже требует защиты, потому что кабель на улице чаще подвергается механическим повреждениям, ведущим к утечкам тока. Во всех этих случаях УЗО стоит между человеком и опасностью, реагируя на утечку тока раньше, чем успеет случиться беда.
Как выглядит УЗО
Внешне устройство защитного отключения — это компактный прямоугольный корпус, который устанавливать принято на din-рейку в электрощите рядом с автоматическими выключателями. На корпусе расположен рычажок включения и отключения, а также специальная кнопка «Тест» — с её помощью раз в месяц проверяют, реагирует ли аппарат на искусственно созданную утечку тока. Маркировка на лицевой панели указывает два ключевых параметра: номинальный ток в амперах и порог срабатывания по току утечки в миллиамперах, например 16 А и 30 мА.
Отличить прибор от обычных автоматических выключателей несложно даже новичку. У выключателей такого типа нет кнопки тест, а на корпусе УЗО часто присутствует символ прямоугольника с синусоидой или буквой «S», обозначающий чувствительность к утечке тока. На щитке устройство обычно ставят до группы розеток или отдельной линии, требующей повышенной защиты.
Важно не путать два вида защиты. Автоматические выключатели оберегают проводку от перегрузки и короткого замыкания, отключаясь по превышению тока. УЗО следит именно за безопасностью человека, реагируя на утечку тока, даже если общий ток в сети остаётся в пределах нормы. Поэтому в грамотной электрической цепи выключатели и УЗО работают в паре, дополняя друг друга, а не заменяя.
Принцип работы УЗО
Система узо в электрике работает по принципу сравнения токов, а не по принципу измерения напряжения или мощности. Внутри корпуса спрятан дифференциальный трансформатор — небольшая катушка, через которую проходят одновременно фазный и нулевой провод. В нормальном режиме величина тока, входящего в прибор через фазный провод, точно равна току, возвращающемуся обратно через нулевой провод.
Дифференциальный трансформатор устроен так, что эти два тока создают в его сердечнике магнитные поля, направленные навстречу друг другу и полностью гасящие друг друга. Пока баланс токов сохраняется, устройство молчит и не вмешивается в работу сети.

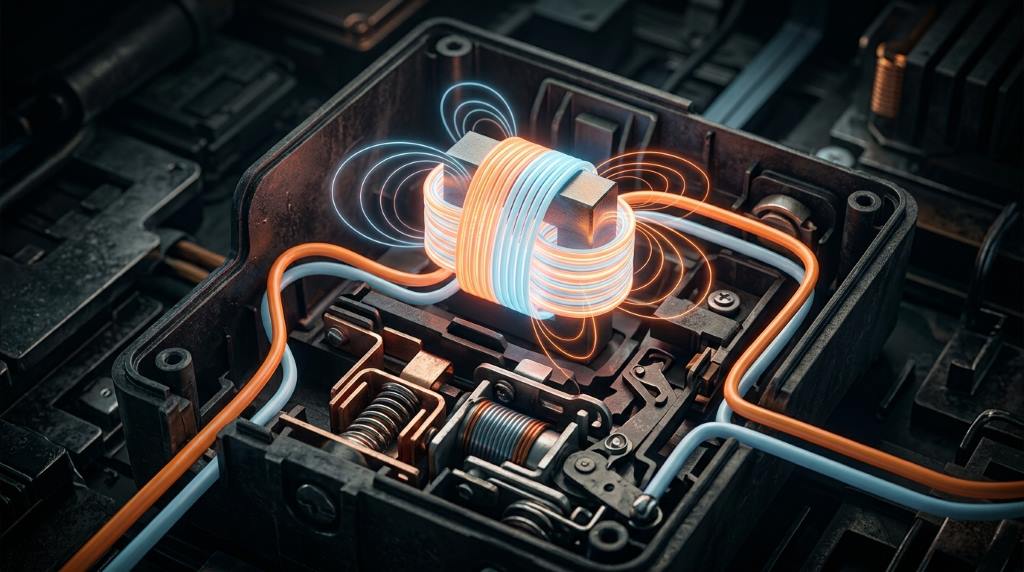

Изображение подготовлено с помощью нейросетевых технологий
Представьте обычные весы с двумя чашами. Пока на них лежит одинаковый груз, стрелка стоит ровно посередине. Стоит убрать даже небольшую часть веса с одной чаши — и весы тут же наклонятся. Дифференциальный трансформатор реагирует точно так же: любая асимметрия тока, даже в несколько миллиампер, мгновенно нарушает баланс магнитных полей. Именно эта чувствительность к малейшему нарушению тока и делает систему настолько надёжной защитой человека от поражения электрическим током.
Когда баланс токов нарушается — например, часть тока через повреждённую изоляцию уходит на корпус прибора или через тело человека на землю — в дифференциальном трансформаторе появляется разностный магнитный поток. Он наводит небольшое напряжение в специальной измерительной обмотке, и этот сигнал поступает на реле.
Реле — это электромеханический переключатель, который срабатывает от слабого управляющего сигнала тока и мгновенно приводит в действие механизм отключения. Пружинный механизм разрывает контакты сразу на фазном и нулевом проводе, полностью обесточивая линию. Время срабатывания качественного прибора не превышает 30 миллисекунд — это быстрее, чем человек успевает моргнуть или осознать удар электрическим током.
Что такое ток утечки и почему он опасен
Ток утечки возникает, когда часть электрического тока покидает штатный путь по проводам и уходит в обход — через повреждённую изоляцию проводки, треснувший корпус электроприбора или влажную стену. Если в этот момент человек прикасается к повреждённому участку, ток может пойти через его тело в землю, вызывая поражение электрическим током. Опасность не всегда очевидна: смертельно опасным для человека считается ток уже от 10 мА при длительном воздействии, а при определённых условиях критичны и меньшие значения тока.
Такие токи невозможно заметить на глаз или почувствовать заранее — нет ни искр, ни запаха, ни видимых признаков неисправности. Именно поэтому без специальных приборов контроля утечка тока остаётся незаметной до момента прямого контакта с человеком. Проводка может годами работать «нормально» с точки зрения приборов учёта, но при этом иметь микроповреждение изоляции, которое проявится только в конкретной ситуации.
Виды и типы УЗО
По принципу работы приборы делятся на электромеханические и электронные. Электромеханические не требуют подключения к сети для срабатывания — они используют энергию самого дифференциального трансформатора, поэтому надёжны даже при перебоях напряжения. Электронные устройства для работы схемы требуют питания от сети, стоят дешевле, но при исчезновении напряжения могут не сработать в критический момент — это главный минус у электронных моделей.
По типу тока утечки, на который реагирует устройство, выделяют тип АС и тип А. Тип АС реагирует только на синусоидальный переменный ток утечки и подходит для простых бытовых цепей без сложной электроники. Тип А дополнительно улавливает пульсирующий постоянный ток, который создают стиральные машины, компьютеры, зарядные устройства и другая техника с блоками питания.
Для современной квартиры, где почти вся техника напичкана электроникой, разумнее сразу выбирать дифференциальные автоматы или приборы типа А — это чуть дороже, зато исключает ложное чувство защищённости там, где тип АС попросту не заметит утечку тока.
Чем отличается автомат от УЗО
Если коротко: автомат защищает проводку, а УЗО защищает человека. Это два разных прибора с разными задачами, и путать их — самая частая ошибка новичков, которая потом дорого обходится. Разберём разницу по полочкам, чтобы вопрос «чем отличается автомат от узо в электрике» больше не вызывал путаницы.

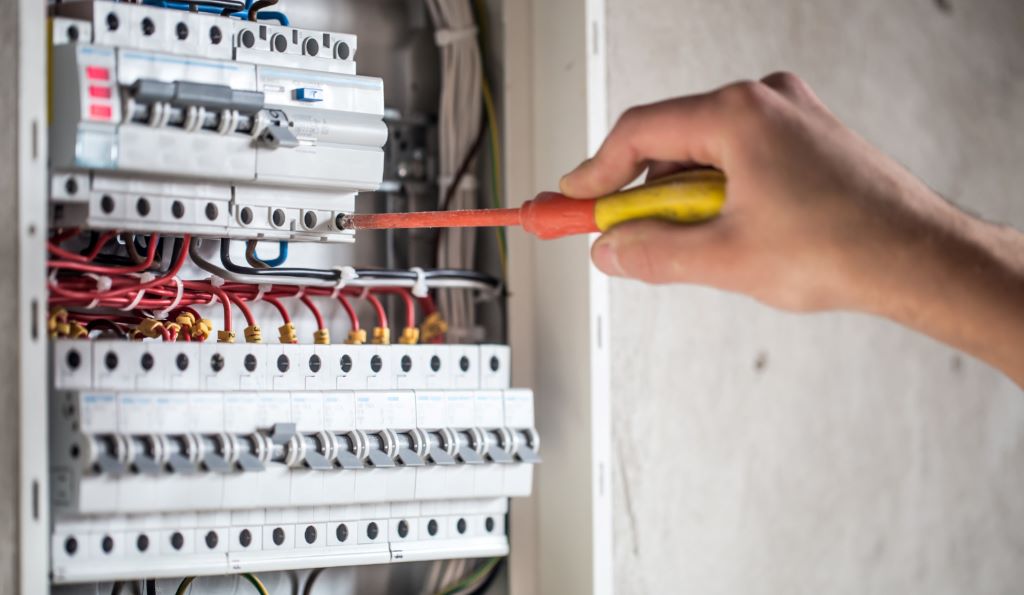

Фото: pvproductions / magnific.com
Что защищает автоматический выключатель
Автоматический выключатель — это прибор для защиты от сверхтоков, то есть от токов перегрузки и короткого замыкания. Когда через провод течёт ток больше номинального значения (например, включили сразу чайник, обогреватель и микроволновку в одну розетку), провод начинает греться.
Автомат отслеживает превышение номинального значения тока и отключает цепь до того, как изоляция расплавится и начнётся пожар. При коротком замыкании — когда фаза напрямую соприкасается с нулём — сила тока вырастает в сотни раз за доли секунды, и автомат срабатывает почти мгновенно, разрывая цепь.
Важный момент: автомат не видит утечку тока. Если человек прикоснётся к оголённому проводу и через его тело пойдёт ток в землю, для автомата ничего не изменится — общее значение тока в цепи останется в пределах нормы, и прибор просто не среагирует.
Что защищает УЗО
УЗО, наоборот, совершенно не реагирует на перегрузку и короткое замыкание. Его задача — защита от токов утечки и, как следствие, защита человека от поражения электрическим током. Устройство сравнивает значение тока на входе и выходе, и при малейшем расхождении отключает линию, даже если общий уровень тока в сети далёк от критического значения. Именно поэтому УЗО обязательно ставят в паре с автоматом — эти два прибора закрывают разные риски.
Сравнение автомата и УЗО в таблице
| Критерий | Автоматический выключатель | УЗО |
|---|---|---|
| От чего защищает | Перегрузка, короткое замыкание | Утечка тока, поражение человека |
| Реакция на ток утечки | Не реагирует | Отключает за 10-30 мс |
| Реакция на перегрузку | Отключает по номинальному току | Не реагирует |
| Можно ли ставить отдельно | Да, обязательно в каждой линии | Нет, только вместе с автоматом |
| Кнопка «Тест» на корпусе | Отсутствует | Есть |
Почему приборы нужны в комплексе
Представьте, что автомат — это охранник склада, который следит, чтобы через ворота не провезли слишком много груза сразу. А УЗО — сторож у забора, который замечает, если хоть немного товара уходит через дыру в ограждении. Один прибор без другого не закрывает все риски: без автомата проводка может перегреться и загореться от избыточного тока, без УЗО человек рискует получить удар током даже при исправной проводке. Поэтому в грамотном щитке связка «автомат плюс УЗО» из двух приборов ставится на каждую ответственную линию — розетки в ванной, кухне, детской.

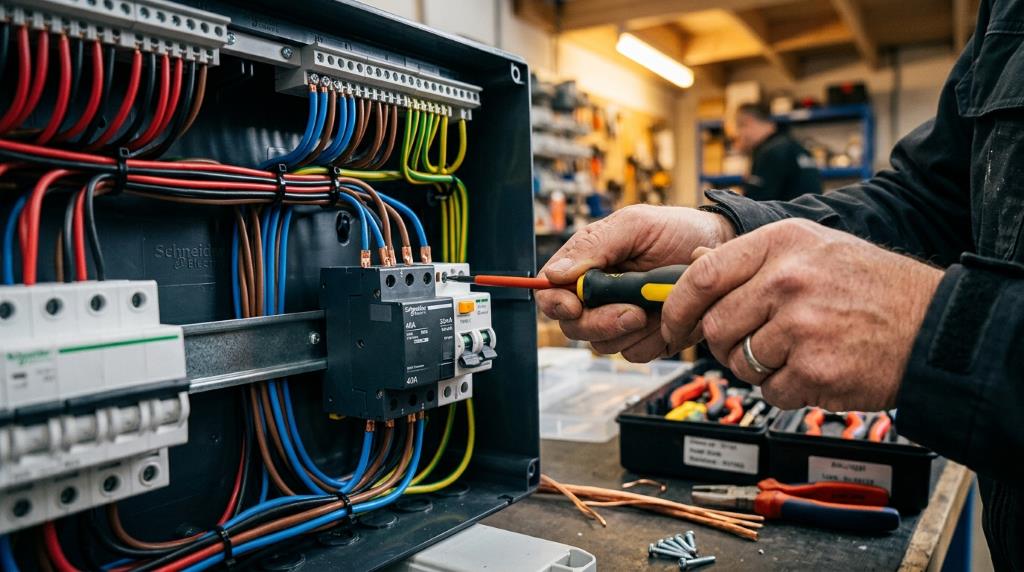

Дифавтомат — два в одном
Дифференциальный автомат, или дифавтомат, объединяет функции обоих приборов в одном корпусе: он защищает от перегрузки, короткого замыкания и утечки тока одновременно. По сути это автоматический выключатель и УЗО, встроенные в один аппарат с общим механизмом отключения цепи при превышении допустимого значения тока.
Когда выгоднее дифавтомат, а когда — раздельная связка приборов:
- Дифавтомат удобен, если в щитке мало места, а линий много — экономит пространство на din-рейке.
- Раздельная схема выгоднее по деньгам, если на одно УЗО заведено несколько групповых автоматов — не нужно покупать дорогой дифавтомат на каждую линию.
- При выходе из строя раздельной пары легче диагностировать неисправность — видно, какой именно из приборов сработал и какой ток вызвал отключение.
- У дифавтомата при поломке приходится менять весь блок целиком, что дороже отдельного автомата или УЗО.
Изображение подготовлено с помощью нейросетевых технологий
Как выбрать УЗО: параметры и цена
Основные технические характеристики
Первый параметр — номинальный ток, то есть максимальная величина тока, которую устройство способно пропускать через себя длительное время без повреждений. В продаже встречаются модели на 16, 25, 40 и 63 А. Выбор зависит от нагрузки на линии: для группы розеток в комнате обычно достаточно тока 25 А, для мощной техники на кухне или для ввода в квартиру берут ток 40-63 А.
Второй параметр — номинальный ток утечки, измеряемый в миллиамперах (мА). Это порог, при котором сработает отключение. Для влажных помещений — ванной, кухни, санузла — используют чувствительные устройства на ток 10-30 мА, потому что именно такой ток уже опасен для человека. Для противопожарной защиты всей линии в целом, где задача не спасти человека, а предотвратить возгорание проводки, ставят менее чувствительные аппараты на ток 100-300 мА.
Третий параметр — количество полюсов. Двухполюсные устройства ставят в однофазной сети квартиры или дома, четырехполюсные — там, где заведена трёхфазная сеть, например в частном доме с мощным оборудованием или в гараже с трёхфазным станком.
Четвёртый параметр — тип по чувствительности к форме дифференциального тока, о котором уже говорилось: тип АС для простых цепей, тип А для линий с электроникой. Все эти параметры вместе и формируют финальный выбор устройства под конкретную задачу и тип нагрузки в доме.
Как подобрать номинал под линию
Главное практическое правило простое: номинальный ток УЗО должен быть равен или на ступень выше номинала автомата, установленного в этой же линии. Если автомат стоит на 16 А, узо ставят на ток 16 или 25 А, но не ниже. Это защищает само устройство от перегрузки тока и гарантирует, что первым сработает именно автомат при коротком замыкании, а не узо. Пошагово выбор выглядит так:
- назначение линии — определите, что защищает линия: общая защита щитка дома или отдельная группа для стиральной машины, розеток, освещения;
- номинал автомата — узнайте номинал уже установленного или планируемого автомата на этой линии;
- ток УЗО — подберите узо с равным или чуть большим номинальным током;
- ток утечки — выберите значение: 10-30 мА для влажных зон и техники, 100-300 мА для общей противопожарной защиты;
- тип чувствительности — определите тип по чувствительности к форме дифференциального тока — АС или А, в зависимости от техники на линии.
От чего зависит цена и как не переплатить
Цена УЗО и автомата — вопрос, который волнует практически всех, кто планирует покупку на несколько линий сразу для дома. Стоимость зависит от нескольких факторов: типа устройства, производителя, номинальных параметров тока и класса точности механизма.
Электромеханические модели без встроенной электроники обычно дороже электронных аналогов, потому что надёжнее работают при скачках напряжения и не зависят от питания сети для срабатывания. Разброс цен по бюджетным и известным брендам ориентировочно такой:
| Тип устройства | Диапазон цены |
|---|---|
| Электронное, бюджетный производитель | 500-900 рублей |
| Электромеханическое, бюджетный производитель | 900-1500 рублей |
| Электромеханическое, известный европейский бренд | 1800-3500 рублей |
| Дифференциальный автомат типа А, известный бренд | 2500-5000 рублей |
Чем выше номинальный ток и точнее чувствительность по дифференциальному току утечки, тем выше и цена изделия. На безопасности экономить не стоит: разница в тысячу-полторы рублей между дешёвым и качественным устройством несравнима с ценой ошибки, если прибор не сработает в критический момент.
Схема и подключение УЗО
Разобраться в схеме подключения узо проще, чем кажется на первый взгляд: достаточно понять логику расположения приборов защиты в щитке и запомнить порядок подключения проводников. Типовая схема узо в электрике выглядит так: от вводного автомата питание приходит на устройство защитного отключения, а уже после него линия расходится на групповые автоматы, каждый из которых защищает свою зону — розетки, освещение, кухню, ванную. Такая последовательность гарантирует, что защита от утечки тока действует сразу на все группы потребителей, подключенные после узо.
На корпусе устройства маркировка подсказывает, куда подключать провода. Верхние клеммы обычно предназначены для подключения питания — сюда заходит фаза и ноль от вводного автомата. Нижние клеммы отдают напряжение дальше, на групповые автоматы. Буквой L или стрелкой на корпусе обозначена клемма для фазного проводника, буквой N — для нулевого. Перепутать провода местами — типичная ошибка новичков, поэтому перед монтажом узо стоит внимательно рассмотреть маркировку на конкретной модели, потому что расположение клемм у разных производителей немного отличается.

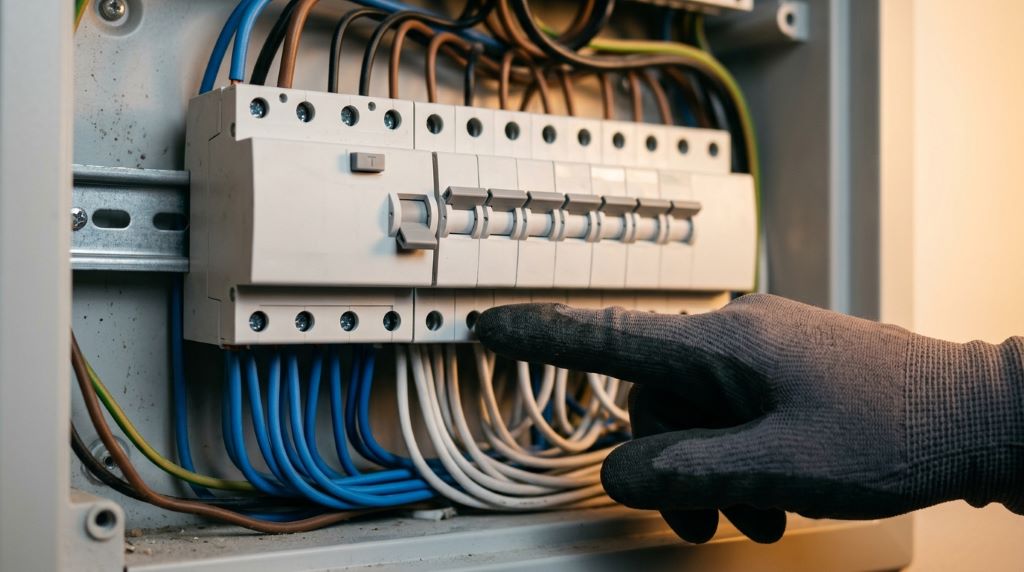

Изображение подготовлено с помощью нейросетевых технологий
Подключение в однофазной и трехфазной сети
В однофазной сети, которая стоит в большинстве квартир и многих частных домов, используется двухполюсное узо: на одну клемму заходит фаза, на другую — ноль. Схема максимально простая и понятная даже человеку без опыта в электрике. В трехфазной сети, характерной для частного дома с мощным оборудованием или гаражом со станками, ставят четырехполюсное устройство защиты — три фазы и ноль заходят на отдельные клеммы, а отключение при утечке тока происходит сразу по всем четырём проводникам одновременно.
Если в доме есть заземление, нулевой и заземляющий проводник разведены отдельно, и узо работает максимально корректно, реагируя на любую разницу токов. В старой проводке дома без заземляющего проводника узо всё равно можно и нужно ставить — оно продолжает защищать от поражения током при прямом контакте с фазой, хотя часть сценариев защиты становится менее эффективной.
Для частного дома с несколькими группами потребителей разумнее ставить одно устройство защитного отключения на ввод для общей защиты и дополнительные аппараты дифференциального типа на самые ответственные группы — ванную, кухню, улицу.
Пошаговый монтаж устройства
Перед началом работ обязательно отключите питание на вводном автомате и убедитесь в отсутствии напряжения с помощью индикаторной отвёртки — это правило безопасности, которым нельзя пренебрегать при монтаже узо. Порядок действий такой:
- обесточьте щиток полностью, включая вводный автомат;
- установите корпус узо на din-рейку — это стандартная металлическая направляющая внутри щита, на которую защёлкиваются все модульные приборы защиты;
- подключите фазный проводник к верхней клемме с маркировкой L, нулевой провод — к клемме N, строго по указателям на корпусе;
- с нижних клемм разведите провода на групповые автоматы каждой линии;
- проверьте прочность зажима клемм, чтобы провод не выпадал при лёгком натяжении;
- включите питание и нажмите кнопку тест — рычажок должен мгновенно перейти в положение «выключено», что подтверждает исправность дифференциального механизма узо.
Если кнопка «Тест» не срабатывает, устройство защитного отключения неисправно или подключено с нарушением, и вводить его в эксплуатацию нельзя до устранения причины.
Особое внимание уделите нулевому проводу после узо: для каждой группы, защищённой отдельным аппаратом, нулевой проводник должен идти отдельной линией, без соединения с нулём других групп. Если нули разных линий соединить вместе на общей шине после устройства защиты, дифференциальный механизм начнёт воспринимать часть тока как утечку и отключаться без реальной причины — либо, что хуже, вовсе перестанет замечать настоящую утечку тока.
Типичные ошибки при монтаже
Самая частая ошибка — соединение нулевых проводников разных групп после устройства защиты, из-за чего дифференциальный трансформатор теряет способность корректно измерять баланс токов и узо начинает давать ложные срабатывания даже при исправной проводке дома.
Вторая распространённая проблема — неправильный подбор дифференциального тока утечки, когда на влажные помещения ставят нечувствительное узо на 100-300 мА вместо 10-30 мА, и реальная защита человека фактически отсутствует.
Третья ошибка — путаница фазного провода и нулевого проводника при подключении к клеммам: прибор в этом случае может работать нестабильно или срабатывать хаотично без видимой причины.
Четвёртая — случайное замыкание земли и нуля внутри щитка, что нарушает работу дифференциального трансформатора узо и делает защиту от утечки тока ненадёжной.
Если нет уверенности в собственных силах или проводка дома старая и запутанная, разумнее доверить монтаж устройства защитного отключения специалисту — цена ошибки в электрике всегда выше стоимости вызова электрика.
Часто задаваемые вопросы об УЗО
Можно ли использовать только УЗО без автомата?
Ставить устройство защитного отключения без автоматического выключателя нельзя, и это не рекомендация, а требование норм безопасности. УЗО не умеет реагировать на перегрузку и короткое замыкание, оно защищает только от токов утечки, поэтому без автомата провода останутся без защиты от перегрева и возгорания. Единственное исключение — дифавтомат, который объединяет обе функции в одном корпусе и уже содержит защиту от сверхтоков, возникающих в проводах. В любой другой ситуации связка «автомат плюс УЗО» обязательна для проводов каждой линии в щитке.
Почему УЗО срабатывает без видимых причин?
Чаще всего ложные срабатывания связаны с соединением нулевых проводников разных групп после устройства — тогда прибор фиксирует мнимую утечку там, где её нет. Вторая частая причина — старая изоляция проводов или влажность внутри стен, из-за которых на оголённых участках проводки реально возникает небольшой ток утечки на землю.
Также причиной может стать неисправная техника, например стиральная машина или водонагреватель с повреждённым нагревательным элементом. Если срабатывания повторяются регулярно, стоит вызвать электрика для диагностики линии и состояния проводов, а не игнорировать сигнал устройства.
Обязательно ли устанавливать УЗО в квартире?
Согласно нормативным требованиям, устройство обязательно устанавливается на линиях повышенной опасности — в ванной, на кухне, для розеток во влажных помещениях и для наружного освещения. Для остальных групп потребителей монтаж не всегда прописан как строго обязательный, но настоятельно рекомендуется с учётом реальной пользы для безопасности жильцов и сохранности проводов.
На практике большинство современных проектов электрощитов закладывают защиту на каждую группу розеток. Экономить на этом не стоит: цена вопроса несоизмерима с последствиями поражения электрическим током.
Как проверить исправность УЗО?
Проверка проходит с помощью кнопки тест на корпусе устройства: при нажатии внутри создаётся искусственная небольшая утечка, и рычажок должен мгновенно перейти в положение «отключено». Если этого не произошло, устройство неисправно и требует замены, эксплуатировать его дальше нельзя — иначе провода в цепи останутся без должной защиты.
Специалисты рекомендуют выполнять такую проверку раз в месяц, это простая процедура, занимающая несколько секунд. Дополнительно исправность можно оценить визуально — на корпусе не должно быть следов оплавления, трещин или запаха гари, а провода на подключении должны быть надёжно зажаты.
