Как подключить датчик движения к прожектору и правильно настроить
30.09.2026
471
Сохранить статью:
Как подключить датчик движения к прожектору? На первый взгляд это кажется простой задачей. Однако за лаконичной схемой скрывается ряд технических нюансов: от подбора оборудования по мощности до учета особенностей уличной эксплуатации, где на работу системы влияют и погодные условия, и возможные помехи.
Что учесть? Чтобы система работала надежно и без ложных срабатываний, важно правильно соединить провода и грамотно настроить параметры датчика, а также позаботиться о защите линии от перепадов напряжения и влаги. Все несколько сложно, поэтому некоторые сперва решают подключить прожектор через фотореле.
Как подключить прожектор через фотореле
Фотореле – одно из самых простых устройств для автоматического управления освещением. Оно отслеживает уровень освещенности и включает свет, когда становится темно. Как только освещение снова достигает установленного значения, контакты размыкаются, и прожектор выключается. Чтобы исключить постоянное мигание при изменении освещенности, в устройстве предусмотрен гистерезис – пороги включения и отключения немного отличаются друг от друга.
Настраивать фотореле лучше всего в сумерках, когда естественное освещение соответствует моменту, в который, по вашему мнению, должен включаться прожектор. Для этого вращайте регулятор до тех пор, пока свет не загорится, затем немного поверните его обратно, чтобы определить точку срабатывания. При установке важно следить, чтобы свет от прожектора не попадал непосредственно на датчик. Если фотореле будет освещаться самим светильником, оно не сможет работать корректно.
Обычно фотореле подключается тремя проводами:
- входящая фаза (чаще всего коричневый провод);
- ноль (обычно голубой);
- выходящая фаза на прожектор или другой светильник (как правило, красный провод).
Чаще всего к устройству подводят двухжильный кабель с фазой и нулем. Фазный провод подключают к коричневой жиле фотореле, нулевой – к голубой. Кабель, идущий к прожектору, соединяют с красным проводом (фаза) и голубым (ноль). Если в кабеле предусмотрено заземление, его не заводят в фотореле – защитную жилу подключают напрямую к светильнику.
Преимущества подключения датчика движения
Датчики движения, реагирующие на перемещение, изменение теплового излучения или другие признаки присутствия человека, делают использование освещения более удобным и безопасным. Представьте, что вы несете тяжелую коробку и заходите в темную кладовую. Без автоматического включения света пришлось бы сначала поставить груз, затем искать выключатель в темноте. Именно в таких ситуациях нередко происходят падения, ушибы или повреждение вещей. После установки датчика свет включится автоматически, как только вы войдете в помещение.
Однако удобство – далеко не единственное достоинство такого решения:
Экономия электроэнергии
Современные светодиодные светильники расходуют меньше электричества, чем лампы накаливания, но при длительной работе они тоже увеличивают расходы. Датчик движения отключит освещение после того, как в зоне его действия никого не останется, поэтому свет не будет гореть без необходимости.
Бережное отношение к окружающей среде
Сокращая расход электроэнергии, вы не только экономите на коммунальных платежах, но и снижаете потребление природных ресурсов. Это небольшой, но полезный вклад в уменьшение нагрузки на окружающую среду.
Повышение безопасности участка
Многие владельцы частных домов интересуются, как подключить датчик движения к прожектору для освещения на улице, чтобы сделать территорию более защищенной. Если установить несколько прожекторов вдоль забора, рядом с воротами или входом в дом, свет будет автоматически включаться при появлении человека. Правильно настроенная система способна отличать крупные объекты от мелких животных, снижая количество ложных срабатываний. Тем, кто хочет упростить монтаж, подойдет прожектор со встроенным датчиком движения – его достаточно подключить к электропитанию.
Как подключить датчик движения к прожектору
Если вы хотите разобраться, как правильно подключить датчик движения к прожектору, сначала стоит понять принцип его работы. В отличие от обычного фотореле, такой датчик реагирует не только на уровень освещенности, но и на перемещение объектов с температурой, отличающейся от окружающей среды примерно на 5 °C и более. Благодаря этому устройство включает свет только тогда, когда в зоне его действия появляется человек или другой достаточно теплый объект.
Обычно датчик не реагирует на дождь, снег или колебание ветвей деревьев. Однако потоки теплого воздуха из открытых дверей или движение домашних животных могут вызывать срабатывание, поэтому при выборе места установки важно правильно направить чувствительный элемент.
Большинство моделей оснащено двумя регуляторами. LUX (или значок полумесяца) отвечает за уровень освещенности. В одном крайнем положении датчик работает круглосуточно, включая прожектор при любом движении. При смещении настройки в сторону значка луны устройство начинает выполнять функции фотореле и срабатывает только в темное время суток.
TIME позволяет задать продолжительность работы прожектора после обнаружения движения. Обычно диапазон составляет от 30 секунд до шести минут. Если за это время движение не фиксируется, освещение отключается. При повторном обнаружении человека отсчет начинается заново.
Тем, кто интересуется, как подключить датчик движения на прожектор, важно учитывать особенности светодиодных светильников. В момент включения они могут создавать кратковременный пусковой ток до 100 А. Поэтому к одному датчику желательно подключать только один мощный прожектор. Если требуется одновременно включать несколько светильников, лучше использовать контактор.

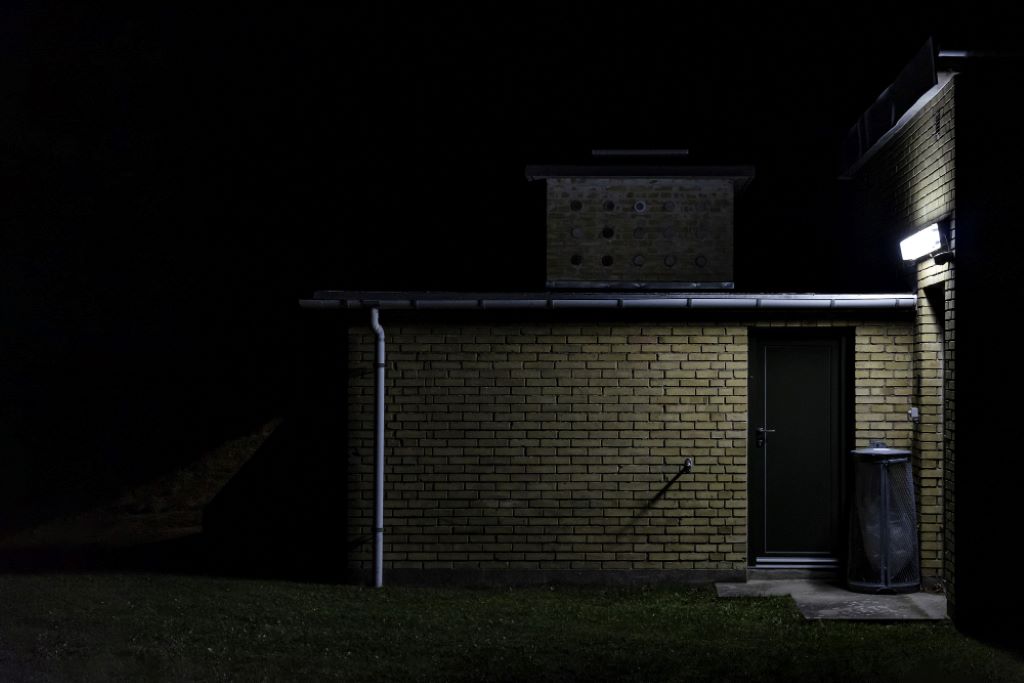

Фото: wirestock / magnific.com
Сама схема подключения практически не отличается от варианта с фотореле. Разница заключается в том, что провода подключаются не к выведенным жилам, а к клеммной колодке, расположенной внутри корпуса датчика. Благодаря этому в большинстве случаев не требуется устанавливать отдельную распределительную коробку.
При выборе устройства обратите внимание на его основные характеристики:
- степень защиты корпуса – для уличной установки рекомендуется не ниже IP54;
- дальность обнаружения движения – обычно до 10 метров;
- максимально допустимую мощность нагрузки или силу тока. Поскольку светодиодные прожекторы имеют высокий пусковой ток, желательно выбирать датчик с запасом по мощности не менее чем в два раза.
Регулировка датчика движения, подключенного к прожектору
После того, как удалось подключить датчик движения к прожектору, важно правильно настроить его работу. Корректная регулировка позволит избежать ложных срабатываний, сократить расход электроэнергии и сделать освещение максимально удобным.
Настройка чувствительности (SENS)
Регулятор SENS отвечает за расстояние, на котором устройство будет обнаруживать движение.
- Установите чувствительность таким образом, чтобы датчик уверенно реагировал на приближение человека, но не включал прожектор из-за небольших животных, качающихся веток или других незначительных объектов.
- Лучше начать с минимального значения, а затем постепенно увеличивать чувствительность, каждый раз проверяя работу системы.
Настройка времени задержки (TIME)
Параметр TIME определяет, сколько времени прожектор будет оставаться включенным после последнего обнаруженного движения.
- Обычно доступен диапазон от нескольких секунд до нескольких минут. Для дорожек, проходов и входных групп достаточно небольшой задержки, а для просторных дворов или парковок ее можно увеличить.
- После настройки включите питание, дождитесь срабатывания датчика и убедитесь, что прожектор отключается через установленный промежуток времени.
Настройка уровня освещенности (LUX)
Большинство датчиков оснащено регулятором LUX, который задает уровень освещенности, при котором устройство начинает работать.
Если прожектор должен включаться только в темное время суток, установите минимальное значение. Если требуется, чтобы освещение срабатывало уже в сумерках, увеличьте порог в соответствии с условиями эксплуатации.
Проверка работы системы
- После завершения настройки несколько раз пройдите перед датчиком с разных направлений и на разном расстоянии. Это позволит убедиться, что прожектор включается только при необходимом движении.
- Понаблюдайте, как работает система: свет должен загораться при появлении человека и отключаться через заданное время.
- Если срабатываний слишком много, уменьшите чувствительность, измените положение датчика или скорректируйте параметр LUX.
Устранение возможных неполадок
- Если прожектор не включается либо работает нестабильно, в первую очередь проверьте правильность подключения проводов и наличие питания на датчике.
- Также убедитесь, что устройство не находится под прямыми солнечными лучами и не расположено рядом с источниками тепла. Такие факторы могут вызывать некорректную работу и ложные срабатывания.
Правильно выполненная настройка обеспечит стабильную работу системы, благодаря чему прожектор будет включаться только тогда, когда это действительно необходимо.
Советы по эксплуатации прожектора, совмещенного с датчиком движения
Прожектор с датчиком движения будет работать долго и без сбоев, если соблюдать несколько простых рекомендаций.
- Регулярно очищайте корпус прожектора и датчика от пыли, грязи, паутины, влаги и насекомых. Загрязнения могут ухудшать работу сенсора и приводить к ложным срабатываниям.
- При появлении признаков неисправности, например, нестабильной работы, мерцания света или повреждения корпуса, сразу отключите устройство от электросети и устраните проблему.
- Выбирайте место установки так, чтобы рядом не было источников тепла, вентиляционных выходов, оживленных дорог, густых деревьев и оборудования, создающего сильные электромагнитные помехи. Это позволит значительно снизить вероятность ложных срабатываний.
При правильном монтаже, регулярном обслуживании и соблюдении рекомендаций производителя датчик движения способен стабильно работать до 10 лет.
Часто задаваемые вопросы о подключении датчика движения к прожектору
Как правильно выбрать датчик для прожектора?
Перед тем как подключить датчик движения к прожектору, важно правильно подобрать само устройство. Основной параметр – допустимая мощность нагрузки. Она должна быть как минимум на 20 % выше суммарной мощности всех подключаемых прожекторов. Если нагрузка превышает возможности датчика, рекомендуется использовать магнитный пускатель или контактор.
Какое сечение кабеля подойдет для подключения?
Обычно используют следующие значения: до 500 Вт – 1,5 мм²; от 500 до 1000 Вт – 2,5 мм²; свыше 1000 Вт – 4 мм². Для наружного монтажа лучше выбирать кабель, устойчивый к влаге и ультрафиолету, а при прокладке под землей дополнительно использовать защитную гофрированную трубу.
Из-за чего могут возникать ложные срабатывания?
На работу устройства влияют неправильно выбранный угол наклона, ветки и кустарники в зоне обнаружения, источники электромагнитных помех, потоки воздуха от кондиционеров или вентиляции, а также прямые солнечные лучи, попадающие на корпус датчика.
Подключение прожектора через датчик движения позволяет автоматизировать работу уличного освещения, снизить расход электроэнергии и повысить безопасность придомовой территории. Чтобы система работала стабильно, важно правильно подобрать оборудование, выполнить подключение по схеме производителя и настроить чувствительность, время задержки и уровень освещенности.
Если вы не уверены, как правильно подключить датчик движения к светодиодному прожектору через выключатель, или не имеете опыта работы с электропроводкой, лучше поручить монтаж квалифицированному электрику. Это обеспечит безопасную эксплуатацию оборудования и поможет избежать ошибок при установке.
