Как правильно подключить диммер
03.07.2026
373
Сохранить статью:
Как подключить диммер? Если совсем коротко, то нужно отключить питание и демонтировать старый выключатель. После чего надо внимательно осмотреть проводку, выполнить монтаж на разрыв фазы. Потом остается только зафиксировать все обратно в подрозетнике.
На что обратить внимание? Не все типы ламп в состоянии поддерживать регулировку света. Для работы некоторых из них требуется совместимый диммер или встроенный драйвер, поддерживающий изменение напряжения. Поэтому работа по подключению начинается уже с правильного выбора источника света.
Назначение диммера
Диммер — это прибор, устанавливаемый для управления разными сценариями освещения. Название происходит от английского dim, что переводится как «делать тусклым», «затемнять». В обиходе данные электронные устройства называют светорегуляторами или диммирующими выключателями.

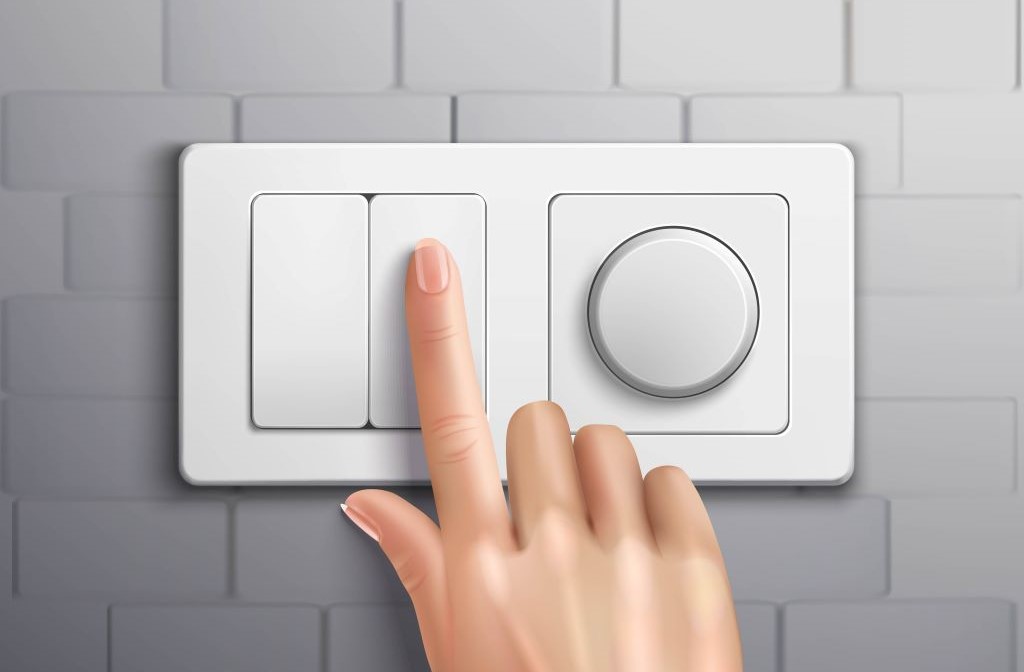

Диммер чаще всего выглядит как стандартный настенный выключатель. Он используется для плавной регулировки яркости светильников.
Фото: macrovector / magnific.com
Светорегуляторы подходят для реализации гибких сценариев света с использованием настенных, потолочных и отдельно стоящих осветительных приборов.
Функции диммирования:
- уменьшение зрительного напряжения при длительной работе;
- выбор оптимального сценария освещения под текущие потребности;
- формирование атмосферы в помещении;
- экономия электроэнергии за счет снижения яркости;
- продление срока эксплуатации ламп благодаря гибкому сценарию освещения;
- реализация разных световых композиций и сценариев в одном помещении.
Также диммирование позволяет создавать видимость присутствия хозяина во время его отъезда (если в модели светорегулятора имеется такая опция).
Разновидности диммеров
По типу поддерживаемых ламп диммеры делятся на следующие группы:
- Для ламп накаливания — устройства оснащены переменным резистором. Сейчас почти не используются.
- Для разных типов ламп, в том числе LED — устройства оснащены встроенным полупроводниковым переключателем (симистором или тиристором).
- Для разных типов ламп — габаритные диммеры с регуляторами напряжения трансформаторного типа. Они могут использоваться в помещениях, где нельзя создавать радиопомех, и требуется нормальная форма питающего напряжения.
По типу управления диммеры делятся на:
- механические (требуется контакт с устройством путем нажатия на кнопку, клавишу, регулировочное колесо);
- акустические (управляются звуковыми командами);
- сенсорные (яркость регулируется прикосновением);
- wi-fi диммеры (управляются через приложение смартфона);
- дистанционные (диммер и осветительные приборы регулируются с помощью пульта дистанционного управления).
По способу установки светорегуляторы классифицируются на:
- Накладные — крепятся непосредственно на поверхность стены или в монтажную коробку. Используются при открытой проводке. Могут устанавливаться вместо стандартных выключателей.
- Модульные — устанавливаются на DIN-рейку в распределительном щите. Сначала питание подводится к диммеру, а затем провода подключаются к нагрузке (лампам). Плюс модульной установки диммера — возможность управления несколькими источниками света, наличие выносной кнопки регулировки или клавишного выключателя.
- Встраиваемые — диммер похож на настенную модель, но предназначен для установки внутрь устройств или в монтажную коробку. Поэтому акцент сделан на функционале, а не дизайне.
- Подвесные — размещаются на проводе питания настольных ламп или торшеров.
- Портативные — оснащены вилкой, которая вставляется в стандартную розетку, и разъемом для подключения лампы. Портативные диммеры визуально напоминают тройник.
Принципы работы диммера
Ошибочно воспринимать диммер как просто выключатель с регулировкой. Это сложные электронные устройства, предназначенные для гибкого управления светом в помещении.
Принцип работы диммера:
- Симисторные диммеры (электронные) работают по принципу фазового регулирования, кратковременно открываясь в нужный момент каждого полупериода переменного тока. Таким образом получается управлять яркостью света без мерцания.
- Реостатные диммеры являются устаревшими, так как, в отличие от современных светорегуляторов, они имеют низкую эффективность и нагреваются при работе, расходуя электроэнергию.
- ШИМ-диммеры (широтно-импульсная модуляция) используются для LED-ламп. Принцип работы — быстрое включение и выключение питания.
Типы ламп, совместимых с диммерами
Не все лампы совместимы со светорегуляторами. Проще всего подключить диммер к лампочке накаливания, так как их нить нагревается слабее. Подходят галогенные лампы, в том числе низковольтные с понижающим трансформатором, но нужен совместимый светорегулятор.
Можно подключить диммер к светодиодной ленте и люминисцентным лампам. Подходят модели с драйвером, который поддерживает изменения напряжения. Обычные светодиодные лампы при подключении к светорегулятору могут мерцать или вовсе не загораться. Обращайте внимание на маркировку «dimmable» на упаковке осветительного прибора.
Для LED-лент и SMART-светильников нужны специальные контроллеры с ШИМ или диммированием по заднему фронту. Они предназначены для плавного управления яркостью светодиодов без потери цветопередачи.
Фото: freepik / magnific.com
Общее описание схем подключения диммера
Расскажем, какие есть схемы подключения диммера:
Простой светорегулятор
Устройство подключается вместо обычного выключателя в разрыв фазного провода. Данная схема подходит только к механическим моделям. Если нужно подключить сенсорный диммер, то к устройству тянется и отдельный нулевой провод.
Аналогичным образом монтируются многофункциональные светорегуляторы, оснащенные датчиками движения, света и т.д. Подключение провода диммера к нулю необходимо и для маломощных осветительных приборов.
Ночник
При подключении светорегулятора к настольной лампе, торшеру, ночнику подходят портативные модели светорегуляторов следующего типа:
- Шнуровой. Диммер оснащен шнуром, который монтируется вместо заводского на осветительном приборе, и проводом с вилкой.
- Корпусной. Это аналог модели на шнуре, но без питающего проводника. Его можно взять от светильника.
- Розеточный. Диммер втыкается в розетку. Через светорегулятор подключается лампа через шнур и вилку.
Фото: lifeforstock / magnific.com
Выбор модели диммера зависит от условий и специфики эксплуатации светильника.
Проходной светорегулятор
Данная схема работает с переключателем аналогичного типа. Подключить проходной диммер можно в спальне или зоне отдыха. Распространенная схема светового сценария: при входе в комнату освещение включается переключателем у двери, а светорегулятор монтируется у кровати для управления яркостью света и полного отключения/включения.
Еще один вариант — установка двух светорегуляторов проходного типа по аналогичной схеме, что увеличит стоимость сценария освещения.
Диммер с управлением из любого места
Более экономный вариант схемы, рассмотренной выше — использование 3-контактных светорегуляторов. Они работают аналогичным образом, но при этом без проходных выключателей. На 3-ий контакт у них подключается кнопочный включатель, который работает по типу звонка.
Для включения освещения требуется одно нажатие, а для управления яркостью нужно удержать кнопку в нажатом положении в течение определенного времени.
Модульный светорегулятор
В схеме используются модульные диммеры, которые монтируются на DIN-рейку в электрическом щитке.
Таким образом осуществляется управление группой осветительных приборов — в помещении, на лестничном пролете и т.д. К диммеру подключается кнопочный выключатель, который соединяется с модулем отдельным проводом.
Правила подключения диммера
Для правильного подключения диммера нужно учитывать ряд требований по монтажу и эксплуатации:
- Максимальная температура окружающей среды — 26-27 °C.
- Диммер подключается в разрыв фазного провода. Ноль обычно не подключается.
- Нельзя подключать через один диммер индуктивную и емкостную нагрузку в цепь.
- Минимальная нагрузка цепи составляет 40 Вт.
- Мощность диммера должна превышать суммарную мощность подключаемых ламп.
- Максимальная нагрузка на цепь, подключенную через светорегулятор, составляет 1000 ватт. Предельный показатель для большинства моделей — 500-700 Вт. Если требуется подключить более 1 кВт, нужно увеличить мощность с помощью усилителя.
Лампа должна поддерживать функцию диммирования. Например, не все модели люминесцентных лампочек позволяют подключить диммер. Если такая возможность имеется, то производитель указывает это на упаковке осветительного прибора.
Алгоритм подключения диммера
Самая простая схема — подключить диммер вместо выключателя. Для этого нужно разобрать и демонтировать выключатель. Алгоритм подключения следующий:
- Отключите электричество с помощью автомата в электрощитке.
- Проверьте, что напряжение отсутствует, используя отвертку.
- Разберите выключатель: снимите декоративную рамку, выкрутите крепежи и демонтируйте механизм.
- Определите провода: фазный и на светильник. Фазу можно определить с помощью индикаторной отвертки, когда питание кратковременно включено. Запомните его или поставьте отметку. При наличии 3 проводов это может быть проходной выключатель. Нужно выяснить, какой из них фазный.
- Подключите светорегулятор. Отключите электричество. У светорегулятора обычно 2 клеммы: L (фаза) и стрелка (нагрузка). Если маркировка отсутствует, то подключайте любой провод к любому контакту. Устройство будет работать. Для создания надежного электрического контакта зачистите концы проводов на 8-10 мм. Вставьте провода в клеммы светорегулятора и зажмите их винтами.
- Закрепите диммер в подрозетнике. Для этого разместите провода таким образом, чтобы они не препятствовали установке устройства. Вставьте светорегулятор в подрозетник и закрепите винтами. Первым делом проверьте, что вы поставили механизм ровно. Затем установите и регулировочную ручку устройства.
- Протестируйте работу диммера, включив электричество. Проверьте, работает ли светильник.
Фото: pvproductions / magnific.com
Как подключить диммер к LED-ленте или LED-излучателю? Учитывайте, что устройство нужно размещать непосредственно перед контроллером с LED-лентой или лампой. Его выход сразу же предоставляется на вход контроллера.
Рекомендации по подключению двух диммеров
Подключение двух светорегуляторов осуществляется, исходя из задачи, типа приборов и сценария освещения. Важно учитывать специфику каждого диммера, тип нагрузки (лампы, LED-ленты и т.д.), а также требования к управлению световым сценарием.
Основные схемы подключения:
- Параллельное подключение. Два диммера можно включить параллельно для регулировки одной лампы с разных точек. При таком способе подключения каждое устройство будет управлять своей частью полупериода напряжения. Важно понимать, что если один регулятор установлен на 100 %, то второй не будет участвовать в регулировке.
- Проходные выключатели. Для управления светом из двух разных точек (например, в лестничном проеме или коридоре) можно использовать схему с проходными выключателями и двумя светорегуляторами. Понадобятся 3-позиционные переключатели.
- Специализированные диммеры. Есть модели устройств, которые работают как ведущий и ведомый блоки. С их помощью можно управлять световым сценарием из нескольких точек. Такие модели являются дорогостоящими и требуют согласованности между собой.
- Кнопочные светорегуляторы с дополнительными кнопками. Есть модели диммеров, к которым можно подключить дополнительные кнопки для осуществления проходных или других схем управления.
Распространенные ошибки в подключении диммера
Одна из самых распространенных ошибок — игнорирование максимальной нагрузки устройства. Например, механический светорегулятор на 400 Вт будет перегреваться и выйдет из строя при подключении 10 галогенными ламп по 50 Вт каждая. Еще одна ошибка — стремление управлять яркостью недиммируемых светодиодных ламп, что приведет к мерцанию или гулу.
Непрофессиональная установка также вызывает проблемы. Например, установка диммера в тесной коробке. Устройство быстро выйдет из строя, если провода сжаты, нет запаса длины и плохие контакты. Диммер быстро поломается, если разместить его во влажной комнате без влагозащиты IP44.
Ключевая ошибка при подключении диммера — неправильное определение фазы. Если подключить устройство к нулю, оно поломается или будет работать некорректно. Если перепутать провода местами, то произойдет короткое замыкание.
Часто задаваемые вопросы о подключении диммера
Какие лампы бесполезно подключать к диммеру?
Учитывайте, что с диммером совместимы энергосберегающие и люминесцентные лампы, которые имеют пометку «dimmable». Если метка отсутствует, то осветительный прибор несовместим со светорегулятором. Он или проработает недолго, или не будет менять яркость света.
Почему LED-лампы мерцают при подключении к светорегулятору?
Это связано с несовпадением технических параметров. Недорогие светодиодные лампы не поддерживают импульсную модуляцию. Поэтому приобретайте диммеры с драйвером, указанным в инструкции.
Получится ли подключить диммер 220 В вместо выключателя?
Это возможно, если позволяет проводка. Необходим фазный провод и место в подрозетнике. Для LED-лент и SMART-систем может понадобиться дополнительный контроллер.
Что проверить, если светорегулятор греется при эксплуатации?
В этом случае нужно проверить нагрузку. Причиной может быть превышение предельной мощности устройства, плохой контакт проводов или неисправность симистора.
Подходит ли светорегулятор для уличного освещения?
Подходит, если имеется защита IP65 и прочный корпус. Стандартные диммеры не переносят влажность и температурные перепады.
Светорегуляторы являются ключевыми элементами управления светом в современном интерьере. Это энергоэффективные и функциональные устройства, помогающие реализовать разные световые сценарии. Грамотный выбор оптимальной модели прибора, правильное подключение и учет совместимости гарантируют комфортную и длительную эксплуатацию диммера.
Помните: даже самый дорогой светорегулятор не спасет, если не учитывать мощность осветительных приборов и не продумать схему подключения.
