Размеры SMD-светодиодов: краткий обзор
07.05.2026
491
Сохранить статью:
Почему важны? Размеры SMD-светодиодов напрямую влияют на допустимую мощность, напряжение питания, а также эффективность отведения тепла. То есть просторный корпус позволяет установить большее количество кристаллов.
На что обратить внимание? Типоразмеров SMD-светодиодов существует много, к тому же время от времени появляются новые. Но так сложилось, что сегодня есть определенное количество наиболее популярных вариантов, которые в основном и делят рынок между собой.
Общая характеристика SMD-светодиодов
Аббревиатура SMD происходит от английского Surface Mounted Device, что переводится как «устройство для поверхностного монтажа». Таким образом, SMD-светодиод — это компактный прибор со светоизлучающим кристаллом внутри корпуса, который крепится на печатную плату.
Чипы таких светодиодов могут содержать до трех элементов, имеющих собственную контактную цепь. Контакты выполнены в виде металлических выводов, что позволяет подключаться к плате без использования крепежных элементов. Установка может выполняться как вручную, так и с помощью автоматизированного оборудования.
Процесс производства SMD-светодиодов состоит из нескольких этапов:
- Формирование кристалла: осуществляется методом металлоорганической эпитаксии, то есть послойного наращивания структуры на подложку путем термического разложения специальных соединений, содержащих нужные химические элементы.
- Планарная обработка: кристалл подвергается травлению, на него наносятся контакты, после чего он разделяется на тысячи отдельных чипов требуемых размеров.
- Биннирование: сортировка чипов по ключевым параметрам: длине волны излучения, рабочему напряжению, величине светового потока.
- Финальная сборка: на этом этапе делают корпус, монтируют выводы и наносят слой люминофора для получения нужного оттенка света.
Если изделие комплектуется линзой, к ее качеству предъявляют высокие требования: материал (пластик, силикон) должен иметь отличное светопропускание, сохранять свойства при нагреве и не деградировать со временем.
Основные преимущества SMD-светодиодов:
- высокая эффективность при малом энергопотреблении;
- отсутствие ртути;
- компактные размеры;
- продолжительный ресурс работы — до 50 000 часов;
- устойчивость к вибрациям, механическим нагрузкам и температурным колебаниям;
- мгновенное зажигание на полную яркость;
- эффективный отвод тепла;
- универсальность монтажа на любые типы поверхностей;
- широчайший модельный ряд, охватывающий все типоразмеры SMD-светодиодов, что позволяет применять их в бытовой, промышленной, архитектурной и уличной подсветке.
В том числе благодаря разнообразию размеров светодиодов данная технология прочно удерживает лидирующие позиции на рынке светотехники.

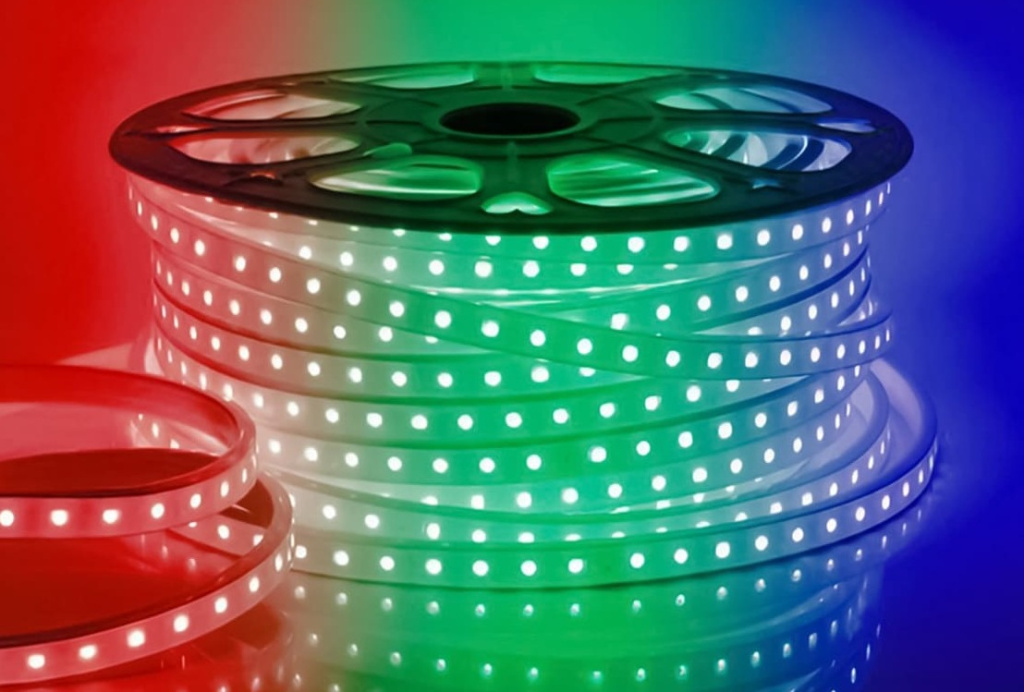

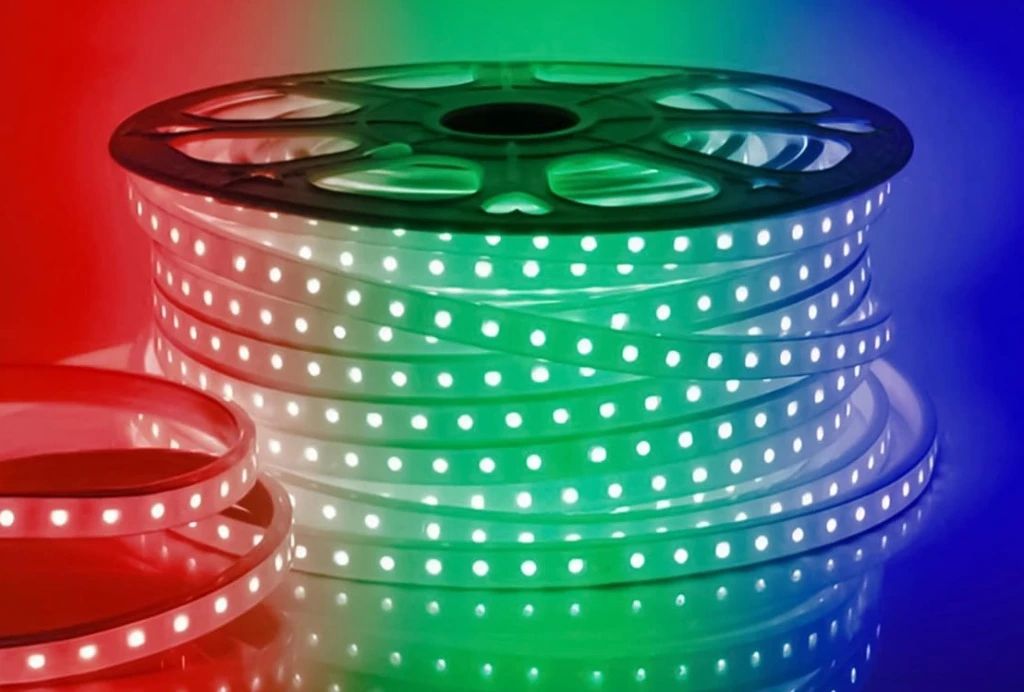

Применение SMD-светодиодов в различных устройствах
Чиповые светодиоды широко используются в самых разных областях благодаря сочетанию компактности, высокой световой отдачи и экономичного энергопотребления. Различные размеры SMD-светодиодов позволяют адаптировать их под конкретные технические задачи.
Автомобильная электроника. SMD-светодиоды применяются в элементах индикации, подсветке приборных панелей, а также во внутреннем и внешнем освещении (в головной оптике, салонных светильниках и декоративных световых модулях).
Благодаря разнообразию типоразмеров SMD-светодиоды легко адаптируются под ограниченное пространство электронных блоков и отличаются продолжительным сроком эксплуатации.
Телевизионные панели и дисплеи. Современные ЖКТ и QLED-экраны используют SMD-светодиоды в качестве источника подсветки. Это позволяет добиваться высокой равномерности свечения, глубокого черного цвета и корректной цветопередачи. Энергоэффективность такой подсветки — прямое следствие прогресса в технологии и миниатюризации размеров светодиодов LED SMD.
Портативная электроника. Компактные размеры SMD-светодиодов позволяют встраивать их в экраны смартфонов, планшетов и других гаджетов для подсветки, а также использовать в качестве индикаторов состояния и вспышек камер, обеспечивая яркий свет при минимальных габаритах.
Промышленное и коммерческое освещение. Широкий выбор типоразмеров SMD-светодиодов дает возможность проектировать осветительные приборы с разными уровнями мощности и светового потока для установки в офисных помещениях, торговых залах, складах и на улицах.
Декоративная и архитектурная подсветка. RGB-светодиоды применяются в декоративной подсветке благодаря способности изменять цветовые оттенки при регулировке параметров.
Такие источники света используются для оформления интерьеров — потолков, стен, ниш и полов. Кроме того, они востребованы в рекламных экранах, вывесках и архитектурной подсветке.
Особенности маркировки светодиодов
Маркировка светодиодов служит основным источником информации о характеристиках изделия:
- Буквенный код — обозначает тип светодиода и его конструкцию.
- Цифровое обозначение — отражает габариты корпуса (длину и ширину) светодиода в десятых долях миллиметра. Например, маркировка SMD3528 означает, что размеры светодиода LED SMD составляют 3,5 × 2,8 мм.
- Цветовое обозначение — указывается латинскими буквами. В маркировке встречаются: RED – красный цвет, GREEN – зеленый, UWC – яркое белое свечение (Ultra White Color).
- Потребляемая мощность.
- Индекс цветопередачи — обозначается числовым значением в диапазоне от 2 до 100. Чем выше этот показатель, тем точнее передаются цвета освещаемых объектов.
Помимо основных параметров, маркировка может включать дату выпуска, производителя, серию изделия и другие данные. Такой подход позволяет точно различать SMD-светодиоды по типоразмерам и подбирать оптимальные компоненты под конкретные условия эксплуатации.
Самые популярные размеры SMD-светодиодов
Во всем многообразии ассортимента выделяется несколько типоразмеров SMD-светодиодов, которые зарекомендовали себя как универсальные и проверенные решения для различных задач.
SMD 3528: габариты этого светодиода составляют 3,5 × 2,8 мм. Его преимущества — низкое энергопотребление, миниатюрность и доступная цена.
SMD 5050: светодиоды этого формата имеют корпус размером 5,0 × 5,0 мм. Они способны обеспечивать более интенсивное свечение и часто применяются в системах RGB-освещения. Такой типоразмер SMD-светодиодов востребованы в декоративных светодиодных лентах.
SMD 5730: габариты светодиода — 5,7 × 3,0 мм. Они отличаются повышенной мощностью и за счет этого используются в осветительных приборах, рассчитанных на интенсивное свечение.

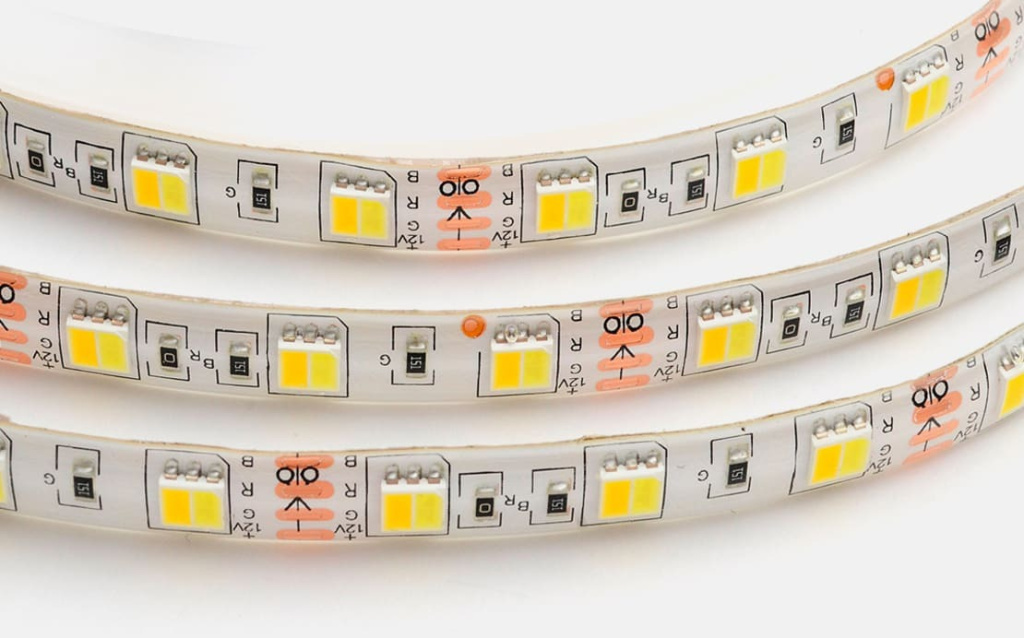

Таблица размеров некоторых SMD-светодиодов
Для удобства подбора компонентов и понимания различий между моделями рекомендуется ориентироваться на сравнительную таблицу. Она помогает быстро определить размеры SMD-светодиодов, конструктивные особенности, рабочие параметры и области использования.
| Типоразмер | Габариты (мм) | Количество кристаллов | Мощность (Вт) | Световой поток (лм) | Угол излучения | Цвет свечения и температура |
|---|---|---|---|---|---|---|
| 3528 | 3,5 × 2,8 | 1 или 3 | 0,06 | От 0,6 до 5,0 | 120–140° | Нейтральный и белый свет, теплые оттенки, а также зеленый, желтый и красный цвета |
| 5050 | 5,5 × 1,6 | 3 или 4 | 0,2 / 0,26 | От 2,0 до 14,0 | 120–140° | Белое и теплое свечение, красный, зеленый, желтый, синий цвета |
| 5630 | 5,6 × 3,0 | 1 | 0,5 | До 57,0 | 120° | Холодный, нейтральный и теплый белый свет |
| 5730 | 5,7 × 3,0 | 1 или 2 | 0,5 / 1,0 | 50,0 / 158,0 | 120° | Холодные и теплые оттенки, нейтральный белый свет |
| 3014 | 3,0 × 1,4 | 1 | 0,12 | От 9,0 до 11,0 | 120° | Холодная, нейтральная и теплая температура, красный, оранжевый, синий, желтый и зеленый цвета |
Понимание ключевых параметров позволяет грамотно выбирать светодиоды для конкретных задач. Потребляемая мощность напрямую связана с яркостью: более мощные модели, например, типоразмер 5050, предназначены для ярких ламп, тогда как компактные размеры SMD-светодиодов 3528 ориентированы на индикацию. Яркость также зависит от числа кристаллов в корпусе — чем их больше, тем выше общая мощность свечения.
Величина светового потока, измеряемая в люменах (лм), показывает количество излучаемого света. Высокие значения требуются для основного и уличного освещения, а низкие — для декоративных целей. Цвет свечения определяет назначение: белый свет используется для общего освещения, зеленый и красный — для индикации, синий — в дисплеях, а желтые и красные тона — в сигнальных устройствах.
Угол рассеивания критически важен для формирования светового пучка. Широкий угол (120-180°), характерный для многих типоразмеров SMD-светодиодов, дает равномерное освещение для потолков. Узкий угол создает направленный луч, используемый в акцентной и архитектурной подсветке, где важна точная фокусировка света. Таким образом, совокупность этих параметров и размеров светодиодов определяет их область применения.
Правила выбора размера SMD-светодиодов
Выбор оптимальных размеров SMD-светодиодов осуществляется с учетом назначения и требуемых технических показателей:
- Яркость и мощность излучения: более крупные SMD-светодиоды типоразмеров 5050 или 5730 обеспечивают высокий световой поток и подходят для создания мощных осветительных приборов. Малогабаритные модели, например, 3528, демонстрируют достаточную эффективность в декоративной подсветке и индикаторах.
- Габариты устройства: в условиях жесткого лимита по монтажному пространству, например, в тонкой электронике, предпочтение отдается самым компактным размерам светодиодов, таким как 2835 или 1206.
- Энергоэффективность: для проектов, где критично низкое энергопотребление, выбирают маломощные и компактные типоразмеры (3528, 2835 или 1206).
- Отвод тепла: размеры SMD-светодиодов влияют на способность рассеивать тепло. Корпуса светодиодов с соотношением сторон (2:1) обеспечивают эффективный теплоотвод.
Дополнительно рекомендуется внимательно изучать маркировку изделий — она позволяет определить ключевые характеристики и понять, подходят ли размеры светодиодов для конкретной задачи. Также следует ознакомиться с технической документацией производителя, поскольку в одинаковых корпусах могут устанавливаться кристаллы разной мощности.
Рекомендации по выбору качественных светодиодов
Чтобы снизить риск приобретения некачественных или неоригинальных компонентов, при покупке SMD-светодиодов рекомендуется учитывать ряд факторов:
- Ориентация на известных производителей: продукция компаний с устойчивой репутацией, как правило, проходит контроль качества и соответствует заявленным характеристикам. Перед покупкой стоит убедиться, что продавец предлагает именно оригинальные изделия, а не аналоги.
- Анализ репутации продавца: высокий рейтинг, стабильные положительные комментарии и длительное присутствие продавца на рынке служат подтверждением его надежности.
- Проверка технических параметров: необходимо внимательно сопоставлять заявленные характеристики с требованиями проекта. Важно учитывать рабочий ток, напряжение, уровень яркости, цветовую температуру и размеры светодиодов для ваших задач.
- Наличие гарантии и сертификатов: продавцы, предоставляющие официальную гарантию и сопроводительные документы, как правило, предлагают более качественную продукцию.
- Адекватная цена: существенное отклонение стоимости в меньшую сторону может свидетельствовать о низком качестве кристаллов или их перемаркировке.
Часто задаваемые вопросы о размерах SMD-светодиодов
Как узнать параметры светодиода SMD с помощью уточнения его размеров?
Достаточно измерить длину и ширину корпуса, чтобы определить конкретный типоразмер, например, 3528 или 5050. Зная фактические размеры SMD-светодиодов, вы можете по справочной таблице найти их характеристики: мощность, световой поток и ток. Этот способ также позволяет оценить мощность светодиодной ленты.
Что делать, если на маркировке SMD-светодиода невозможно разобрать его размер?
В таких случаях информацию о параметрах устройства можно найти через интернет, на официальном сайте производителя или у поставщика.
Зависит ли цвет SMD-светодиода от его размера?
Цвет свечения не зависит напрямую от физических размеров светодиода. Он определяется материалом кристалла и технологией цветообразования (например, использованием люминофора). В пределах одного и того же типоразмера, например 5050, могут выпускаться диоды любого цвета: белого (с разной температурой), красного, синего, зеленого или полноцветные RGB-светодиоды.
SMD-светодиоды — компактные, энергоэффективные и универсальные элементы, применяемые в самых разных устройствах. При правильном выборе основным фактором остаются размеры светодиодов, так как они напрямую влияют на некоторые другие его характеристики.
