Как правильно выбрать сечение кабеля по мощности

Как выбрать сечение кабеля по мощности? Нужно рассчитать, сколько энергии в ваттах потребляется или выдается совокупностью привязанных устройств, затем перевести все в амперы. И, в зависимости от полученного значения, определиться с характеристиками провода.

Почему это важно? Использование провода с неподходящим сечением для мощной нагрузки ведет к его перегреву. А это не только негативным образом скажется на работе электрооборудования, но и может привести к оплавлению изоляции, короткому замыканию и последующему пожару.

Понятие мощности нагрузки электрической сети

В электротехнике под мощностью понимается физическая величина, которая показывает, насколько быстро передается или преобразуется энергия внутри электрической цепи. Если говорить про переменный ток, данный показатель не всегда имеет однозначную трактовку. Здесь помимо полезной работы могут происходить процессы накопления и последующего возврата энергии, обусловленные наличием индуктивных и емкостных компонентов.

Перед тем, как выбрать сечение кабеля по мощности, нужно разобраться в классификации этой величины. Различают активную, реактивную и полную мощность. Характеристики этих разновидностей тесно взаимосвязаны и напрямую влияют на эффективность функционирования электрооборудования и систем в целом.

Активная мощность (P)

Здесь подразумевается тот компонент общей электрической мощности, который непосредственно трансформируется в полезную работу: генерацию тепла, световое излучение, вращательное движение двигателя и прочие действия. Единицей измерения служат ватты (Вт). Этот показатель демонстрирует объем энергии, фактически расходуемой устройством для выполнения своих прямых функций.

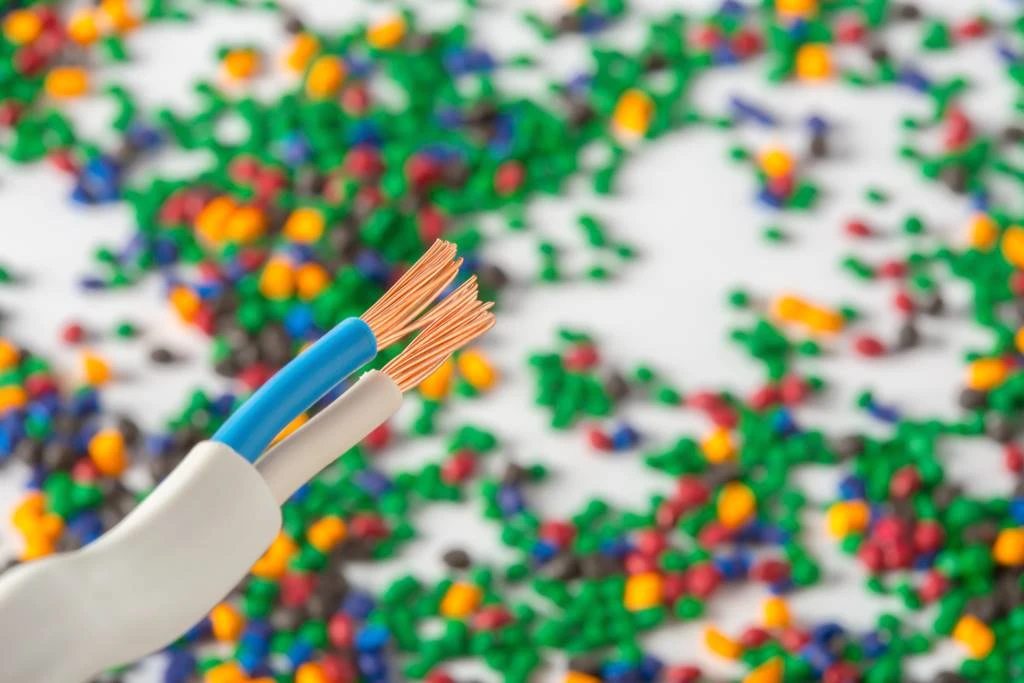

Фото: magnific / magnific.com

Типичные потребители активной мощности — это электродвигатели (преобразование в механическую энергию), осветительные приборы (лампы накаливания, светодиоды) и нагревательные элементы (электрические плиты, бойлеры). Показатель фиксируется в счетах за электроэнергию как основное потребление, служа базой для расчета финансовых затрат на потребление электроэнергии.

Реактивная мощность (Q)

Cвязана с циклическими процессами накопления и возвращения энергии в элементах цепи, обладающих индуктивностью или емкостью (катушки, трансформаторы, конденсаторы). Измеряется такая мощность в вольт-амперах реактивных (ВАр). Физическая суть этого явления заключается в том, что энергия в цепи переменного тока не затрачивается на совершение полезной работы, а лишь циркулирует от источника к нагрузке и обратно в рамках каждого периода колебаний.

Скачать каталоги

Скачать каталоги

Скачать каталоги

Возникновение реактивной мощности обусловлено появлением фазового сдвига (φ) между током и напряжением, что свойственно нагрузкам индуктивного (L) и емкостного (C) характера. Это происходит, например, в трансформаторах, электродвигателях, катушках электромагнитных приводов и конденсаторах в сетях освещения. Хотя реактивная мощность не используется приборами для работы, ее протекание по кабелям приводит к росту потерь при передаче энергии и может снижать доступный лимит активной мощности для подключенного оборудования.

Полная мощность (S)

Представляет собой сумму всех типов мощности, поступающей в электрическую цепь, рассчитывается как произведение действующих (среднеквадратичных) значений напряжения и тока. Единицей измерения являются вольт-амперы (ВА). Полную мощность можно рассматривать как вектор в комплексной плоскости, формируемый совместным влиянием активной и реактивной составляющих. Графически это отображается в виде треугольника мощностей: активная составляющая выступает горизонтальным катетом, реактивная — вертикальным, а полная является гипотенузой.

В реальных электросетях, где нагрузки носят смешанный характер (сочетают активные и реактивные элементы), полная мощность всегда превышает активную или равна ей. Данный параметр имеет критическое значение при подборе сечения кабельных линий, а также при выборе трансформаторов и генераторов, так как именно от этого зависят предельно допустимые нагрузки на оборудование.

Способы определения сечения кабеля

Cечением проводника называют площадь поперечного среза токопроводящей жилы, исключая толщину изоляционного слоя. Данная величина измеряется в квадратных миллиметрах и определяет пропускную способность кабеля. Каждый квадратный миллиметр способен передать определенный объем заряженных частиц.

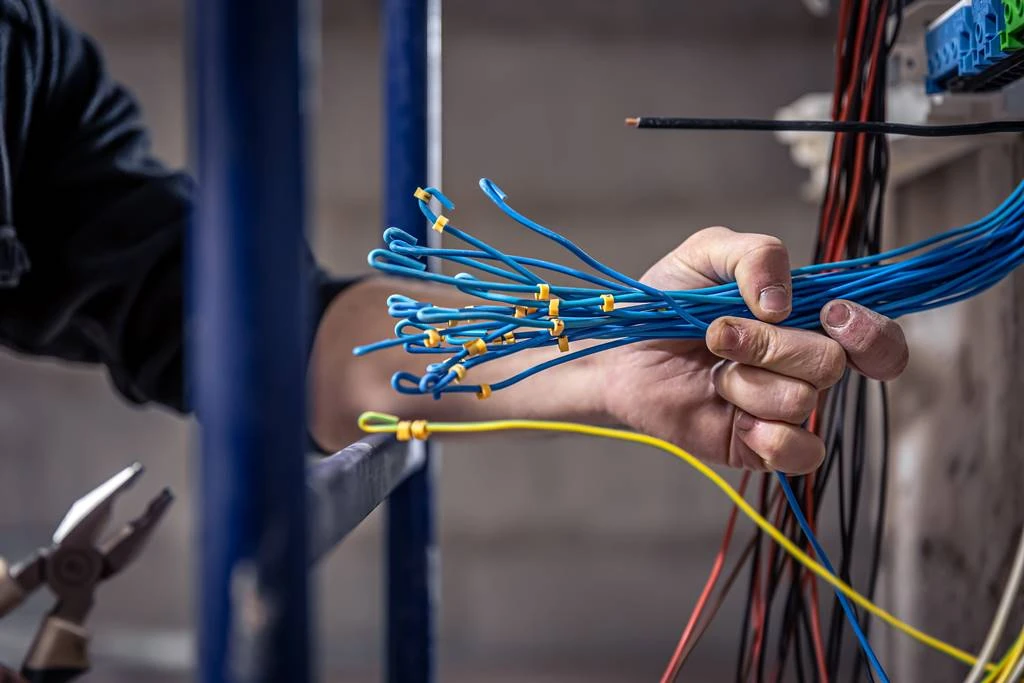

Фото: magnific / magnific.com

Чтобы узнать, как выбрать сечение кабеля по мощности нагрузки, нужно учесть прямую зависимость, существующую между толщиной провода и его электрическими характеристиками. Иными словами, чем больше сечение, тем свободнее движутся электроны, тем ниже встречное сопротивление и, как следствие, меньше нагрев кабельной линии. В электротехнической практике применяется стандартизированный ряд значений: 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240 кв. мм и выше.

Выделяют два ключевых метода установления сечения проводника:

• По заводской маркировке. Как правило, на внешней оболочке кабеля нанесена информация о его параметрах. Например, обозначение «3×2.5» расшифровывается как наличие трех жил, каждая из которых имеет сечение 2,5 кв. мм.
• Путем измерения диаметра. В случае отсутствия или нечитаемости маркировки необходимо измерить диаметр токопроводящей жилы (очищенной от изоляции) и вычислить площадь сечения, используя геометрическую формулу круга.

Для ручного расчета потребуется штангенциркуль. С помощью него измеряется диаметр одной жилы (медной или алюминиевой). Далее применяется следующая формула:

S = (π × d²) / 4,

где S — сечение в кв. мм, d — диаметр жилы в мм.

В качестве иллюстрации: если замер показал диаметр жилы 1,78 мм, то расчет будет выглядеть так:

S = (3,14 × 1,78²) / 4 ≈ 2,5 кв. мм

Важно отметить, что при работе с многожильными проводами каждый отдельный проводник считают отдельно, после чего полученные площади суммируются для определения общего сечения.

Такой расчет позволяет выявить предельно допустимую мощность нагрузки, обеспечить стабильное и безопасное энергоснабжение жилого помещения с учетом реальных потребностей пользователей, а также гарантировать корректную работу бытовой техники.

При подборе кабельной продукции следует принимать во внимание не только номинальную нагрузку, но и дополнительные условия эксплуатации: температурный режим окружающей среды, протяженность линии, материал изготовления проводника и способ его прокладки. Эти аспекты будут рассмотрены далее.

Важность правильного выбора сечения кабеля

Некорректный подбор толщины проводника чреват его перегревом. Это, в свою очередь, влечет за собой не только искажение вольтамперных характеристик сети и сбои в работе подключенного оборудования — резко возрастает риск оплавления изоляционного слоя. Такое развитие событий может спровоцировать короткое замыкание. Если автоматический выключатель сработает с задержкой, высока вероятность выхода из строя бытовой техники, например, ноутбука, находящегося на зарядке. В худшем случае ситуация может закончиться пожаром.

Кроме того, замена поврежденной электропроводки — процедура сложная и затратная. Для обнаружения неисправного участка, скрытого под слоем штукатурки и обоев, потребуется штробление стен.

Читайте также!

Виды осветительных приборов: классификация по разным параметрам

Подробнее

Теоретически можно перестраховаться — приобрести кабели значительно большего диаметра, чем требуется, установить автоматы, соответствующие мощности оборудования. Это избавит от необходимости менять проводку при появлении новых мощных потребителей, таких как дрель или микроволновая печь. Провода в таком случае не будут перегреваться, а защита от короткого замыкания будет обеспечена электромагнитным расцепителем автомата. Однако стоимость такой избыточной проводки окажется существенно выше экономически обоснованной.

Выбор сечения кабеля по мощности

Методика определения сечения проводника, основанная на показателях мощности, считается наиболее востребованной при проектировании бытовых электросетей. Данный подход дает возможность оперативно выявить требуемые параметры проводки, опираясь на суммарную нагрузку от подключаемого оборудования.

Как выбрать сечение кабеля по мощности потребителя при известной электрической нагрузке? Общий алгоритм действий таков:

1. Подсчет суммарной мощности всех приборов, планируемых к подключению.
2. Вычисление силы тока по формуле:

I = P / (U × cos φ),

где:

• P — мощность в ваттах,
• U — напряжение в вольтах (для однофазной сети — 220 В, для трехфазной — 380 В),
• cos φ — коэффициент мощности (для бытовой техники приравнивается к единице).
3. Использование специальной таблицы подбора сечения кабеля по току.

Разберем расчет параметров провода на примере кухонной техники.

Имеется однофазная сеть с напряжением 220 В.  Среди основных потребителей — холодильник (300 Вт), микроволновка (1200 Вт), чайник (2000 Вт), посудомоечная машина (2500 Вт). Общая мощность всего оборудования составляет 6000 Вт. Однако, учитывая коэффициент одновременности 0,8 (предполагается, что все приборы не будут работать одновременно на полной мощности), расчетная нагрузка снижается до 4800 Вт.

Таблицы, помогающие сделать правильный выбор сечения кабеля по мощности

Ниже представлены ключевые справочные данные, помогающие понять, как выбрать сечение кабеля по мощности. Таблицы, в частности, отражают примерные мощностные характеристики распространенных бытовых электроприборов.

Далее в табличном виде показано, как зависит сечение жилы от силы тока.

Дополнительные факторы, влияющие на возможность перегрева проводов

Перегрев кабельных линий может быть спровоцирован не только неверным подбором сечения, но и рядом внешних обстоятельств. К таковым относятся повышенная температура окружающей среды, совместная прокладка нескольких кабелей в одном коробе или канале, близкое соседство с источниками тепла, а также нарушенный теплообмен между сетью и окружающим пространством.

Во избежание ошибок при монтаже и предотвращения перегрева необходимо учитывать такой параметр, как плотность тока. Под этим термином понимается число зарядов, проходящих через единицу площади проводника за единицу времени.

Фото: magnific / magnific.com

Для алюминиевых жил оптимальные значения плотности тока составляют: 3,5 А/кв. мм при открытой прокладке и 3 А/кв. мм — при закрытой. Для медных проводников эти показатели выше: 5 А/кв. мм и 4 А/кв. мм соответственно.

Если монтаж осуществляется в помещении с температурой воздуха, превышающей стандартные 20 градусов Цельсия, требуется корректировка расчетного сечения. Применяется понижающий коэффициент 0,9 на каждые 10 градусов превышения нормы. Например, при температуре в помещении 40 градусов итоговый коэффициент составит 0,81 (0,9 * 0,9).

Степень нагрева проводников при перегрузке зависит преимущественно не от типа самой электропроводки, а от теплопроводности среды, в которой она находится. Чем эффективнее окружающее пространство отводит тепло от кабеля, тем быстрее происходит охлаждение этого кабеля и тем ниже риск повреждения изоляции вследствие перегрева.

При открытом способе монтажа провод непосредственно контактирует с воздушными массами. Закрытая проводка обычно размещается в гофрированных трубах, кабель-каналах или строительных пустотах. В таких случаях контакт с воздухом сохраняется, однако из-за отсутствия циркуляции теплоотвод значительно ухудшается.

Согласно требованиям п. 7.1.37 ПУЭ и п. 15.5 СП 256.1325800.2016, в строениях с негорючими или слабогорючими конструкциями (бетон, кирпич) допускается укладка кабелей без дополнительной защиты непосредственно под слоем штукатурки или в стяжке пола. В данной ситуации теплоотвод происходит не в воздух, а в материал стен и штукатурку.

Читайте также!

Особенности освещения в стиле лофт

Подробнее

Теплопроводность воздуха крайне низка и составляет всего 0,0244 Вт/(м·К). Для сравнения, значения аналогичного показателя для керамического кирпича начинаются от 0,4 Вт/(м·К), а гипсовой штукатурки — примерно с 0,3 Вт/(м·К). Это означает, что при скрытой прокладке под штукатуркой тепло отводится примерно в 12 раз эффективнее, чем при открытом монтаже на воздухе.

Однако, если штроба заполнена монтажной пеной (макрофлексом) с теплопроводностью около 0,03 Вт/(м·К), что лишь немногим выше показателя воздуха, либо провода уложены в пластиковый кабель-канал, перегрев будет более интенсивным, чем при открытой прокладке. Циркуляция воздуха в этом случае полностью отсутствует.

Часто задаваемые вопросы о выборе сечения кабеля по мощности

Какое минимальное сечение провода должно быть в бытовой сети?

В большинстве случаев для стандартных домашних электросетей установлены следующие минимальные рекомендации: 1,5 кв. мм для линий освещения и 2,5 кв. мм для розеточных групп. Применение проводников меньшего диаметра допустимо лишь при незначительных токовых нагрузках и малой протяженности трассы. Тем не менее, в целях обеспечения долговечности системы и безопасности эксплуатации настоятельно советуем придерживаться указанных выше нормативов.

Как подобрать сечение кабеля, исходя из условий эксплуатации?

Здесь нужно учитывать комплекс факторов: величину нагрузки (выраженную через мощность или силу тока), материал изготовления жилы (медь либо алюминий), метод монтажа (открытая прокладка, в трубе, подземная укладка), длину линии (с увеличением расстояния требуется большее сечение) и температурные условия окружающей среды (влияют на предельно допустимые нагрузки).

С каким запасом подбирать сечение?

Специалисты рекомендуют закладывать резерв мощности в размере 10–20% от расчетных значений.

Знание базовых принципов расчета и алгоритмов выбора сечения проводника дает возможность не только оптимизировать эффективность кабельной инфраструктуры, но и гарантировать ее безопасную эксплуатацию в самых разных условиях.
