Как подключить люстру к двухклавишному выключателю: пошаговая инструкция
26.10.2026
377
Сохранить статью:
С какой проблемой вы столкнулись? Вы купили новую люстру, а инструкция от производителя оказалась мутной картинкой без пояснений. Или вы уже сняли старый светильник и теперь смотрите на пучок проводов, не понимая, какой из них за что отвечает. С этой ситуацией справляются даже те, кто раньше не держал в руках индикаторную отвёртку. Двухклавишный выключатель просто управляет двумя группами ламп отдельно, а задача сводится к тому, чтобы правильно распределить провода люстры между этими группами.
Что вы получите после прочтения этой инструкции? Понятную пошаговую схему подключения без сложных терминов, конкретные ориентиры по цвету проводов и расположению клемм, а также ответы на вопросы про люстры с тремя, пятью и шестью рожками. Вы узнаете, как проверить соединение перед включением питания в доме и избежать типичных ошибок новичков. После этого материала подключение освещения перестанет казаться пугающей задачей, требующей вызова электрика.
Подготовка к подключению люстры
Техника безопасности перед началом работ
Электричество не прощает небрежности, поэтому первое правило простое: отключите питание в щитке перед любыми манипуляциями с проводами. Найдите нужный автомат, переведите его в положение «выключено» и только после этого приступайте к работе.
Обязательно проверьте отсутствие напряжения индикаторной отвёрткой: прикоснитесь к каждому проводу по очереди, и если лампочка на отвёртке не загорается, значит, ток отключён. Не работайте во влажном помещении и с мокрыми руками: это повышает риск удара током. Используйте инструмент с изолированными рукоятками, чтобы исключить случайный контакт с токоведущими частями.
Если вы впервые сталкиваетесь с электрикой и чувствуете неуверенность, не беритесь за монтаж в одиночку без подготовки. Позовите знакомого с опытом или обратитесь к специалисту при малейших сомнениях в исправности проводки. Нарушение простых правил грозит коротким замыканием, а иногда и пожаром, поэтому лучше потратить пять минут на проверку, чем потом разбираться с последствиями.
Необходимые инструменты и материалы
Заранее подготовленный набор инструментов экономит время и нервы во время монтажа. Вот что понадобится:
- Индикаторная отвёртка — показывает наличие напряжения в проводе без риска для человека;
- Крестовая и плоская отвёртки — для откручивания крепежных элементов люстры и клемм выключателя;
- Плоскогубцы — помогают зачистить и скрутить провода аккуратно;
- Изолента или клеммники — надёжно изолируют соединения проводов;

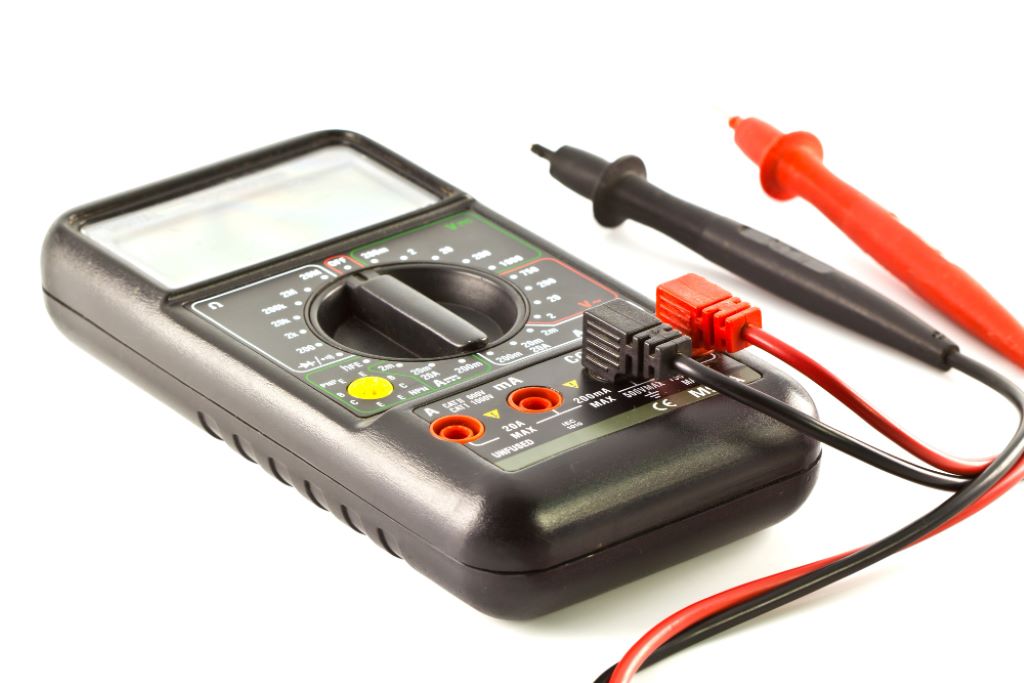

- Мультиметр — точнее индикаторной отвёртки определяет фазу, ноль и целостность цепи;
- Стремянка — для удобного и безопасного доступа к потолку.
Фото: jannoon028 / magnific.com
Если потолок бетонный и крюк для люстры отсутствует, пригодится перфоратор для установки дюбеля. Разложите все материалы рядом с местом работы, чтобы не бегать за недостающей мелочью, когда руки уже заняты проводами. Такая подготовка выглядит мелочью, но именно она отличает уверенный монтаж от нервного метода проб и ошибок.
Определение фазы, нуля и заземления
Перед тем как правильно подключить люстру, важно понять, где какой провод. В современной проводке действует стандартная маркировка: фазный провод — коричневый или красный, нулевой — синий, заземляющий — жёлто-зелёный. Эта цветовая схема упрощает работу и снижает риск ошибки при монтаже.
Чтобы найти фазу и ноль на практике, временно включите питание и поднесите индикаторную отвёртку к каждому проводу. Фазный провод заставит лампочку индикатора загореться, нулевой останется «немым». После проверки снова отключите автомат перед дальнейшей работой. Мультиметр даёт более точный результат: он показывает напряжение в вольтах и помогает отличить рабочий ноль от заземления.
Важно помнить, что в старых домах цвета жил могут не соответствовать современным стандартам — там встречаются просто белые или серые провода без чёткой маркировки. В таком случае ориентироваться только на цвет нельзя, нужно обязательно проверять напряжение приборами. Такой подход убережёт от путаницы и сделает дальнейшее подключение люстры предсказуемым и безопасным.
Устройство и принцип работы двухклавишного выключателя
Прежде чем разбираться, как подключить двухклавишный выключатель света к люстре, полезно понять, что происходит внутри самого механизма. Это не магия, а простая логика контактов, которая станет понятной за пару минут. Как только вы разберётесь в устройстве, схема подключения перестанет казаться набором случайных проводов.
Разница между одноклавишным и двухклавишным выключателем
Одноклавишный выключатель устроен максимально просто: одна клавиша замыкает или размыкает одну цепь. К нему подходят всего два провода — фаза приходит на входную клемму, а после клавиши уходит на лампу. Такой прибор годится для одного светильника или люстры, где все лампы включаются и выключаются вместе.
В двухклавишном выключателе внутри корпуса расположены две независимые контактные группы, каждая со своей клавишей. К нему подходит уже не два, а три провода: один общий фазный и два отходящих на разные группы ламп. По сути, это как два отдельных выключателя, объединённых в одной рамке ради удобства и экономии места на стене.
Выбирать двойной выключатель стоит, если у люстры несколько рожков и хочется управлять освещением гибко: включать часть ламп для мягкого света вечером или все сразу для яркого освещения комнаты. Также он удобен, когда нужно раздельно управлять двумя разными светильниками из одной точки.
Как устроены контакты внутри механизма
Внутри корпуса находится общая клемма, к которой подключается фаза от щитка. От неё ток через подвижный контакт идёт к двум отдельным клеммам, и каждая из них соединена со своей клавишей. Когда вы нажимаете клавишу, металлическая пластина внутри замыкает цепь, и ток идёт дальше к соответствующей группе ламп. Отпущенная клавиша размыкает контакт, и цепь разрывается.
Важно понимать: обе клавиши работают от одной входящей фазы, но управляют разными выходами. Это и есть вся суть механизма — простое механическое разделение одной входящей цепи на два независимых выхода.
Логика включения групп ламп
Благодаря такому устройству можно включать лампы тремя способами:
- только первая клавиша — горит одна группа рожков;
- только вторая клавиша — горит другая группа;
- обе клавиши сразу — горят все лампы люстры.
Эта гибкость и есть главное преимущество двойного выключателя перед одноклавишным аналогом при работе с многорожковыми люстрами.
Пошаговая инструкция подключения люстры
Теперь переходим к главному — практическому подключению. Как подключить люстру к двухклавишному выключателю? Общая схема подключения одинакова для любой люстры независимо от количества рожков. Разница только в том, как именно распределяются лампы между клавишами — это подробно разберём в отдельных подразделах ниже.
Общий порядок действий такой:
- Снимите старую люстру или разберитесь с проводами новой.
- Разделите провода люстры на две группы.
- Соедините группы с проводами от выключателя.
- Закрепите люстру и проверьте работу обеих клавиш.
Перед тем как снять провода люстры с клемм, возьмите за правило маркировать каждый провод скотчем с подписью или цветными метками. Этот простой практический совет спасает от путаницы, когда через полчаса работы все жилы начинают казаться одинаковыми. Пять минут на маркировку экономят потом полчаса нервного разбирательства при сборке.
Разделение проводов люстры на две группы
Принцип простой: все рожки люстры делятся на две группы, и каждая группа управляется своей клавишей выключателя. Внутри люстры провода от разных ламп обычно уже собраны в пучки — нужно определить, какие жилы относятся к каждой лампе, а затем перераспределить их на две части. Возьмите провода первой группы и скрутите их жилы вместе, отдельно сформируйте вторую группу таким же образом.
Изображение подготовлено с помощью нейросетевых технологий
Прежде чем разделять провода, продумайте заранее, сколько лампочек должно включаться отдельно. Если вы часто используете приглушённый свет вечером, а яркий — только для уборки или работы, распределите нагрузку неравномерно в пользу меньшей группы для мягкого освещения. Такой подход помогает экономить электроэнергию и продлевает срок службы ламп, поскольку они не работают постоянно на полную мощность.
Схема для трёхрожковой люстры
Как подключить трёхрожковую люстру к двухклавишному выключателю? Здесь есть два варианта деления: схема 1+2 или 2+1. В первом случае одна клавиша включает один рожок для приглушённого света, вторая — сразу два рожка для более яркого освещения. Провода первой группы соединяются с проводом от первой клавиши выключателя, провода второй группы — с проводом от второй.
Соединение выполняется через клеммники или скрутки: сложите жилы вместе, зафиксируйте клеммником или скрутите плоскогубцами, затем изолируйте соединения изолентой. Для повседневного использования практичнее вариант 1+2, поскольку он даёт больше гибкости — можно включить слабый свет для отдыха или яркий для чтения, не расходуя энергию на лишние лампы.
Схема для пятирожковой и шестирожковой люстры
Как подключить пятирожковую люстру к двухклавишному выключателю? Здесь чаще применяют деление 2+3 или 3+2 — выбор зависит от расположения рожков на каркасе. Если лампы расположены неравномерно, логичнее сгруппировать их по секторам, а не делить вслепую только по количеству.
Как подключить шестирожковую люстру к двухклавишному выключателю? Для неё оптимально равное деление 3+3, поскольку конструкция обычно симметрична и рожки расположены попарно или по кругу. Группы ламп в этом случае легко разделить пополам без ущерба для внешнего вида освещения.
Перед тем как подключить провода, проверьте маркировку производителя внутри корпуса люстры — иногда жилы уже промаркированы бирками или цветом изоляции, и это заметно упрощает работу.
Закрепление люстры и проверка работы
После того как все соединения проводов выполнены и изолированы, аккуратно уберите провода внутрь основания люстры и наденьте декоративный колпак, скрывающий монтажный узел. Убедитесь, что люстра надёжно зафиксирована на потолочном крюке или монтажной планке: покачайте корпус рукой, он не должен шататься.
Включите питание на автомате в щитке и переходите к проверке:
- Нажмите первую клавишу — должна загореться только первая группа ламп.
- Выключите первую и включите вторую — загорится вторая группа.
- Проверьте обе клавиши одновременно: все лампы должны гореть ровным светом без мерцания.
- Убедитесь в отсутствии искрения возле клемм и посторонних звуков вроде треска или гудения — их наличие сигнализирует о плохом контакте в соединении, который нужно переделать.
Особенности подключения светодиодной люстры
Как подключить светодиодную люстру к двухклавишному выключателю? Принцип разделения проводов на две группы остаётся тем же самым, но появляются нюансы, о которых нужно знать заранее. Светодиодные лампы устроены иначе, чем привычные лампы накаливания, и это влияет на схему подключения.
Главное отличие — наличие драйвера. Драйвер — это небольшой блок питания внутри корпуса люстры, который преобразует переменное напряжение сети в постоянный ток нужного значения для светодиодов. Без драйвера светодиодные лампы просто перегорят при первом включении. Именно поэтому провода от выключателя часто подключаются не напрямую к лампам, а к входу драйвера, а уже он распределяет питание внутри конструкции.
Есть ограничение по нагрузке: драйверы рассчитаны на определённую мощность, и превышать её нельзя. Перед покупкой люстры проверьте паспортные данные драйвера и сравните их с реальным количеством светодиодных элементов. Обычная лампа накаливания загорается сразу, а светодиодная люстра с драйвером может мигать при плохом контакте или несовместимом диммере. Это особенность электроники, а не обязательно поломка самой люстры.
Фото: magnific / magnific.com
Подключение люстры с пультом управления
Большинство современных моделей со светодиодными лампами оснащены пультом дистанционного управления. Принцип работы простой: двухклавишный выключатель подаёт общее питание на устройство, а пульт уже переключает режимы яркости и цветовой температуры источников света внутри самой люстры. Получается два уровня управления — грубый через выключатель и тонкий через пульт.
Важная рекомендация: не отключайте питание через пульт, если планируете надолго уйти из дома. Пульт переводит люстру в режим ожидания, а не полностью обесточивает её, поэтому устройство продолжает потреблять небольшое количество энергии. Для длительного отключения используйте именно клавиши выключателя — это безопаснее и экономичнее.
Стоит учитывать возможные ограничения совместимости пульта со схемой из двух групп. Некоторые модели пультов рассчитаны на управление всей люстрой целиком и игнорируют деление на две группы от выключателя. В этом случае обе клавиши будут работать как общий выключатель питания, а переключение режимов останется исключительно за пультом.
Проверка совместимости драйвера
Перед монтажом обязательно уточните у продавца или в паспорте люстры, поддерживает ли драйвер раздельное подключение групп ламп. Некоторые бюджетные драйверы работают только с одной входящей фазой и не рассчитаны на схему с двумя независимыми клавишами. Проверить это несложно: временно подключите люстру и протестируйте обе клавиши по отдельности ещё до финальной фиксации на потолке.
Частые ошибки
Даже опытные мастера иногда совершают досадные промахи при монтаже освещения, а новичкам ошибиться ещё проще. Хорошая новость в том, что все распространённые проблемы известны заранее, и их легко избежать, если знать, на что обратить внимание. Разберём, какие ошибки встречаются чаще всего и чем они грозят.
Типичные ошибки при подключении
Первая и самая опасная ошибка — работа без обесточивания сети. Некоторые новички решают, что аккуратности достаточно, и подключают провода прямо под напряжением. Это прямой риск удара током, поэтому автомат в щитке всегда должен быть выключен до начала работы.
Вторая частая проблема — перепутать местами фазу и ноль. Тогда выключатель может работать неправильно: лампа будет гореть даже при выключенной клавише, а патрон люстры останется под напряжением. Определить провода поможет индикаторная отвёртка или мультиметр: не полагайтесь только на цвет изоляции, особенно в старой проводке.
Третья ошибка — неправильное деление проводов на группы. Если перепутать жилы между клавишами, одна кнопка может включать не ту часть ламп, которую вы задумали, или обе группы сработают одновременно. Перед окончательной сборкой стоит временно проверить каждую клавишу отдельно.
Четвёртая проблема — скрутки без изоляции. Оголённые провода, соприкасающиеся друг с другом или с металлическим корпусом, создают риск короткого замыкания и перегрева проводки. Каждое соединение обязательно нужно заизолировать изолентой или спрятать в клеммник.
Пятая ошибка — слабая фиксация клеммников. Плохо зажатый провод со временем нагревается, контакт искрит, а клавиша может вообще перестать работать. Вот краткий список того, что стоит проверить перед включением питания:
- клеммники затянуты плотно, провод не выдёргивается при лёгком натяжении;
- на скрутках и клеммах нет открытых металлических участков;
- фазный провод не касается корпуса люстры или крепёжных элементов;
- обе клавиши протестированы отдельно и вместе.
Если остаются сомнения, проверьте соединения мультиметром перед включением питания в доме. Это займёт пару минут, зато исключит большинство неприятных сюрпризов.
Часто задаваемые вопросы о подключении люстры к выключателю
Что делать, если на потолке только два провода?
Если выходят только два провода, а выключатель двухклавишный, значит, в распределительной коробке обе группы ламп уже объединены в одну линию. В этом случае двойной выключатель будет работать как одноклавишный: обе кнопки включают свет одновременно. Чтобы разделить группы, нужно найти распределительную коробку и развести питание на две отдельные жилы до люстры. Если коробка недоступна, проще протянуть третий провод от выключателя напрямую к люстре.
Как проверить наличие напряжения перед работой?
Сначала отключите автомат в щитке, затем прикоснитесь жалом индикаторной отвёртки к каждому проводу по очереди. Если лампочка внутри рукоятки не загорается, напряжения нет. Более точный результат даст мультиметр: он показывает конкретное значение в вольтах и помогает отличить фазу от нуля. Не начинайте монтаж, пока не убедитесь, что линия обесточена. Никогда не доверяйте только визуальному осмотру проводки, даже если провода выглядят обычными и безопасными.
Можно ли подключить люстру без клеммников?
Технически да, провода можно соединить обычной скруткой и заизолировать изолентой: этот способ применялся десятилетиями и до сих пор встречается в старых квартирах. Однако клеммники обеспечивают более надёжный и плотный контакт, снижают риск нагрева жил и упрощают демонтаж при необходимости.
Для начинающих мастеров клеммные колодки удобнее: провод достаточно зачистить и зажать, без скрутки плоскогубцами. Если вы не уверены в качестве скрутки, лучше выбрать клеммники ради собственной безопасности.
Почему при включении одной клавиши мигают все лампочки люстры?
Чаще всего причина в неправильном разделении фазы и нуля между группами ламп внутри люстры или на клеммах выключателя. Также мигание возникает при плохом контакте в скрутке или слабо зажатом клеммнике, из-за чего ток проходит с перебоями. У светодиодных люстр с драйвером мигание бывает следствием несовместимости с типом выключателя или подсветкой самой клавиши. Проверьте фазу индикаторной отвёрткой и при необходимости переделайте соединения, изолируя каждый участок отдельно.
