Прожектор перестал светить, а корпус выглядит монолитным без единого шурупа снаружи? Такая ситуация знакома почти каждому владельцу частного дома: свет на участке погас, а на первый взгляд кажется, что вскрыть светодиодный прожектор без повреждений просто невозможно. На самом деле производители используют вполне предсказуемые способы сборки — герметик по периметру стекла, скрытые винты под декоративными заглушками или защелки на задней крышке. Зная логику конструкции, разобрать корпус можно аккуратно и без лишнего риска, даже если раньше вы никогда не занимались ремонтом освещения.
Что вы получите после прочтения этой статьи? Пошаговый алгоритм, который подходит и для бытовых моделей на дачном участке, и для профессиональной диагностики у мастеров, и для радиолюбителей, которые хотят заменить светодиоды или изучить схему драйвера. Вы узнаете, какие инструменты и материалы понадобятся, как размягчить герметик без риска для стекла и платы, а также как вернуть корпусу прежнюю герметичность после сборки. Это спокойное и практичное руководство без запугивания сложностью — только конкретные приемы, проверенные на реальных прожекторах.
Устройство светодиодного прожектора
Прежде чем понять, как разобрать светодиодный прожектор, полезно представить его устройство как слоеный пирог, где каждый элемент отвечает за свою задачу. Внутри находится светодиодная матрица — плата с диодами, которая непосредственно излучает свет. Она крепится на радиатор, отводящий тепло, потому что диоды теряют яркость и быстрее выходят из строя при перегреве.
Отдельно расположен драйвер — блок питания, преобразующий сетевое напряжение в стабильный ток нужной величины для матрицы. Все это закрыто защитным прозрачным элементом и герметизирующими прокладками, которые не пропускают влагу и пыль внутрь.
Взаимодействие узлов простое: драйвер питает матрицу светодиодов, она светит и нагревается, радиатор забирает тепло и рассеивает его в воздух, а прочная оболочка со стеклом защищает всю начинку от осадков, снега и насекомых. Именно поэтому герметичность важна для уличной эксплуатации — прожектор работает под дождем, при перепадах температур в течение года и в условиях конденсата, и любая щель со временем превращается в источник коррозии контактов.
Из чего состоит корпус и стекло
Большинство корпусов уличных прожекторов изготавливают из алюминиевых сплавов методом литья — такой материал легкий, прочный и хорошо проводит тепло, фактически выполняя роль дополнительного радиатора. Литая конструкция позволяет объединить функцию защиты и теплоотвода в одной детали, что снижает стоимость производства. Защитное стекло крепится тремя основными способами: на винтах через рамку, на пластиковых клипсах-защелках или напрямую на силиконовый герметик, нанесенный по периметру.
Герметик применяют, чтобы гарантировать заявленный класс влагозащиты IP65 или выше — без него влага рано или поздно проникнет к матрице и драйверу, а диоды начнут окисляться. Именно способ крепления определяет, каким методом придется вскрывать оболочку: винты и клипсы открываются быстро, а вклеенный элемент требует размягчения герметика, о чем подробно расскажем в практической части статьи. Многие мастера для наглядности снимают этот процесс на видео.
Частые причины неисправности
Владельцы разбирают прожекторы по нескольким типичным причинам. Самая частая — выход из строя блока питания: драйвер перегорает из-за скачков напряжения, и прожектор перестает светиться полностью или начинает мигать.
Второй сценарий — перегорание одного или нескольких светодиодов на матрице. В этом случае свет становится тусклым, появляются темные участки или неравномерное свечение.
Третья причина — попадание влаги через поврежденный герметик, что приводит к окислению контактов и коротким замыканиям. Четвертая — отслоение термопасты между матрицей и радиатором, из-за чего возникает локальный перегрев и ускоренная деградация диодов, особенно если прибор эксплуатируется несколько лет подряд без обслуживания.
Перед тем как приступать к ремонту светодиодного прожектора, стоит провести внешний осмотр: проверить целостность прозрачного элемента, наличие следов влаги внутри, потемнение платы с диодами или запах гари у драйвера. Полезно также посмотреть тематическое видео с разбором похожей модели и почитать комментарии других пользователей — там часто описывают, через сколько лет обычно возникает та или иная поломка. Такой подход помогает заранее понять примерную причину неисправности и выбрать подходящий способ вскрытия.
Инструменты и меры безопасности
Перед тем как приступить к ремонту светодиодного прожектора, стоит потратить десять минут на подготовку — это сэкономит время и нервы и убережет от лишних повреждений корпуса или платы прожектора. Правильно подобранные инструменты и соблюдение базовых правил безопасности превращают разборку прожектора из рискованного эксперимента в понятную последовательность действий, которую легко повторить с любой моделью.

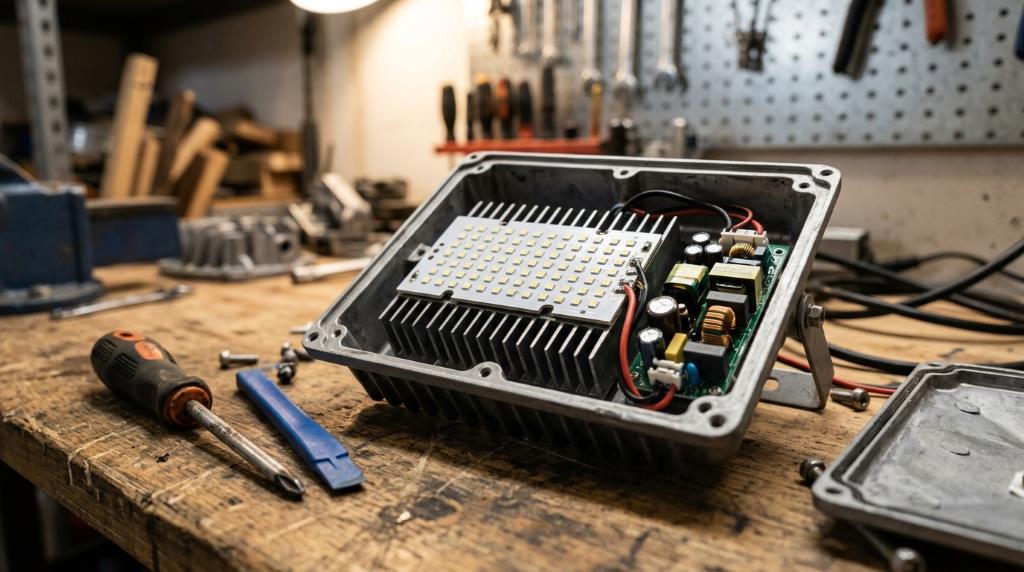

Необходимые инструменты
Состав набора зависит от того, каким способом крепится стекло прожектора — винтовым или клеевым, поэтому лучше сразу подготовить универсальный комплект. Он позволит справиться с большинством бытовых и уличных моделей прожекторов независимо от производителя:
- Крестовая и шлицевая отвертки, шестигранник — для скрытых винтов под заглушками и в отверстиях корпуса прожектора.
- Строительный или технический фен — для нагрева и размягчения герметика по периметру стекла.
- Тонкий нож, лопатка или пластиковая карта — для аккуратного отделения стекла после прогрева.
- Паяльник с тонким жалом и припой — для работы с проводами и контактами матрицы прожектора.
- Мультиметр — для диагностики драйвера и проверки целостности цепи.
Изображение подготовлено с помощью нейросетевых технологий
Если стекло прожектора вклеено, без фена не обойтись: холодный герметик крошится, и стекло можно повредить. Отдельно держите под рукой запасной силиконовый герметик — он понадобится для восстановления герметичности корпуса прожектора при обратной сборке.
Правила безопасности при работе с электричеством
Любой ремонт светодиодного прожектора начинается с полного отключения устройства от сети 220 вольт — недостаточно просто нажать на выключатель, нужно физически вынуть вилку или обесточить линию на щитке. Даже после отключения прожектора от сети на конденсаторе драйвера может сохраняться остаточное напряжение, поэтому, перед тем как касаться платы, проверьте его мультиметром в режиме измерения постоянного напряжения.
Базовые меры защиты стоит соблюдать всегда:
- работайте в защитных перчатках и на сухой непроводящей поверхности;
- не касайтесь оголенных проводов паяльником до полной проверки напряжения;
- избегайте ремонта прожектора во влажном помещении, на улице под дождем или сразу после снятия устройства с мороза;
- не оставляйте инструменты на токопроводящих деталях корпуса.
Высоковольтные компоненты блока питания прожектора опасны даже при небольшой емкости конденсаторов — удар тока способен вызвать серьезную травму. Спокойное и внимательное отношение к этим правилам делает разборку прожектора безопасной процедурой, а не источником риска.
Как разобрать светодиодный прожектор со вклеенным стеклом
Вопрос о том, как разобрать светодиодный прожектор с приклеенным верхним элементом корпуса, чаще всего возникает именно у владельцев бюджетных уличных моделей — производители экономят на винтах и клипсах, заливая шов сплошным слоем силиконового герметика.
Такая конструкция кажется монолитной, но на практике ее можно разобрать своими руками без специализированного оборудования, если действовать по порядку и не спешить. Ниже — рабочий алгоритм, который применим к большинству корпусов независимо от бренда.

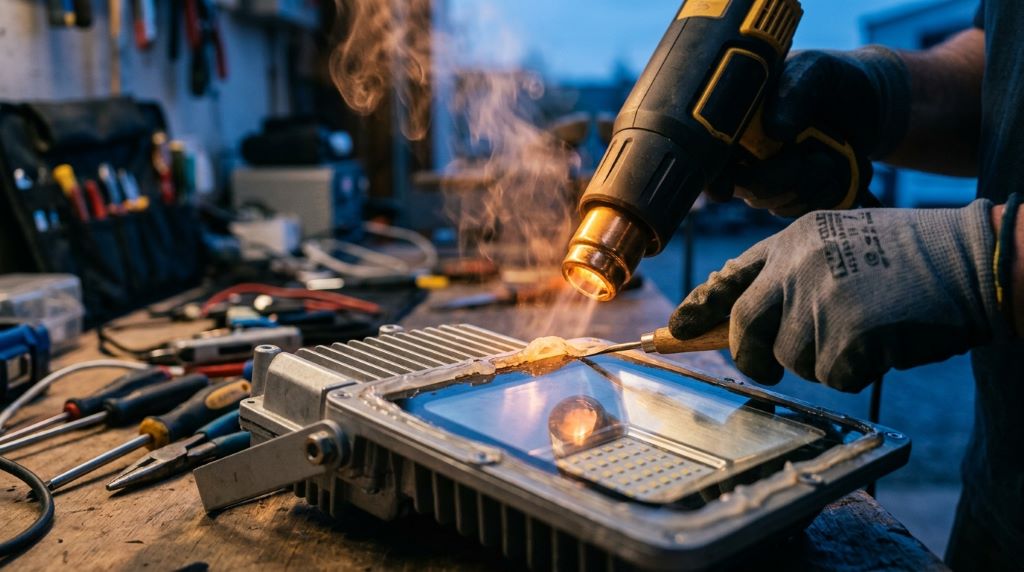

Способы размягчения герметика
Силиконовый герметик становится податливым при нагреве, и это свойство лежит в основе всей процедуры разборки. Оптимальный инструмент — строительный фен: воздух прогревается до 80-100 градусов, поток направляется равномерно по всему периметру защитной панели, а не в одну точку, чтобы шов размягчался целиком.
Держите насадку фена на расстоянии 5-7 сантиметров от поверхности и перемещайте ее круговыми движениями, задерживаясь на каждом участке по 20-30 секунд. Такого режима достаточно, чтобы клей потерял твердость, но пластиковые элементы корпуса и сама плата не деформировались от перегрева.
Если строительного фена нет, подойдет обычный бытовой фен для волос на максимальной температуре — процесс займет чуть больше времени, обычно 3-5 минут на полный прогрев шва, зато риск случайно расплавить рамку минимален. В данном случае важно не гнаться за скоростью: лучше прогреть участок дважды по 15 секунд, чем один раз слишком долго. Признак готовности — герметик слегка тянется при легком нажатии инструментом, а не крошится сухими кусками.
Изображение подготовлено с помощью нейросетевых технологий
Пошаговое отделение защитной панели
После прогрева переходите к механическому отделению прозрачной панели от корпуса. Действуйте по следующей схеме:
- Возьмите тонкий пластиковый нож, лопатку для монтажных работ или обычную банковскую карту и аккуратно введите ее в шов между панелью и корпусом в одной точке.
- Медленно продвигайте инструмент по периметру, слегка покачивая его вверх-вниз и не пытаясь сразу вырвать деталь с усилием в одном месте.
- Если на каком-то участке герметик все еще плотный и лопатка не проходит, остановитесь и повторно прогрейте это место феном 15-20 секунд.
- Продолжайте обходить весь контур, постепенно ослабляя сцепление панели с рамкой корпуса.
- Когда деталь начнет свободно приподниматься, снимите ее полностью двумя руками, равномерно распределяя нагрузку по краям, и отложите на мягкую поверхность — полотенце или коврик, — чтобы не поцарапать и не разбить.
Главный принцип на данном этапе — равномерность: перекос при снятии панели провоцирует трещины, особенно если один край еще держится на герметике, а второй уже свободен.
Типичные ошибки при разборке
Большинство повреждений возникает не из-за сложности процесса, а из-за нетерпения. Вот основные ошибки и способы их избежать:
- Чрезмерный нагрев одной точки дольше 40-50 секунд — приводит к деформации пластиковой рамки или помутнению материала. Решение — постоянно перемещать поток воздуха.
- Резкие рывки ножом или лопаткой — главная причина растрескивания панели. Двигайтесь медленно, без силовых нажимов.
- Попытка снять деталь без предварительного прогрева герметика — риск того, что она треснет прямо в руках. Всегда прогревайте участок перед введением инструмента.
- Работа металлическим ножом вместо пластикового — царапает и корпус, и защитную поверхность. Используйте только пластиковые лопатки или карты.
Если деталь все же повредилась, не переживайте — ее можно заменить на аналогичную по размеру у поставщиков комплектующих для прожекторов, это некритичная поломка. Но при спокойном и терпеливом подходе разборка со вклеенным элементом проходит без потерь в девяти случаях из десяти.
Разборка неразборного и уличного китайского прожектора
Отдельная категория сложности — прожекторы, у которых снаружи вообще не видно ни одного винта, ни единой защелки. Как разобрать неразборный светодиодный прожектор в такой ситуации, если корпус выглядит цельным куском металла? На практике абсолютно неразборных конструкций не существует: производитель как-то собрал плату, драйвер и радиатор внутри корпуса, значит, точка доступа есть, просто она спрятана от глаз. Задача сводится не к «взлому», а к внимательному поиску логики сборки конкретной модели.
Поиск скрытых крепежных элементов
Первым делом осмотрите все углы и торцы корпуса — именно там чаще всего прячут защелки, которые не видны при взгляде спереди. Проведите пальцем или ногтем по периметру, слегка нажимая: щелчок под давлением обычно выдает пластиковую клипсу. Отдельное внимание уделите задней панели радиатора — под наклейкой с техническими характеристиками или под резиновой заглушкой на монтажном кронштейне часто скрыты один или два потайных винта.
Иногда крепление вообще прячут под декоративной рамкой с логотипом производителя — такую накладку нужно попробовать аккуратно отклеить или отщелкнуть, чтобы обнажить крепеж под ней.
Если визуально ничего не находится, переходите к тактильному способу: возьмите тонкую отвертку или нож с неострым краем и медленно проведите по всем стыкам деталей корпуса, ища малейшие щели и швы. Даже плотно подогнанные детали при литье оставляют минимальный зазор, в который можно вставить инструмент и слегка провернуть его, проверяя реакцию корпуса. Такой метод не требует сверления и не повреждает поверхность, зато быстро показывает, где именно корпус собран из двух частей, а не отлит целиком.
Особенности разных моделей прожекторов
Конструкция у разных производителей может сильно различаться, и это нормально — единого стандарта сборки в отрасли нет. То, как разобрать уличный светодиодный прожектор конкретной модели, во многом зависит от ценового сегмента, в котором она выпущена. У бюджетных моделей, особенно ориентированных на массовый рынок, чаще применяется сплошная заливка герметиком по всему периметру или клеевая посадка стекла без единого винта — это дешевле в производстве и не требует точной подгонки деталей.
У более дорогих брендовых аналогов обычно предусмотрено винтовое крепление с резиновыми прокладками, что делает разборку заметно проще и позволяет обслуживать прожектор многократно без потери герметичности.
То, как разобрать китайский уличный светодиодный прожектор из бюджетного сегмента, часто можно понять еще на этапе покупки. Мощность и заявленный класс защиты IP тоже влияют на сложность вскрытия: модели с маркировкой IP66 и выше почти всегда собраны с дополнительным герметиком даже при наличии винтов, поскольку производитель стремится исключить любую вероятность протечки.
Если вы планируете самостоятельный ремонт в будущем, стоит заранее обращать внимание на наличие видимых крепежных элементов при покупке — это сэкономит время и нервы при последующем обслуживании.
| Тип корпуса | Способ крепления | Сложность разборки |
|---|---|---|
| Бюджетный китайский | Герметик, клей | Средняя, нужен фен |
| Среднего класса | Клипсы, скрытые винты | Низкая, нужна отвертка |
| Премиальный брендовый | Винты, прокладки | Минимальная |
При работе со скрытыми точками доступа не спешите применять силу — если элемент не поддается, скорее всего, вы просто не нашли нужный шов, и стоит поискать еще раз по всему периметру корпуса.
Диагностика, замена диода и сборка после ремонта
После того как корпус вскрыт, наступает самый интересный этап ремонта прожектора — понять, что именно сломалось внутри. Ремонт светодиодного прожектора почти всегда сводится к двум сценариям: отказал блок питания или вышел из строя один из диодов на матрице. Оба варианта диагностируются без сложного оборудования, достаточно обычного мультиметра и внимательного осмотра платы прожектора.

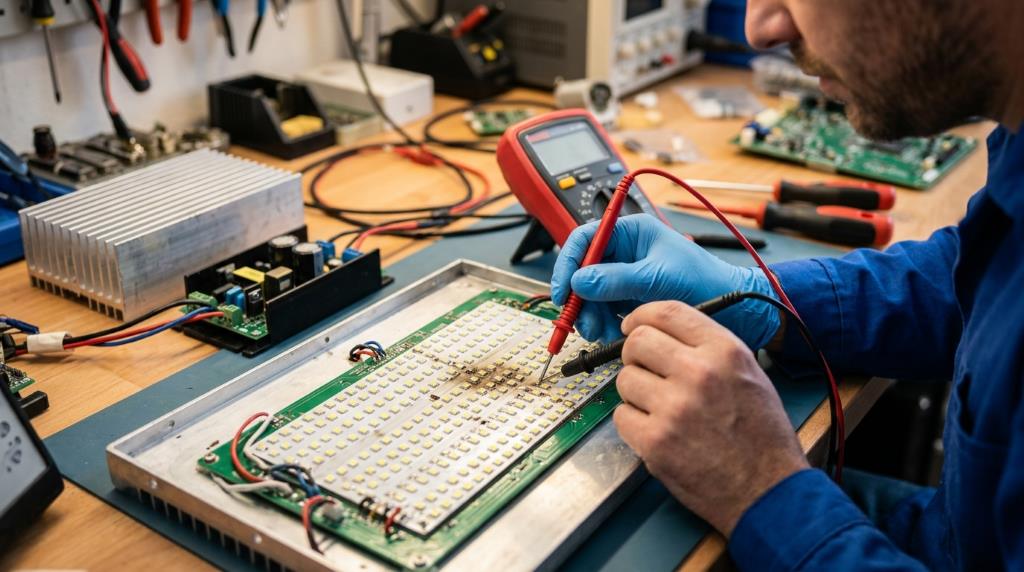

Проверка драйвера и светодиодной матрицы
Начинайте ремонт с драйвера, потому что именно он чаще всего становится причиной полного отказа прожектора. Отключите устройство от сети, дайте конденсаторам разрядиться и переведите мультиметр в режим измерения постоянного напряжения. Подключите щупы к выходным клеммам драйвера и сравните полученное значение с паспортными данными, указанными на корпусе блока питания, — обычно это диапазон от 12 до 60 вольт в зависимости от модели прожектора.
Изображение подготовлено с помощью нейросетевых технологий
Если напряжения нет вообще или оно сильно ниже нормы, блок питания неисправен и требует замены целиком: ремонтировать драйвер прожектора самостоятельно без схемы рискованно.
Если драйвер выдает корректное напряжение, переходите к матрице. Визуально осмотрите плату при хорошем освещении — перегоревший элемент часто выделяется потемнением корпуса, желтизной или следами копоти вокруг контактов.
Для точной проверки переключите мультиметр в режим прозвонки диодов и приложите щупы к контактам каждого светодиода по очереди, соблюдая полярность. Исправный диод покажет падение напряжения в характерном диапазоне и, возможно, слабо засветится, а неисправный элемент останется темным при любой полярности подключения.
При обнаружении сгоревшего элемента замену проводите аккуратно паяльником с тонким жалом, строго повторяя полярность оригинального диода — перепутанные плюс и минус сразу выведут из строя всю цепочку матрицы прожектора.
Обратная герметизация корпуса
После того как драйвер и матрица проверены, а неисправный элемент заменен, можно собрать прожектор обратно. Главная задача этого этапа ремонта — вернуть корпусу прожектора ту же герметичность, что была у него с завода, иначе влага быстро найдет дорогу к отремонтированным контактам и все усилия окажутся напрасными.
Практические рекомендации по герметизации прожектора:
- Качественный герметик — используйте силиконовый состав, устойчивый к перепадам температуры и ультрафиолету. Обычный санитарный силикон для этой задачи не подойдет.
- Равномерный слой — нанесите герметик тонким слоем по всему периметру шва между защитной панелью и корпусом, избегая толстых наплывов, которые мешают плотной посадке.
- Удаление излишков — прижмите панель к корпусу и удалите излишки герметика влажной тряпкой сразу после нанесения, пока состав не начал схватываться.
- Время высыхания — оставьте прожектор в сухом помещении минимум на 24 часа для полного высыхания герметика. Не сокращайте этот срок, даже если не хватает терпения.
- Проверка герметичности — перед установкой на улице слегка сбрызните собранный корпус водой из пульверизатора и убедитесь, что внутрь ничего не попало.
Защита от влаги напрямую влияет на срок службы прожектора, поэтому этим этапом ремонта нельзя пренебрегать даже при небольшом вмешательстве в конструкцию.
Часто задаваемые вопросы о разборке прожектора
Как разобрать прожектор без повреждения стекла?
Главный принцип — не спешить и всегда прогревать шов перед механическим воздействием. Разбирать светодиодный прожектор нужно с равномерным прогревом феном всего периметра, а не одной точки, иначе стекло треснет от локального перепада температуры. Вводите пластиковую лопатку постепенно, покачивая ее, а не пытаясь вырвать стекло сразу с усилием. Если чувствуете сопротивление, лучше остановиться и прогреть участок повторно, чем ломать корпус или стекло силой.
Чем размягчить герметик на прожекторе?
Силиконовый герметик размягчается при нагреве до 80-100 градусов, поэтому оптимальный инструмент — строительный (технический) фен, направленный равномерно по всему шву. Подойдет и обычный бытовой фен для волос на максимальной мощности, только процесс займет чуть больше времени, обычно 3-5 минут на полный контур. Держите насадку на расстоянии 5-7 сантиметров и прогревайте участки по 20-30 секунд круговыми движениями. Готовность герметика легко проверить — он начинает слегка тянуться при нажатии лопаткой, а не крошится сухими кусками.
Как понять, что перегорел именно один диод?
Осмотрите матрицу при хорошем освещении — сгоревший элемент часто выделяется потемнением корпуса, желтизной или мелкими следами копоти вокруг контактов. Для точной диагностики переведите мультиметр в режим прозвонки диодов и проверьте каждый элемент по очереди, соблюдая полярность подключения щупов. Исправный светодиод покажет характерное падение напряжения и иногда слабо засветится, а неисправный останется темным при любой полярности. Такой способ занимает немного времени, но дает точный результат без разборки всей платы.
Как восстановить герметичность после ремонта?
Используйте качественный силиконовый герметик, устойчивый к перепадам температуры и ультрафиолету, а не обычный санитарный силикон. Нанесите его тонким равномерным слоем по всему периметру шва, прижмите стекло к корпусу и сразу удалите излишки влажной тряпкой. Дайте герметику высохнуть в сухом помещении минимум 24 часа, не сокращая это время, даже если хочется быстрее собрать конструкцию. Перед установкой на улице проверьте герметичность легким опрыскиванием водой, чтобы убедиться, что внутрь ничего не попало.
