4 способа проверить светодиоды в лампе
22.05.2026
432
Сохранить статью:
Как проверить светодиоды в лампе? Для начала стоит убедиться, действительно ли дело только в них, а не какой-то другой части светового устройства. Неисправность светодиодов порой можно выявить, внимательно их осмотрев.
Что учесть? Если визуальный осмотр ни о чем не говорит, нужно подключать вспомогательные инструменты: мультиметр, щупы. Даже с помощью обычных батареек и старого зарядного устройства для телефона можно определить, работают ли лампы или нет.
Устройство светодиодной лампы
Прежде чем приступать к ремонту светодиодной лампы, необходимо разобраться в ее устройстве. Независимо от внешнего исполнения и типа используемых светоизлучателей, все светодиодные лампы (включая филаментные) имеют одинаковую конструкцию. Если снять корпус лампы, внутри можно обнаружить драйвер — печатную плату с радиоэлементами.
Любая светодиодная лампа функционирует следующим образом. Напряжение с контактов патрона поступает на выводы цоколя, через которые подается на вход драйвера. С драйвера постоянное напряжение поступает на плату с распаянными светодиодами. Чтобы понять причину неисправности, полезно знать, как проверить светодиоды в лампе — это поможет отличить проблему в драйвере от выхода из строя самих излучающих элементов.
Фото: rawpixel.com / magnific.com
Драйвер — электронный блок, генератор тока, который преобразует сетевое напряжение в ток, необходимый для нормального свечения светодиодов.
В некоторых конструкциях плата со светодиодами закрывается специальным защитным стеклом для равномерного распределения светового потока и снижения риска контакта человека с открытыми токоведущими частями.
Причины неисправности светодиодов в лампе
Светоизлучающие диоды (LED) стали важным этапом развития искусственного освещения. Их работа основана на преобразовании электрической энергии в световой поток. Такие источники света отличаются длительным сроком службы, однако даже они не застрахованы от поломок. В подобных ситуациях пользователи часто задаются вопросом, как проверить светодиоды в лампе, чтобы быстро определить причину неисправности.
Существует ряд типичных факторов, приводящих к сбоям в работе:
- подача питания с нарушенными параметрами по напряжению или току;
- просадки напряжения в сети либо дефекты электропроводки, приводящие к пробою p‑n‑перехода;
- перегрев при недостаточном теплоотводе. Это может проявляться в виде потемнения покрытия, деформации кристалла или даже расплавления корпуса;
- обрыв цепей, соединяющих диоды с источником питания;
- неисправность управляющего модуля (драйвера);
- физические повреждения (удар, сжатие, деформация);
- сбои в работе блока питания;
- влияние статического электричества;
- проникновение влаги внутрь корпуса при отсутствии влагозащиты;
- естественный износ: после 1000 часов работы световой поток может уменьшиться примерно на 10 %. В таких случаях важно понимать, как проверить светодиоды в светодиодной лампе мультиметром, чтобы оценить их состояние;
- низкое качество сборки.
4 способа проверить светодиоды в лампе
Определить, исправен ли светодиод, можно разными способами, и выбор зависит от того, какие инструменты есть под рукой. Самый простой метод — визуальный осмотр: часто неисправный LED заметен по потемневшему корпусу или темной точке на поверхности. Если же внешних признаков нет, потребуется более детальная диагностика с помощью мультиметра, батареек или старой зарядки от смартфона.
Проверка мультиметром
Для этого нужно:
- переключить прибор на измерение постоянного напряжения (DC Voltage) с разрешением не меньше 2 мВ — это важно для точности показаний;
- красный щуп подключить к аноду (длинный вывод светодиода), черный — к катоду (короткий вывод);
- включить мультиметр и обратить внимание на показания:
- ≈ 2 В для красного или зеленого диода,
- ≈ 3–4 В для синего или белого.
Если на дисплее почти ноль или диод не светится, возможны два варианта: либо элемент действительно вышел из строя, либо перепутана полярность. В этом случае меняют местами красный и черный провод и повторяют проверку.
Для инфракрасных светодиодов процедура та же, но их излучение не видно глазу. Здесь поможет камера смартфона: через экран можно увидеть, светится ли элемент.
Фото: KamranAydinov / magnific.com
Тестирование с помощью щупов
Проверка LED прямо на плате — частая задача, особенно если нет возможности выпаять диод. Для этого используют мультиметр с тонкими щупами или специальным переходником. Такой переходник можно купить в магазине электроники, заказать онлайн или изготовить самостоятельно, припаивая к обычным щупам тонкие провода, иглы или кусочки скрепок.
Алгоритм работы:
- переключите мультиметр на режим измерения сопротивления;
- подключите переходник к щупам;
- аккуратно коснитесь ножек светодиода;
- если элемент исправен, сопротивление будет низким при прямом включении (анод к плюсу, катод к минусу) и высоким при обратном подключении. При неисправности диода прибор покажет низкое сопротивление в обоих направлениях.
Этот способ позволяет проверить светодиоды в лампе, не вынимая их из схемы и не повреждая плату.
Проверка с батарейкой
Этот способ не требует измерительных приборов. Алгоритм действий:
- взять два небольших отрезка провода;
- один конец первого провода соединить с плюсовым контактом батарейки (например, типа АА или ААА), а другой его конец — с анодом светодиода;
- один конец второго провода подключить к минусовому выводу батарейки, а другой — к катоду светодиода;
- если диод исправен, после сборки такой цепи он начнет излучать свет.
Метод наглядный и простой, однако он не дает количественной оценки параметров диода, а только подтверждает его работоспособность.
Тест с помощью старой зарядки смартфона
Можно использовать старое зарядное устройство для тестирования светодиодов. Для этого:
- отрежьте штекер и зачистите провода.
- подключите красный провод к положительному выводу диода, а черный — к отрицательному.
- если элемент работает, он сразу начнет светиться. Этот способ особенно подходит для более мощных или нестандартных LED, когда батарейки не дают достаточного тока.
Все три метода помогают определить исправность диодов и дают четкое понимание, как проверить светодиоды в светодиодной лампе мультиметром или другими доступными средствами.

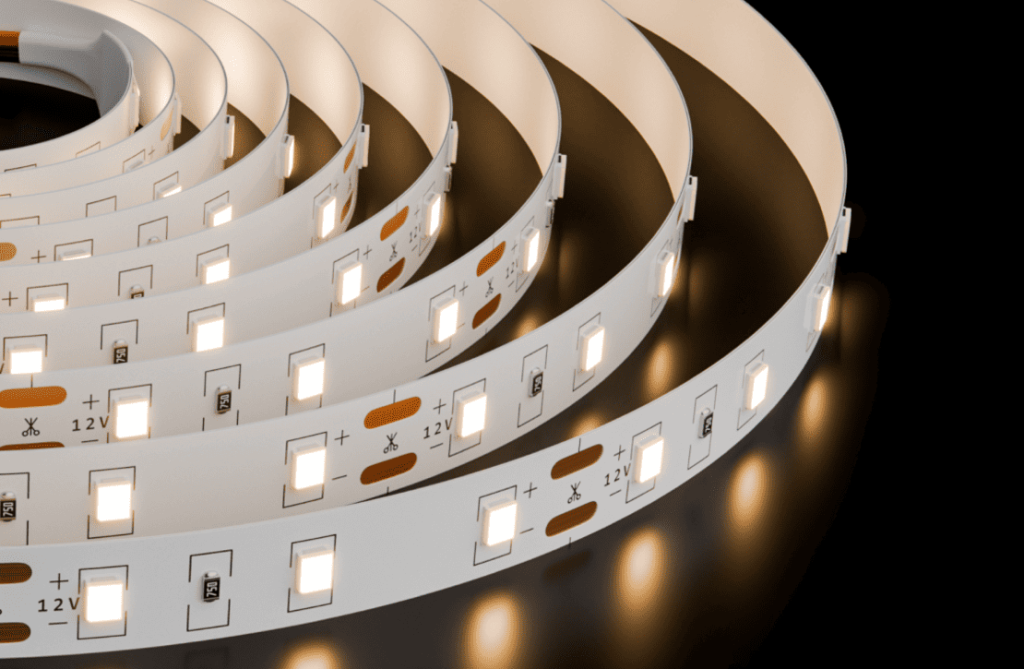

Как проверить светодиодную ленту
Светодиодная лента представляет собой не просто набор диодов, а модульную систему, где элементы объединены в отдельные участки. Благодаря такому принципу ее можно разрезать на равные части без потери работоспособности — каждая секция сохраняет свои характеристики. При диагностике такой конструкции важно понимать не только, как проверить светодиоды в лампе, но и как вести себя с цепочками из нескольких элементов.
Фото: freepik / magnific.com
Диагностика выполняется поэтапно:
- Контроль подключения: убедитесь, что лента правильно подключена к источнику питания со строгим соблюдением полярности. Ошибка на этом этапе — одна из самых частых причин отсутствия свечения.
- Проверка напряжения: большинство лент рассчитаны на 12 или 24 В. С помощью мультиметра измеряют напряжение на входных контактах. Если питание отсутствует или не соответствует норме, проблема может быть в блоке питания.
- Визуальная диагностика: осмотрите ленту по всей длине. Обратите внимание на повреждения: трещины, разрывы дорожек, следы перегрева или деформации.
- Проверка управляющих элементов: если лента работает через контроллер или пульт, важно исключить их неисправность. Проверьте настройки, состояние батареек и корректность работы самого устройства управления.
Если в процессе проверки обнаружены отдельные неработающие диоды, это может сказаться на функционировании всей секции. В таких случаях полезно проверить светодиоды в светодиодной лампе мультиметром: неисправные элементы в ленте можно выявить и заменить, соблюдая полярность при установке.
Типовые неисправности светодиодов
Возьмем, к примеру, филаментные лампы. В них типичная проблема — обрыв токоведущей нити. Иногда этот дефект удается заметить невооруженным глазом, но чаще требуется лупа. Другой метод диагностики — прозвонка сегментов тестером. Если филаментная лампа сгорела, на поверхности ее колбы нередко видны точечные почернения.
Теперь о драйвере. Одна из частых поломок в его схеме — конденсаторы со вздутым корпусом. Заподозрить неладное можно, когда фактическая емкость этих элементов падает на треть и более от номинала. Точный ответ даст мультиметр с функцией «Cx», но при замере важно соблюдать полярность.
Фото: freepik / magnific.com
Мерцание лампочки — еще один тревожный сигнал. Оно возникает, когда эквивалентное последовательное сопротивление (ESR) конденсаторов переваливает за отметку в 5 Ом. Мигающий свет раздражает глаза и явно указывает на скорую кончину компонентов.
Отдельного разговора заслуживает деградация кристаллов светодиодов. Это процесс постепенной или ускоренной потери рабочими характеристиками полупроводникового элемента. Главный признак — яркость упала на 70 %, а ток при этом остается нормальным. Второй сигнал тревоги: разница между замеренным напряжением на диоде и цифрой из технического паспорта превысила 15 %.
Итог таков: если диагностика выявила сломанные компоненты, перед вами два пути. Можно попробовать заменить дефектные светодиоды своими руками или вызвать мастера. Но зачастую разумнее — выбросить старую лампу и купить новую, особенно когда неработоспособных элементов много. Восстановление обойдется дороже.
Часто задаваемые вопросы о проверке светодиодов в лампе
Как определить, что неисправность связана именно со светодиодами?
Есть несколько характерных признаков, указывающих на проблемы с LED-элементами:
- лампа полностью перестала включаться;
- свет появляется с перебоями или заметно «пульсирует»;
- часть диодов не работает;
- на поверхности элементов видны потемнения или характерные точки.
В таких ситуациях логично разобраться, как проверить светодиоды в лампе, чтобы исключить другие возможные причины.
Как выявить неисправный светодиод при осмотре?
Обычно обращают внимание на следующие признаки:
- наличие потемнений, трещин или пятен;
- следы перегрева — изменение цвета или деформация корпуса;
- повреждения выводов или контактных площадок.
Какие промахи чаще всего допускают при тестировании?
При самостоятельной проверке нередко возникают типичные недочеты:
- нарушение полярности;
- выбор неправильного режима на мультиметре;
- перегрев при пайке, который может повредить исправные элементы рядом;
- проверка от батарейки без ограничения тока.
Чтобы избежать этих проблем, важно заранее разобраться, как проверить светодиоды в светодиодной лампе мультиметром и другими способами.
Есть ли смысл менять отдельные диоды?
Решение зависит от масштаба повреждений:
- если вышло из строя 1–2 элемента, их замена обычно оправдана;
- если повреждена значительная часть диодов или проблема связана с драйвером, разумнее заменить лампу целиком.
В целом проверка светодиодов не требует сложного оборудования: достаточно базовых инструментов и аккуратности. Визуальный осмотр позволяет заметить явные дефекты, а измерения помогают точно определить неисправные участки и принять решение — ремонтировать устройство или заменить его новым.
