Как сделать проходной выключатель: пошаговая инструкция
11.09.2026
475
Как сделать проходной выключатель? За кажущейся сложностью электрических схем скрывается элегантное инженерное решение, доступное для повторения даже новичку с минимальным набором инструментов. Реализовать систему управления светом из двух или даже трех точек проще, чем кажется: достаточно понять логику переключения контактов, правильно выбрать кабель и неукоснительно соблюдать цветовую маркировку проводов.
Что учесть? Овладев этим навыком, получится добавить своему жилью ощутимый комфорт и современный вид, а также существенно сэкономить на электроэнергии, исключив ситуации с забытым на ночь включенным светом. К тому же это бесценный опыт, который пригодится для более серьезных электромонтажных работ в будущем.
Что собой представляет проходной выключатель
Прежде чем разбираться, как сделать проходной выключатель, расскажем, чем он отличается от обычного. Внешне ничем, а «начинка» принципиально разная. К простому выключателю подходят два провода, по которым подается ток. Задача выключателя – размыкать цепь и замыкать, соответственно, выключая свет и включая.
К проходному выключателю подсоединяются три провода: по одному подается фаза, а на выход ток идет уже по двум проводам, подключенным к двум клеммам. Нажатие на клавишу обеспечивает передачу контакта с одного выхода на другой. Когда и на том, и на другом проходном выключателе совпадает позиция клавиш, по линии течет ток, свет горит. Соответственно, при разных позициях света не будет.
Собрать посложнее схему и сделать проходной выключатель можно в таких случаях:
- в коридорах большой протяженности;
- в частных домах на лестницах – по выключателю на каждом этаже;
- в спальне, потому как, если сделать проходной выключатель, свет можно включать и отключать и у входа, и у кровати;
- на придомовой территории, тогда можно зажечь свет у входа на участок, а выключить уже в доме;
- в гаражах.
Проходные выключатели можно купить в магазине, отличить их несложно – на большинстве моделей нанесены разнонаправленные стрелки. Если вы хотите переделать уже существующую простую схему, понадобится именно такая конструкция, потому как сделать проходной выключатель из обычного не получится, хотя противоположный вариант вполне возможен, так как сделать проходной выключатель обычным (двухклавишный или одноклавишный) технически несложно.



Самый простой способ замены выключателя при существующей проводке – закрепить на стене кабель-каналы, металлические или гофрированные трубы и в них спрятать провода. Однако это возможно не всегда. Если вы не хотите штробить стену под новую проводку, посоветуйтесь с дизайнером, как с минимальным ущербом для интерьера проложить наружные каналы для кабеля.
Виды проходных выключателей
У проходных выключателей бывает и одна клавиша, и несколько. Каждой клавишей можно управлять отдельной группой осветительных приборов.
Как правило, для основной массы задач достаточно сделать проходной одноклавишный выключатель, чтобы из двух точек управлять лампочкой. Два выключателя устанавливаются в разных местах в стандартные подрозетники диаметром 40 мм и соединяются между собой сигнальными проводами. Фаза подается на первый выключатель, а от второго кабель прокладывается к источнику света.
Сделать проходной двухклавишный выключатель можно по тому же принципу, хотя монтаж более сложный. Тогда одной клавишей будет включаться, например, светильник на потолке, а второй ночная подсветка по периметру. Управление осуществляется любым из двух выключателей. В его конструкции шесть контактов (два входных, четыре выходных). Бывают модели и с одним общим входом, тогда должна быть перемычка между двумя фазными клеммами.

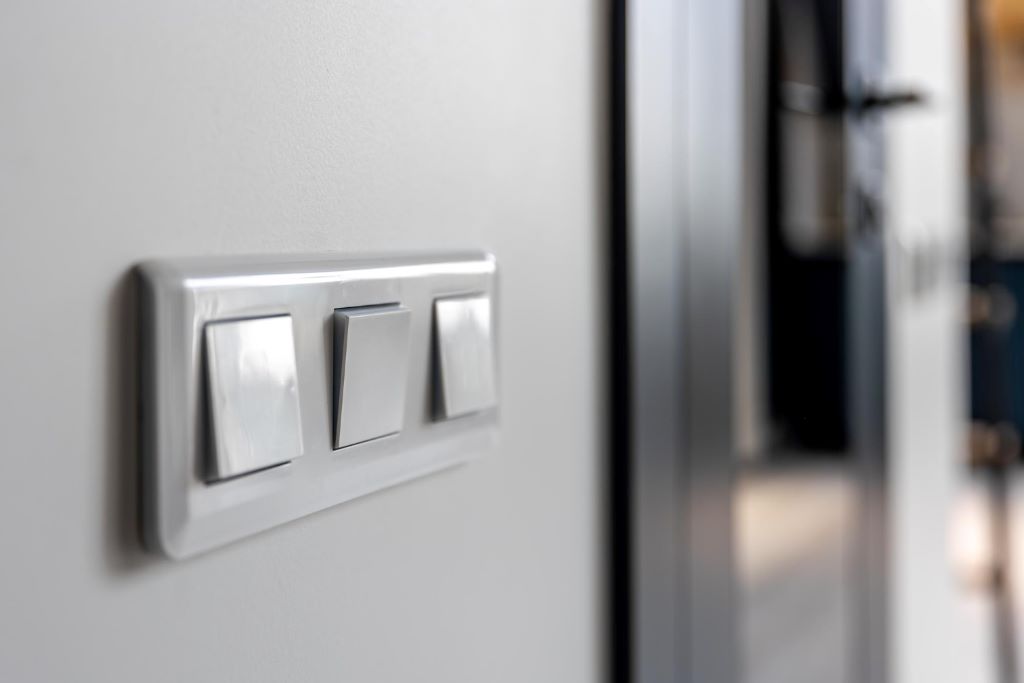

Более сложная модель имеет три клавиши, соответственно, дает возможность из разных мест управлять тремя группами осветительных приборов. Есть необходимость сделать такой проходной выключатель только в огромных помещениях с обилием источников света, поскольку схема подключения сложная и далеко не всегда оправданна. Помимо этого, потребуется тянуть целый пучок проводов, занимающих много места на стене. Обычно поступают проще: монтируют рядом пару из одно- и двухклавишного выключателя.
Фото: pvproductions / magnific.com
2 схемы подключения проходного выключателя
Включение и выключение из двух разных точек
Это основная схема, как сделать проходной выключатель. Для ее реализации выполняют следующие действия:
- Фазовый провод от электрического щита подсоединяется к общему контакту первого выключателя.
- Перекидные контакты (2 штуки) первого и второго переключателей соединяются между собой.
- От общего контакта второго выключателя кабель идет к осветительному прибору.
- Ноль от электрического щита подводят непосредственно к осветительному прибору.
Разница между этой схемой и обычной в том, что в последней от выключателя к источнику света идет один кабель, а в проходной схеме должен быть дополнительный провод между выключателями.
Включение и выключение из трех разных точек (с перекрестным выключателем)
В этом случае схема усложняется, так как, помимо двух проходных выключателей, надо сделать еще и перекрестный, третий, его еще называют реверсивным. Реализуется следующим образом:
- В схеме два проходных выключателя: первый и последний.
- Между ними монтируют перекрестный выключатель, у которого по два входных и выходных контакта.
- От первого проходного выключателя к перекрестному протягивают два кабеля.
- От перекрестного выключателя ко второму проходному также протягивают два кабеля.
- Второй перекрестный выключатель соединяется проводом с источником освещения.
Задача перекрестного выключателя, как следует из названия – перекрещивать провода, то есть менять местами при нажатии на клавишу. Каким бы ни было количество точек управления, система остается работоспособной за счет применения промежуточной реверсивной конструкции.
Как сделать проходной выключатель
Расскажем подробно, как сделать проходной выключатель.
Размечаем на стене места для крепления выключателей и проводов
Продумайте, в каких местах вам удобнее всего было бы пользоваться выключателями и светильниками. При помощи карандаша нанесите на стену линии для прокладки кабелей и точки монтажа выключателей и осветительного прибора.
Определяем местоположение распределительной коробки
Схема освещения любого помещения завязана на распределительную коробку, именно к ней нужно будет подключить провода. Найти ее можно с помощью отвертки-детектора. В панельных домах понадобится детектор скрытой проводки.
Установите на детекторе самый чувствительный режим, медленно перемещайте его от верхнего края исправной розетки до момента, пока не пропадет звуковой сигнал. Детектор перестанет пищать там, где предположительно находится коробка. Если постучать по стене, услышите характерный отзвук пластиковой поверхности. Это значит, что распредкоробка найдена.
Надо иметь в виду, что коробка может располагаться и на другой стороне стены, в соседней комнате.
Находим подходящие провода для подключения
В распределительной коробке уложены провода разных цветов, обычно белого, синего и желто-зеленого, с соединительными зажимами на концах. Прежде чем искать подходящие, надо обесточить линии, выключив автомат на электрическом щите. Приставляете отвертку-детектор к каждому проводу: нужны те из них, на которые отвертка не реагирует. Отметьте их при помощи изоленты и подпишите: синий провод — ноль, белый — фаза. Кабелем желто-зеленого цвета подводится земля, он нас сейчас не интересует.

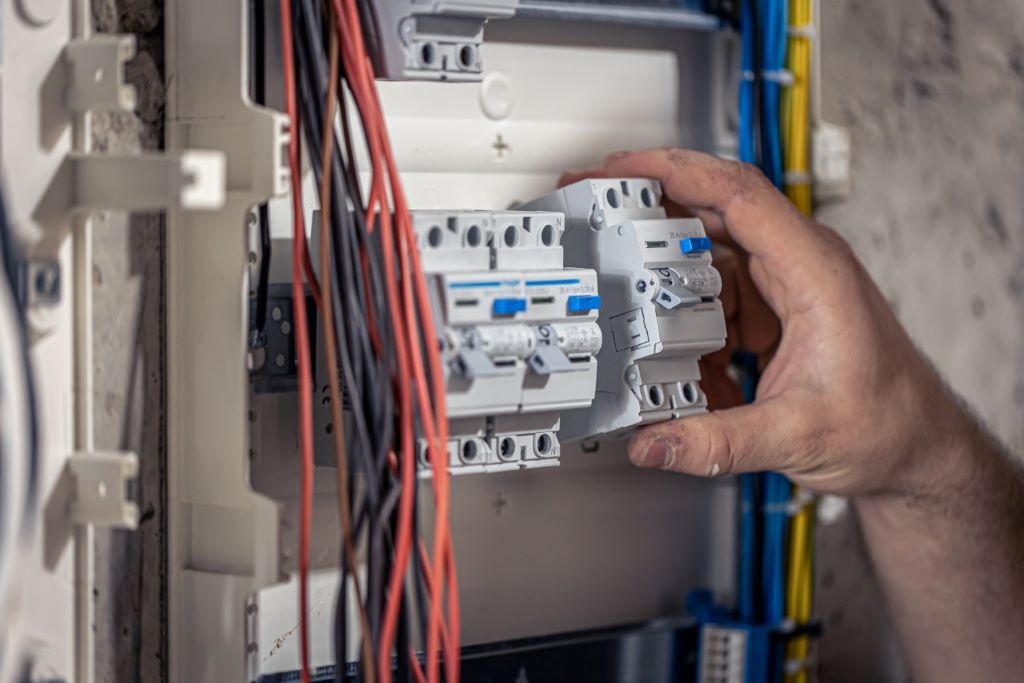

Чтобы найти правильный автомат на щите, надо последовательно по одному выключать их и смотреть, пропал ли ток в проводах.
Фото: pvproductions / magnific.com
Рисуем схему подключения
Чертим карандашом прямо по стене положение будущей электрической сети:
- распредкоробка и осветительный прибор: между ними будет два провода – ноль (N) и земля (G);
- распредкоробка и первый переключатель: они соединяются фазовым кабелем (L);
- первый и второй переключатели: также соединяются фазовым кабелем (L1 и L2);
- второй переключатель и осветительный прибор: между ними размещается фазовый кабель (L).
Находим провода в стене
Используя отвертку-детектор, ищем существующие кабели. Если этого не сделать, высок риск попасть в старую проводку при штроблении. Достаточно детектором-отверткой в режиме максимальной чувствительности пройтись по размеченным линиям. Если где-то проходит кабель, отвертка начнет пищать и мигать индикатором. Это значит, что стенку здесь трогать нельзя. Отметьте это место карандашом и ищите другой путь для проводки через самую близкую распредкоробку.
Нарезаем штробы
После того как вы правильно сделали разметку для проходного выключателя, нигде не задев существующие провода, проштробите по ней стены и прорежьте углубления для выключателей. Кабели в штробах будут крепиться при помощи дюбель-хомутов, для чего на дне канавок сверлят отверстия через 30-40 см. На этом этапе можно установить подрозетники для выключателей.
Возле распредкоробки, в неудобных местах штробы делают вручную, выбивая бетон зубилом и молотком.
Укладываем кабель
Провод закладывается в штробы, при этом с каждого конца нужно оставить участок от 10 до 20 см, чтобы было удобно подключать к приборам.
Теперь надо подсоединить провод к выходу в распределительной коробке. Берем тот, который раньше пометили изолентой. Снимаем с него соединитель и расправляем жилы. С конца только что проложенного кабеля счищаем изоляцию и соединяем его с проводом в коробке, используя клемму или кабельную гильзу. Затем надеваем соединительный зажим.

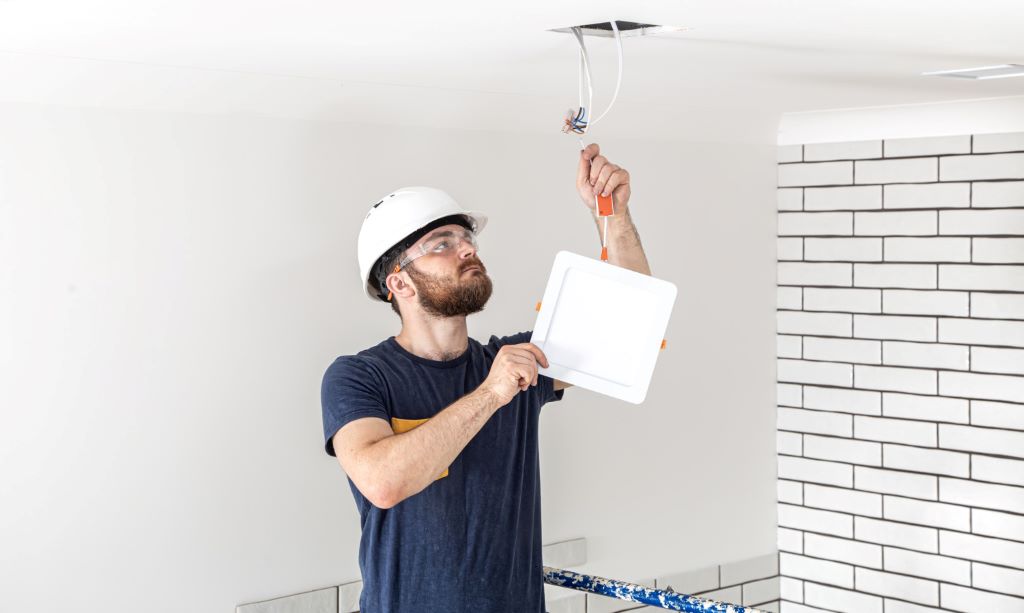

Подключаем осветительный прибор к распределительной коробке
У светильников может быть два или три провода. В первом случае любой из них подключаем к нулевому в распределительной коробке. Во втором случае третий провод нужен для заземления, узнать его можно по специальному значку. Он соединяется только с землей из распредкоробки, а любой из оставшихся двух подключается к нулю.
Фото: pvproductions / magnific.com
Подключаем первый выключатель к распределительной коробке
Фазу из распредкоробки соединяем со входной клеммой, обозначенной буквой L.
Прокладываем кабель между выключателями
Задача – соединить между собой выходы с одинаковой маркировкой. Клемма первого выключателя соединяется с клеммой L1 второго жилой одного и того же цвета. Аналогично соединяем выходы L2 жилой другого цвета.
Второй переключатель подключаем к осветительному прибору
Один конец провода соединяем с выходом L на втором переключателе, а второй конец – с незадействованным проводом осветительного прибора.
Проводим испытания
Затяните хомуты на кабелях в штробах, проверьте, что все надежно зафиксировано, в том числе концы проводов в выключателях и светильнике держатся хорошо. Теперь можно включать автомат и проверять, как работает сделанный вами проходной выключатель.
Если светильник горит, все включается и выключается должным образом, остается только привести в порядок стены.
Ошибки в подключении проходного выключателя
Самая распространенная ошибка – перепутали провода. Чем сложнее схема, тем чаще это случается. И немудрено, если стоит задача сделать двойной проходной выключатель с тремя и более точками управления.
Иногда бывает непросто разобраться с конструкцией самих переключателей, поскольку положение выходов у разных изготовителей отличается. Есть модели, где контакты для подвода фазы расположены сверху, а выходные снизу. У других при той же верхней фазе выходы могут быть и сверху, и снизу одновременно. И это еще не все варианты, поэтому нужно внимательно разбираться со схемой конкретного устройства.
Если при монтаже переходного выключателя сделали ошибки, проявляется это следующим образом:
- Один выключатель зажигает свет, но второй его блокирует. Лампочка загорается только при условии, что клавиши второго находятся в конкретном положении. Это случается потому, что провод фазы подключили не на вход, а на выход.
- Попытка включить перекрестный выключатель приводит к отключению автомата на электрическом щите. Причина в коротком замыкании из-за того, что поменяли местами пары входы и выхода, ноль встречается с фазой.
- Схема не работает совсем. Причина тоже в том, что перепутали местами вход и выход, но нет соединения фазы и нуля, поэтому не коротит.
- Выключатель поставлен в разрыв нуля, а не фазы. Все включается и выключается, однако даже в выключенном положении лампа находится под напряжением. Непрофессионал этого может не заметить, однако ситуация представляет опасность. Чтобы ее избежать, после того как сделали схему, отключите свет на проходном выключателе и при помощи индикаторной отвертки проверьте, нет ли напряжения на патроне лампы. Если индикатор не горит, все в порядке.
Лучше всего использовать в схеме цельный кабель с разноцветными проводами, это позволит избежать большей части ошибок. Даже если нужно больше цветов, жилы можно дополнительно маркировать цветной изолентой или перманентным маркером. Кроме того, так будет проще в последующем что-то переделывать, например если захотите сделать проходной выключатель «умным».
Часто задаваемые вопросы о подключении проходного выключателя
Какой кабель больше подходит для того, чтобы сделать проходной выключатель?
Для этих целей специалисты советуют кабель ВВГнг-LS 3×1,5 мм² для закладки в штробы. А для открытой схемы лучше подойдут марки ПВС 3×1,5 мм² или NYM 3×1,5 мм².
Можно ли сделать проходной выключатель, чтобы управление осуществлялось как минимум из четырех мест?
Такие схемы предполагают наличие перекрестных выключателей между каждой парой проходных. Расчет следующий: каждая точка управления требует отдельного перекрестного выключателя.
Есть ли альтернативные системы проводным выключателям с похожими функциями?
Существуют современные беспроводные варианты (например, Fibaro, Sonoff). Также можно использовать управляемые дистанционно умные реле и акустические выключатели.
Как сделать проходной выключатель «умным»?
Для этого можно установить готовые устройства или реле, которые управляются и настраиваются через приложение. Это самый простой и надежный вариант. Самоделкиным можно посоветовать использовать микроконтроллеры и собрать схему своими руками.
Чтобы было удобно управлять осветительным оборудованием в длинных коридорах на лестницах или в спальнях, делают проходные выключатели. Тогда вы сможете включать свет при входе в помещение, а выключать, находясь в его глубине. С большинством задач справляется одноклавишный выключатель, для более сложных потребуется двухклавишный. Чем сложнее схема, тем больше кабелей для нее потребуется. Стоит заранее продумать схему и местоположение всех точек, чтобы не пострадал внешний вид помещения.
