Расчет резистора для светодиода: 2 способа
07.09.2026
453
Сохранить статью:
О чем речь? Расчет резистора для светодиода опирается на базовые законы электротехники и характеристики конкретных компонентов. Важно знать показатели напряжения питания, прямого падения напряжения на диоде и требуемого рабочего тока.
Что учесть? Грамотный подбор не только защищает светодиод от перегрузки, но и позволяет добиться нужной яркости, оптимизировать энергопотребление и обеспечить стабильную работу устройства в разных условиях эксплуатации.
Зачем нужен резистор для светодиода
Резистор – один из основных элементов при подключении светодиода. Его главная задача – ограничить силу тока, проходящего через светодиод, и защитить компонент от перегрузки. Именно поэтому перед подключением к источнику питания необходимо выполнять расчет резистора для светодиода. Если сопротивление выбрано неправильно или резистор отсутствует вовсе, светодиод может перегореть уже при первом включении.
Причины, по которым нужен резистор:
- Ограничение тока. Светодиоды имеют очень небольшое внутреннее сопротивление и не способны самостоятельно ограничивать проходящий через них ток. При прямом подключении к источнику питания его величина может значительно превысить допустимое значение, что быстро приведет к повреждению светодиода.
- Защита от перегрева. Во время работы светодиод нагревается, из-за чего падение напряжения на нем уменьшается. Это вызывает дополнительный рост тока, который, в свою очередь, усиливает нагрев. Возникает замкнутый процесс, способный вывести элемент из строя. Резистор рассеивает часть мощности и предотвращает развитие такого сценария.
- Стабильная работа. Правильно подобранный резистор поддерживает необходимый уровень тока, благодаря чему светодиод работает ровно и служит значительно дольше. Кроме того, он снижает влияние небольших перепадов напряжения питания на работу всей цепи.
Резистор подключают последовательно со светодиодом. Он принимает на себя избыточное напряжение, ограничивает ток и обеспечивает безопасную работу электронного компонента.

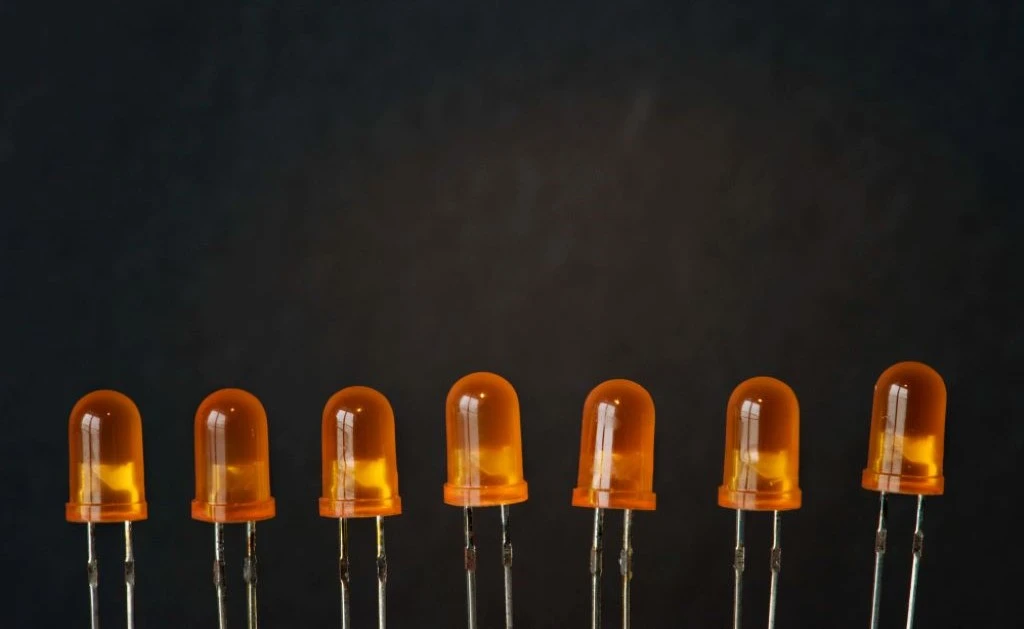

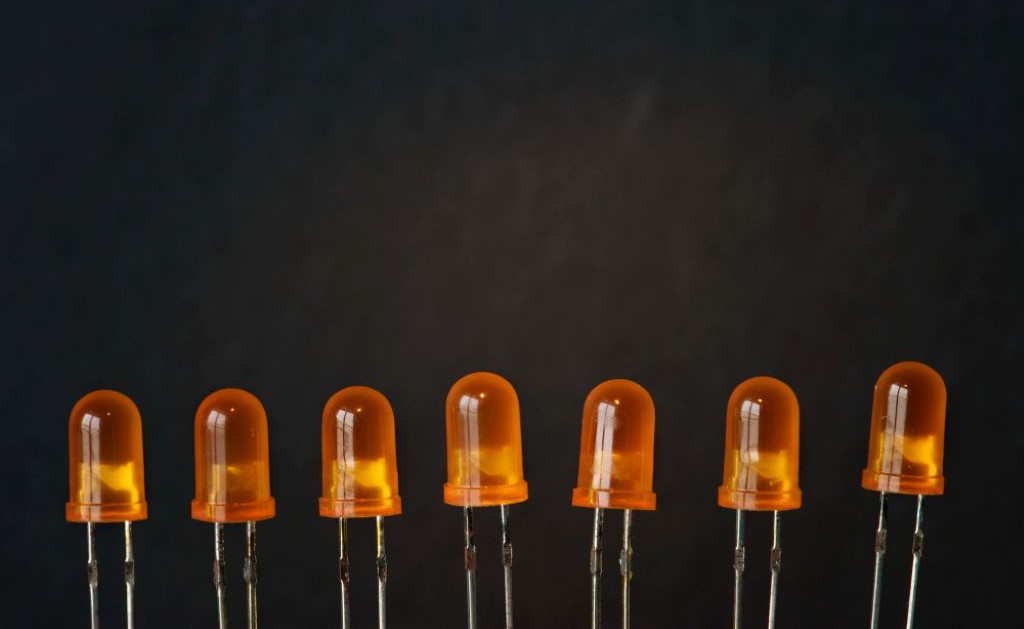

Фото: rawpixel.com / magnific.com
Виды резистора для светодиода
Специальных резисторов, предназначенных только для светодиодов, не существует. В таких схемах используют обычные постоянные резисторы, которые ограничивают ток и защищают светодиод от перегрузки. При этом расчет токоограничивающего резистора для светодиода всегда выполняют с учетом параметров цепи.
Основные виды:
По способу монтажа
Резисторы бывают выводными (DIP) и SMD. Первые применяют в схемах с пайкой, вторые – для поверхностного монтажа на печатных платах.
По конструкции
Проволочные модели лучше рассеивают тепло и подходят для более мощных цепей, а металлопленочные отличаются компактностью и используются при небольших нагрузках.
По назначению
- Для подключения светодиодов чаще всего используют токоограничивающий резистор, сопротивление которого рассчитывают по напряжению питания, параметрам светодиода и рабочему току.
- В некоторых схемах также применяют балластный резистор для снижения избыточного напряжения.
Тип и цвет светодиода влияют на его рабочее напряжение. В таблице приведены ориентировочные значения для разных видов элементов.
| Цвет светодиодов | Номинальное напряжение (в В) |
|---|---|
| Белый | 3 – 3,7 |
| Красный | 1,6 – 2,03 |
| Зеленый | 2,2 – 3,5 |
| Синий | 2,5 – 3,7 |
| Оранжевый | 2,03 – 2,1 |
| Желтый | 2,1 – 2,2 |
| Фиолетовый | 2,8 – 4 |
| Инфракрасный | До 1,9 |
| Ультрафиолетовый | 3,1 – 4,4 |
При подключении светодиодов к источнику питания 12 В обязательно используют резистор, который ограничивает ток до безопасного значения. Хотя часть напряжения теряется в проводниках, этого недостаточно для защиты светодиода, поэтому токоограничивающий элемент включают в цепь последовательно.
Для расчета резистора для светодиода 12 В важно учитывать не только сопротивление, но и мощность. Сначала определяют необходимый номинал, затем проверяют, какую мощность должен рассеивать резистор, чтобы избежать перегрева. Если расчеты показывают сопротивление 470 Ом, а ток или напряжение близки к предельным значениям, лучше выбрать ближайший больший номинал, например 510 или 560 Ом.
2 способа расчета резистора для светодиода
Выполнить расчет сопротивления резистора для светодиода можно двумя способами: самостоятельно по формулам или с помощью специального онлайн-сервиса. Рассмотрим подробнее каждый способ.
Готовые формулы
Формула расчета резистора для светодиода основана на законе Ома и правиле Кирхгофа. Согласно закону Ома, сила тока определяется как отношение напряжения к сопротивлению:
I=U/R
Правило Кирхгофа гласит, что напряжение источника питания равно сумме падений напряжения на всех элементах электрической цепи.
Чтобы выполнить расчет сопротивления резистора для светодиода, сначала определяют напряжение, которое должно приходиться на резистор. Для этого из напряжения источника питания вычитают суммарное падение напряжения на всех последовательно подключенных светодиодах. После этого по закону Ома рассчитывают необходимое сопротивление.
Рассмотрим пример. Имеется источник питания на 12 В и три белых светодиода с номинальным падением напряжения 3,2 В каждый. Сначала определяем напряжение, которое должен компенсировать резистор: 12 − (3,2 ° 3) = 2,4 В. Если рабочий ток светодиодов составляет 20 мА (0,02 А), то необходимое сопротивление будет равно: 2,4 / 0,02 = 120 Ом.
Иногда расчетное значение получается дробным или не совпадает со стандартными номиналами резисторов. В этом случае рекомендуется выбирать ближайшее большее значение сопротивления. Такое решение может немного уменьшить яркость свечения, зато защитит светодиод от перегрева и значительно снизит риск его поломки.
Фото: magnific / magnific.com
Программа
Тем, кто не хочет выполнять вычисления вручную, подойдет онлайн-калькулятор для расчета резистора светодиода. Такие сервисы используют те же формулы, что и при ручном расчете, поэтому дают аналогичный результат. Пользователю достаточно указать напряжение источника питания, суммарное падение напряжения на светодиодах и их рабочий ток.
После ввода данных калькулятор автоматически выполнит расчет и, как правило, сразу предложит ближайший стандартный номинал резистора, который можно использовать в схеме.
2 схемы подключения светодиодов с резистором
Светодиоды подключают к источнику питания последовательно или параллельно. Выбор схемы влияет на расчет ограничивающего резистора для светодиода и надежность работы всей цепи.
При последовательном подключении достаточно одного резистора. Такой способ прост и экономичен, но при выходе из строя одного светодиода перестает работать вся цепь. Кроме того, желательно использовать элементы с одинаковым номинальным током.
При параллельном подключении для каждого светодиода рекомендуется устанавливать отдельный резистор. Это позволяет сохранить работоспособность остальных элементов, если один из них перегорит. Недостаток такого решения – большее количество компонентов и более высокая стоимость.
После сборки схемы рекомендуется:
- Проверить мультиметром ток в цепи: он не должен превышать допустимое значение.
- Убедиться, что резистор не перегревается.
- Проверить, чтобы светодиоды светили равномерно, без мерцания.
Независимо от выбранной схемы, расчет ограничивающего резистора для светодиода выполняют с учетом напряжения питания, рабочего тока и количества светодиодов в цепи.
Часто задаваемые вопросы о расчете резистора для светодиодов
Как узнать параметры Uf и If?
Эти значения обычно указаны в технической документации на светодиод. Если ее нет, можно ориентироваться на цвет элемента. Для красных и оранжевых светодиодов напряжение обычно составляет 1,8-2,2 В, для желтых – 2,0-2,4 В, для зеленых, синих и белых – 3,0-3,5 В, для ультрафиолетовых – 3,3-3,8 В, а для инфракрасных – 1,2-1,5 В. Рабочий ток также зависит от модели и чаще всего составляет 10, 20 или 30 мА.
Что делать, если получилось нестандартное сопротивление?
Если расчет показывает значение, которого нет среди стандартных номиналов, выбирают ближайшее большее. Например, вместо 470 Ом можно использовать резистор на 510 Ом.
Почему важно учитывать мощность резистора?
Помимо сопротивления, необходимо выполнить расчет мощности резистора для светодиода. Мощность рассчитывают по формуле P = (Uпит – Uf) × If. Выбранный резистор должен иметь номинальную мощность не ниже расчетной, а для большей надежности рекомендуется предусмотреть запас.
Как сделать расчеты при подключении нескольких светодиодов?
Все зависит от схемы подключения. При последовательном соединении суммируют падение напряжения на всех светодиодах, поэтому сопротивление рассчитывают по формуле R = (Uпит – n × Uf) / If. При параллельном подключении каждый светодиод должен иметь собственный резистор.
Можно ли использовать резистор с большим сопротивлением?
Да. В этом случае ток уменьшится, светодиод будет светить менее ярко, зато снизится его нагрев и увеличится срок службы. Такой вариант часто выбирают для экономии энергии и повышения надежности.
Какие ошибки чаще всего допускают при расчете?
Одна из самых распространенных ошибок – использование источника питания с напряжением ниже суммарного падения напряжения на последовательно соединенных светодиодах. В такой ситуации цепь работать не будет. Для мощных светодиодов также следует учитывать разброс характеристик компонентов и возможные перепады напряжения.
Чем заменить обычный резистор?
В простых схемах резистор остается самым доступным и распространенным решением. Однако при нестабильном напряжении или работе с мощными светодиодами чаще используют LED-драйверы, которые поддерживают постоянный ток и обеспечивают более стабильную работу.
В большинстве случаев достаточно правильно рассчитать сопротивление и мощность резистора, а затем выбрать подходящий тип исполнения (выводной или SMD) в зависимости от конструкции устройства.
Правильный расчет и выбор резистора позволяют обеспечить стабильную работу светодиода и продлить срок его службы. Для простых схем обычно достаточно подобрать подходящее сопротивление и мощность резистора с небольшим запасом. Если же устройство работает с мощными светодиодами или в более сложных условиях, вместо обычного резистора целесообразно использовать LED-драйвер, который обеспечивает стабильный ток и повышает надежность всей схемы.

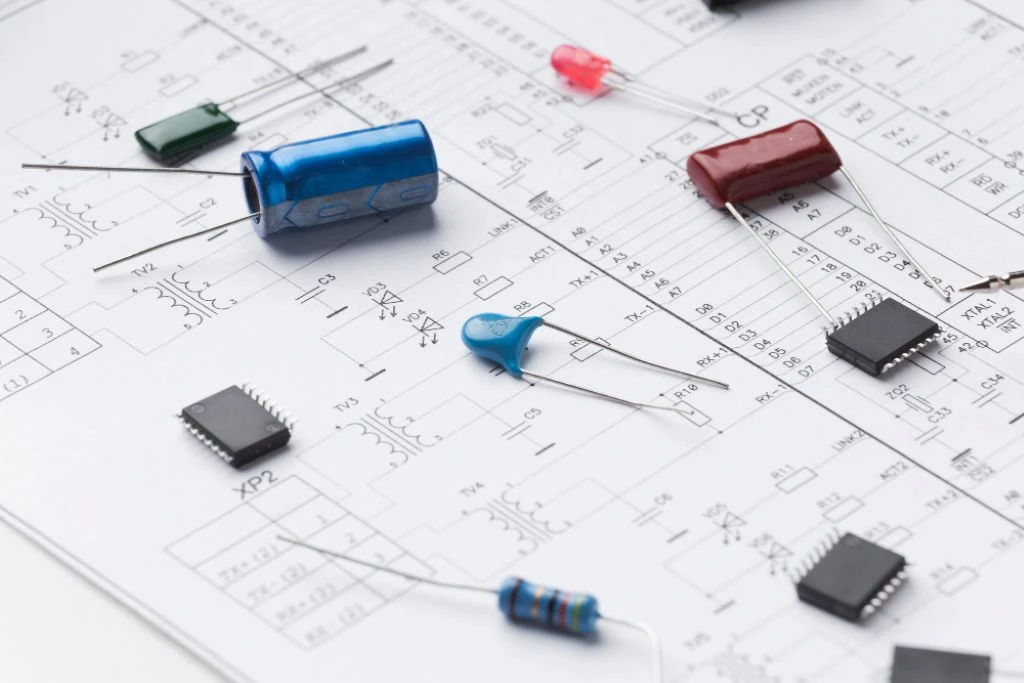

Источник изображения на шапке: rawpixel.com / magnific.com
